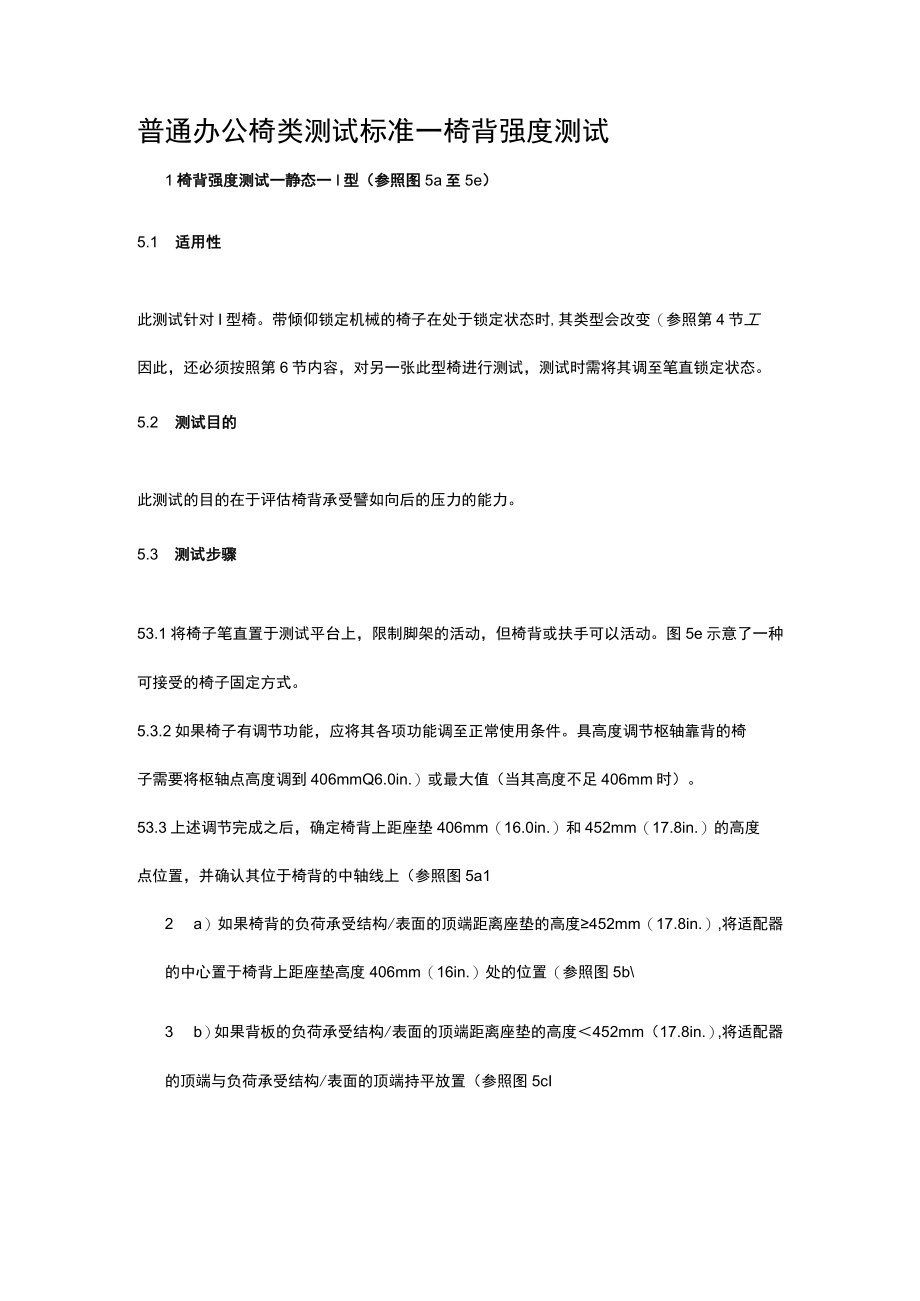

1、普通办公椅类测试标准一椅背强度测试1椅背强度测试一静态一I型（参照图5a至5e）5.1 适用性此测试针对I型椅。带倾仰锁定机械的椅子在处于锁定状态时,其类型会改变（参照第4节工因此，还必须按照第6节内容，对另一张此型椅进行测试，测试时需将其调至笔直锁定状态。5.2 测试目的此测试的目的在于评估椅背承受譬如向后的压力的能力。5.3 测试步骤53.1将椅子笔直置于测试平台上，限制脚架的活动，但椅背或扶手可以活动。图5e示意了一种可接受的椅子固定方式。5.3.2如果椅子有调节功能，应将其各项功能调至正常使用条件。具高度调节枢轴靠背的椅子需要将枢轴点高度调到406mmQ6.0in.）或最大值（当其高度
2、不足406mm时）。53.3上述调节完成之后，确定椅背上距座垫406mm（16.0in.）和452mm（17.8in.）的高度点位置，并确认其位于椅背的中轴线上（参照图5a12 a）如果椅背的负荷承受结构/表面的顶端距离座垫的高度452mm（17.8in.）,将适配器的中心置于椅背上距座垫高度406mm（16in.）处的位置（参照图5b3 b）如果背板的负荷承受结构/表面的顶端距离座垫的高度452mm（17.8in.）,将适配器的顶端与负荷承受结构/表面的顶端持平放置（参照图5cI4 C）对于椅背可以绕枢轴旋转的椅子，如果将枢轴沿椅子的中央垂直线向后固定在30度角的位置（支撑结构保持笔直状态）

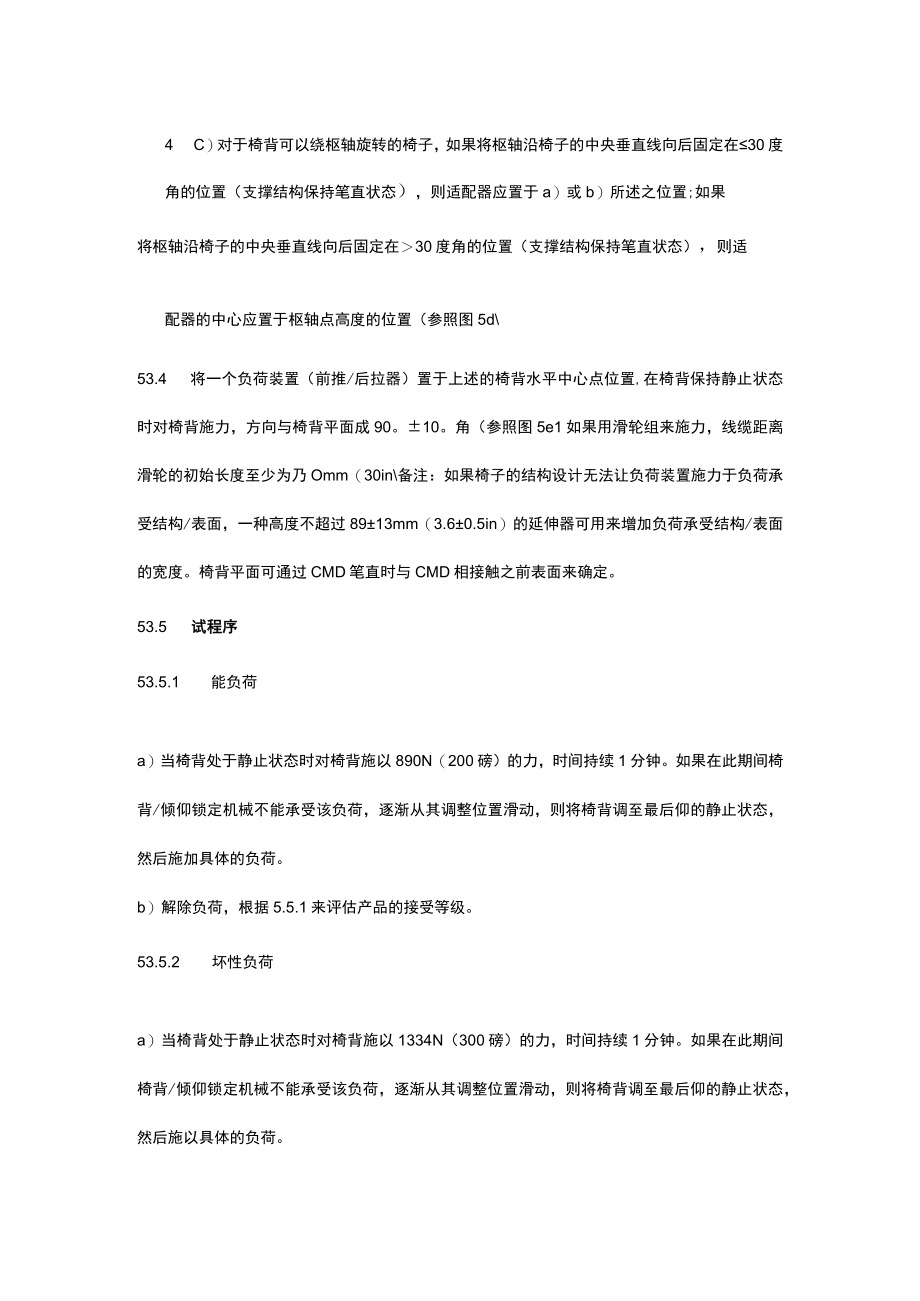

3、，则适配器应置于a）或b）所述之位置;如果将枢轴沿椅子的中央垂直线向后固定在30度角的位置（支撑结构保持笔直状态），则适配器的中心应置于枢轴点高度的位置（参照图5d53.4 将一个负荷装置（前推/后拉器）置于上述的椅背水平中心点位置,在椅背保持静止状态时对椅背施力，方向与椅背平面成90。10。角（参照图5e1如果用滑轮组来施力，线缆距离滑轮的初始长度至少为乃Omm（30in备注：如果椅子的结构设计无法让负荷装置施力于负荷承受结构/表面，一种高度不超过8913mm（3.60.5in）的延伸器可用来增加负荷承受结构/表面的宽度。椅背平面可通过CMD笔直时与CMD相接触之前表面来确定。53.5 试程

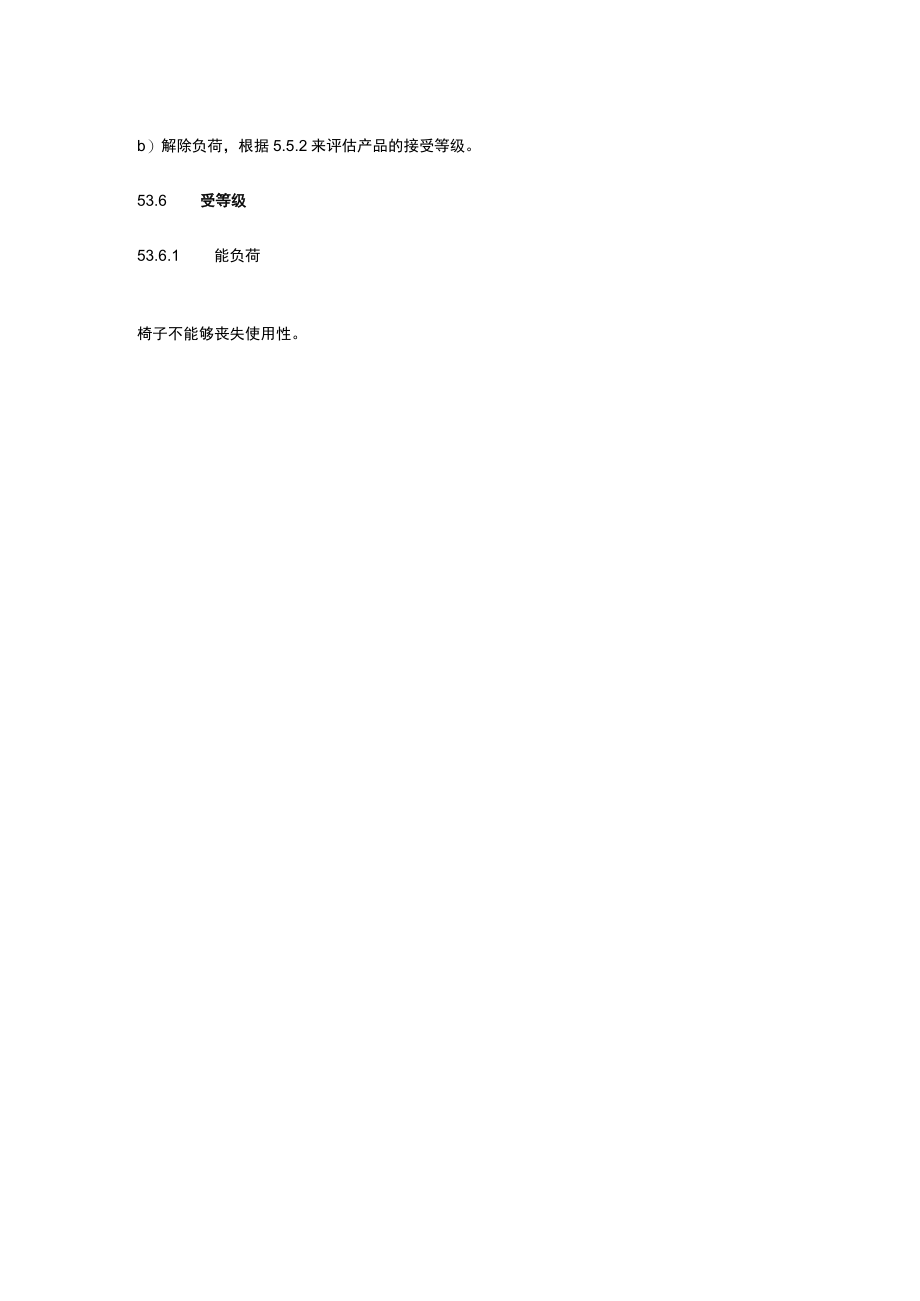

4、序53.5.1 能负荷a）当椅背处于静止状态时对椅背施以890N（200磅）的力，时间持续1分钟。如果在此期间椅背/倾仰锁定机械不能承受该负荷，逐渐从其调整位置滑动，则将椅背调至最后仰的静止状态，然后施加具体的负荷。b）解除负荷，根据5.5.1来评估产品的接受等级。53.5.2 坏性负荷a）当椅背处于静止状态时对椅背施以1334N（300磅）的力，时间持续1分钟。如果在此期间椅背/倾仰锁定机械不能承受该负荷，逐渐从其调整位置滑动，则将椅背调至最后仰的静止状态，然后施以具体的负荷。b）解除负荷，根据5.5.2来评估产品的接受等级。53.6 受等级53.6.1 能负荷椅子不能够丧失使用性。椅子的内
5、在结构不能有突然性重大的改变，可以接受其丧失使用性。图4a:I型一全倾仰椅图4b:II型靠背倾仰椅图4c:HI型不可倾仰椅图5a:椅背强度测试中高度确定方式示意图静态I型图5b:椅背强度测试中椅背距座垫高度大于452mm(17.8in.)时适配器安装位置示意图静态一型图5c椅背强度测试中椅背距座垫高度小于452mm(17.8in.时适配器安装位置示意图一静态一I型图5d:椅背强度测试中椅背枢轴角度大于30度时对椅背施力示意图静态一I型图5e:椅背强度测试中对其它类型靠背的施力示意图静态一I型图6a:椅背强度性测试中高度决定方式示意图静态I型图6b:椅背强度测试中背板距座垫高度大于452mm(1
6、7.8in.)时适配器安装位置示意图静态I型图6c椅背强度测试中背板距座垫高度小于452mm(17.8in.R寸适配器安装位置示意图一静态I型图6d:椅背强度测试中背板枢轴角度大于30度时对椅背施力示意图静态一I型图6e:椅背强度测试中对其它类型椅背的施力示意图静态I型5椅背强度测试静态I型(参照图6a至6e)6.1适用性此测试针对n/m型椅。6.2 测试目的此测试的目的在于评估椅背承受譬如向后压力的能力。6.3 测试步骤63.1 将椅子笔直置于测试平台上，限制脚架的活动，但椅背或扶手可以活动。图6e示意了一种可接受的椅子固定方式。63.2 如果椅子有调节功能，应将其各项功能调至正常使用条件。
7、具高度调节枢轴靠背的椅子需要将枢轴点高度调到406mmQ6.0in.）或最大值（当其高度不足406mm时）。63.3 3上述调节完成之后，确定椅背上距座垫406mmQ6.0in.）和452mm（17.8in.）的高度点位置，并确认其位于椅背的中轴线上（参照图6a16 a）如果椅背的负荷承受结构/表面的顶端距离座垫的高度2452mm（17.8in.）,将适配器的中心置于椅背上距座垫高度406mm（16in.）处的位置（参照图6b7 b）如果椅背的负荷承受结构/表面的顶端距离座垫的高度452mm（17.8in.）,将适配器的顶端与负荷承受结构/表面的顶端持平放置（参照图6c18 c）对于椅背可以绕
8、枢轴旋转的椅子，如果将枢轴沿椅子的中央垂直线向后固定在30度角的位置使撑结构保持笔直状态），则适配器应置于a）或b）所述之位置；如果将枢轴沿椅子的中央垂直线向后固定在30度角的位置（支撑结构保持笔直状态），则适配器的中心应置于枢轴点高度的位置（参照图6d6.3.4将一个负荷装置（前推/后拉器）置于上述的椅背水平中心点位置，在椅背保持静止状态时对椅背施力，方向与椅背平面成90。10。角（参照图6e如果用滑轮组来施力，线缆距离滑轮的初始长度至少为75Omm（30inI对于结构复杂多变的椅背其平面可通过CMD笔直时与CMD相接触之前表面来确定。备注：如果椅子的结构设计无法让负荷装置施力于负荷承受结构
9、/表面，一种高度不超过8913mm（3.60.5in）的延伸器可用来增加负荷承受结构/表面的宽度。6.4 测试程序6.4.1 功能负荷a）当椅背处于静止状态时对椅背施以667N（150磅）的力，时间持续1分钟。如果在此期间椅背/倾仰锁定机械不能承受该负荷，逐渐从其调整位置滑动，则将椅背调至最后仰的静止状态，然后施加具体的负荷。b）解除负荷,根据6.5.1来评估产品的接受等级。6.4.2 破坏性负荷a）当椅背处于静止状态时对椅背施以1112N（250磅）的力，时间持续1分钟。如果在此期间椅背/倾仰锁定机械不能承受该负荷，逐渐从其调整位置滑动，则将椅背调至最后仰的静止状态，然后施以具体的负荷。b）解除负荷，根据6.5.2来评估产品的接受等级。6.5 接受等级6.5.1 功能负荷功能负荷施加一次，椅子不能够丧失使用性。6.5.2 破坏性负荷破坏性负荷施加一次,椅子的内在结构不能发生突然性重大的改变,可以接受其丧失使用性。
