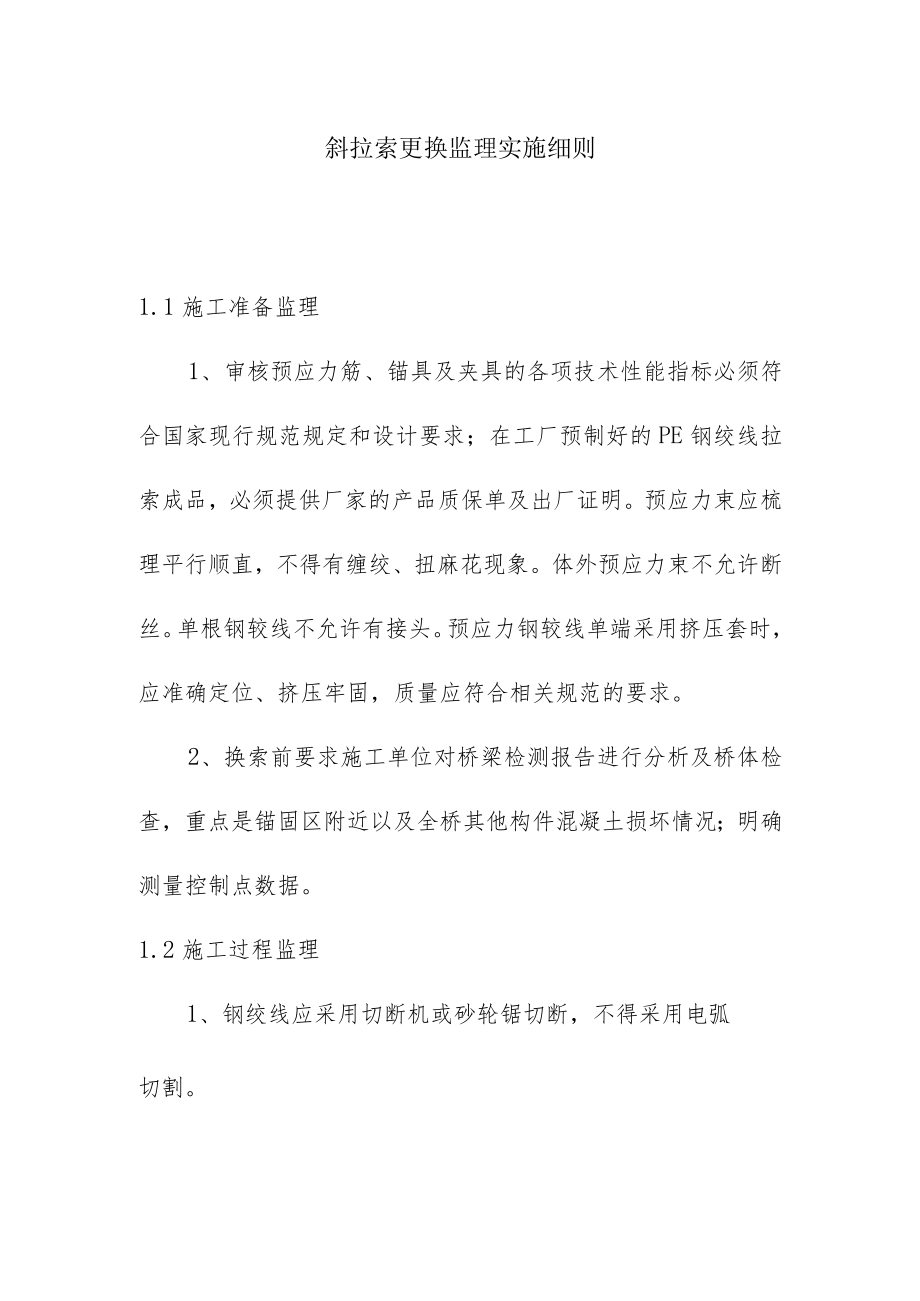

1、斜拉索更换监理实施细则1.1施工准备监理1、审核预应力筋、锚具及夹具的各项技术性能指标必须符合国家现行规范规定和设计要求;在工厂预制好的PE钢绞线拉索成品,必须提供厂家的产品质保单及出厂证明。预应力束应梳理平行顺直,不得有缠绞、扭麻花现象。体外预应力束不允许断丝。单根钢较线不允许有接头。预应力钢较线单端采用挤压套时,应准确定位、挤压牢固,质量应符合相关规范的要求。2、换索前要求施工单位对桥梁检测报告进行分析及桥体检查,重点是锚固区附近以及全桥其他构件混凝土损坏情况;明确测量控制点数据。1.2施工过程监理1、钢绞线应采用切断机或砂轮锯切断,不得采用电弧切割。2、索塔、主梁及锚锭缺陷修复、加固完成

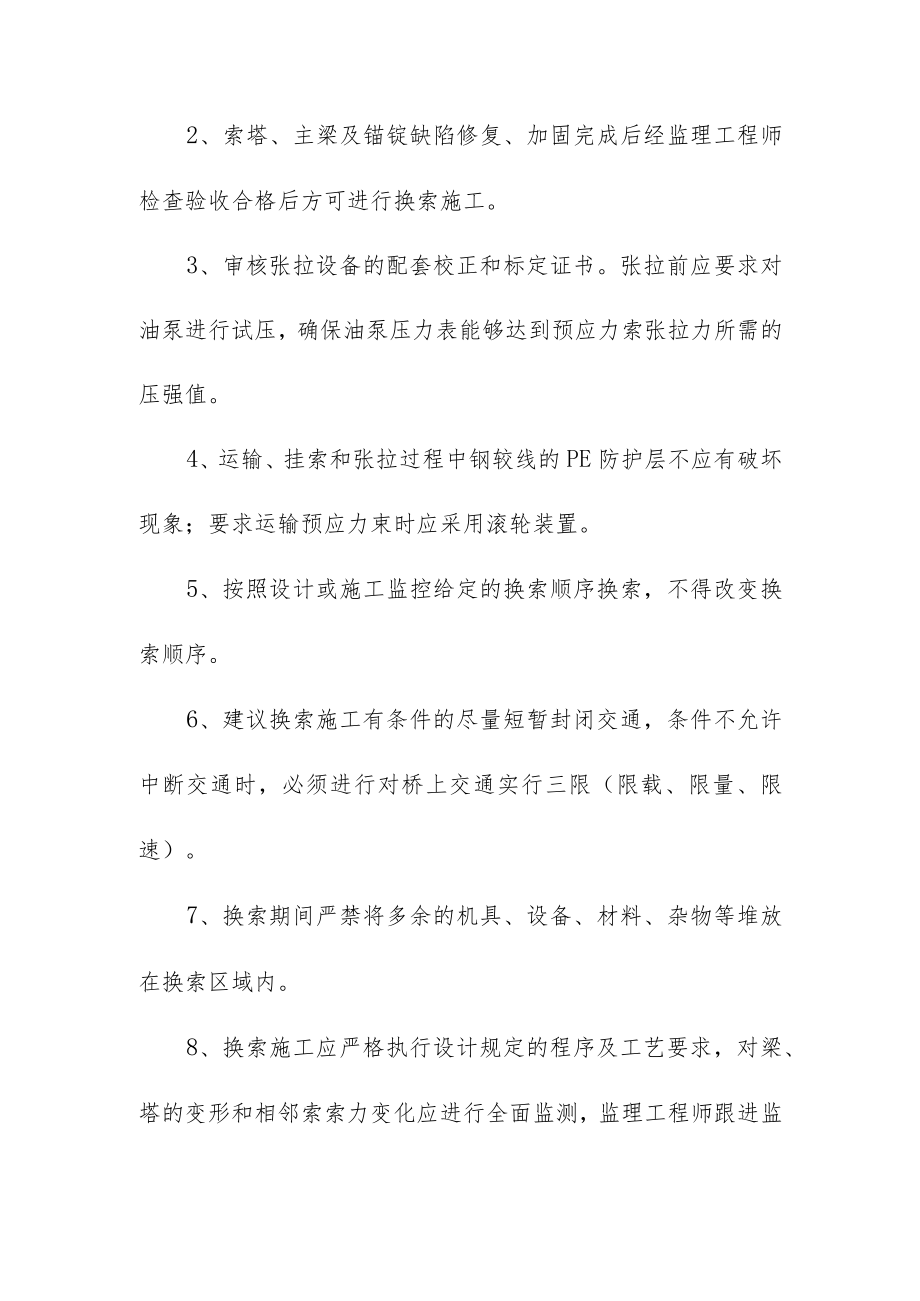

2、后经监理工程师检查验收合格后方可进行换索施工。3、审核张拉设备的配套校正和标定证书。张拉前应要求对油泵进行试压,确保油泵压力表能够达到预应力索张拉力所需的压强值。4、运输、挂索和张拉过程中钢较线的PE防护层不应有破坏现象;要求运输预应力束时应采用滚轮装置。5、按照设计或施工监控给定的换索顺序换索,不得改变换索顺序。6、建议换索施工有条件的尽量短暂封闭交通,条件不允许中断交通时,必须进行对桥上交通实行三限(限载、限量、限速)。7、换索期间严禁将多余的机具、设备、材料、杂物等堆放在换索区域内。8、换索施工应严格执行设计规定的程序及工艺要求,对梁、塔的变形和相邻索索力变化应进行全面监测,监理工程师跟

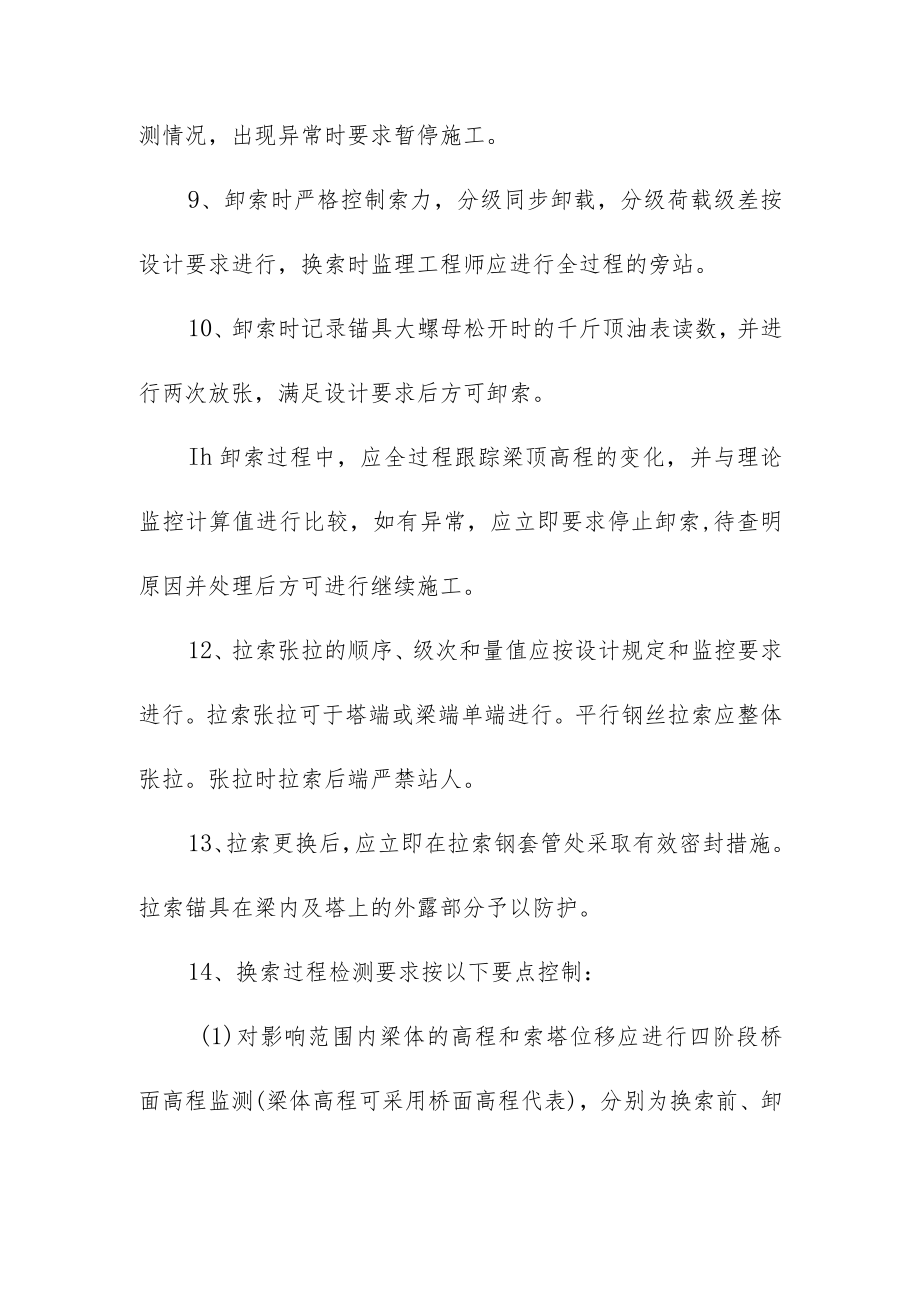

3、进监测情况,出现异常时要求暂停施工。9、卸索时严格控制索力,分级同步卸载,分级荷载级差按设计要求进行,换索时监理工程师应进行全过程的旁站。10、卸索时记录锚具大螺母松开时的千斤顶油表读数,并进行两次放张,满足设计要求后方可卸索。Ih卸索过程中,应全过程跟踪梁顶高程的变化,并与理论监控计算值进行比较,如有异常,应立即要求停止卸索,待查明原因并处理后方可进行继续施工。12、拉索张拉的顺序、级次和量值应按设计规定和监控要求进行。拉索张拉可于塔端或梁端单端进行。平行钢丝拉索应整体张拉。张拉时拉索后端严禁站人。13、拉索更换后,应立即在拉索钢套管处采取有效密封措施。拉索锚具在梁内及塔上的外露部分予以防护。14、换索过程检测要求按以下要点控制:(1)对影响范围内梁体的高程和索塔位移应进行四阶段桥面高程监测(梁体高程可采用桥面高程代表),分别为换索前、卸索、新索张拉、索力调整完毕;为避免温度影响,宜在夜间及早晨进行观测。(2)必须跟踪测试被换拉索前后35组拉索索力,并与理论计算值进行比较。(3)换索过程中应监测主梁、索塔混凝土应变及裂缝变化情况。(4)换索完成后,应对全桥拉索的索力及主梁高程进行测定,检验换索效果,并作为验收的依据。
