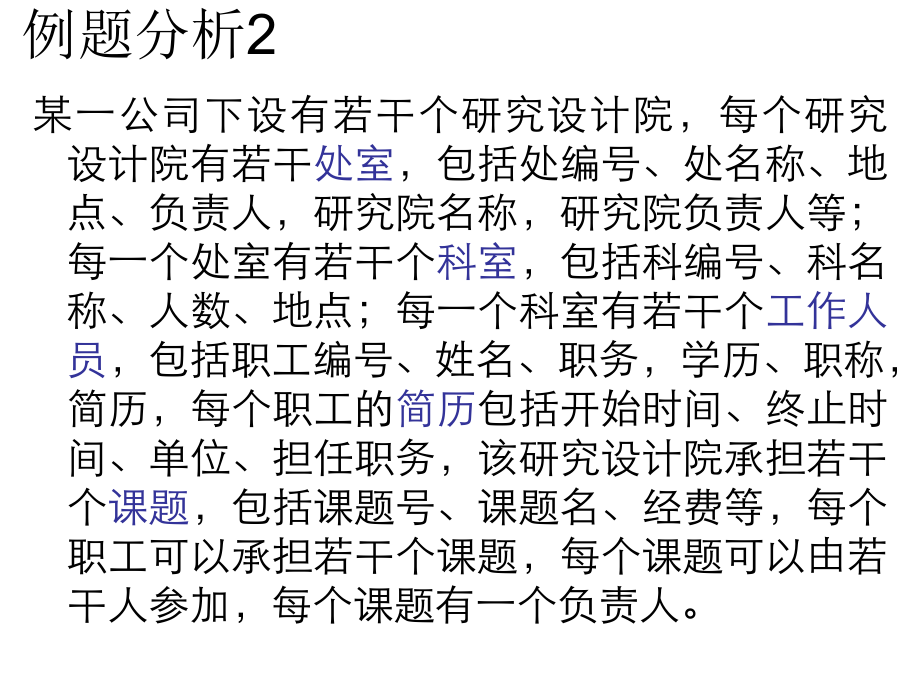

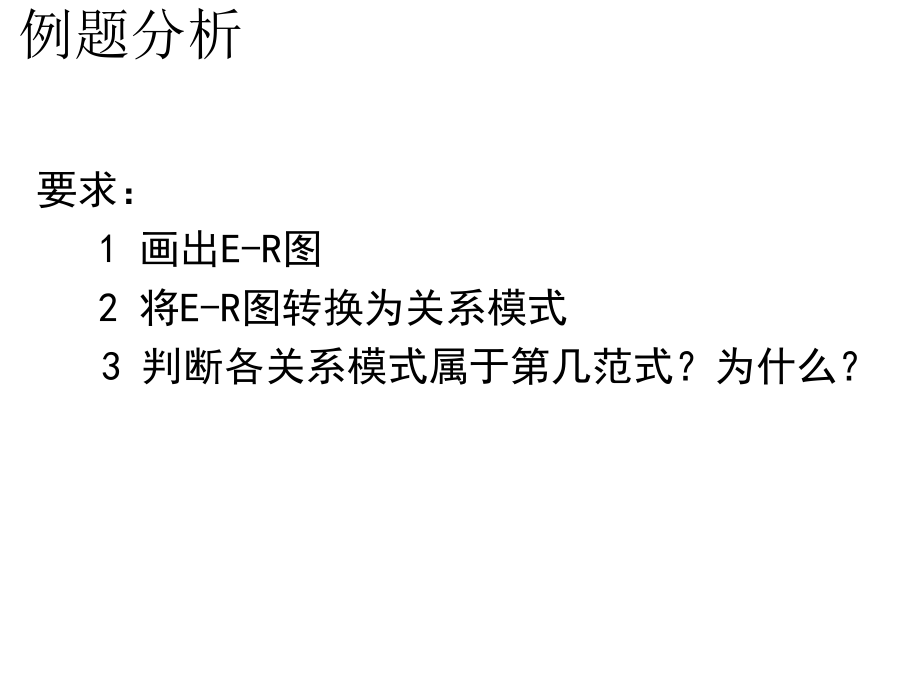

1、数据库设计习题参考答案某一公司下设有若干个研究设计院,每个研究设计院有若干处室,包括处编号、处名称、地点、负责人,研究院名称,研究院负责人等;每一个处室有若干个科室,包括科编号、科名称、人数、地点;每一个科室有若干个工作人员,包括职工编号、姓名、职务,学历、职称,简历,每个职工的简历包括开始时间、终止时间、单位、担任职务,该研究设计院承担若干个课题,包括课题号、课题名、经费等,每个职工可以承担若干个课题,每个课题可以由若干人参加,每个课题有一个负责人。例题分析2要求: 1 画出E-R图 2 将E-R图转换为关系模式 3 判断各关系模式属于第几范式?为什么? 例题分析例题分析处 室科 室工作人员

2、简 历课 题包含属于经历科研负责人1m1mmmn1处室:处编号、处名称、地点、负责人,研究院名称,研究院负责人科室:科编号、科名称、人数、地点、处编号工作人员:职工编号、姓名、职务,学历、职称、科编号 简历:开始时间、终止时间、单位、担任职务、职工编号课题:课题号、课题名、经费科研:职工编号、课题号、负责人除1)属于2NF,因为有传递依赖,其它均属于3NF 例题分析 有一报考公务员管理系统,其中有若干个报考职位,描述的属性有职位代码,职位名称;有若干报考人员,描述的属性有准考证号,身份证号、姓名、年龄、性别、学历、单位名称、单位负责人,政治面貌;每个单位只有一个负责人;每个报考人员有若干工作经

3、历,包括时间、地点、职务、证明人;每个报考人员参加考试后均有成绩,包括准考证号、笔试成绩、面试成绩。一个人可以报考多个职位;每个职位可以有多个人报名参加考试;一个人报考一个职位就对应一个面试成绩和笔试成绩。 例题分析3要求:1确定实体及实体型属性。2找出实体间的联系,并画出E-R图。3构造出符合3NF的关系数据模型。例题分析 报考职位(职位代码,名称) 报考人员(准考证号,身份证号,姓名,年龄,性别,学历,单位名称,单位负责人,政治面貌) 工作经历(身份证号,姓名,时间,地点,职务,证明人) 例题分析例题分析报考职位报考人员工作经历笔试成绩报名成绩报名1nnm面试成绩3. 数据依赖(准考证号,

4、职位代码)笔试成绩,面试成绩(身份证号,时间)地点,职务,证明人身份证号姓名准考证号身份证号,姓名,年龄,性别,学历,单位,单位负责人,政治面貌身份证号准考证号,姓名,年龄,性别,学历,单位,单位负责人,政治面貌单位名称单位负责人职位代码名称例题分析关系模式报考职位(职位代码,名称)候选码:职位代码报考人员(准考证号,身份证号,姓名,年龄,性别,学历,单位名称,单位负责人,政治面貌)候选码:准考证号,身份证号工作经历(身份证号,姓名,时间,地点,职务,证明人)候选码:(身份证号,时间)报名成绩(准考证号,职位代码,笔试成绩,面试成绩)候选码:(准考证号,职位代码) 例题分析符合3NF关系数据模

5、型报考职位(职位代码,名称)报考人员(准考证号,身份证号,姓名,年龄,性别,学历,单位名称,政治面貌)单位(单位,单位负责人)工作经历(身份证号,姓名,时间,地点,职务,证明人)报名成绩(准考证号,职位代码,笔试成绩,面试成绩) 例题分析在医院中,有若干科室,科室包括科编号、名称、人数、地点、负责人。医院每一个科室有若干名医生,医生包括医生编号、姓名、职务、学历、职称、简历,每个医生的简历包括开始时间、终止时间、单位、担任职务、证明人。一个医生要负责几个病房病人的医疗工作,每个病房又可以有多个医生为病人治疗,但一个病人只能由一个医生负责。对于病人,医院关心病人的病人编号、姓名、性别、年龄、住院

6、时间、出院时间、病因等信息,对于病房关心病房号、床位数、床位号、床位是否为空等信息。例题分析4要求:1确定实体及实体型属性。2找出实体间的联系,并画出E-R图。3构造出符合3NF的关系数据模型。例题分析 科室(科编号、名称、人数、地点、负责人) 医生(医生编号、姓名、职务,学历、职称) 简历(开始时间、终止时间、单位、担任职务、证明人) 病人(病人编号、姓名、性别、年龄、住院时间、出院时间、病类别) 病房(病房号、床位数、床位号、床位是否为空) 例题分析例题分析科室简历医生病人病房经历所属住院负责医治11111mmmmm 科室(科编号、名称、人数、地点、负责人) 医生(医生编号、姓名、职务,学历、职称、科编号) 简历(医生编号、开始时间、终止时间、单位、担任职务、证明人) 病人(病人编号、姓名、性别、年龄、住院时间、出院时间、病类别) 医生病人(医生编号、病人编号、病房号、床位号) 病房(病房号、床位数) 病房床位(病房号、床位号、床位是否为空) 例题分析
