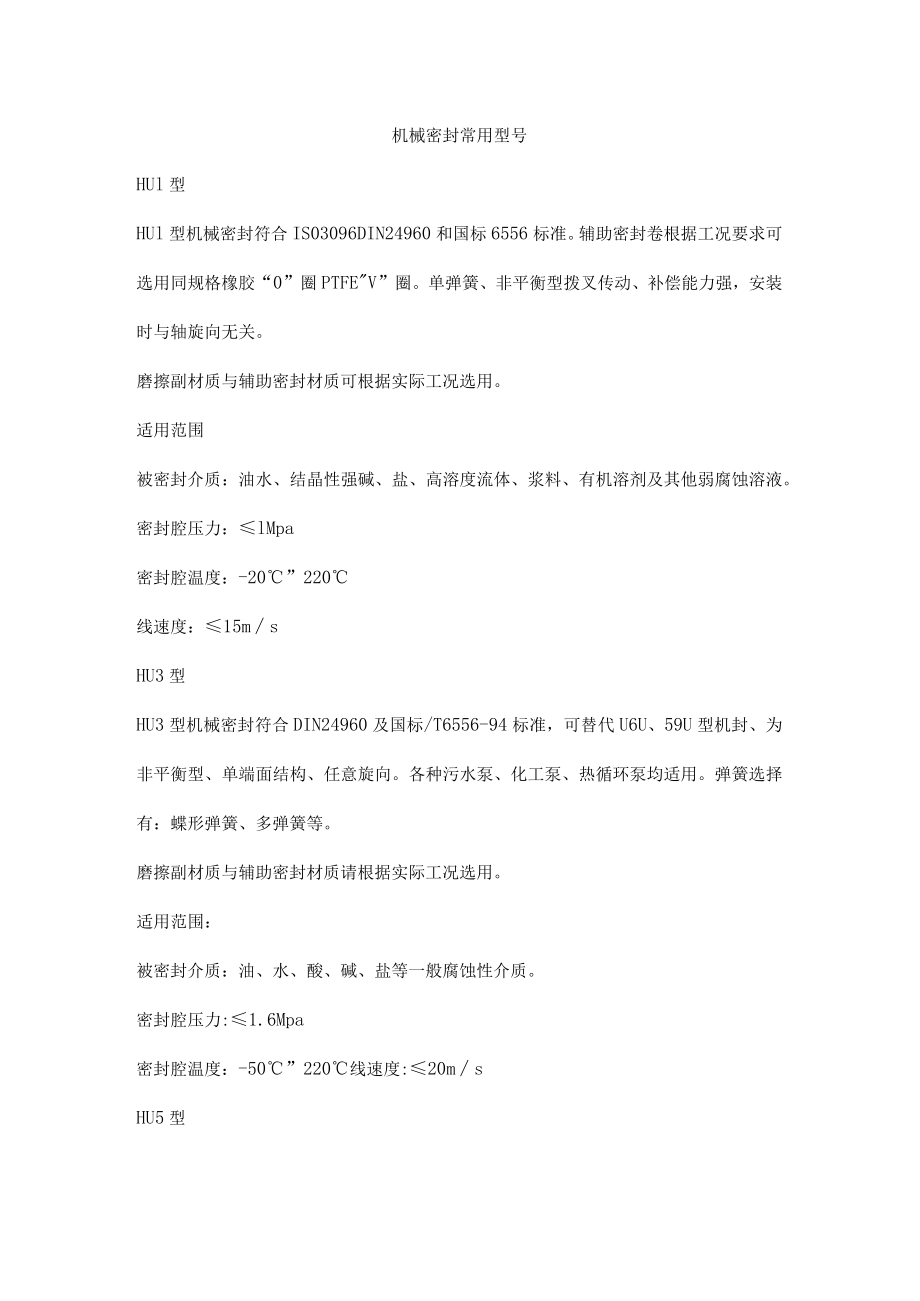

1、机械密封常用型号HUl型HUl型机械密封符合IS03096DIN24960和国标6556标准。辅助密封卷根据工况要求可选用同规格橡胶“0”圈PTFEV”圈。单弹簧、非平衡型拨叉传动、补偿能力强,安装时与轴旋向无关。磨擦副材质与辅助密封材质可根据实际工况选用。适用范围被密封介质:油水、结晶性强碱、盐、高溶度流体、浆料、有机溶剂及其他弱腐蚀溶液。密封腔压力:lMpa密封腔温度:-20”220线速度:15msHU3型HU3型机械密封符合DIN24960及国标/T6556-94标准,可替代U6U、59U型机封、为非平衡型、单端面结构、任意旋向。各种污水泵、化工泵、热循环泵均适用。弹簧选择有:蝶形弹簧、

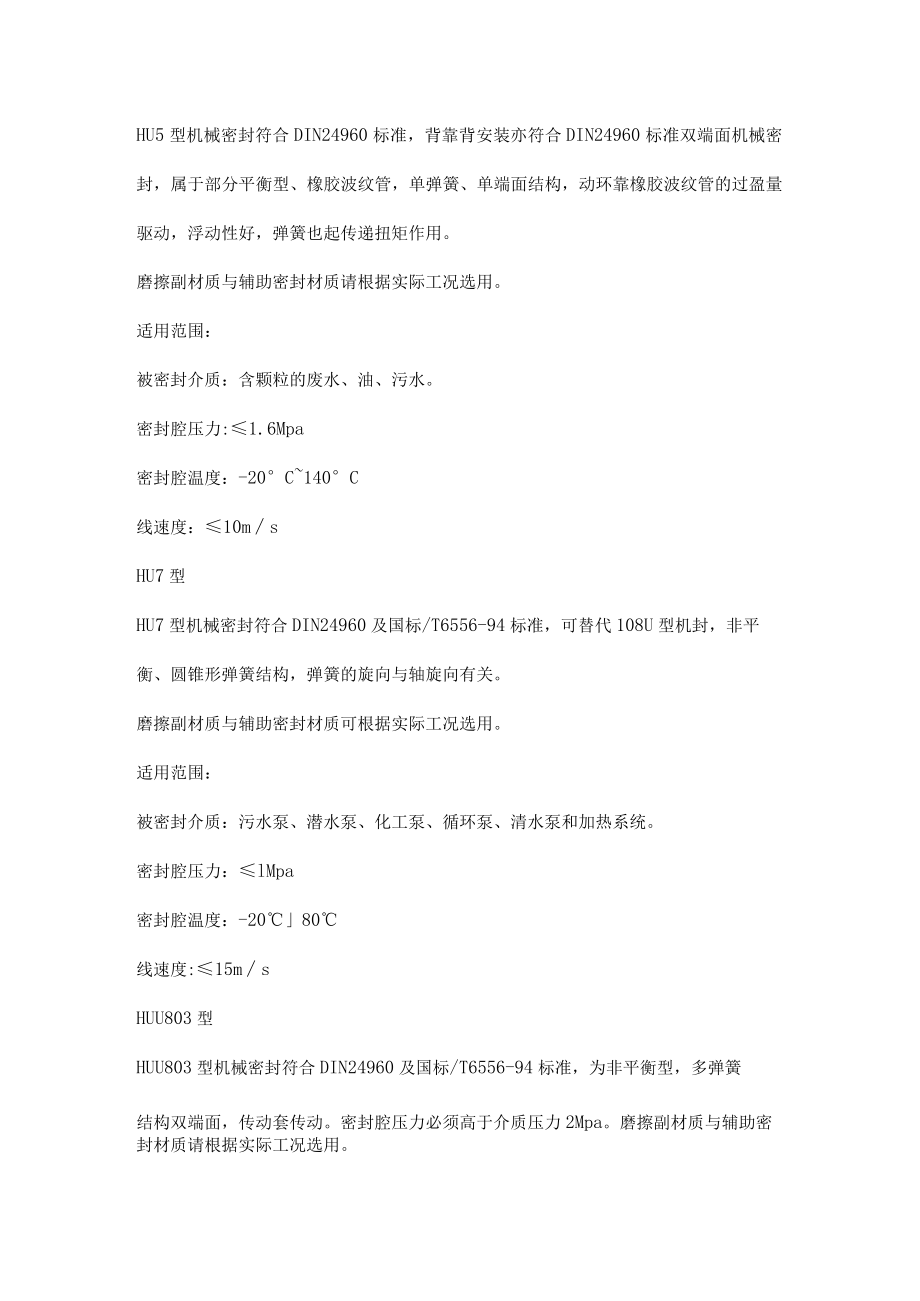

2、多弹簧等。磨擦副材质与辅助密封材质请根据实际工况选用。适用范围:被密封介质:油、水、酸、碱、盐等一般腐蚀性介质。密封腔压力:1.6Mpa密封腔温度:-50”220线速度:20msHU5型HU5型机械密封符合DIN24960标准,背靠背安装亦符合DIN24960标准双端面机械密封,属于部分平衡型、橡胶波纹管,单弹簧、单端面结构,动环靠橡胶波纹管的过盈量驱动,浮动性好,弹簧也起传递扭矩作用。磨擦副材质与辅助密封材质请根据实际工况选用。适用范围:被密封介质:含颗粒的废水、油、污水。密封腔压力:1.6Mpa密封腔温度:-20C140C线速度:10msHU7型HU7型机械密封符合DIN24960及国标/

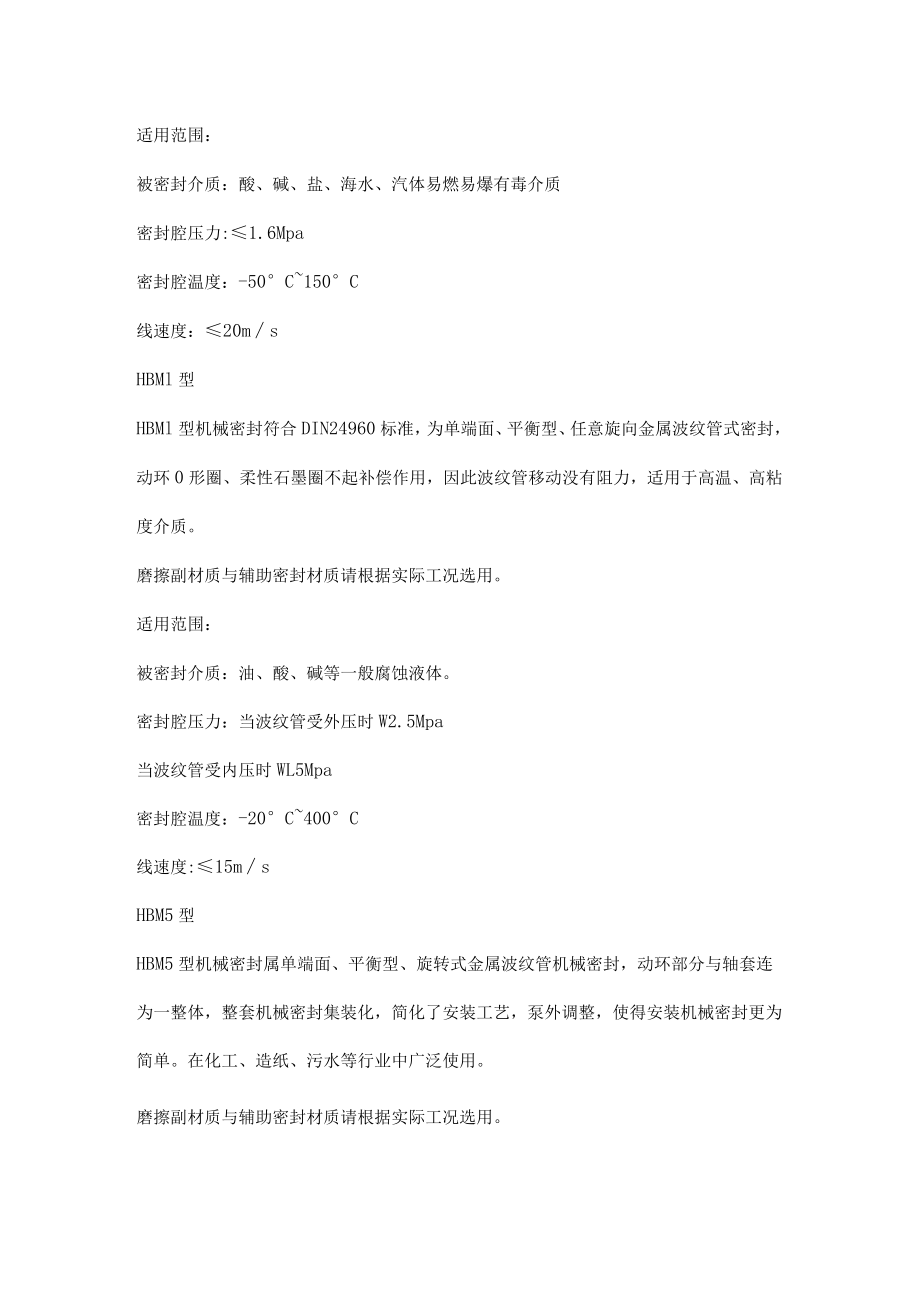

3、T6556-94标准,可替代108U型机封,非平衡、圆锥形弹簧结构,弹簧的旋向与轴旋向有关。磨擦副材质与辅助密封材质可根据实际工况选用。适用范围:被密封介质:污水泵、潜水泵、化工泵、循环泵、清水泵和加热系统。密封腔压力:lMpa密封腔温度:-2080线速度:15msHUU803型HUU803型机械密封符合DIN24960及国标/T6556-94标准,为非平衡型,多弹簧结构双端面,传动套传动。密封腔压力必须高于介质压力2Mpa。磨擦副材质与辅助密封材质请根据实际工况选用。适用范围:被密封介质:酸、碱、盐、海水、汽体易燃易爆有毒介质密封腔压力:1.6Mpa密封腔温度:-50C150C线速度:20m

4、sHBMl型HBMl型机械密封符合DIN24960标准,为单端面、平衡型、任意旋向金属波纹管式密封,动环0形圈、柔性石墨圈不起补偿作用,因此波纹管移动没有阻力,适用于高温、高粘度介质。磨擦副材质与辅助密封材质请根据实际工况选用。适用范围:被密封介质:油、酸、碱等一般腐蚀液体。密封腔压力:当波纹管受外压时W2.5Mpa当波纹管受内压时WL5Mpa密封腔温度:-20C400C线速度:15msHBM5型HBM5型机械密封属单端面、平衡型、旋转式金属波纹管机械密封,动环部分与轴套连为一整体,整套机械密封集装化,简化了安装工艺,泵外调整,使得安装机械密封更为简单。在化工、造纸、污水等行业中广泛使用。磨擦

5、副材质与辅助密封材质请根据实际工况选用。适用范围:被密封介质:油、水、污水、弱酸、弱碱及含少量微颗粒的溶液等。密封腔压力:2Mpa密封腔温度:-30、200线速度:25msHQ901型1IQ901型机械密封属外装式、单端面、多弹簧、静止式、平衡型结构、弹簧与介质不接触,轴向尺寸较短。可代替骨架油封,集装化设计,简化安装工艺,安装更为简单方便。磨擦副材质与辅助密封材质请根据实际工况选用。适用范围:被密封介质:油、水等液体。密封腔压力:1.6Mpa密封腔温度:-2060线速度:20msHQ902型HQ902型机械密封为单端面、平衡型、多弹簧、静止式机械密封。弹簧与介质不接触,集装化设计,使得安装更

6、为简单。磨擦副材质与辅助密封材质请根据实际工况选用。适用范围:被密封介质:油、水、污水、酸、碱溶液。密封腔温度:-20160线速度:20msHG9型HG9型机械密封属于单端面,非平衡橡胶波纹管结构,HG9型机械密封其G60符合DIN24960标准、G50符合欧洲标准,G55符合美国标准,其浮动调节性能好,可以增强或减少弹簧的圈数,来适应轴向安装要求,结构简单,安装方便,工作性能良好,被国际权威水泵厂认可,深受用户的欢迎。磨擦副材质与辅助密封材质请根据实际工况条件进行选用。适用范围:被密封介质:冷水、热水、饮料、弱酸弱碱、含颗粒物的各种介质。密封腔压力:0.8Mpa密封腔温度:-2040线速度:

7、10msHU21型HU21型机械密封,主要面对各种管道泵、污水泵、清水泵、潜水泵等工况下很恶劣的介质,其安装尺寸短,平衡系数高,可代替多种轻型机械密封:克兰502、2100,博格曼MG1,国产109,BIA、FBD等机械密封,其传动依靠橡胶带动卡片,拨叉传动,有效避免了橡胶波纹管的失效及老化速度。适用范围:被密封介质:油、水、等一般腐蚀性液体。密封腔压力:0.6Mpa线速度:15msHQ3272型IIQ3272型机械密封主要用于各种进口多级泵,用于各种水处理工况,其紧密的设计和短小的外观尺寸使其可以使用在任何工况,并且安装方便,操作简单。适用范围:被密封介质:油、水、污水、酸、碱溶液。密封腔压力:1.6Mpa密封腔温度:-2060线速度:20ms
