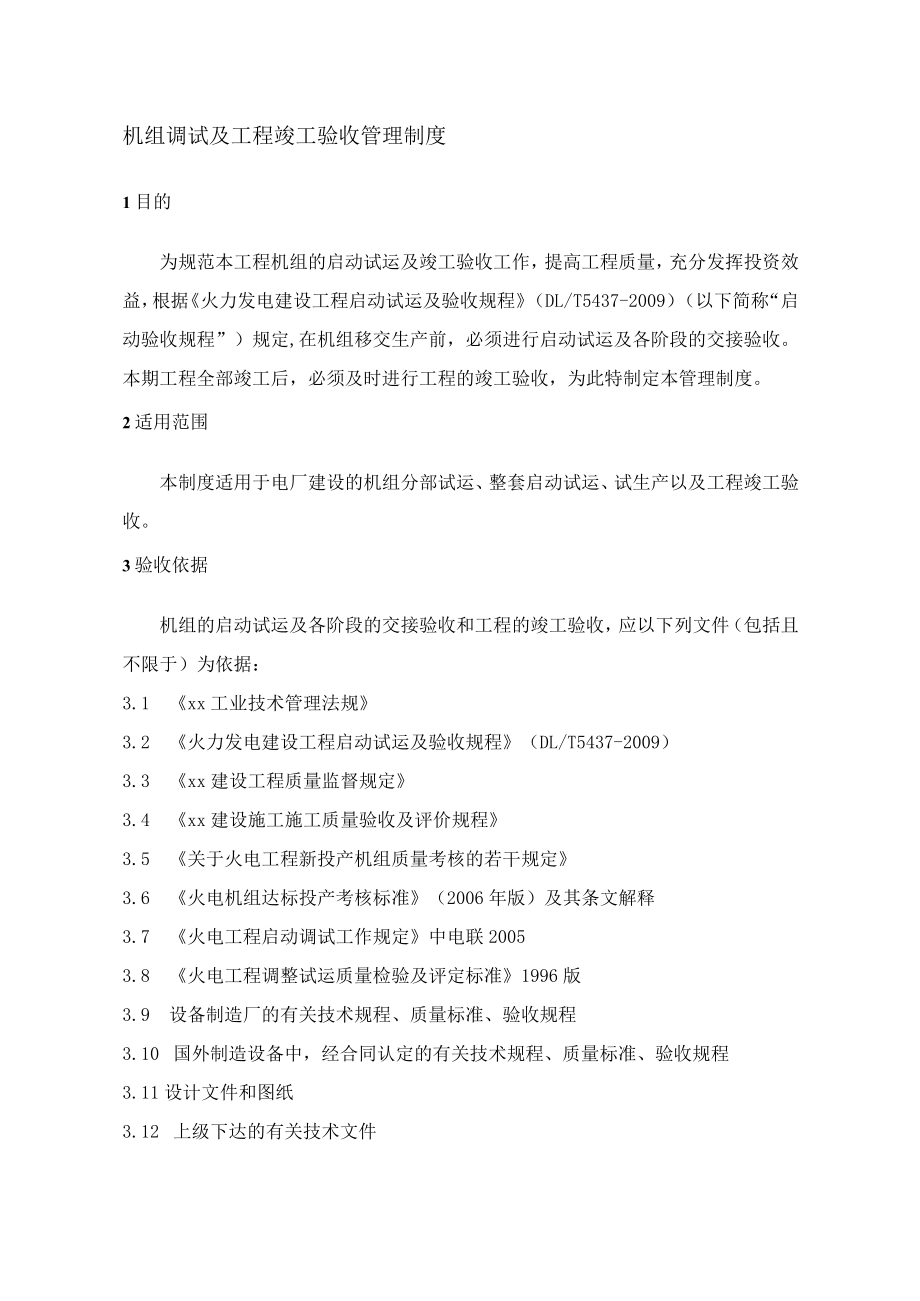

1、机组调试及工程竣工验收管理制度1目的为规范本工程机组的启动试运及竣工验收工作，提高工程质量，充分发挥投资效益，根据火力发电建设工程启动试运及验收规程（DL/T5437-2009）（以下简称“启动验收规程”）规定,在机组移交生产前，必须进行启动试运及各阶段的交接验收。本期工程全部竣工后，必须及时进行工程的竣工验收，为此特制定本管理制度。2适用范围本制度适用于电厂建设的机组分部试运、整套启动试运、试生产以及工程竣工验收。3验收依据机组的启动试运及各阶段的交接验收和工程的竣工验收，应以下列文件（包括且不限于）为依据：3.1 xx工业技术管理法规3.2 火力发电建设工程启动试运及验收规程（DL/T54

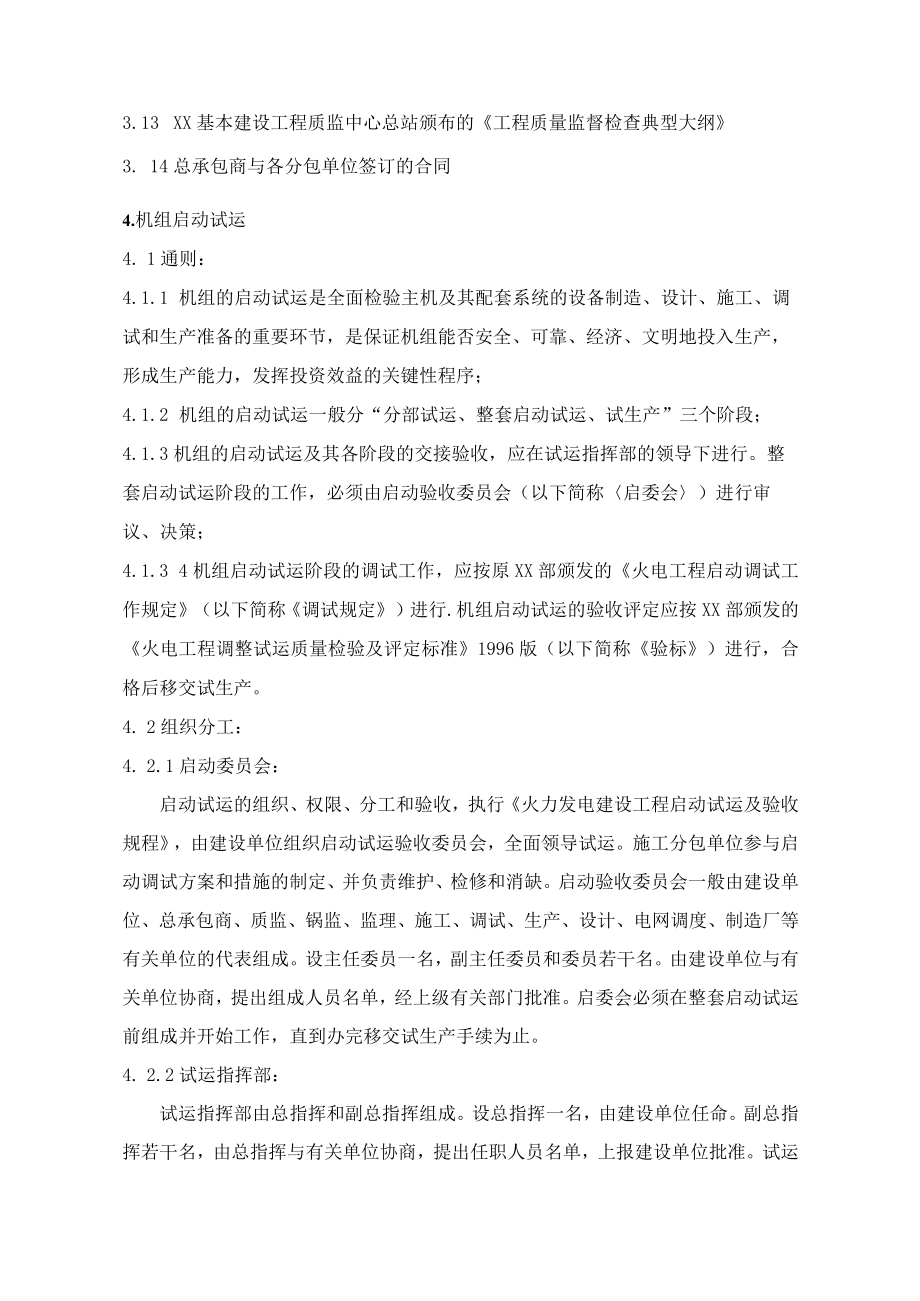

2、37-2009）3.3 xx建设工程质量监督规定3.4 xx建设施工施工质量验收及评价规程3.5 关于火电工程新投产机组质量考核的若干规定3.6 火电机组达标投产考核标准（2006年版）及其条文解释3.7 火电工程启动调试工作规定中电联20053.8 火电工程调整试运质量检验及评定标准1996版3.9 设备制造厂的有关技术规程、质量标准、验收规程3.10 国外制造设备中，经合同认定的有关技术规程、质量标准、验收规程3.11设计文件和图纸3.12 上级下达的有关技术文件3.13 XX基本建设工程质监中心总站颁布的工程质量监督检查典型大纲3. 14总承包商与各分包单位签订的合同4.机组启动试运4.
3、 1通则：4.1.1 机组的启动试运是全面检验主机及其配套系统的设备制造、设计、施工、调试和生产准备的重要环节，是保证机组能否安全、可靠、经济、文明地投入生产，形成生产能力，发挥投资效益的关键性程序；4.1.2 机组的启动试运一般分“分部试运、整套启动试运、试生产”三个阶段；4.1.3机组的启动试运及其各阶段的交接验收，应在试运指挥部的领导下进行。整套启动试运阶段的工作，必须由启动验收委员会（以下简称启委会）进行审议、决策；4.1.3 4机组启动试运阶段的调试工作，应按原XX部颁发的火电工程启动调试工作规定（以下简称调试规定）进行.机组启动试运的验收评定应按XX部颁发的火电工程调整试运质量检验
4、及评定标准1996版（以下简称验标）进行，合格后移交试生产。4. 2组织分工：4. 2.1启动委员会：启动试运的组织、权限、分工和验收，执行火力发电建设工程启动试运及验收规程，由建设单位组织启动试运验收委员会，全面领导试运。施工分包单位参与启动调试方案和措施的制定、并负责维护、检修和消缺。启动验收委员会一般由建设单位、总承包商、质监、锅监、监理、施工、调试、生产、设计、电网调度、制造厂等有关单位的代表组成。设主任委员一名，副主任委员和委员若干名。由建设单位与有关单位协商，提出组成人员名单，经上级有关部门批准。启委会必须在整套启动试运前组成并开始工作，直到办完移交试生产手续为止。4. 2.2试运

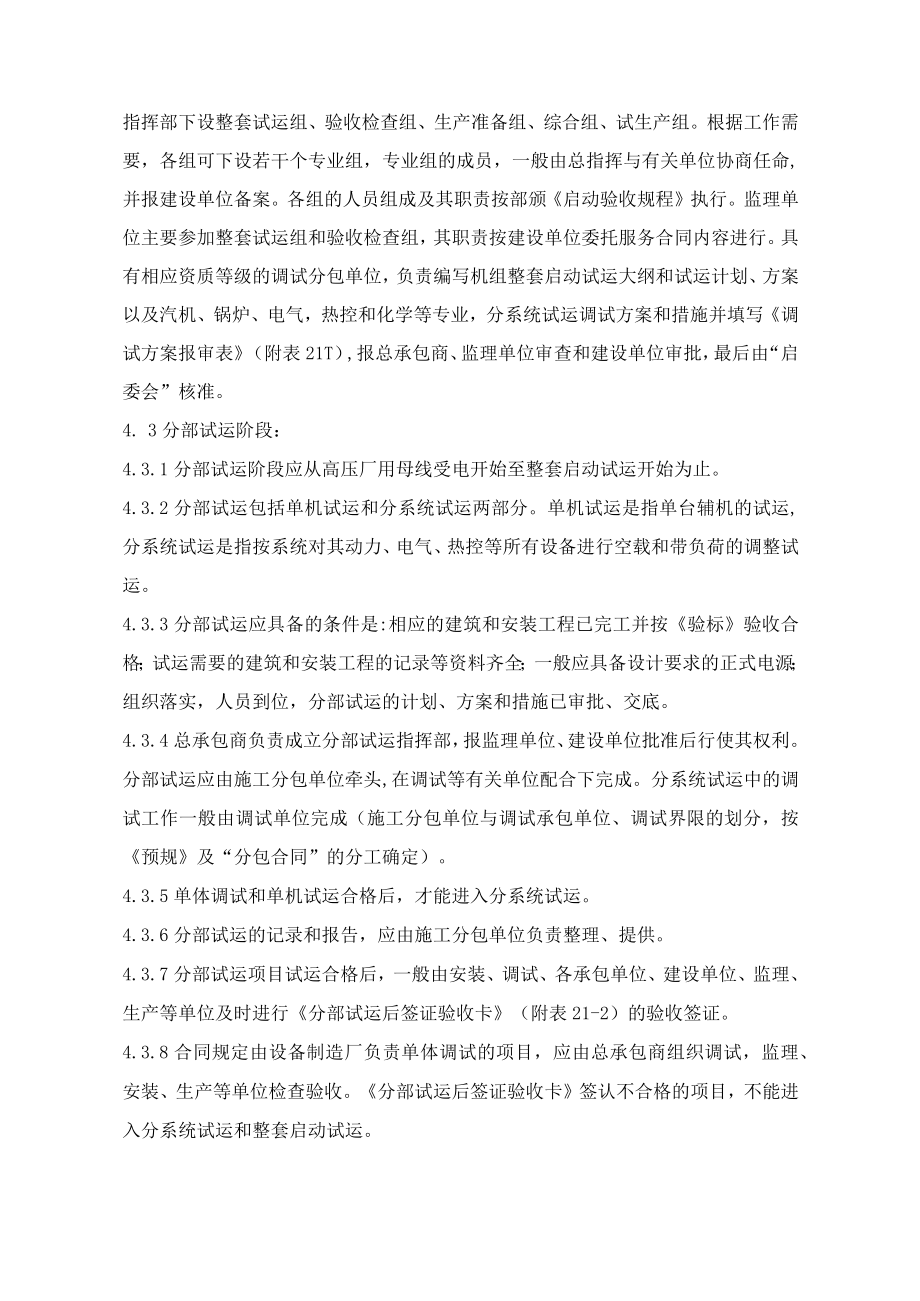

5、指挥部：试运指挥部由总指挥和副总指挥组成。设总指挥一名，由建设单位任命。副总指挥若干名，由总指挥与有关单位协商，提出任职人员名单，上报建设单位批准。试运指挥部下设整套试运组、验收检查组、生产准备组、综合组、试生产组。根据工作需要，各组可下设若干个专业组，专业组的成员，一般由总指挥与有关单位协商任命,并报建设单位备案。各组的人员组成及其职责按部颁启动验收规程执行。监理单位主要参加整套试运组和验收检查组，其职责按建设单位委托服务合同内容进行。具有相应资质等级的调试分包单位，负责编写机组整套启动试运大纲和试运计划、方案以及汽机、锅炉、电气，热控和化学等专业，分系统试运调试方案和措施并填写调试方案报审
6、表（附表21T）,报总承包商、监理单位审查和建设单位审批，最后由“启委会”核准。4. 3分部试运阶段：4.3.1分部试运阶段应从高压厂用母线受电开始至整套启动试运开始为止。4.3.2分部试运包括单机试运和分系统试运两部分。单机试运是指单台辅机的试运,分系统试运是指按系统对其动力、电气、热控等所有设备进行空载和带负荷的调整试运。4.3.3分部试运应具备的条件是:相应的建筑和安装工程已完工并按验标验收合格；试运需要的建筑和安装工程的记录等资料齐全；一般应具备设计要求的正式电源；组织落实，人员到位，分部试运的计划、方案和措施已审批、交底。4.3.4总承包商负责成立分部试运指挥部，报监理单位、建设单位
7、批准后行使其权利。分部试运应由施工分包单位牵头,在调试等有关单位配合下完成。分系统试运中的调试工作一般由调试单位完成（施工分包单位与调试承包单位、调试界限的划分，按预规及“分包合同”的分工确定）。4.3.5单体调试和单机试运合格后，才能进入分系统试运。4.3.6分部试运的记录和报告，应由施工分包单位负责整理、提供。4.3.7分部试运项目试运合格后，一般由安装、调试、各承包单位、建设单位、监理、生产等单位及时进行分部试运后签证验收卡（附表21-2）的验收签证。4.3.8合同规定由设备制造厂负责单体调试的项目，应由总承包商组织调试，监理、安装、生产等单位检查验收。分部试运后签证验收卡签认不合格的项
8、目，不能进入分系统试运和整套启动试运。4.3.9已验收签证的设备和系统，需提前移交的项目，办完移交手续后，由生产单位代管；代管期间的施工缺陷仍由施工单位消除，其它缺陷应由总承包商组织施工等有关单位完成。4.4整套启动试运阶段：4.4.1整套启动试运阶段是从炉、机、电等第一次整套启动时锅炉点火开始，到完成满负荷试运移交试生产为止。4.4.2整套启动试运应具备的条件：a）试运指挥部及各组人员已全部到位，职责分工明确。b）建筑、安装工程已验收合格，满足试运要求，厂区与厂外连接的工程已验收交接，能满足试运要求。c）必须在整套启动试运前完成的分部试运、调度和整定项目，均己全部完成并验收签证，分部试运技术
9、资料完整。d）整套启动计划、方案及措施已经总指挥批准，并组织学习交底。有重大影响的试运项目的实验方案和措施，已经总指挥批准，必须报建设单位和电网调度部门批准的已办完审批手续。e）所有参加整套启动试运的设备和系统，均能满足试运要求.需要核查确认的设备和系统应包括:炉、机、电和辅助设备及其系统；汽机旁路系统；热控系统；电气二次及通信系统；启动用的各种电源、汽源、水系统和压缩空气系统；化学水处理系统；供氢、脱硝剂和加药系统；煤、粉、燃油系统；灰渣系统；启动试运需要的燃料（煤、油）、化学药品、消耗品和其它必需品；试运现场的防冻、采暖、通风、照明、降温、排水设施；环保监测设施；生产电梯、保温和油漆；试运
10、设备和系统与运行或施工设备和系统的安全隔离设施；试运现场的安全、文明条件、操作和办公环境等。f）配套送出的输变电工程应满足机组满发送出的要求。g）满足电网调度提出的并网要求。h）已作好各项运行准备。包括运行人员已全部到位，岗位职责明确，培训考试合格；运行规程和制度已经配齐，现场已张挂有关的图表和启动曲线等；设备、管道、阀门等已命名并标识齐全；运行必需的备品配件、专用工具、安全工器具、记录表格和值班用具等备齐。D试运现场的消防、安全和治安保卫应验收合格，满足试运要求。j）质监中心站按“质监大纲”确认并同意进入整套启动试运阶段。k）召开启委会全体会议，听取并审议关于整套启动的汇报并作出准予进入整套
11、启动试运阶段的决定。4.4.3整套启动试运：整套启动试运应按“空负荷调试、带负荷调试和满负荷调试”三个阶段进行。a）空负荷调试：包括下列主要内容:按启动曲线开机；机组轴系振动监测；调节保安系统有关参数的调试和整定；电气实验、并网带初负荷，超速试验。b）带负荷调试：机组分阶段带负荷直至带满负荷。其间，一般应完成下列主要调试项目：汽机汽水、油系统的初调整；锅炉燃料系统、燃烧、燃油系统初调整；汽水品质调试，相应的投入和试验各种保护及自动装置；厂用电切换试验；启停试验；主汽门严密性试验；真空系统严密性试验；协调控制系统负荷变动试验（参照部颁模拟控制系统负荷变动试验导则）：汽机旁路试验；甩负荷试验（参照
12、部颁汽轮机甩负荷试验导则）；设备制造厂提出的应在现场进行的调试项目。c）满负荷试运：同时满足下列要求时,才能进行满负荷试运：燃煤锅炉断助燃、投高加、投电除尘、脱硫、脱硝、汽水品质合格，按验标要求投热控自动装置；调节品质基本达到设计要求，其间，机组连续运行不得中断，平均负荷率应按验标考核；应连续完成168小时满负荷运行。d）完成满负荷试运要求的机组，由总指挥上报启委会同意后，宣布满负荷试运结束，由试生产组接替整套试运组的试运领导工作。对暂时不具备处理条件而又不影响安全运行的项目，由试运指挥部上报启委会确定负责处理的单位和完工时间。e）由于电网或非施工和调试的原因，机组不能带满负荷时，由总指挥上报
13、启委会决定应带的最大负荷。f）在整套启动试运阶段，应如实作好试运期间的各项记录。g）整套启动试运过程中发生的问题，由总承包商全面负责，组织有关单位消缺完善。h）应移交的技术资料参见工程建设档案、文件管理制度。i）按设备合同供应的检修用的备品配件、施工后剩余的安装用易损易耗备品配件、专用仪器和专用工具的移交工作，按施工分包合同所规定的原则办理。j）整套启动试运后，须由质监中心站进行质量评价。k）整套启动试运后，召开启委会会议，听取并审议整套启动试运和移交工作情况的汇报，办理机组启动验收交接书（附表21-3）签字手续。m）移交试生产后一个月内，应由总指挥负责，向参加交接签字的各单位报送一份机组启动
14、验收交接书和整套启动试运的工作总结。4.5试生产阶段：4.5.1试生产阶段自总指挥宣布满负荷试运结束时开始，试生产期为180天；4.5.2试生产阶段仍属基本建设阶段，各承包单位、生产、调试、施工、设计、设备制造等单位，应按建设合同和本规定的要求，继续履行职责，全面完成机组在各种工况下的试运和调试工作。4.5.3试生产阶段的主要任务a）进一步考验设备、消除缺陷、完成基建未完项目，继续完成未完的调试项目。b）主要的性能试验项目一般包括：锅炉热效率试验、锅炉最大和额定出力试验、锅炉断油最低出力试验、锅炉冷态与燃烧运行调整试验、机组热耗试验、机组轴系振动测试、汽机最大和额定出力试验、RB试验、供电煤耗
15、测试、污染物排放试验、噪音、散热、粉尘测试、除尘器效率试验等。c）按设计要求，在移交试生产时的水平上，继续完善提高自动调节品质和保护、监测仪表、热控自动投入率按部颁火电机组热工自动投入率的统计方法，并逐步实现全部投运。d）全面考核机组的各项性能和技术经济指标。包括：发电煤耗、汽机热耗、热控自动投入率、监测仪表投入率、保护投入率、机组可用小时数、试生产期机组强迫停运次数、厂用电率、电除尘的除尘效率、脱硝效率、脱硫效率、最低稳燃负荷、机组的瓦（轴）振、汽水品质、发电机漏氢量、高加投入率、汽水损失率、投高加时的最低给水温度、真空严密性、主（再热）汽温、排烟温度、飞灰可燃物、空预器漏风系数等。4.5.4试生产的机组，由生产单位全面负责机组的安全运行和正常维修，由施工单位消除施工缺陷；非施工问题，应由总承包商组织责任单位或有关单位进行处理，责任单位应承担经济责任。4.5.5电网调度部门应在电网安全许可的条件下，尽可能满足试运机组调试需要的启停和负荷变动。4.5.6机组在完成168h试运移交后，各施工分包单位必须在45天之内，将竣工资料，备品备件及专用工具移交给建设单位。由监理单位检查督促落实。4.5.7试生产结束后一个月内，试生产组应提交试生产工作总结，质监中心站应提交试生产后的质量评价意见。4.5.8试生产结束后，应由建设单位上报上级
