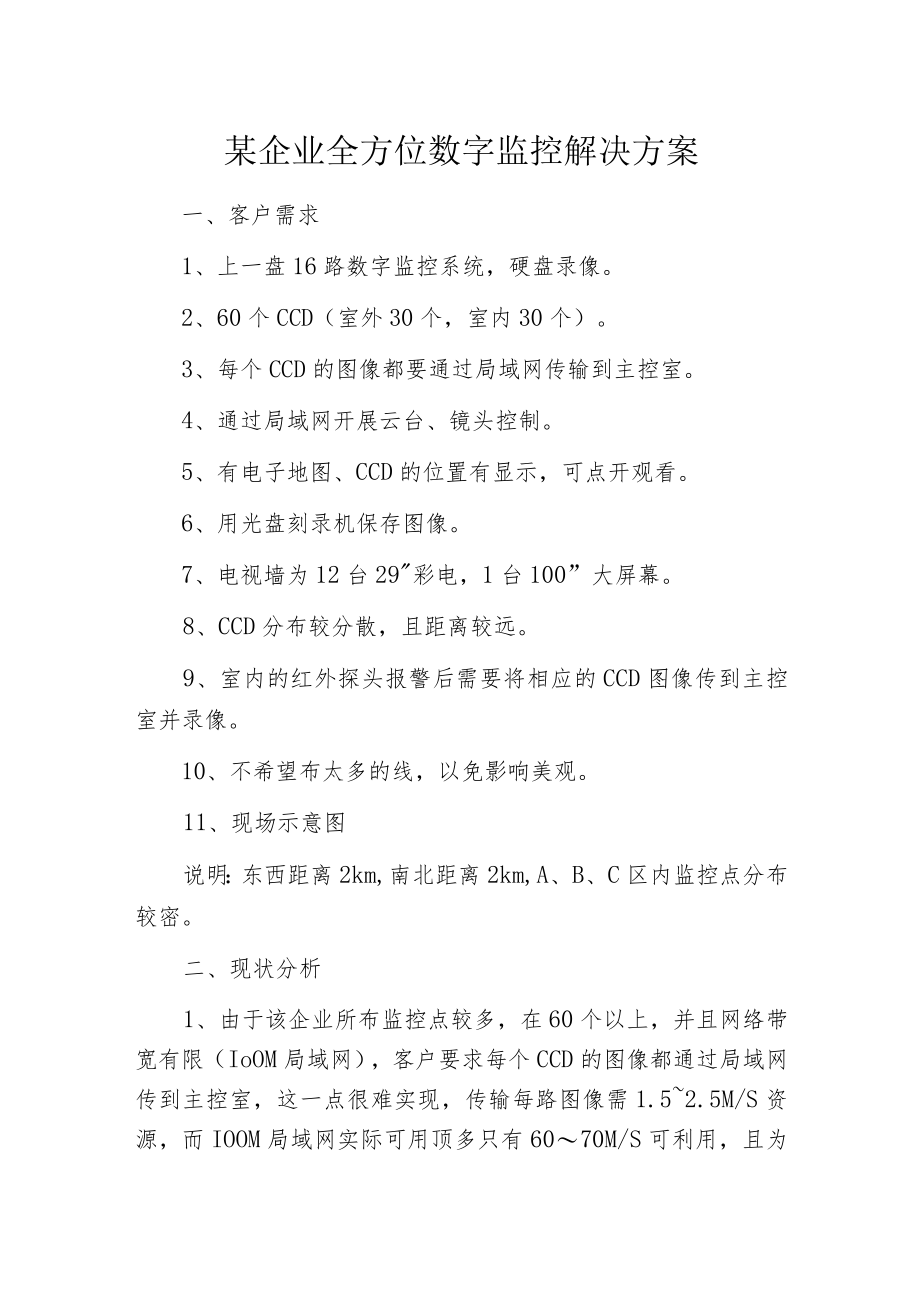

1、某企业全方位数字监控解决方案一、客户需求1、上一盘16路数字监控系统，硬盘录像。2、60个CCD（室外30个，室内30个）。3、每个CCD的图像都要通过局域网传输到主控室。4、通过局域网开展云台、镜头控制。5、有电子地图、CCD的位置有显示，可点开观看。6、用光盘刻录机保存图像。7、电视墙为12台29彩电，1台100”大屏幕。8、CCD分布较分散，且距离较远。9、室内的红外探头报警后需要将相应的CCD图像传到主控室并录像。10、不希望布太多的线，以免影响美观。11、现场示意图说明：东西距离2km,南北距离2km,A、B、C区内监控点分布较密。二、现状分析1、由于该企业所布监控点较多，在60个以

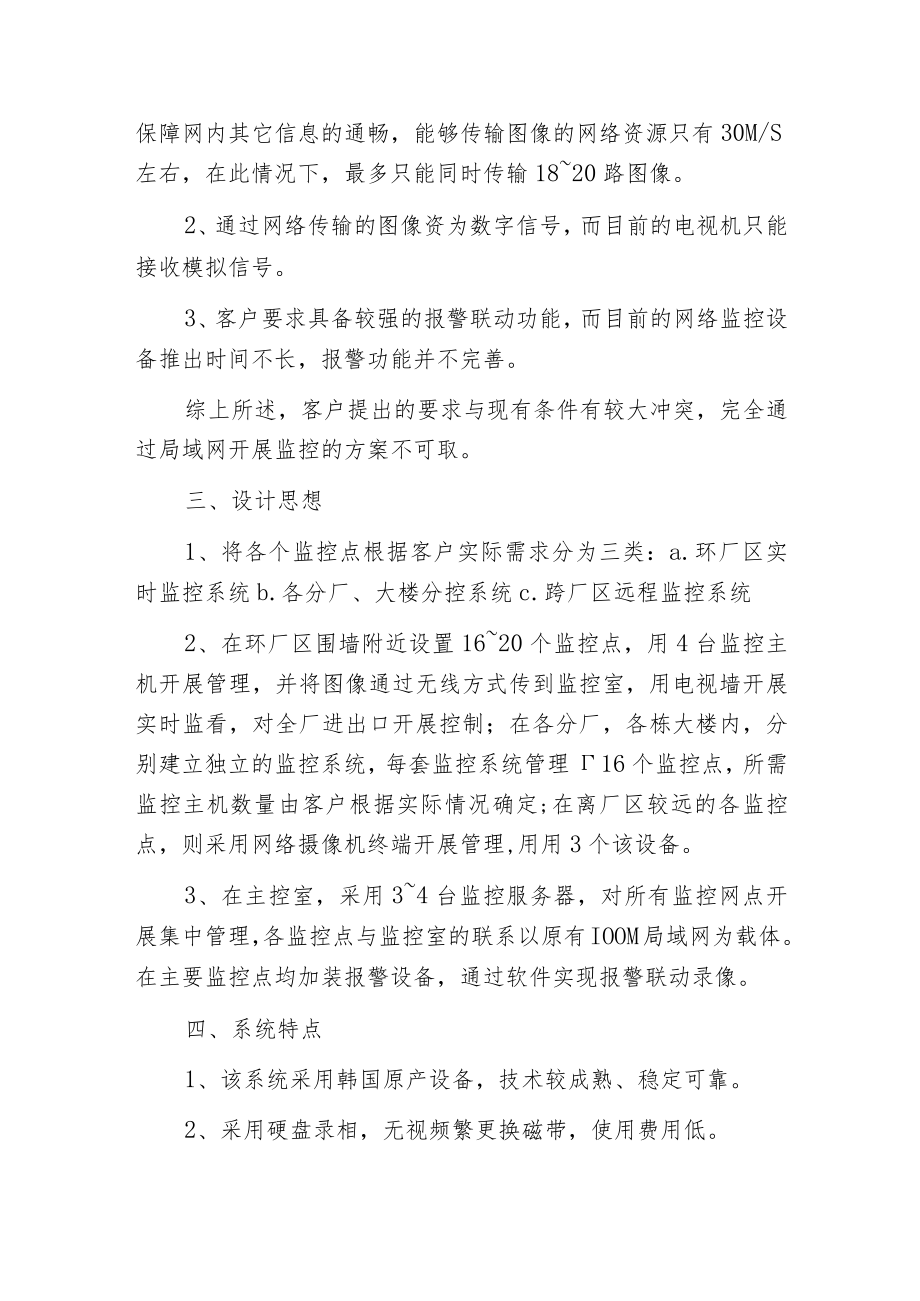

2、上，并且网络带宽有限（IoOM局域网），客户要求每个CCD的图像都通过局域网传到主控室，这一点很难实现，传输每路图像需1.52.5M/S资源，而IOOM局域网实际可用顶多只有6070M/S可利用，且为保障网内其它信息的通畅，能够传输图像的网络资源只有30M/S左右，在此情况下，最多只能同时传输1820路图像。2、通过网络传输的图像资为数字信号，而目前的电视机只能接收模拟信号。3、客户要求具备较强的报警联动功能，而目前的网络监控设备推出时间不长，报警功能并不完善。综上所述，客户提出的要求与现有条件有较大冲突，完全通过局域网开展监控的方案不可取。三、设计思想1、将各个监控点根据客户实际需求分为三类
3、：a.环厂区实时监控系统b.各分厂、大楼分控系统c.跨厂区远程监控系统2、在环厂区围墙附近设置1620个监控点，用4台监控主机开展管理，并将图像通过无线方式传到监控室，用电视墙开展实时监看，对全厂进出口开展控制；在各分厂，各栋大楼内，分别建立独立的监控系统，每套监控系统管理16个监控点，所需监控主机数量由客户根据实际情况确定;在离厂区较远的各监控点，则采用网络摄像机终端开展管理,用用3个该设备。3、在主控室，采用34台监控服务器，对所有监控网点开展集中管理，各监控点与监控室的联系以原有IOOM局域网为载体。在主要监控点均加装报警设备，通过软件实现报警联动录像。四、系统特点1、该系统采用韩国原产设备，技术较成熟、稳定可靠。2、采用硬盘录相，无视频繁更换磁带，使用费用低。3、该系统硬件集成很高，设备少，安装、维护非常方便。4、该系统软件为图形化界面，仅需短暂培训便可熟练操作。5、实行分级管理，整个监控系统安全性大大提高，即使局域网临时出现故障，由于环厂区各监控点图像通过无线方式传输，不会受到影响。6、随着技术的发展，升级空间较大，而升级主要通过软件实现，无需更换太多的设备。
