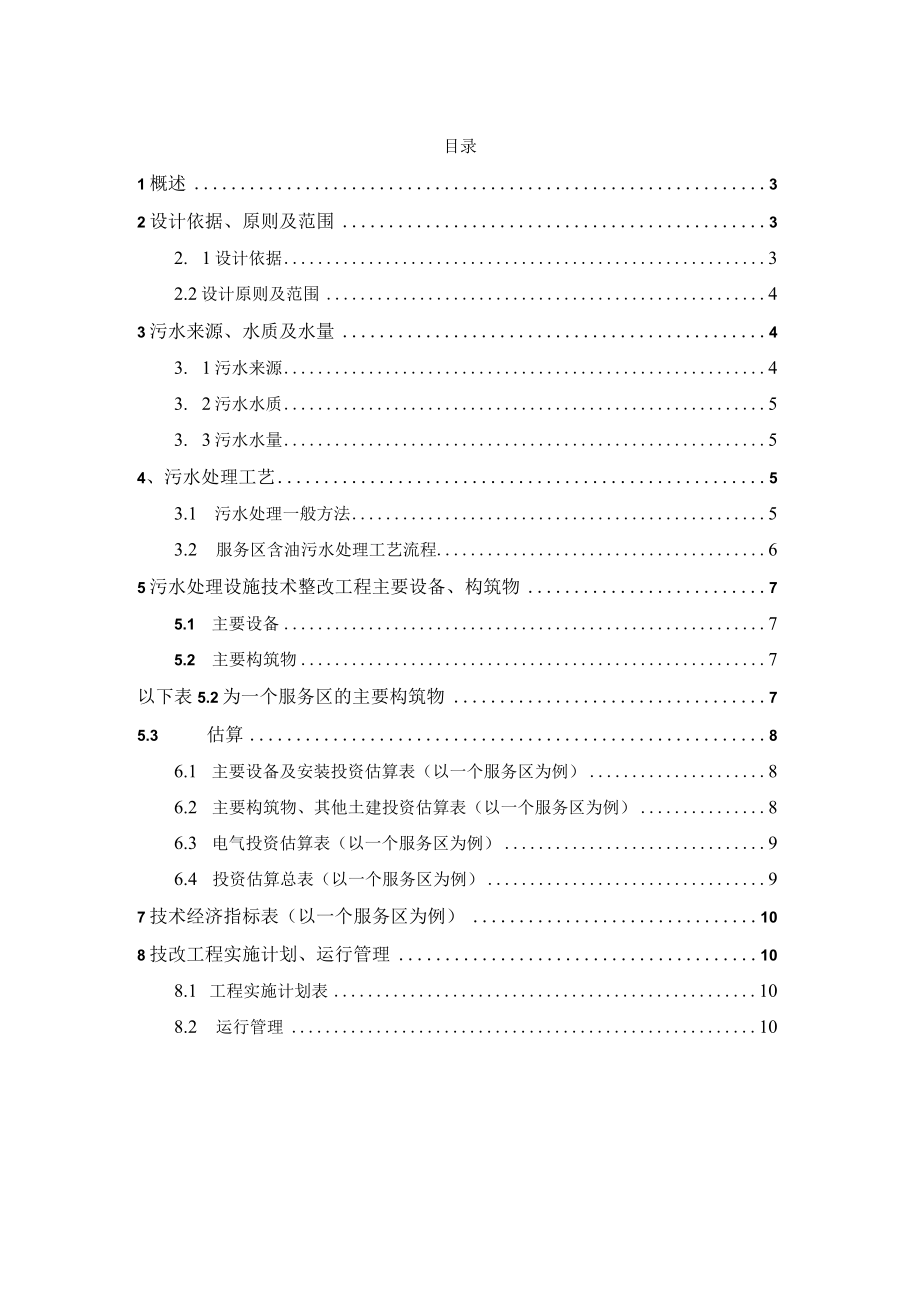

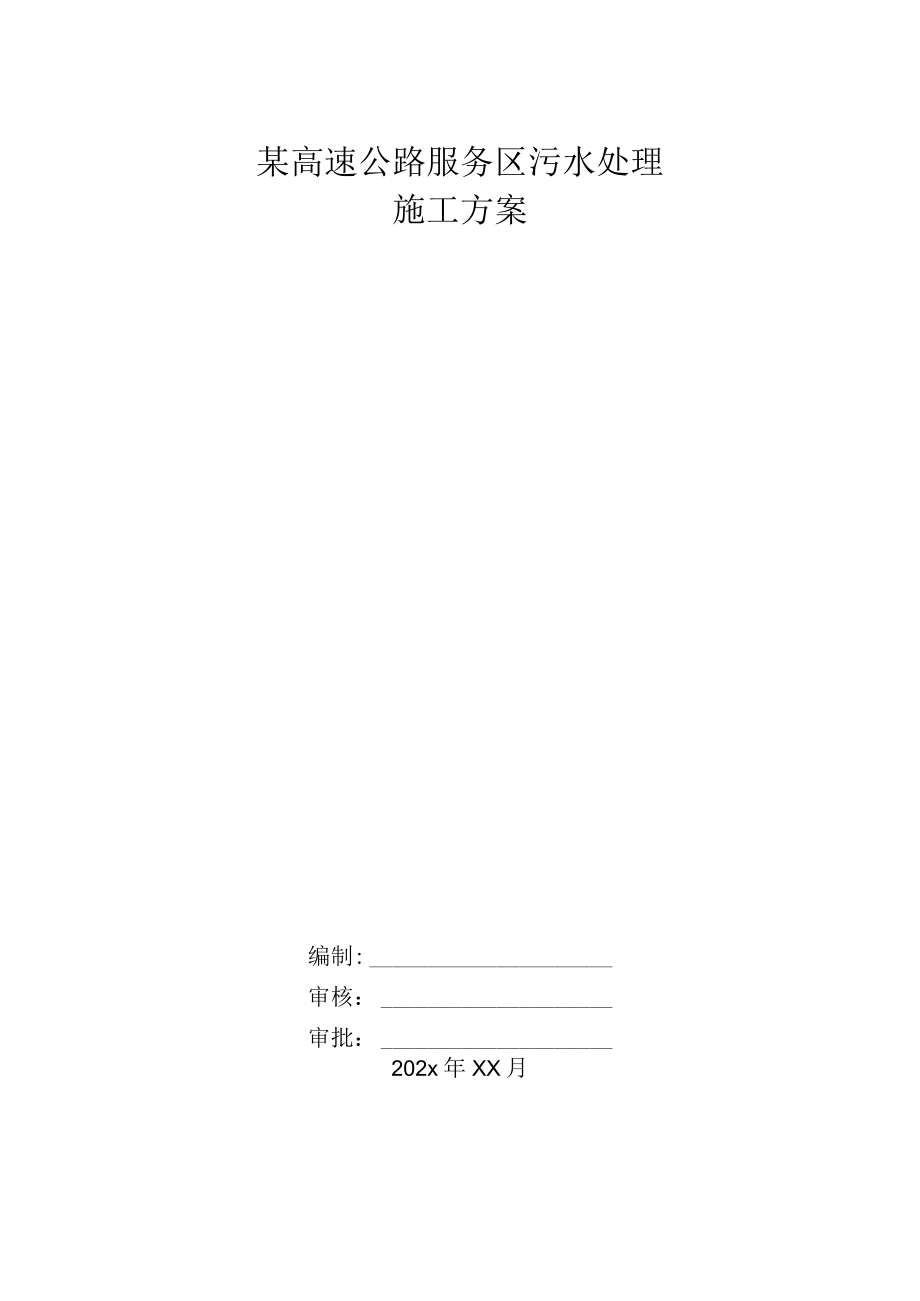

1、某高速公路服务区污水处理施工方案编制:审核:审批:202x年XX月目录1概述32设计依据、原则及范围32. 1设计依据32.2设计原则及范围43污水来源、水质及水量43. 1污水来源43. 2污水水质53. 3污水水量54、污水处理工艺53.1 污水处理一般方法53.2 服务区含油污水处理工艺流程65污水处理设施技术整改工程主要设备、构筑物75.1 主要设备75.2 主要构筑物7以下表5.2为一个服务区的主要构筑物75.3 估算86.1 主要设备及安装投资估算表(以一个服务区为例)86.2 主要构筑物、其他土建投资估算表(以一个服务区为例)86.3 电气投资估算表(以一个服务区为例)96.4

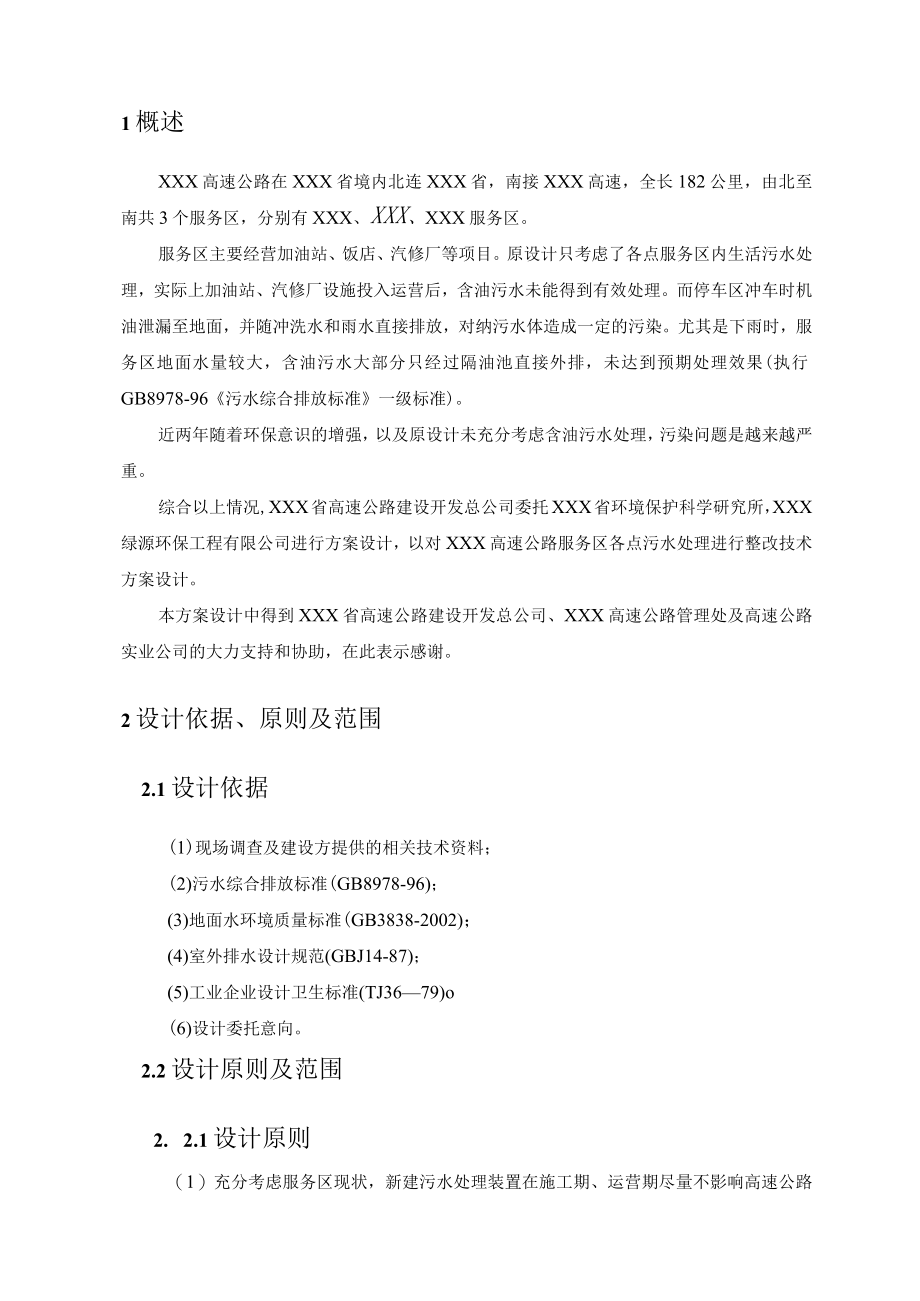

2、投资估算总表(以一个服务区为例)97技术经济指标表(以一个服务区为例)108技改工程实施计划、运行管理108.1 工程实施计划表108.2 运行管理101概述XXX高速公路在XXX省境内北连XXX省,南接XXX高速,全长182公里,由北至南共3个服务区,分别有XXX、XXX、XXX服务区。服务区主要经营加油站、饭店、汽修厂等项目。原设计只考虑了各点服务区内生活污水处理,实际上加油站、汽修厂设施投入运营后,含油污水未能得到有效处理。而停车区冲车时机油泄漏至地面,并随冲洗水和雨水直接排放,对纳污水体造成一定的污染。尤其是下雨时,服务区地面水量较大,含油污水大部分只经过隔油池直接外排,未达到预期处理

3、效果(执行GB8978-96污水综合排放标准一级标准)。近两年随着环保意识的增强,以及原设计未充分考虑含油污水处理,污染问题是越来越严重。综合以上情况,XXX省高速公路建设开发总公司委托XXX省环境保护科学研究所,XXX绿源环保工程有限公司进行方案设计,以对XXX高速公路服务区各点污水处理进行整改技术方案设计。本方案设计中得到XXX省高速公路建设开发总公司、XXX高速公路管理处及高速公路实业公司的大力支持和协助,在此表示感谢。2设计依据、原则及范围2.1设计依据(1)现场调查及建设方提供的相关技术资料;(2)污水综合排放标准(GB8978-96);(3)地面水环境质量标准(GB3838-200

4、2);(4)室外排水设计规范(GBJ14-87);(5)工业企业设计卫生标准(TJ3679)o(6)设计委托意向。2.2设计原则及范围2. 2.1设计原则(1)充分考虑服务区现状,新建污水处理装置在施工期、运营期尽量不影响高速公路和服务区的正常营运。(2)充分利用现有设施及管网,降低投资规模和成本。(3)本项目的实施,选用国内先进的、有代表性的设备,较成熟的技术、工艺方案。(4)处理后净化水可考虑循环使用,减轻处理负荷,降低运行成本,提高经济效益,节约用水。(5)新建污水处理装置操作、运行简便,运行成本低。(6)确保处理后的污水排放严格执行国家一级排放标准。(7)新建处理装置和设备、管线增设和

5、改造时,尽量保持服务区原有景观,不破坏服务区美观效果。(8)铺设暗管为避免大规模开挖混凝土路面,而走花池区域,对原有绿化有一定的破坏,项目完成后,原有绿化应恢复到位,保持原有美观效果。2.2.2设计范围(1)本方案设计只重点考虑含油污水的处理;(2)各服务区已有的生活污水处理装置必须充分利用,如需改造则在具体服务区初步设计中及施工图设计中再考虑。(3)方案设计中服务区的投资估算只考虑了含油污水处理过程的费用。3污水来源、水质及水量3.1 污水来源服务区污水分为生活污水、含油污水,其中油污主要为加油站、汽修厂、停车区和冲洗区域的废水排放,主要污染因子为石油类、COD、BODSS、PH值等。目前各

6、段服务区生活污水处理设施无专职人员管理,设备处于不正常或停运状态。设计中只考虑生活污水处理,含油污水量大无处理直排,造成无法达到一级排放指标。3.2 污水水质含油废水进水水质:CODCr(70-30Omg/1)、BOD5(15-200mg/1)、SS(100-200mg/1)、PH(7-8)、石油类(10-100mg/1)经处理后出水水质:CODcr100BOD520.SSW70、石油类W5PH(6-9)废水排放标准按GB8978-96第二类污染物一级综合排放标准。3.3 污水水量各服务点用水量范围为500-700td(夏季),其中冲车水占约68%,生活用水占13%,其他(含损失)占19%o4

7、、污水处理工艺4.1 污水处理一般方法4.1.1 含油污水处理由于服务区冲车污水,汽修、加油站地面冲洗水都是石油类污水的主要来源,而服务区整改主要内容就是对含油污水处理。方案设计中考虑的重点内容。污水中的油类污染物质,除重焦油的相对密度可高达1.1以上外,其余的相对密度都小于1,处理的重点是相对密度小于1的含油污水。其存在三种状态:a浮上油:油粒一般大于100um,浮在水面;b分散油:油滴粒径一般介于10-100um之间,悬浮于水中;C乳化油:油滴粒径一般小于IOUm,能稳定地分散于水中。含油污水处理办法较多,一般处理流程如图4-1-1所示意含油污水一隔油气浮过滤排水图4.1.1含油污水处理工

8、艺流程图4.2服务区含油污水处理工艺流程油污污水处理系统工艺流程图如下(图4.2.1)工艺流程说明:油污污水经管线和排水沟集中收集,在格栅槽中拦截大颗粒杂质后,进入沉淀隔油调节装置进行预处理,以除去污水中悬浮固体、泥沙及大颗粒油污,然后用潜污泵将隔油调节池出水打入气浮设备,经装置去除污水中大部分隔油装置难以除去的乳化油、溶解油及细微悬浮物后,再进入过滤装置(焦炭或活性炭)进行过滤处理,出水可达标排放。气浮装置及隔油调节池(人工清泥)产生的污泥外运,气浮设备收集的浮渣应定期清理外运,滤料定期更换,用后的滤料可送往锅炉房作为燃料处理。油污处理系统采用“加药溶气气浮”的处理工艺,该工艺技术成熟,操作

9、方便灵活,不受季节影响,对小水量污水治理有较大优势;设备运转采取水位自动控制方式,设备之间互相联动。考虑暴雨后期雨水夹带污染物很少,为合理减少装置处理规模,对污染区地面雨水通过延时控制方式(方案取2小时)进行清污分流,使后期雨水直接排放(详细工艺图见附图“污水处理工艺流程图”)。动物运输车冲洗污水不单独处理,充分利用原有生活污水处理系统,动物运输车冲洗污水经格栅拦截大颗粒杂质后进入原生活污水的厌氧消化池,再进入生活污水调节池,经过生化处理装置处理后,出水达标排放。洗车污染区进入含油污水处理系统处理。5污水处理设施技术整改工程主要设备、构筑物5.1 主要设备XXX高速公路服务区,已有地埋式生活污

10、水处理设施,在此不一一列出,以下表5.1为一个服务区的主要设备、构筑物。表5-1主要设备表序号名称数量规格1格栅4个B=500mmb=IOmm2提升泵2台IH80-65-1253过滤装置2套=1400(或1600)H=3350mm4积水槽2个1200*800*18005气浮装置2套15th(或20th)6油水分离罐2个600*12007药剂箱2个800*12008尼可尼泵2台32FPD15Z9计量泵4台BD50/0.510潜污泵2台CP-5-1.5-6.511管道混合器2个200*10005.2 主要构筑物以下表5.2为一个服务区的主要构筑物表5-2主要构筑物序号名称数量规格1隔油沉淀池2座3

11、60-480m32调节池(改扩)2座1503化粪池(改扩)2座IOOm34集水井12座8OO*8OO*8OO(mm)5污水检查井(沉砂井)15座1000mm6设备房2套70m26投资估算6.1 主要设备及安装投资估算表(以一个服务区为例)表6-1主要设备及安装投资估算表序号名称数量规格单的(万元)总价(万元)备注1格栅4个B=500mmb=1Omm0.20.82提升泵2台IH80-65-1250.621.243过滤装置2套(1400-1600mm)H=3350mm3.2-4.26.4-8.44积水槽2个1200*800*18000.71.45气浮装置2套15th(或20th)17.3-20.3

12、34.6-40.66油水分离罐2个600*12000.61.27药剂箱2个800*12000.91.88尼可尼泵2台32FPD15Z1.83.69计量泵4台BD50/0.50.41.610潜污泵2台CP-5-1.5-6.50.5111管道混合器2个200*10000.250.512阀门25Z41H-1013管道安装500m10.5-12.5合计:65.34-75.34万元6.2 主要构筑物、其他土建投资估算表(以一个服务区为例)表6-2主要构筑物土建投资估算表序号名称数量规格单价(万元)总价(万元)备注1隔油沉淀池2座120-140m54.8-5.69.6-11.22调节池(改扩)2座40m3

13、1.63.23化粪池2座35m31.42.84集水井16个800*800*800(mm)0.06-0.0720.96-1.155污水检查井(沉砂井)5个1000mm0.072-0.090.36-0.456设备房2套60m24.89.67土方外运费58地面开挖,恢复4.59运土、砂石过路收费0.9合计:36.92-38.80万元6.3 电气投资估算表(以一个服务区为例)序号名称数量规格单价(万元)总价(万元)1电控柜2座600*600*18002.55.02自控仪表IJX2座1.83.63导线、套管150m70m3*4(Dg20)3*1.0(Dg20)2.22.2合计:10.8(万元)6.4 投资估算总表(以一个服务区为例)序号名称估价(万元)备注主要设备及安装投资估算值65.34-75.34二主要构筑物及其他土建投资估算值36.92-38.80三电气投资估算值10.8四工程其他费用估算值6.51污水处理装置调试费1.22设计费3.63设计审查、工程验收费1.04监测费1.0五税金6.5总计:126.06-137.94(万元)备注:估算值高为含油污水处理量20th,低值为含油污水
