格栅钢架制安、钢筋网检验批质量验收记录.docx

上传人:p** 文档编号:245237 上传时间:2023-04-19 格式:DOCX 页数:2 大小:22.04KB
下载 相关 举报

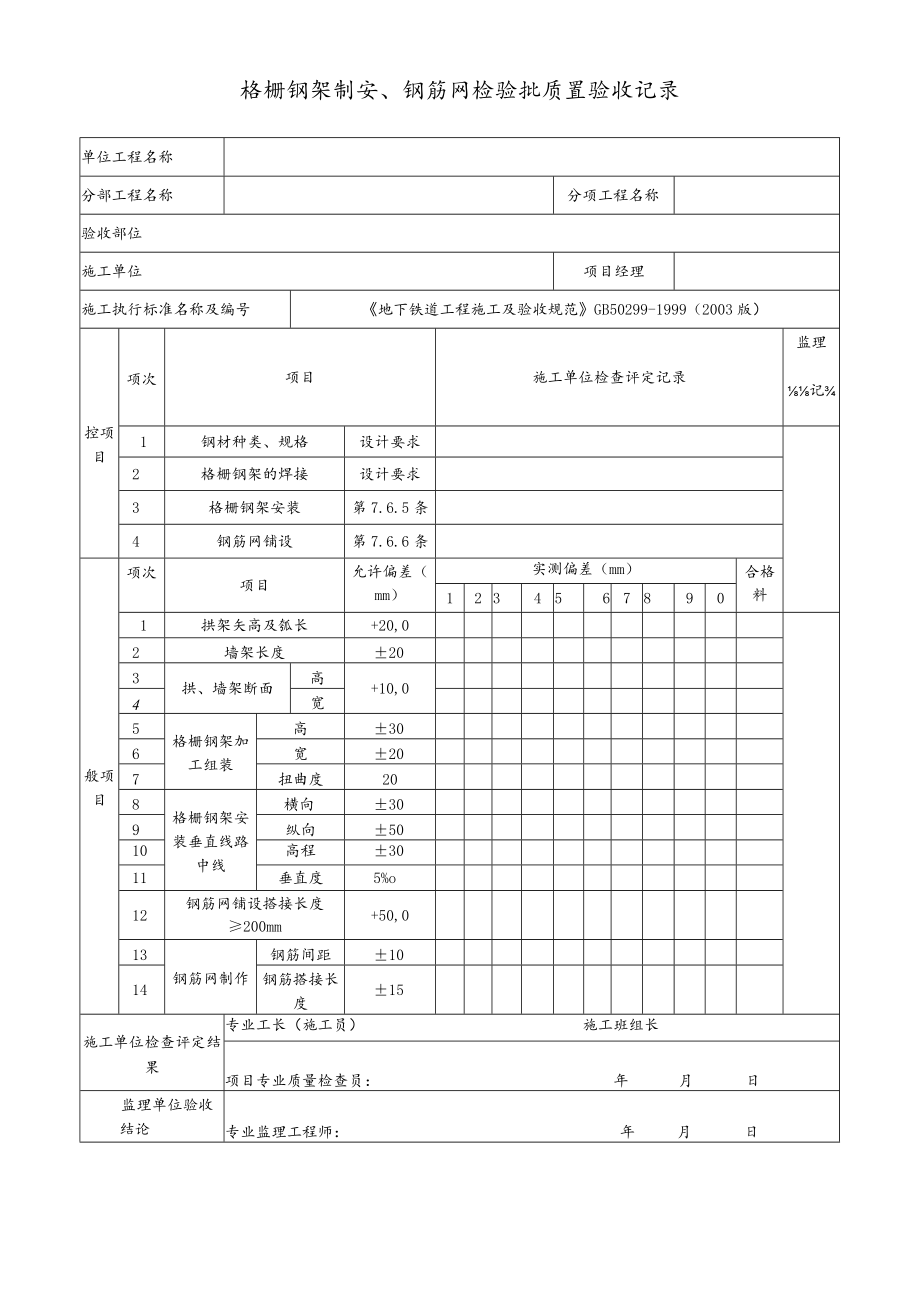

格栅钢架制安、钢筋网检验批质量验收记录.docx_第1页
第1页 / 共2页

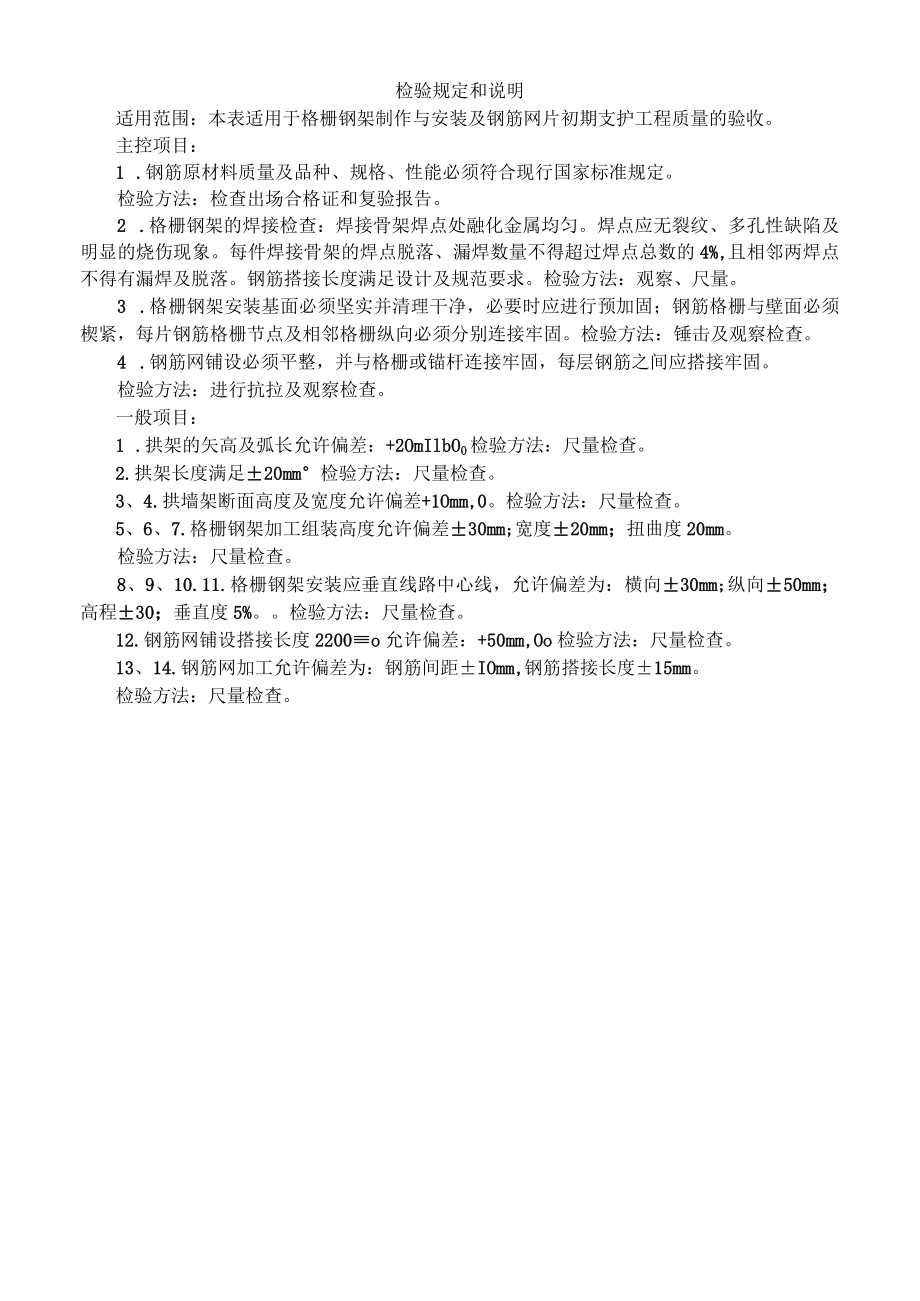

格栅钢架制安、钢筋网检验批质量验收记录.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《格栅钢架制安、钢筋网检验批质量验收记录.docx》由会员分享,可在线阅读,更多相关《格栅钢架制安、钢筋网检验批质量验收记录.docx(2页珍藏版)》请在第壹文秘上搜索。

1、格栅钢架制安、钢筋网检验批质置验收记录单位工程名称分部工程名称分项工程名称验收部位施工单位项目经理施工执行标准名称及编号地下铁道工程施工及验收规范GB50299-1999(2003版)控项目项次项目施工单位检查评定记录监理记1钢材种类、规格设计要求2格栅钢架的焊接设计要求3格栅钢架安装第7.6.5条4钢筋网铺设第7.6.6条般项目项次项目允许偏差(mm)实测偏差(mm)合格料12345678901拱架矢高及瓠长+20,02墙架长度203拱、墙架断面高+10,04宽5格栅钢架加工组装高306宽207扭曲度208格栅钢架安装垂直线路中线横向309纵向5010高程3011垂直度5%o12钢筋网铺设搭

2、接长度200mm+50,013钢筋网制作钢筋间距1014钢筋搭接长度15施工单位检查评定结果专业工长(施工员)施工班组长项目专业质量检查员:年月日监理单位验收结论专业监理工程师:年月日检验规定和说明适用范围:本表适用于格栅钢架制作与安装及钢筋网片初期支护工程质量的验收。主控项目:1 .钢筋原材料质量及品种、规格、性能必须符合现行国家标准规定。检验方法:检查出场合格证和复验报告。2 .格栅钢架的焊接检查:焊接骨架焊点处融化金属均匀。焊点应无裂纹、多孔性缺陷及明显的烧伤现象。每件焊接骨架的焊点脱落、漏焊数量不得超过焊点总数的4%,且相邻两焊点不得有漏焊及脱落。钢筋搭接长度满足设计及规范要求。检验方

3、法:观察、尺量。3 .格栅钢架安装基面必须坚实并清理干净,必要时应进行预加固;钢筋格栅与壁面必须楔紧,每片钢筋格栅节点及相邻格栅纵向必须分别连接牢固。检验方法:锤击及观察检查。4 .钢筋网铺设必须平整,并与格栅或锚杆连接牢固,每层钢筋之间应搭接牢固。检验方法:进行抗拉及观察检查。一般项目:1 .拱架的矢高及弧长允许偏差:+2OmIlbO0检验方法:尺量检查。2.拱架长度满足20mm检验方法:尺量检查。3、4.拱墙架断面高度及宽度允许偏差+1Omm,0。检验方法:尺量检查。5、6、7.格栅钢架加工组装高度允许偏差30mm;宽度20mm;扭曲度20mm。检验方法:尺量检查。8、9、10.11.格栅钢架安装应垂直线路中心线,允许偏差为:横向30mm;纵向50mm;高程30;垂直度5%。检验方法:尺量检查。12.钢筋网铺设搭接长度2200o允许偏差:+50mm,Oo检验方法:尺量检查。13、14.钢筋网加工允许偏差为:钢筋间距IOmm,钢筋搭接长度15mm。检验方法:尺量检查。
