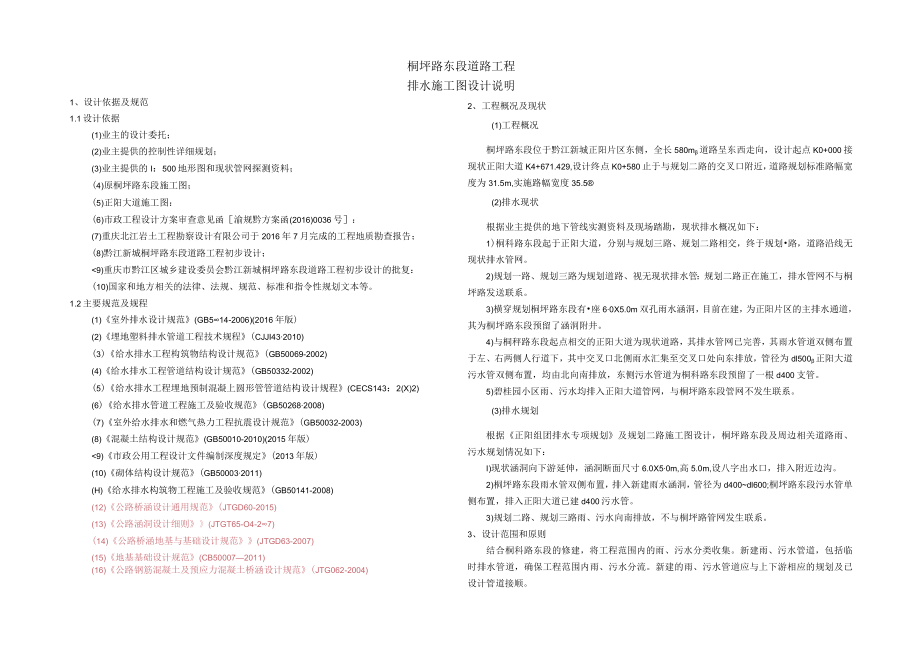

1、桐坪路东段道路工程排水施工图设计说明1、设计依据及规范1.1设计依据(1)业主的设计委托；(2)业主提供的控制性详细规划；(3)业主提供的I：500地形图和现状管网探测资料；(4)原桐坪路东段施工图；(5)正阳大道施工图：(6)市政工程设计方案审查意见函渝规黔方案函(2016)0036号：(7)重庆北江岩土工程勘察设计有限公司于2016年7月完成的工程地质勘查报告；(8)黔江新城桐坪路东段道路工程初步设计；9)重庆市黔江区城乡建设委员会黔江新城桐坪路东段道路工程初步设计的批复：(10)国家和地方相关的法律、法规、规范、标准和指令性规划文本等。1.2主要规范及规程(1)室外排水设计规范(GB51
2、4-2006)(2016年版)(2)埋地塑料排水管道工程技术规程(CJJI432010)(3)给水排水工程构筑物结构设计规范(GB50069-2002)(4)给水排水工程管道结构设计规范(GB50332-2002)(5)给水排水工程埋地预制混凝上圆形管管道结构设计规程(CECS143：2(X)2)(6)给水排水管道工程施工及验收规范(GB502682008)(7)室外给水排水和燃气热力工程抗震设计规范(GB50032-2003)(8)混凝土结构设计规范(GB50010-2010)(2015年版)9)市政公用工程设计文件编制深度规定(2013年版)(10)砌体结构设计规范(GB500032011
3、)(H)给水排水构筑物工程施工及验收规范(GB50141-2008)(12)公路桥涵设计通用规范(JTGD60-2015)(13)公路涵洞设计细则(JTGT65-O4-27)(14)公路桥涵地基与基础设计规范(JTGD63-2007)(15)地基基础设计规范(CB500072011)(16)公路钢筋混凝土及预应力混凝土桥涵设计规范(JTG062-2004)2、工程概况及现状(1)工程概况桐坪路东段位于黔江新城正阳片区东侧，全长580m道路呈东西走向，设计起点K0+000接现状正阳大道K4+671.429,设计终点K0+580止于与规划二路的交叉口附近，道路规划标准路幅宽度为31.5m,实施路幅
4、宽度35.5(2)排水现状根据业主提供的地下管线实测资料及现场踏勘，现状排水概况如下：1)桐科路东段起于正阳大道，分别与规划三路、规划二路相交，终于规划路，道路沿线无现状排水管网。2)规划一路、规划三路为规划道路、视无现状排水管：规划二路正在施工，排水管网不与桐坪路发送联系。3)横穿规划桐坪路东段有座60X5.0m双孔雨水涵洞，目前在建，为正阳片区的主排水通道，其为桐坪路东段预留了涵洞附井。4)与桐秤路东段起点相交的正阳大道为现状道路，其排水管网已完善，其雨水管道双侧布置于左、右两侧人行道下，其中交叉口北侧雨水汇集至交叉口处向东排放，管径为dl500正阳大道污水管双侧布置，均由北向南排放，东侧
5、污水管道为桐科路东段预留了一根d400支管。5)碧桂园小区雨、污水均排入正阳大道管网，与桐坪路东段管网不发生联系。(3)排水规划根据正阳组团排水专项规划及规划二路施工图设计，桐坪路东段及周边相关道路雨、污水规划情况如下：I)现状涵洞向下游延伸，涵洞断面尺寸6.0X50m,高5.0m,设八字出水口，排入附近边沟。2)桐坪路东段雨水管双侧布置，排入新建雨水涵洞，管径为d400dl600;桐坪路东段污水管单侧布置，排入正阳大道已建d400污水管。3)规划二路、规划三路雨、污水向南排放，不与桐坪路管网发生联系。3、设计范围和原则结合桐科路东段的修建，将工程范围内的雨、污水分类收集。新建雨、污水管道，包

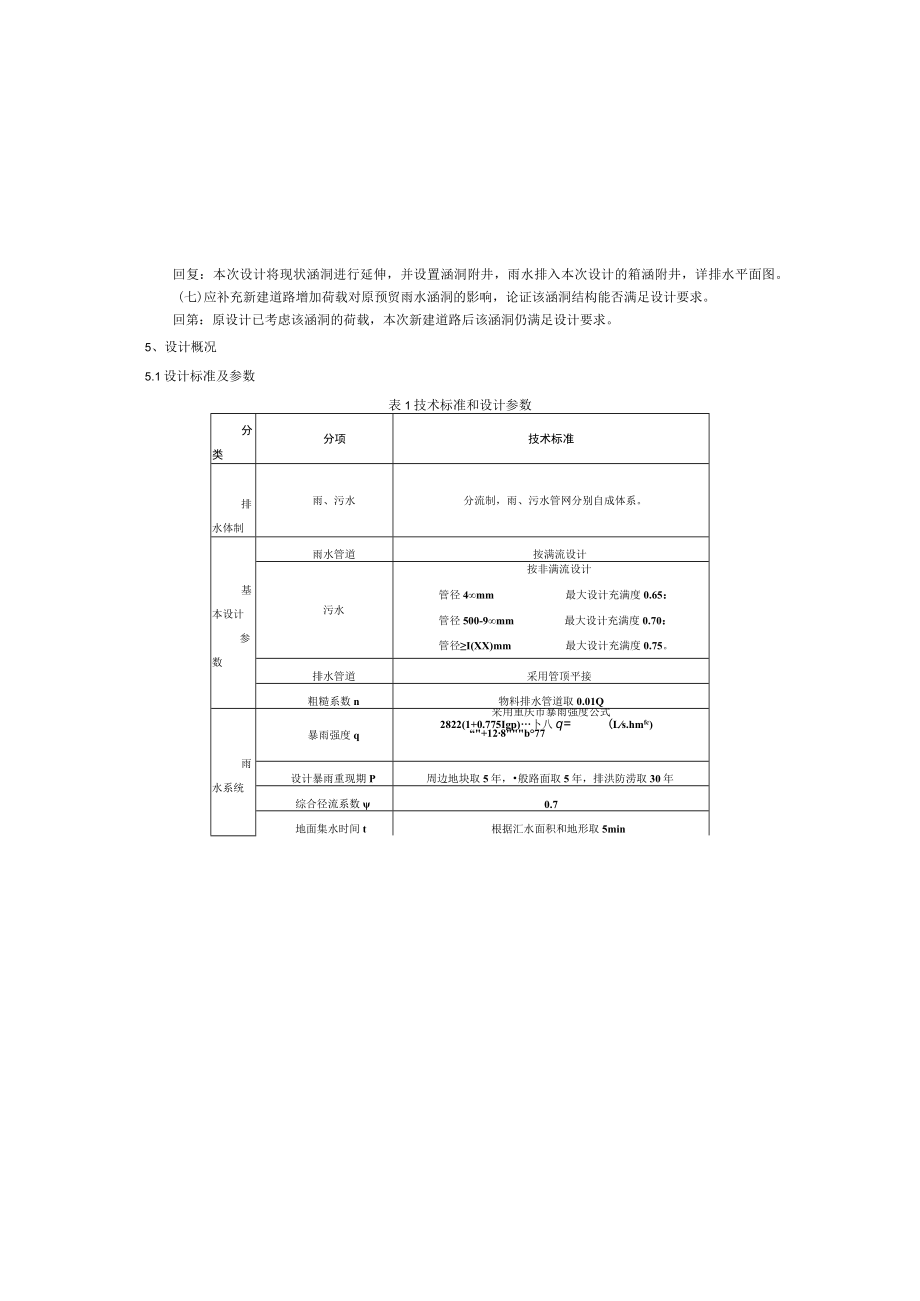

6、括临时排水管道，确保工程范围内雨、污水分流。新建的雨、污水管道应与上下游相应的规划及已设计管道接顺。回复：本次设计将现状涵洞进行延伸，并设置涵洞附井，雨水排入本次设计的箱涵附井，详排水平面图。(七)应补充新建道路增加荷载对原预贸雨水涵洞的影响，论证该涵洞结构能否满足设计要求。回第：原设计已考虑该涵洞的荷载，本次新建道路后该涵洞仍满足设计要求。5、设计概况5.1设计标准及参数表1技术标准和设计参数分类分项技术标准排水体制雨、污水分流制，雨、污水管网分别自成体系。基本设计参数雨水管道按满流设计污水按非满流设计管径4mm最大设计充满度0.65：管径500-9mm最大设计充满度0.70：管径I(XX)

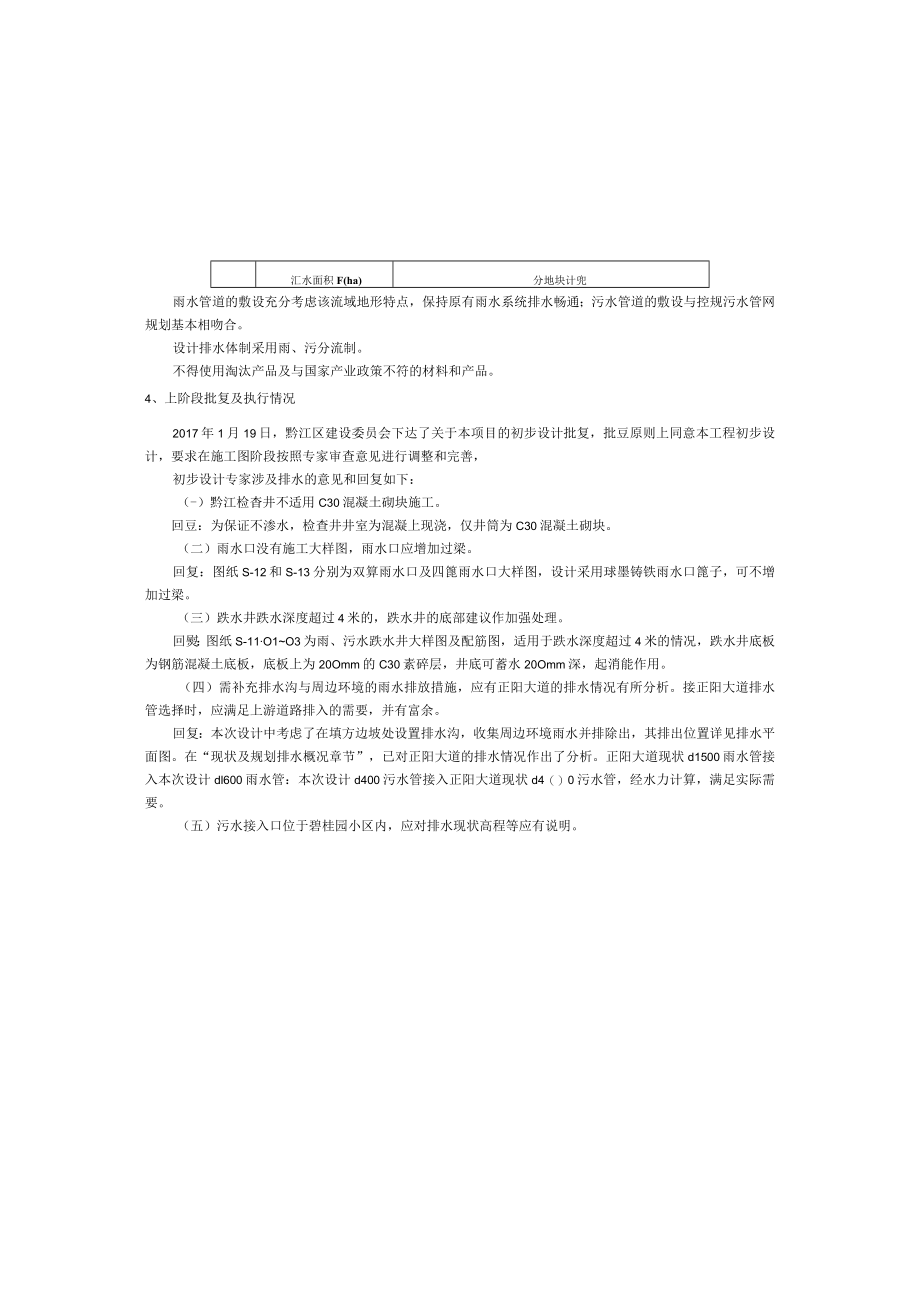

7、mm最大设计充满度0.75。排水管道采用管顶平接粗糙系数n物料排水管道取0.01Q雨水系统暴雨强度q采用重庆市暴雨强度公式2822(1+0.775Igp)卜八q=(Ls.hmfc)“+128b77设计暴雨重现期P周边地块取5年，般路面取5年，排洪防涝取30年综合径流系数0.7地面集水时间t根据汇水面积和地形取5min汇水面积F(ha)分地块计兜雨水管道的敷设充分考虑该流域地形特点，保持原有雨水系统排水畅通；污水管道的敷设与控规污水管网规划基本相吻合。设计排水体制采用雨、污分流制。不得使用淘汰产品及与国家产业政策不符的材料和产品。4、上阶段批复及执行情况2017年1月19日，黔江区建设委员会下达
8、了关于本项目的初步设计批复，批豆原则上同意本工程初步设计，要求在施工图阶段按照专家审查意见进行调整和完善，初步设计专家涉及排水的意见和回复如下：（-）黔江检杳井不适用C30混凝土砌块施工。回豆：为保证不渗水，检查井井室为混凝上现浇，仅井筒为C30混凝土砌块。（二）雨水口没有施工大样图，雨水口应增加过梁。回复：图纸S-12和S-13分别为双算雨水口及四篦雨水口大样图，设计采用球墨铸铁雨水口篦子，可不增加过梁。（三）跌水井跌水深度超过4米的，跌水井的底部建议作加强处理。回熨：图纸S-11O1O3为雨、污水跌水井大样图及配筋图，适用于跌水深度超过4米的情况，跌水井底板为钢筋混凝土底板，底板上为20O
9、mm的C30素碎层，井底可蓄水20Omm深，起消能作用。（四）需补充排水沟与周边环境的雨水排放措施，应有正阳大道的排水情况有所分析。接正阳大道排水管选择时，应满足上游道路排入的需要，并有富余。回复：本次设计中考虑了在填方边坡处设置排水沟，收集周边环境雨水并排除出，其排出位置详见排水平面图。在“现状及规划排水概况章节”，已对正阳大道的排水情况作出了分析。正阳大道现状d1500雨水管接入本次设计dl600雨水管：本次设计d400污水管接入正阳大道现状d4（）0污水管，经水力计算，满足实际需要。（五）污水接入口位于碧桂园小区内，应对排水现状高程等应有说明。回复：在“设计说明存在问题及说明”章节的第2
10、条和第3条已提出该方面的问题，我院将会及时与业主沟通，让业主提供相关资料。（六）雨水排入箱涵，而箱涵在道路下又没有，过道路后形成高差较大跌水，怎么处理，应有详图。该道路雨水排出口仅有1个：雨水自东、西两端向中间汇集，在KGH40处汇合后，自南向北，排入新建6.0X5.0m雨水涵洞的附井。5.3 污水管道设计5.3.1 污水管道平面布置水管道单侧布置在桐坪路南侧人行道下，距路缘石2.7m,管径为d400,污水管道布置如下：污水自东端向西端汇集,在K0+045处排入正阳大道现状d400污水管,服务面积为15.1hm21)本工程沿线地块污水管均能确保接入设计污水管道。5.3.2 污水排出口本工程污水
11、排出口仅有1个：污水在K0+045处排入正阳大道现状d400污水管。5.4 水力计算控制管段水力计算如下表所示。非控i时管段实际过流能力均大于控H憎段。管段编号服务面积(hnF)设计流量(Us)管径(mm)坡度过流能力(LZs)流速(ms)充满度Yl-l-Yl-50.6168.8d4000.5191.41.5满流Yi-20Yl-96.41800.3d6000.061955.26.9满流Yl-9-Yl-57.42081.6d80.032977.55.9满流Y2-1-Y2-5205626d16000.0046903.43.4满流Y2-21-Y2-86.71884.7d6(X)0.061955.26
12、.9满流Y28Y2510.32897.38d8000.032977.55.9满流Y2-5-Y1-5-437.310492.5dl6000.01513368.55.2满流涵洞6m5m0.0052006606.69满流Y2-6-Y1-5(排洪防涝计算)14845(重现期30年)d!6000.2(水力坡度)4881524.3满流分类分项技术标准污水系统人均综合污水量人均煤合污水量为420UCaPd结合规划人口密度，单位面积污水流显：按84m3d.hm2设计。设计污水流量QmaXQmax=QavexKzKs最高日平均时污水流量QavcQaVe=qx流域面积(km2)/(243600)(LZs)污水总变
13、化系数Kz按室外排水设汁规范中规定内插选取Ks雨水或地下水港入量系数，本次设计取1.15.2雨水管道设计5.2.1 雨水管道平面布置雨水管沿桐坪路南、北两侧人行道双侧布置，管道中心线距路缘石均为l2m,雨水管道布置分为两段：(1) K0+0-K0+I401)北侧雨水管自西端向东端汇集，管径为d400,主要收集路面雨水及地块雨水，在K0+140处与东侧雨水管道汇合之后，排入新建雨水涵洞的附井，汇水面积为0.6hm2;2)南侧雨水管转输正阳大道dl5(X)雨水管的雨水，向东汇流，管径为3600,在K0+140处与东侧雨水管汇合，该段雨水管主要收集路面雨水及地块雨水，汇水面积为20.0hm2,其中转
