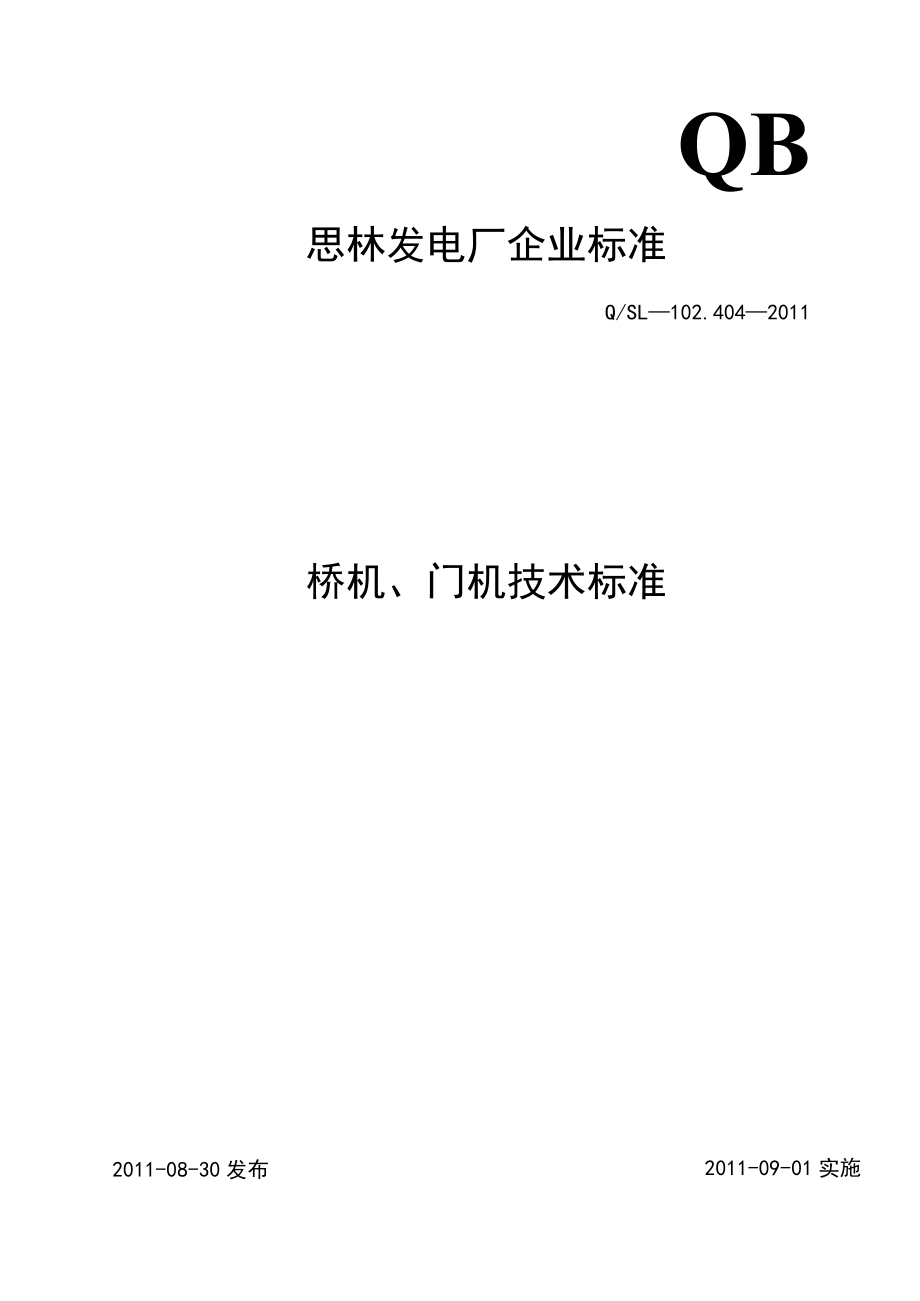

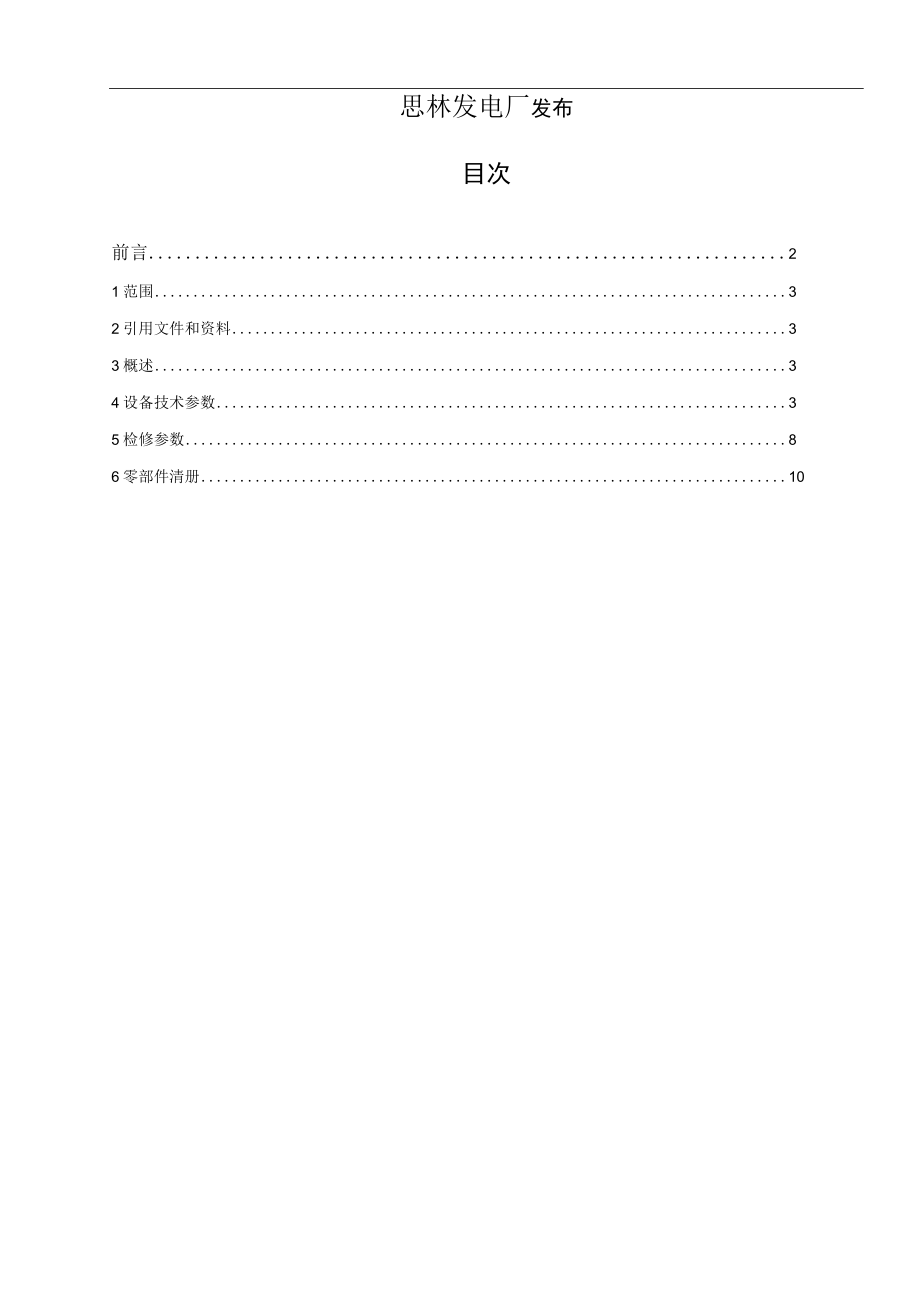

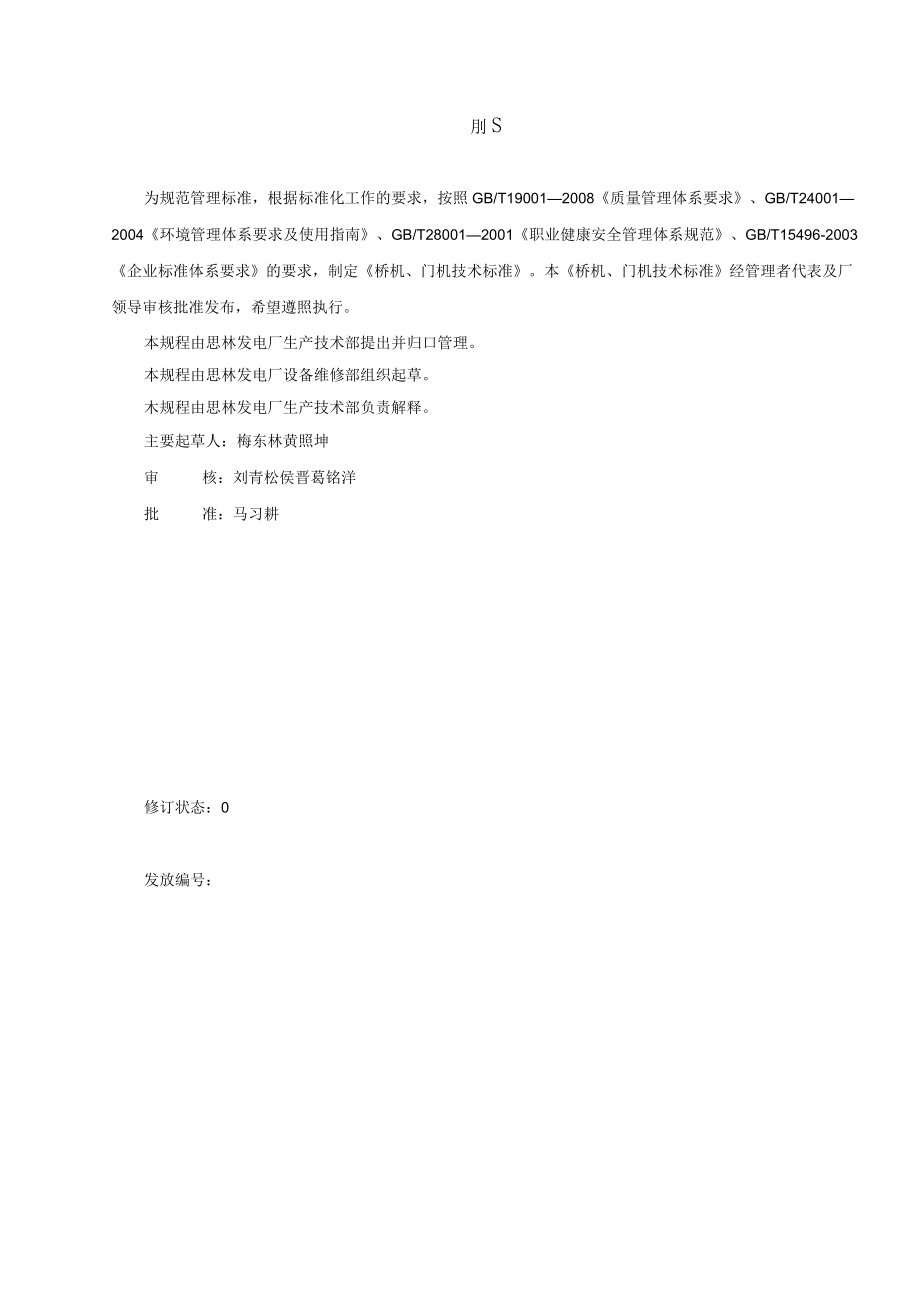

1、QB思林发电厂企业标准Q/SL102.4042011桥机、门机技术标准2011-08-30发布2011-09-01实施思林发电厂发布目次前言21范围32引用文件和资料33概述34设备技术参数35检修参数86零部件清册10刖S为规范管理标准，根据标准化工作的要求，按照GB/T190012008质量管理体系要求、GB/T240012004环境管理体系要求及使用指南、GB/T280012001职业健康安全管理体系规范、GB/T15496-2003企业标准体系要求的要求，制定桥机、门机技术标准。本桥机、门机技术标准经管理者代表及厂领导审核批准发布，希望遵照执行。本规程由思林发电厂生产技术部提出并归口管
2、理。本规程由思林发电厂设备维修部组织起草。木规程由思林发电厂生产技术部负责解释。主要起草人：梅东林黄照坤审核：刘青松侯晋葛铭洋批准：马习耕修订状态：0发放编号：思林发电厂企业标准桥机、门机技术标准Q/SL102.40420111 范围本标准规定了桥机、门机的概述、设备参数、检修参数、零部件清册等相关的技术标准。本标准适用于桥机、门机的技术管理工作。2 引用文件和资料下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规程，然而，鼓励根据本规程达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其
3、最新版本适用于本标准。主厂房500t125L26m桥式起重机使用说明书杭州新华机电工程有限公司大坝2XIOOt门式起重机安装、使用和维护说明书无锡市华锦水电装备有限公司3 概述3.1 桥式起重机桥式起重机是横架于车间、仓库和料场上空进行物料吊运的起重设备。由于它的两端坐落在高大的水泥柱或者金属支架上，形状似桥，故得名为桥机。桥式起重机是现代工业生产和起重运输中实现实现生产过程机械化、自动化得重要工具和设备。所以桥式起重机在室内外工矿企业、钢铁化工、铁路交通、港口码头以及物流周转等部门和场所均得到广泛的运用。桥式起重机的桥架沿铺设在两侧高架上的轨道纵向运行，可以充分利用桥架下面的空间吊运物料，不
4、受地面设备的阻碍。它是使用范围最广、数量最多的一种起重机械。3.2 门式起重机门式起重机是桥式起重机的一种变形。它的金属结构像门形框架，承载主梁下安装两条支脚，可以直接在地面的轨道上行走，主梁两端可以具有外伸悬臂梁。门式起重机具有场地利用率高、作业范围大、适应面广、通用性强等特点。4设备主要技术规范4.1500t125t-26m桥式起重机及其附属设备技术参数序号技术参数单位要求值规格型号帚L型号、跨度及额定起重量1桥机型号QDW1150012515t-26m2桥机跨度m26263主钩额定起重量t5005004副钩额定起重量t1251255电动葫芦额定起重量t1515二起升高度1主钩起升高度m3
5、5352副钩起升高度m50503电动葫芦起升高度m5555三工作级别1起重机工作级别A3A32主起升机构工作级别M3M33副起升机构工作级别M5M54电动葫芦起升机构工作级别M45大车运行机构工作级别M4M46小车运行机构工作级别M4M4四运行、起升速度1大车运行速度m/mim2202.222.O2小车运行速度m/mim1-10O.858.53电动葫芦快速运行速度m/mim204主钩升降速度m/mimO.122.O5副钩升降速度m/mim0.446电动葫芦升降速度m/miml10五吊钩起吊范围极限位置1主钩至上游侧大车轨道中心最小距离l32002主钩至下游侧大车轨道中心最小距离mm45443副
6、钩至下游侧大车轨道中心最小距离14004主钩吊环中心至轨顶最小距离32005起重机最大长度mm26750六轨道、轮压1轨道型号QU120QU1202最大轮压KN850七桥机外形尺寸及重量1桥机宽度nun110882主钩中心间距mm31443桥机总重t2504.2328t桥机技术参数序号技术参数单位要求值规格型号备注型号、跨度及额定起重量1桥机型号单小车桥机2桥机跨度m26263.主钩额定起重量t32324副钩额定起重量t88二起升高度1主钩起升高度m50502副钩起升高度m5050三工作级别1起重机工作级别A3A32机构工作级别M3M3四运行、起升速度1大车运行速度m/mim4402小车运行速
7、度m/mim2204主钩升降速度m/mimO.555副钩升降速度m/mim1.010五吊钩起吊范围极限位置1主钩至上游侧大车轨道中心最小距离mm20002主钩至下游侧大车轨道中心最小mm1550距离3副钩至下游侧大车轨道中心最小距离mm25504副钩至上游侧大车轨道中心最小距离mm1000六轨道、轮压1轨道型号QU120QU120七桥机重量1桥机总重t404.316t桥机技术参数序号技术参数单位要求值规格型号备注型号、跨度及额定起重量1桥机型号电动单梁桥式2桥机跨度m11113起重量t1616二起升高度1起升高度m2020三工作级别1起重机工作级别A3A32机构工作级别M3M3四运行、起升速度
8、1运行速度m/mim20mmin5升降速度m/mim3.5mmin五吊钩起吊范围极限位置1吊钩至上游侧轨道中心最小距离mm1.2932吊钩至下游侧轨道中心最小距离nun1.893桥机重量1桥机总重t5.454.42IOOt门式起重机及其附属设备技术参数主钩小车起升机构主钩小车运行机构额定起门力2IOOOkN行走载重263t工作级别Q3-中工作级别M2启闭扬程60m运行速度2.2mmin轨上扬程14m轨距8.4m吊点间距5.376m基距3.9m启闭速度2.55mrain轨道型号QUlOO钢丝绳型号28ZBB6X36SW-IWR-1770GBT8918-1988最大轮压475kN减速器M3PSF6
9、0i=40车轮直径600mm卷筒直径1500mm三合一减速器型-JK127BR77DT90L4BMGHFVS开式齿轮m=20,Z1Z2=1798功率41.5kW电动机型号YZP280M输出转速1.2rmin功率255KW速比1220转速735rrain缓冲器JlIQ-C-15制动器工作制动器YWZ5-40080制动力柜630-1250N.m安全制动器SB160泵站SBH13-15电源三相交流380V,50Hz4.5232t进水口双向清污门式起重机及其附属设备技术参数小车起升机构小车运行机构额定起门力2320kN行走载重2XlOOkN工作级别M3工作级别M3启闭扬程6.558m运行速度25.3m
10、ms起升速度2.084-4.168mmin行走距离700mm滑轮组倍率4滑块型式TS70Cmm卷筒直径IOOOmm电动推杆DG400-80-M-C钢丝绳型号20ZBB6X19W+FC-1770ZSGB/T8918最大轮压475kN减速机MC3PLSF06-45i=45.957车轮直径600mm制动器YWZ5-315/50开式齿轮Mn=UZ2Zl=10718=5.9444高度传感器QGX-B,AVM58荷重传感器HLF-310t5检修参数5.1桥机、门机检修参数序号检修项目检修工序流程工艺质量标准1吊钩拆卸检查1、放下吊钩并坐稳在地上，2、按顺序分别拆下横梁、滑轮、轴承，3、检查并清洗各部件，然
11、后上润滑油1、吊钩和横梁、滑轮轴，不准有裂纹（20倍放大镜观看），2、螺纹不应松脱滑牙，轴承应完好，3、吊钩危险断面磨损超过原高度的10%应更换新钩2钢丝绳1、断丝检查，2、钢丝磨损和腐蚀检查，3、钢丝绳变形检查，4、钢丝绳上润滑油1、当钢丝绳由于磨损、绳径尺寸为原尺寸的60%时，应报废。2、钢丝绳打结，芯子外露，断肢的应报废。3滑轮组1、滑轮拆装、清洗润滑，2、滑轮槽检修3、轴孔检查1、滑轮轴不得有裂纹，轴颈磨损不超过原直径的30%；圆锥度不大于5%。4卷筒1、卷筒绳槽的检修，2、卷筒表面的检修1、卷筒壁厚不应小于原厚度的85%。2、卷筒表面不应有裂纹，压板螺钉不应松动。1、车轮滚动面磨损的检修，2、车轴检修1、轴颈大修后的椭圆度和圆锥度不应大于5车轮0.03mm,用磁力探伤检查，轴上不得有裂纹，划伤深度不应超过0.03皿6轴承1、滚动轴承检查，2、滚动轴承密封润滑。1、内、外圈工作面有裂纹时应更换轴承。2、密封老化、破损或失效应更换。3、轴承润滑应始终保持良好的状态。7齿轮与减速器1、齿轮检查，2、轴检查,修。3、减速器检1、齿轮不允许有裂纹，2、轴上不得有裂纹，轴的变曲度不应超过0.03mm。8联轴器1、齿形联轴器齿面检查，1、注意联轴节螺丝磨损。2、注意滑块磨损情况。3、运行时无异常音响、跳动和轴向窜
