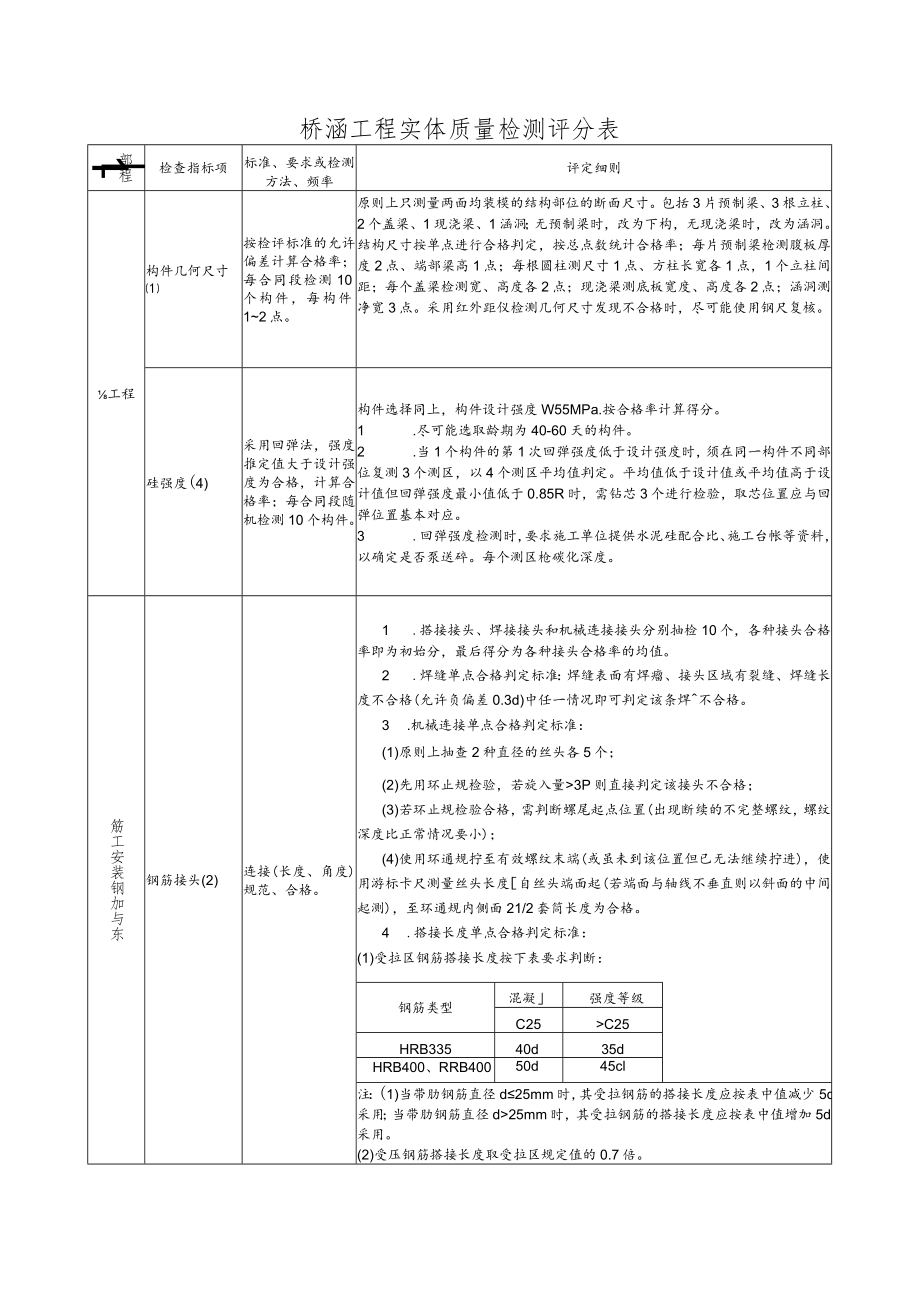

1、桥涵工程实体质量检测评分表部程1检查指标项标准、要求或检测方法、频率评定细则工程构件几何尺寸按检评标准的允许偏差计算合格率；每合同段检测10个构件，每构件12点。原则上只测量两面均装模的结构部位的断面尺寸。包括3片预制梁、3根立柱、2个盖梁、1现浇梁、1涵洞；无预制梁时，改为下构，无现浇梁时，改为涵洞。结构尺寸按单点进行合格判定，按总点数统计合格率；每片预制梁枪测腹板厚度2点、端部梁高1点；每根圆柱测尺寸1点、方柱长宽各1点，1个立柱间距；每个盖梁检测宽、高度各2点；现浇梁测底板宽度、高度各2点；涵洞测净宽3点。采用红外距仪检测几何尺寸发现不合格时，尽可能使用钢尺复核。硅强度(4)采用回弹法，
2、强度推定值大于设计强度为合格，计算合格率；每合同段随机检测10个构件。构件选择同上，构件设计强度W55MPa.按合格率计算得分。1 .尽可能选取龄期为40-60天的构件。2 .当1个构件的第1次回弹强度低于设计强度时，须在同一构件不同部位复测3个测区，以4个测区平均值判定。平均值低于设计值或平均值高于设计值但回弹强度最小值低于0.85R时，需钻芯3个进行检验，取芯位置应与回弹位置基本对应。3 .回弹强度检测时，要求施工单位提供水泥硅配合比、施工台帐等资料，以确定是否泵送碎。每个测区枪碳化深度。筋工安装钢加与东钢筋接头(2)连接(长度、角度)规范、合格。1 .搭接接头、焊接接头和机械连接接头分别
3、抽检10个，各种接头合格率即为初始分，最后得分为各种接头合格率的均值。2 .焊缝单点合格判定标准：焊缝表面有焊瘤、接头区域有裂缝、焊缝长度不合格(允许负偏差0.3d)中任一情况即可判定该条焊不合格。3 .机械连接单点合格判定标准：(1)原则上抽查2种直径的丝头各5个；(2)先用环止规检验，若旋入量3P则直接判定该接头不合格；(3)若环止规检验合格，需判断螺尾起点位置(出现断续的不完整螺纹，螺纹深度比正常情况要小)；(4)使用环通规拧至有效螺纹末端(或虽未到该位置但已无法继续拧进)，使用游标卡尺测量丝头长度自丝头端面起(若端面与轴线不垂直则以斜面的中间起测)，至环通规内侧面21/2套筒长度为合格

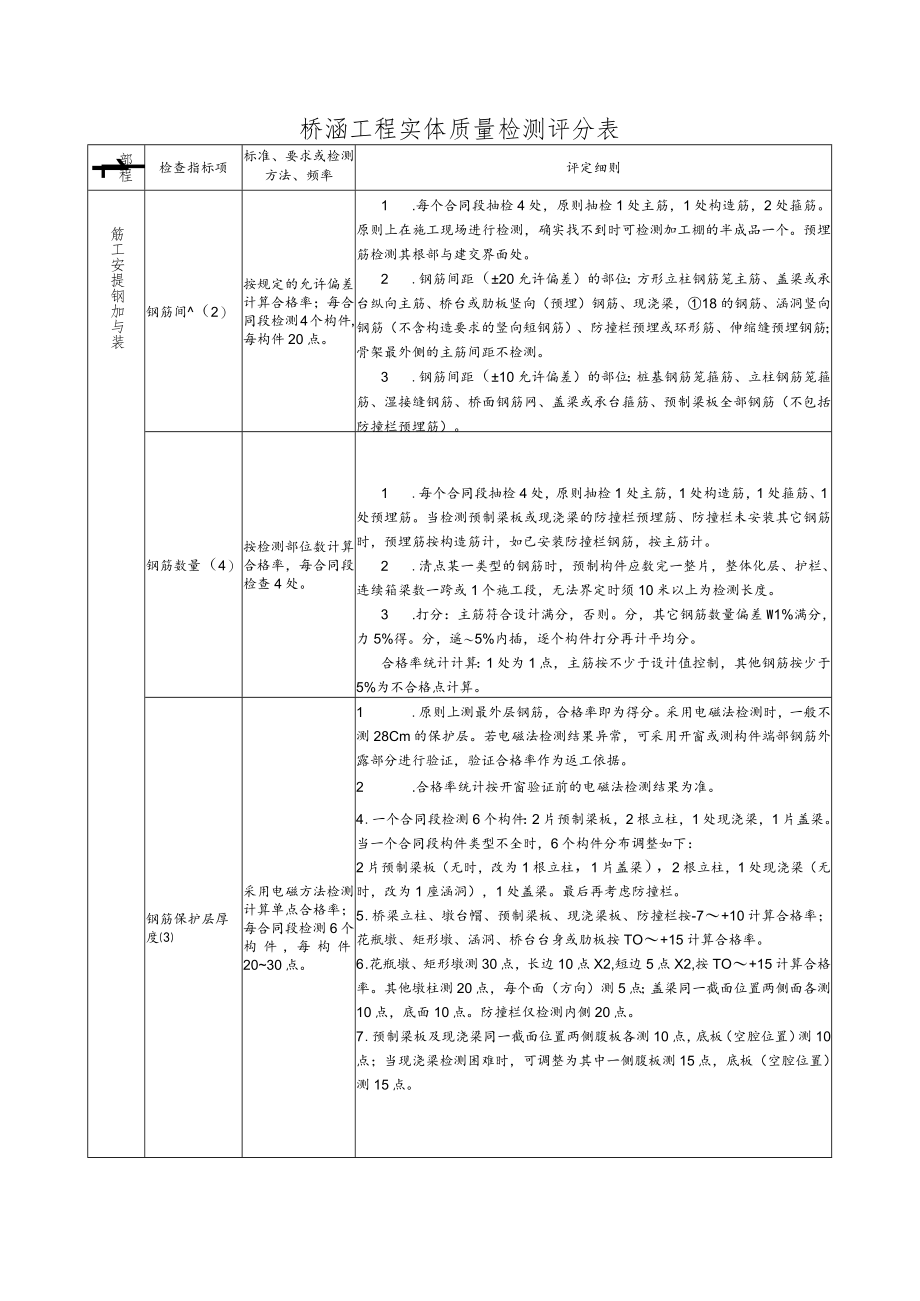

4、。4 .搭接长度单点合格判定标准：(1)受拉区钢筋搭接长度按下表要求判断：钢筋类型混凝强度等级C25C25HRB33540d35dHRB400、RRB40050d45cl注：(1)当带肋钢筋直径d25mm时，其受拉钢筋的搭接长度应按表中值减少5d采用；当带肋钢筋直径d25mm时，其受拉钢筋的搭接长度应按表中值增加5d采用。(2)受压钢筋搭接长度取受拉区规定值的0.7倍。桥涵工程实体质量检测评分表部程1检查指标项标准、要求或检测方法、频率评定细则筋工安提钢加与装钢筋间（2）按规定的允许偏差计算合格率；每合同段检测4个构件,每构件20点。1 .每个合同段抽检4处，原则抽检1处主筋，1处构造筋，2处
5、箍筋。原则上在施工现场进行检测，确实找不到时可检测加工棚的半成品一个。预埋筋检测其根部与建交界面处。2 .钢筋间距（20允许偏差）的部位：方形立柱钢筋笼主筋、盖梁或承台纵向主筋、桥台或肋板竖向（预埋）钢筋、现浇梁，18的钢筋、涵洞竖向钢筋（不含构造要求的竖向短钢筋）、防撞栏预埋或环形筋、伸缩缝预埋钢筋；骨架最外侧的主筋间距不检测。3 .钢筋间距（10允许偏差）的部位：桩基钢筋笼箍筋、立柱钢筋笼箍筋、湿接缝钢筋、桥面钢筋网、盖梁或承台箍筋、预制梁板全部钢筋（不包括防撞栏预埋筋）。钢筋数量（4）按检测部位数计算合格率，每合同段检查4处。1 .每个合同段抽检4处，原则抽检1处主筋，1处构造筋，1处箍
6、筋、1处预埋筋。当检测预制梁板或现浇梁的防撞栏预埋筋、防撞栏未安装其它钢筋时，预埋筋按构造筋计，如已安装防撞栏钢筋，按主筋计。2 .清点某一类型的钢筋时，预制构件应数完一整片，整体化层、护栏、连续箱梁数一跨或1个施工段，无法界定时须10米以上为检测长度。3 .打分：主筋符合设计满分，否则。分，其它钢筋数量偏差W1%满分，力5%得。分，遥5%内插，逐个构件打分再计平均分。合格率统计计算：1处为1点，主筋按不少于设计值控制，其他钢筋按少于5%为不合格点计算。钢筋保护层厚度采用电磁方法检测，计算单点合格率；每合同段检测6个构件,每构件2030点。1 .原则上测最外层钢筋，合格率即为得分。采用电磁法检
7、测时，一般不测28Cm的保护层。若电磁法检测结果异常，可采用开窗或测构件端部钢筋外露部分进行验证，验证合格率作为返工依据。2 .合格率统计按开窗验证前的电磁法检测结果为准。4 .一个合同段检测6个构件：2片预制梁板，2根立柱，1处现浇梁，1片盖梁。当一个合同段构件类型不全时，6个构件分布调整如下：2片预制梁板（无时，改为1根立柱，1片盖梁），2根立柱，1处现浇梁（无时，改为1座涵洞），1处盖梁。最后再考虑防撞栏。5 .桥梁立柱、墩台帽、预制梁板、现浇梁板、防撞栏按-7+10计算合格率；花瓶墩、矩形墩、涵洞、桥台台身或肋板按TO+15计算合格率。6 .花瓶墩、矩形墩测30点，长边10点X2,短边5点X2,按TO+15计算合格率。其他墩柱测20点，每个面（方向）测5点；盖梁同一截面位置两侧面各测10点，底面10点。防撞栏仅检测内侧20点。7 .预制梁板及现浇梁同一截面位置两侧腹板各测10点，底板（空腔位置）测10点；当现浇梁检测困难时，可调整为其中一侧腹板测15点，底板（空腔位置）测15点。
