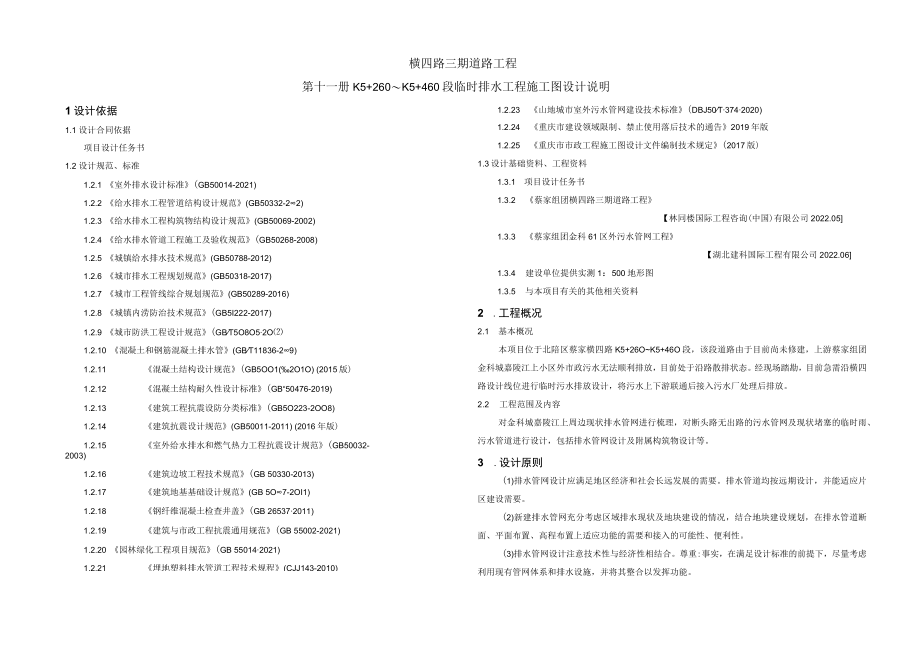

1、1设计依据1.1 设计合同依据项目设计任务书1.2 设计规范、标准1.2.1 室外排水设计标准(GB50014-2021)1.2.2 给水排水工程管道结构设计规范(GB50332-22)1.2.3 给水排水工程构筑物结构设计规范(GB50069-2002)1.2.4 给水排水管道工程施工及验收规范(GB50268-2008)1.2.5 城镇给水排水技术规范(GB50788-2012)1.2.6 城市排水工程规划规范(GB50318-2017)1.2.7 城市工程管线综合规划规范(GB50289-2016)1.2.8 城镇内涝防治技术规范(GB5I222-2017)1.2.9 城市防洪工程设计规
2、范(GBT5O8O52O1.2.10 混凝土和钢筋混凝土排水管(GBT11836-29)1.2.11 混凝土结构设计规范(GB5OO1(2O1O) (2015版)1.2.12 混凝土结构耐久性设计标准(GB“50476-2019)1.2.13 建筑工程抗震设防分类标准(GB5O223-2OO8)1.2.14 建筑抗震设计规范(GB50011-2011) (2016年版)1.2.15 室外给水排水和燃气热力工程抗震设计规范(GB50032-2003)1.2.16 建筑边坡工程技术规范(GB 50330-2013)1.2.17 建筑地基基础设计规范(GB 5O7-2OI1)1.2.18 钢纤维混凝
3、土检查井盖(GB 265372011)1.2.19 建筑与市政工程抗震通用规范(GB 55002-2021)1.2.20 园林绿化工程项目规范(GB 550142021)1.2.21 埋地塑料排水管道工程技术规程(CJJ143-2010)1.2.22 山地城市室外排水管渠设计标准(DBJ50T2962018)横四路三期道路工程第十一册K5+260K5+460段临时排水工程施工图设计说明1.2.23 山地城市室外污水管网建设技术标准(DBJ50T3742020)1.2.24 重庆市建设领域限制、禁止使用落后技术的通告2019年版1.2.25 重庆市市政工程施工图设计文件编制技术规定(2017版)
4、1.3设计基础资料、工程资料1.3.1 项目设计任务书1.3.2 蔡家组团横四路三期道路工程【林同楼国际工程咨询(中国)有限公司2022.051.3.3 蔡家组团金科61区外污水管网工程【湖北建科国际工程有限公司2022.061.3.4 建设单位提供实测1：500地形图1.3.5 与本项目有关的其他相关资料2 .工程概况2.1 基本概况本项目位于北陪区蔡家横四路K5+26OK5+46O段，该段道路由于目前尚未修建，上游蔡家组团金科城嘉陵江上小区外市政污水无法顺利排放，目前处于沿路散排状态。经现场踏勘，目前急需沿横四路设计线位进行临时污水排放设计，将污水上下游联通后接入污水厂处理后排放。2.2
5、工程范围及内容对金科城嘉陵江上周边现状排水管网进行梳理，对断头路无出路的污水管网及现状堵塞的临时雨、污水管道进行设计，包括排水管网设计及附属构筑物设计等。3 .设计原则(1)排水管网设计应满足地区经济和社会长远发展的需要。排水管道均按远期设计，并能适应片区建设需要。(2)新建排水管网充分考虑区域排水现状及地块建设的情况，结合地块建设规划，在排水管道断面、平面布置、高程布置上适应功能的需要和接入的可能性、便利性。(3)排水管网设计注意技术性与经济性相结合。尊重:事实，在满足设计标准的前提下，尽量考虑利用现有管网体系和排水设施，并将其整合以发挥功能。本工程排水管道均采用管顶平接。4.2管网设计污水

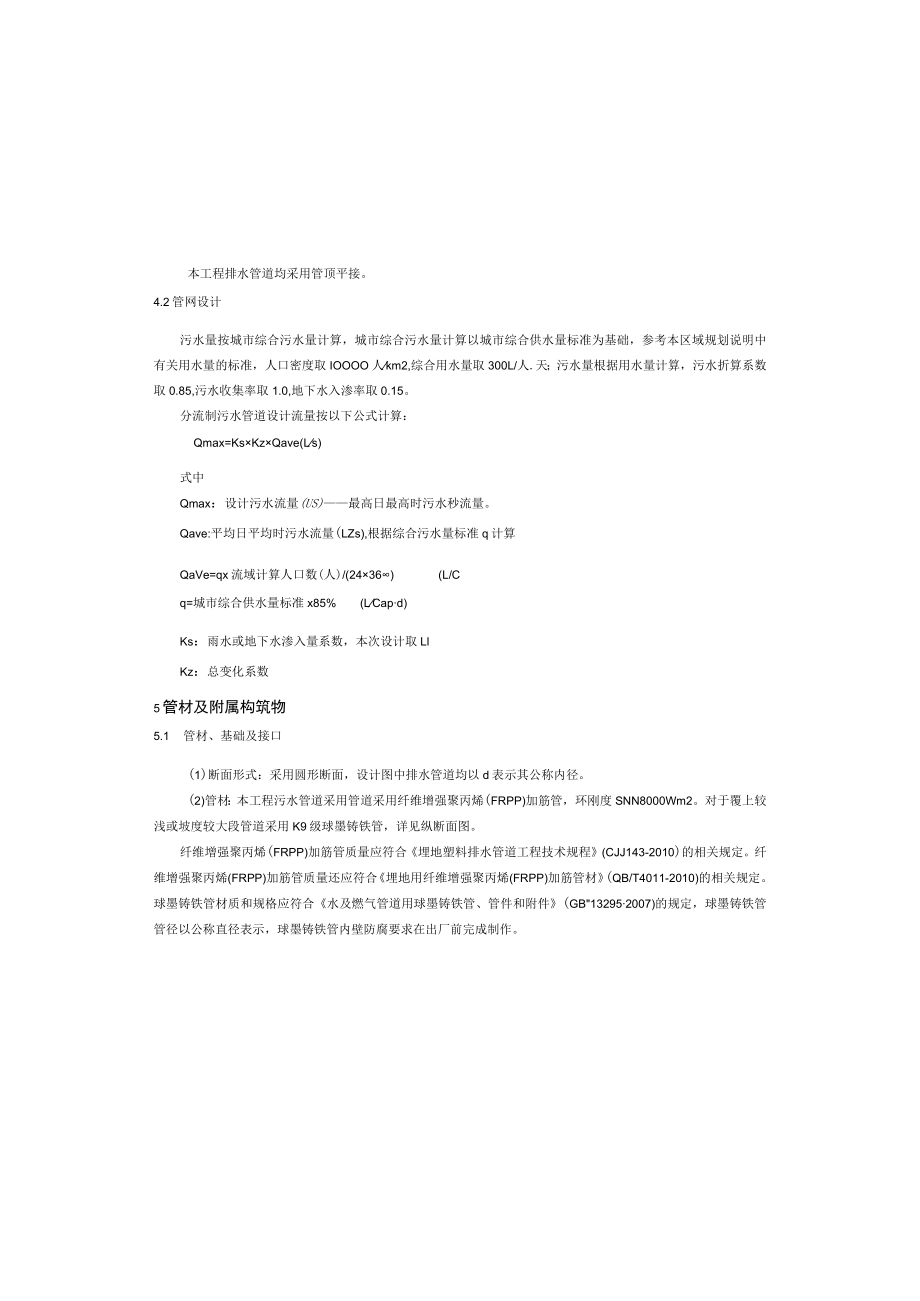

6、量按城市综合污水量计算，城市综合污水量计算以城市综合供水量标准为基础，参考本区域规划说明中有关用水量的标准，人口密度取IOOOO人km2,综合用水量取300L/人.天；污水量根据用水量计算，污水折算系数取0.85,污水收集率取1.0,地下水入渗率取0.15。分流制污水管道设计流量按以下公式计算：Qmax=KsKzQave(Ls)式中Qmax：设计污水流量(US)最高日最高时污水秒流量。Qave:平均日平均时污水流量(LZs),根据综合污水量标准q计算QaVe=qx流域计算人口数(人)/(2436)(L/Cq=城市综合供水量标准x85%(LCapd)Ks：雨水或地下水渗入量系数，本次设计取LlK
7、z：总变化系数5管材及附属构筑物5.1 管材、基础及接口(1)断面形式：采用圆形断面，设计图中排水管道均以d表示其公称内径。(2)管材：本工程污水管道采用管道采用纤维增强聚丙烯(FRPP)加筋管，环刚度SNN8000Wm2。对于覆上较浅或坡度较大段管道采用K9级球墨铸铁管，详见纵断面图。纤维增强聚丙烯(FRPP)加筋管质量应符合埋地塑料排水管道工程技术规程(CJJ143-2010)的相关规定。纤维增强聚丙烯(FRPP)加筋管质量还应符合埋地用纤维增强聚丙烯(FRPP)加筋管材(QB/T4011-2010)的相关规定。球墨铸铁管材质和规格应符合水及燃气管道用球墨铸铁管、管件和附件(GB13295

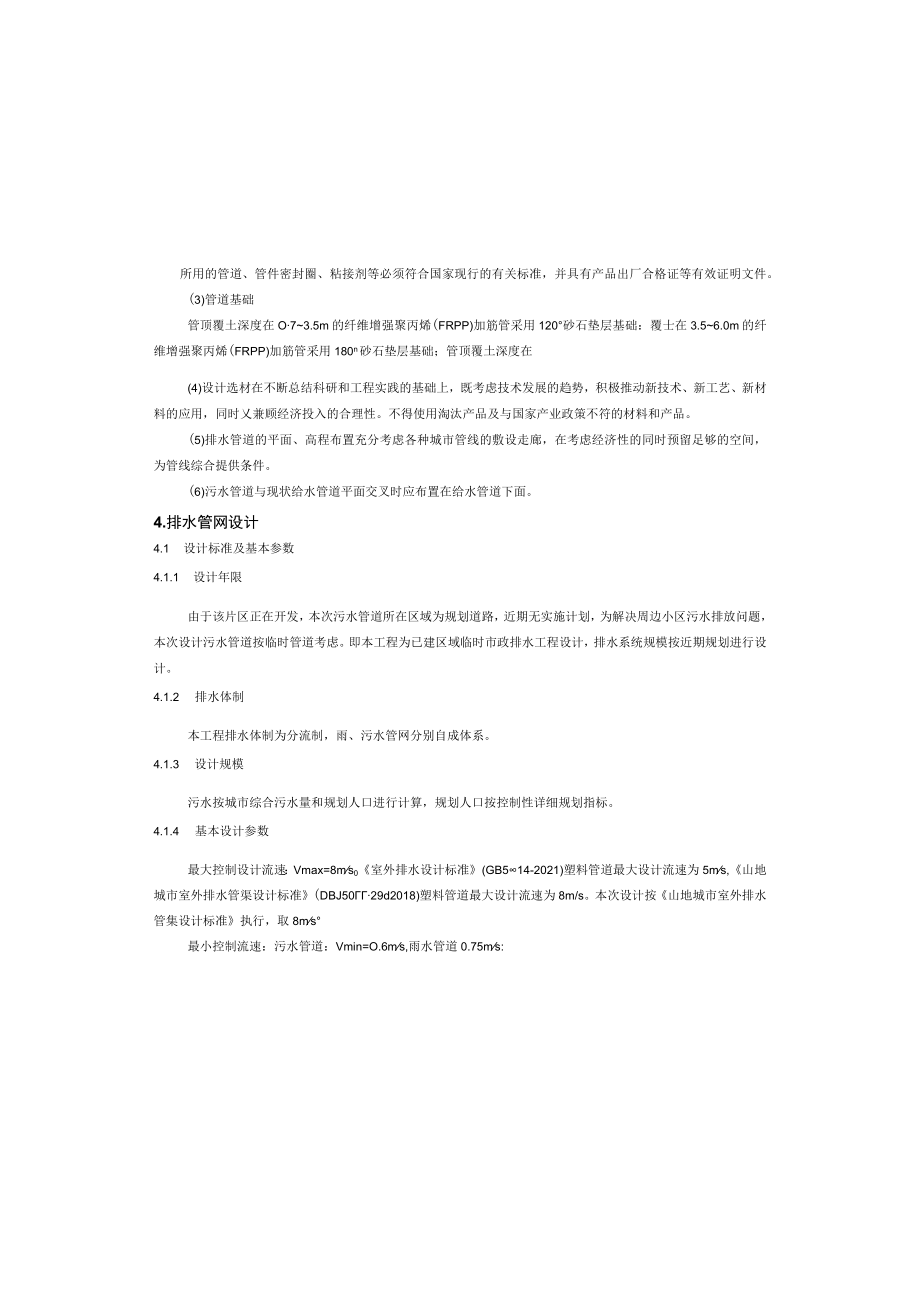

8、2007)的规定，球墨铸铁管管径以公称直径表示，球墨铸铁管内壁防腐要求在出厂前完成制作。所用的管道、管件密封圈、粘接剂等必须符合国家现行的有关标准，并具有产品出厂合格证等有效证明文件。(3)管道基础管顶覆土深度在O73.5m的纤维增强聚丙烯(FRPP)加筋管采用120砂石垫层基础：覆士在3.56.0m的纤维增强聚丙烯(FRPP)加筋管采用180n砂石垫层基础；管顶覆土深度在(4)设计选材在不断总结科研和工程实践的基础上，既考虑技术发展的趋势，积极推动新技术、新工艺、新材料的应用，同时乂兼顾经济投入的合理性。不得使用淘汰产品及与国家产业政策不符的材料和产品。(5)排水管道的平面、高程布置充分考虑
9、各种城市管线的敷设走廊，在考虑经济性的同时预留足够的空间，为管线综合提供条件。(6)污水管道与现状给水管道平面交叉时应布置在给水管道下面。4.排水管网设计4.1 设计标准及基本参数4.1.1 设计年限由于该片区正在开发，本次污水管道所在区域为规划道路，近期无实施计划，为解决周边小区污水排放问题，本次设计污水管道按临时管道考虑。即本工程为已建区域临时市政排水工程设计，排水系统规模按近期规划进行设计。4.1.2 排水体制本工程排水体制为分流制，雨、污水管网分别自成体系。4.1.3 设计规模污水按城市综合污水量和规划人口进行计算，规划人口按控制性详细规划指标。4.1.4 基本设计参数最大控制设计流速
10、：Vmax=8ms0室外排水设计标准(GB514-2021)塑料管道最大设计流速为5ms,山地城市室外排水管渠设计标准(DBJ5029d2018)塑料管道最大设计流速为8m/s。本次设计按山地城市室外排水管集设计标准执行，取8ms最小控制流速：污水管道：Vmin=O.6ms,雨水管道0.75ms:管材粗糙系数，塑料管取0.01;雨水管道按满流设计：污水按非满流设计其最大设计充满度按下表：污水管道最大设计充满度管径最大设计充满度3000.5540.65600、8000.70最小管径与最小设计坡度：最小管径控制在1300,最小设计坡度控制在i=0.003:5.3管道和构筑物抗震设计根据建筑设计抗震
11、设计规范（GB50011-2010（2016年版），本项目抗震设防烈度为6度（ag=005g）,设计地震分组为第一组：场地类别为I类。建筑结构安全等级：二级；结构设计使用年限为50年。根据室外给水排水和燃气热力工程抗震设计规范（GB500322003）第10.1.4、第5.1.11.1条及10.3.6条要求：（1）设防烈度6度、7度，符合7度抗震构造要求的埋地雨、污水管道结构可不进行抗震验算：（2）对管道和构筑物结构的抗震验算，设防烈度为6度或本规范有关各章节规定不验算，可不进行截而抗震验算。（3）同时管道抗震设计考虑采取以下措施：在下列部位应设置柔性接头及变形缝：a地基土质突变处：b穿越铁路
12、及其他重要的交通干线两端：C承插式管道的三通、四通、大于45的弯头等附件与直线管段连接处。本次设计排水管道采用的塑料管及球墨铸铁管,接口均采用承插接口,连接处均为柔性构造,接头填料为柔性材料，管道整体性较好。6管线施工6.1 管道放线本工程排水管道放线均按检查并坐标表严格放线，检查井坐标点为主线管道轴线投影与检查井横轴线交点。6.2 现场复核本工程污水上下游管线必须接顺。设计要求在施工放线时首先复核上下游现状管渠、接纳水体等的位置、标高、断面尺寸等，若与设计有不符之处，必须立即通知设计单位研窕处理。6.3 沟槽开挖管道及构筑物沟槽开挖边坡应有一定的坡度以保证施工安全。沟槽开挖边坡最陡值根据不同
13、土质按1:01.5控制（详见管道开挖断面图），如果现场条件不允许，必须采取加支撑等措施。6.4地基处理管道及构筑物地基承载力除特殊说明外，不小于015Mpa0沟槽在填方地段或沟槽超挖的，管道基础以下必须分层夯实回填，密实度不小于90%。07-50m的钢筋混凝土排水管道采用120。混凝土基础。做法详管道沟槽开挖断面图。排水管道地基处理满足排水管道对压实度和承载力的要求，且应同时满足道路工程的要求,尽量减小不均匀沉降。管道施工回填压实后，分层回填压实至现状路面高程。污水管道地基压实度和承载力达到要求，如不能达到要求的，需对基础进行换填或夯实处理。（4）管道接口纤维增强聚丙烯（FRPP）加筋管根据产
14、品技术要求采用扩口承插连接-T型橡胶圈密封，管道与检查井连接时，做法应满足埋地塑料排水管道施工（06MS201-2）及给水排水管道工程施工及验收规范（GB50268-2008）的相关规定。球墨铸铁管采用承插接口。5.2附属构筑物（1）普通检查井管道交汇处、转弯处、管径或坡度改变处、跌水处以及直线管段上每隔一定距离设置检查井。根据重庆市城市.道路品质提升技术指南（重庆市城市管理局，2019年5月）：检查井统一采用具有“防响、防滑、防位移、防坠落、防盗”功能的“五防”铸铁井盖及盖座。按其承载能力，人行道上最低选用B125类型，车行道上最低选用D400类型。井座采用圆形，井盖采用圆形；爬梯均采用球墨
15、铸铁成品。所选井盖应符合国家标准检查井盖（GB/T23858-2009）的要求。本次设计的普通排水检查井采用C30混凝土现浇。为避免在检查井盖损坏或缺失时发生行人坠落检查井的事故，排水系统检查井应设置安全网。（2）混凝土1）本项目混凝土标号为C20、C30等，详见大样图标注，抗渗等级为P6。2）混凝上应根据试验确定配比，以满足役强度和抗渗等级的要求。相应混凝上的骨料应级配良好，水灰比不应大于0.5。3）宜使用非碱活性骨料，当使用碱活性骨料时，碎中最大碱含量为30kgm34）混凝土配制中采用外加剂时，应符合混凝土外加剂应用技术规范（GB50119-2015）的规定，并应根据试验确定其适用性和相应掺入量。5）混凝土内磴含量应满足混凝土磴含量限值标准CECS53的规定。同参与进行。8危大工程根据建设工程安全生产管理条例（国务院令393号）、住房和城乡建设部危险性较大的
