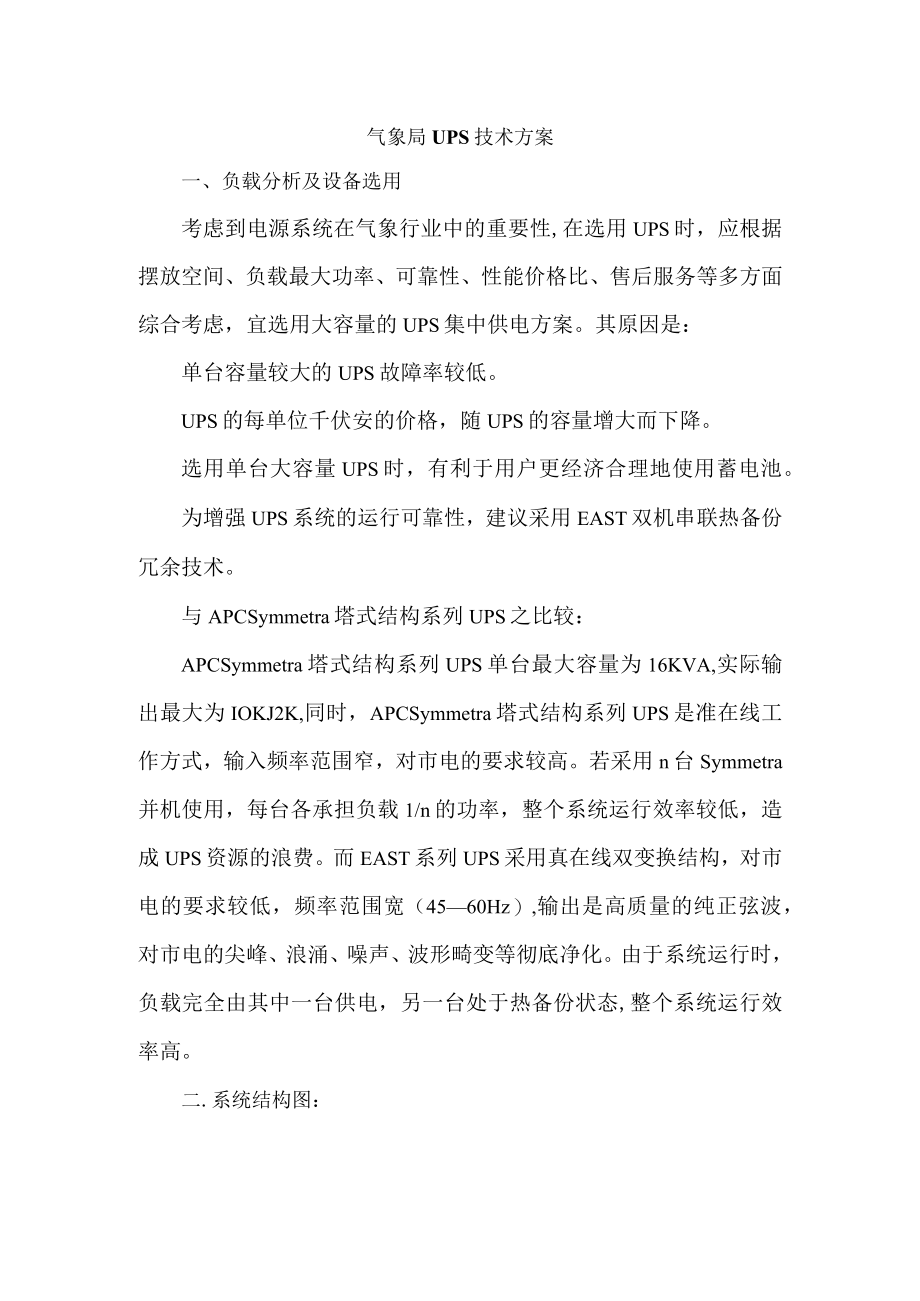

1、气象局UPS技术方案一、负载分析及设备选用考虑到电源系统在气象行业中的重要性,在选用UPS时，应根据摆放空间、负载最大功率、可靠性、性能价格比、售后服务等多方面综合考虑，宜选用大容量的UPS集中供电方案。其原因是：单台容量较大的UPS故障率较低。UPS的每单位千伏安的价格，随UPS的容量增大而下降。选用单台大容量UPS时，有利于用户更经济合理地使用蓄电池。为增强UPS系统的运行可靠性，建议采用EAST双机串联热备份冗余技术。与APCSymmetra塔式结构系列UPS之比较：APCSymmetra塔式结构系列UPS单台最大容量为16KVA,实际输出最大为IOKJ2K,同时，APCSymmetra

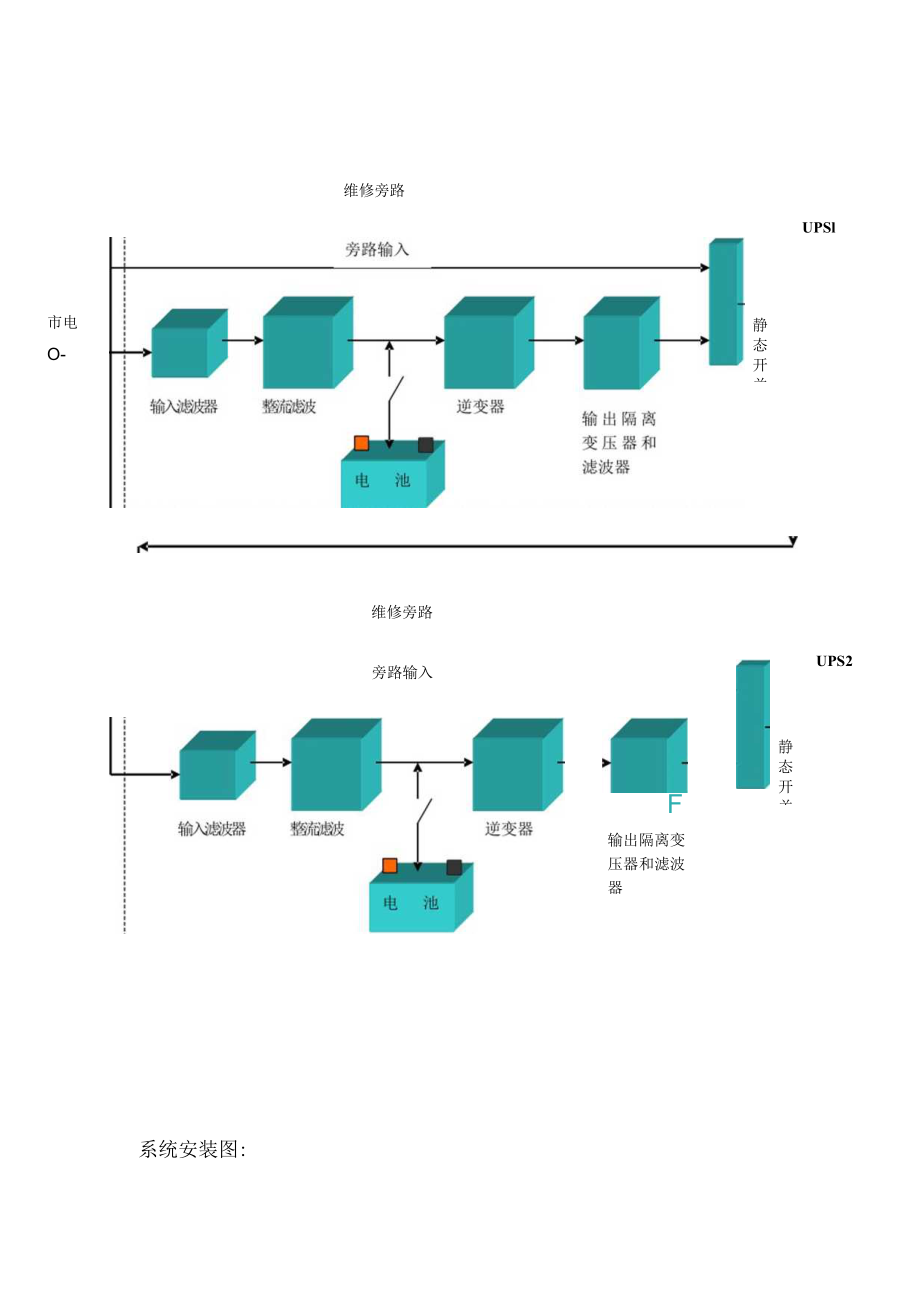

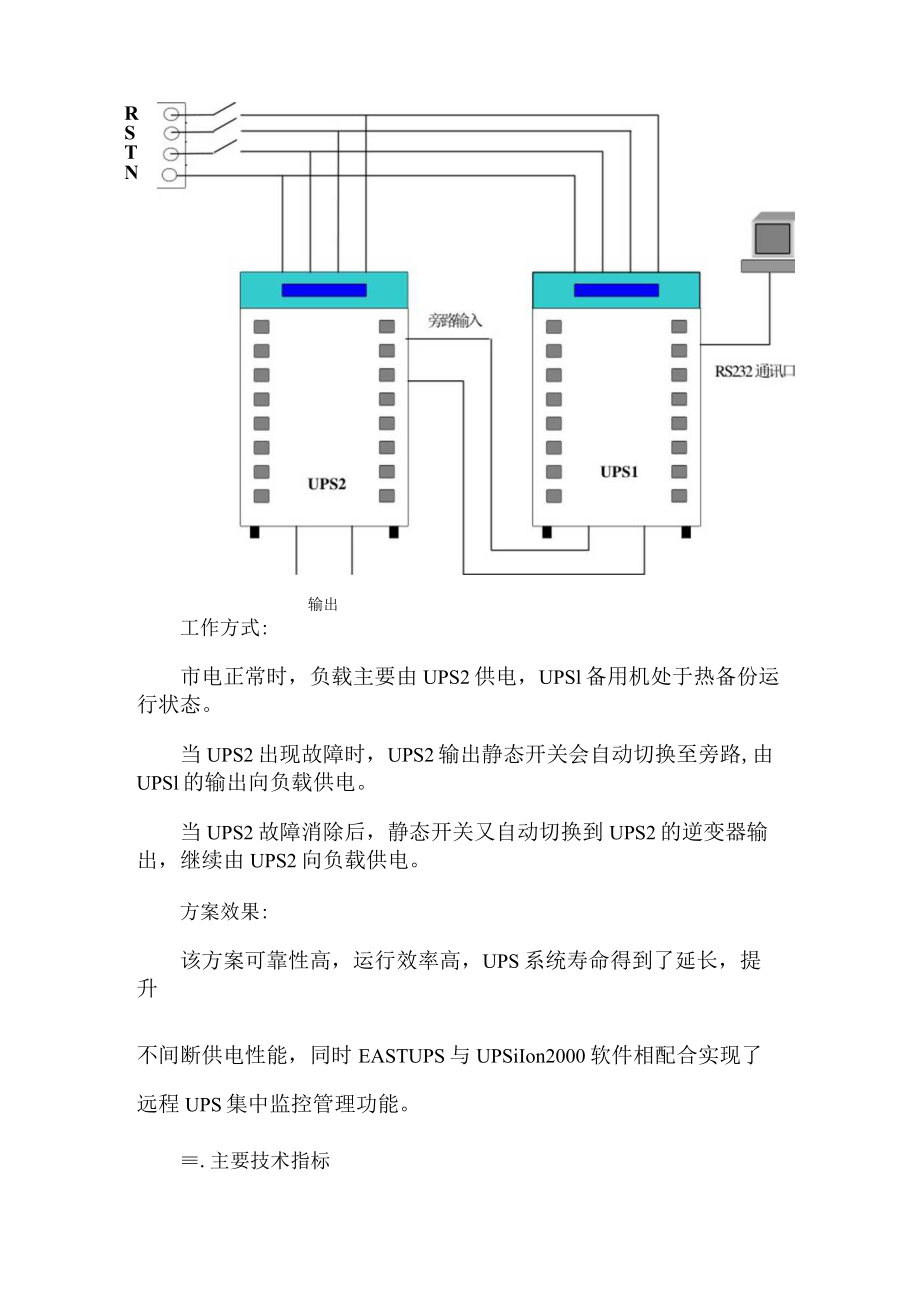

2、塔式结构系列UPS是准在线工作方式，输入频率范围窄，对市电的要求较高。若采用n台Symmetra并机使用，每台各承担负载1/n的功率，整个系统运行效率较低，造成UPS资源的浪费。而EAST系列UPS采用真在线双变换结构，对市电的要求较低，频率范围宽（4560Hz）,输出是高质量的纯正弦波，对市电的尖峰、浪涌、噪声、波形畸变等彻底净化。由于系统运行时，负载完全由其中一台供电，另一台处于热备份状态,整个系统运行效率高。二.系统结构图：维修旁路UPSl市电O-静态开关维修旁路旁路输入F静态开关UPS2系统安装图:输出隔离变压器和滤波器输出RSTN工作方式:市电正常时，负载主要由UPS2供电，UPSl
3、备用机处于热备份运行状态。当UPS2出现故障时，UPS2输出静态开关会自动切换至旁路,由UPSl的输出向负载供电。当UPS2故障消除后，静态开关又自动切换到UPS2的逆变器输出，继续由UPS2向负载供电。方案效果:该方案可靠性高，运行效率高，UPS系统寿命得到了延长，提升不间断供电性能，同时EASTUPS与UPSiIon2000软件相配合实现了远程UPS集中监控管理功能。.主要技术指标输出功率：30KVA输入电压：38020%输入频率：50Hz(4560Hz)输出电压：220Vl%输出频率:50Hz0.5%电池电压:DC192V功率因素：0.8切换时间：OmS工作方式：连续四.供货事项说明30KVAUPS台万元电池12VIOOAH节万元供货期天质量保期年五.部分重要客户(近期)客户名称工程清单移动局15KVA*11KVA*1垃圾发电厂30KVA/4H大学10KVA*12KVA*53KVA*4市住房公积金EA10K-4H市水产学院EA10K-2H集团MX15K-4H理工大学EA20K-8H市集装箱码头SL20K-4H国院商务学院EA10K-2H职业技术学校EA20K-8H信息技术学院EA15K-4H劳动保险SL60K大学国高速公路系统20K8H20KVA-50KVA集团技术支持中心
