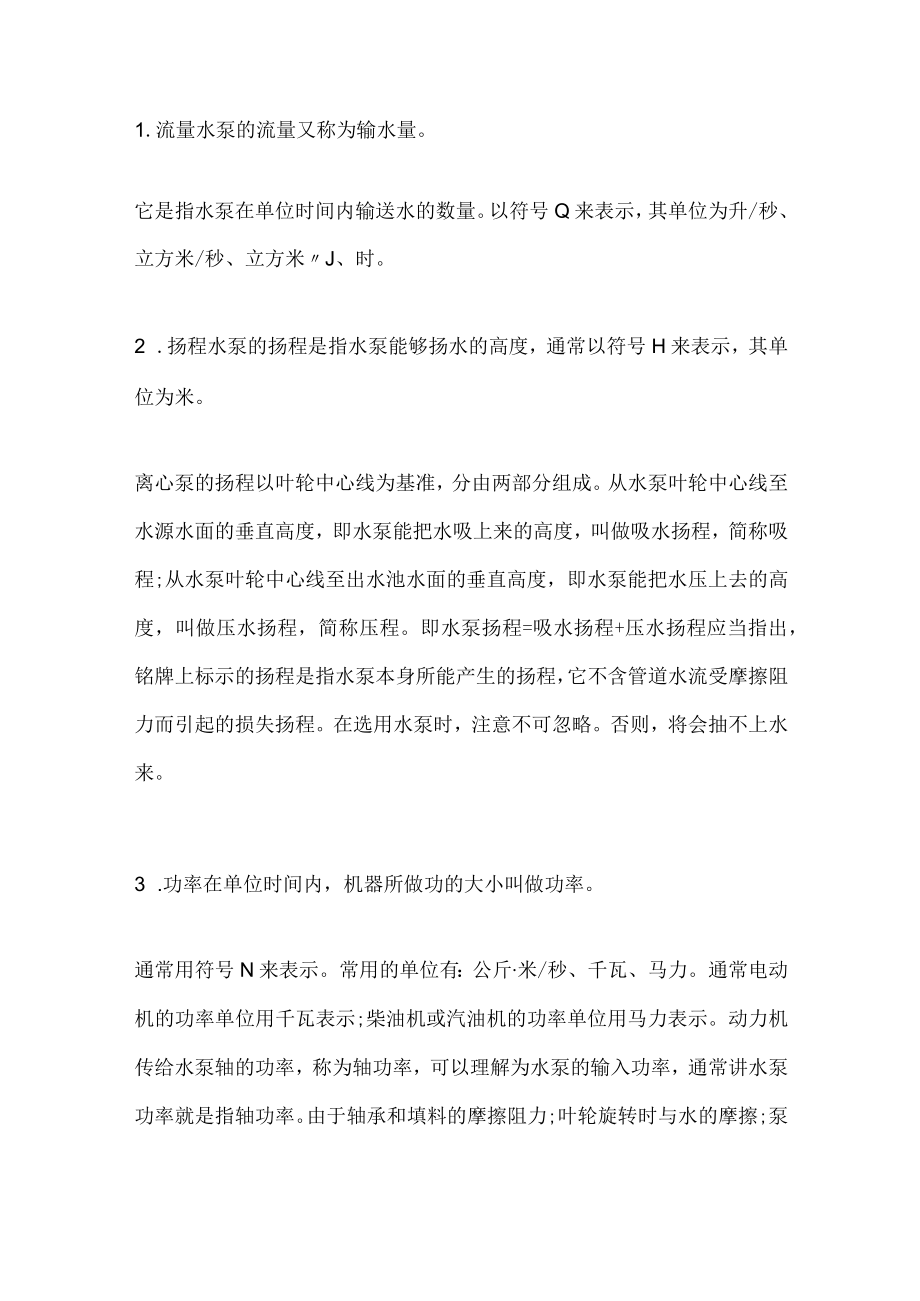

1、1.流量水泵的流量又称为输水量。它是指水泵在单位时间内输送水的数量。以符号Q来表示，其单位为升/秒、立方米/秒、立方米J、时。2 .扬程水泵的扬程是指水泵能够扬水的高度，通常以符号H来表示，其单位为米。离心泵的扬程以叶轮中心线为基准，分由两部分组成。从水泵叶轮中心线至水源水面的垂直高度，即水泵能把水吸上来的高度，叫做吸水扬程，简称吸程;从水泵叶轮中心线至出水池水面的垂直高度，即水泵能把水压上去的高度，叫做压水扬程，简称压程。即水泵扬程=吸水扬程+压水扬程应当指出，铭牌上标示的扬程是指水泵本身所能产生的扬程，它不含管道水流受摩擦阻力而引起的损失扬程。在选用水泵时，注意不可忽略。否则，将会抽不上水

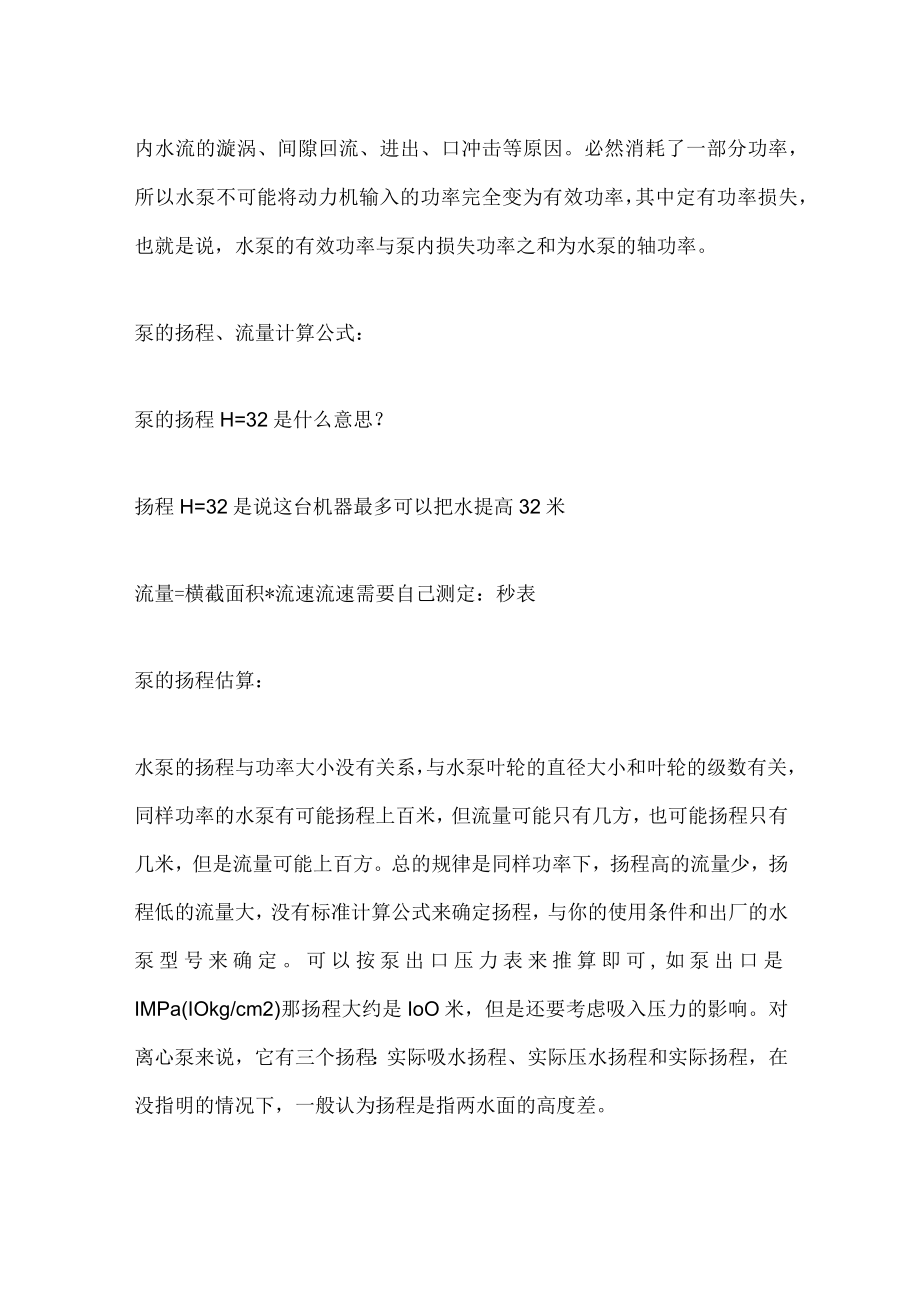

2、来。3 .功率在单位时间内，机器所做功的大小叫做功率。通常用符号N来表示。常用的单位有：公斤米/秒、千瓦、马力。通常电动机的功率单位用千瓦表示;柴油机或汽油机的功率单位用马力表示。动力机传给水泵轴的功率，称为轴功率，可以理解为水泵的输入功率，通常讲水泵功率就是指轴功率。由于轴承和填料的摩擦阻力;叶轮旋转时与水的摩擦;泵内水流的漩涡、间隙回流、进出、口冲击等原因。必然消耗了一部分功率，所以水泵不可能将动力机输入的功率完全变为有效功率，其中定有功率损失，也就是说，水泵的有效功率与泵内损失功率之和为水泵的轴功率。泵的扬程、流量计算公式：泵的扬程H=32是什么意思？扬程H=32是说这台机器最多可以把水

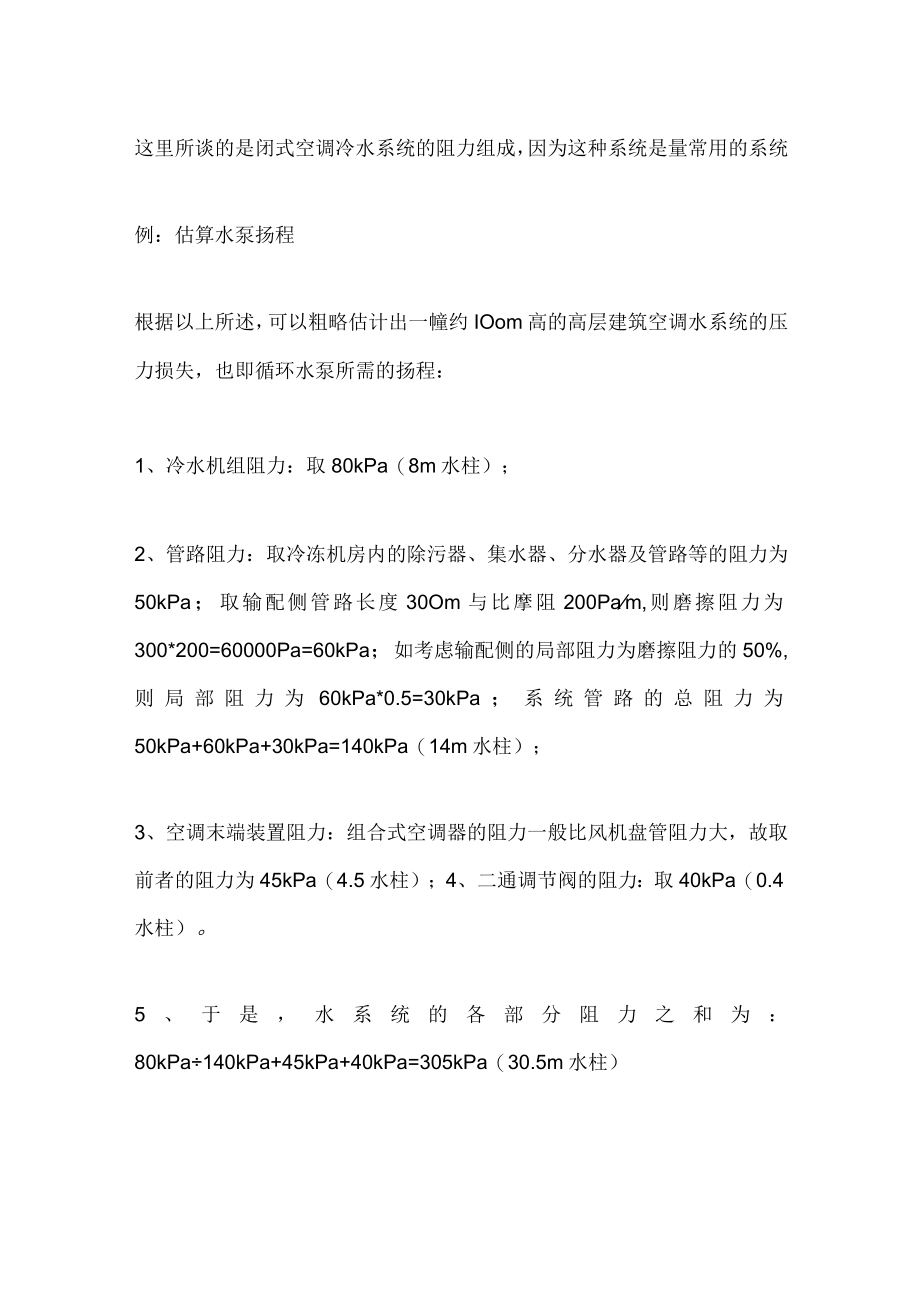

3、提高32米流量=横截面积*流速流速需要自己测定：秒表泵的扬程估算：水泵的扬程与功率大小没有关系，与水泵叶轮的直径大小和叶轮的级数有关，同样功率的水泵有可能扬程上百米，但流量可能只有几方，也可能扬程只有几米，但是流量可能上百方。总的规律是同样功率下，扬程高的流量少，扬程低的流量大，没有标准计算公式来确定扬程，与你的使用条件和出厂的水泵型号来确定。可以按泵出口压力表来推算即可,如泵出口是IMPa(IOkg/cm2)那扬程大约是IoO米，但是还要考虑吸入压力的影响。对离心泵来说，它有三个扬程：实际吸水扬程、实际压水扬程和实际扬程，在没指明的情况下，一般认为扬程是指两水面的高度差。这里所谈的是闭式空调
4、冷水系统的阻力组成，因为这种系统是量常用的系统例：估算水泵扬程根据以上所述，可以粗略估计出一幢约IOom高的高层建筑空调水系统的压力损失，也即循环水泵所需的扬程：1、冷水机组阻力：取80kPa（8m水柱）；2、管路阻力：取冷冻机房内的除污器、集水器、分水器及管路等的阻力为50kPa；取输配侧管路长度30Om与比摩阻200Pam,则磨擦阻力为300*200=60000Pa=60kPa；如考虑输配侧的局部阻力为磨擦阻力的50%,则局部阻力为60kPa*0.5=30kPa；系统管路的总阻力为50kPa+60kPa+30kPa=140kPa（14m水柱）；3、空调末端装置阻力：组合式空调器的阻力一般比风机盘管阻力大，故取前者的阻力为45kPa（4.5水柱）；4、二通调节阀的阻力：取40kPa（0.4水柱）。5、于是，水系统的各部分阻力之和为：80kPa140kPa+45kPa+40kPa=305kPa（30.5m水柱）6.水泵扬程：取10%的安全系数，则扬程H=30.5m*1.1=33.55m.根据以上估算结果，可以基本掌握类同规模建筑物的空调水系统的压力损失值范围，尤其应防止因未经过计算，过于保守，而将系统压力损失估计过大，水泵扬程选得过大，导致能量浪费。
