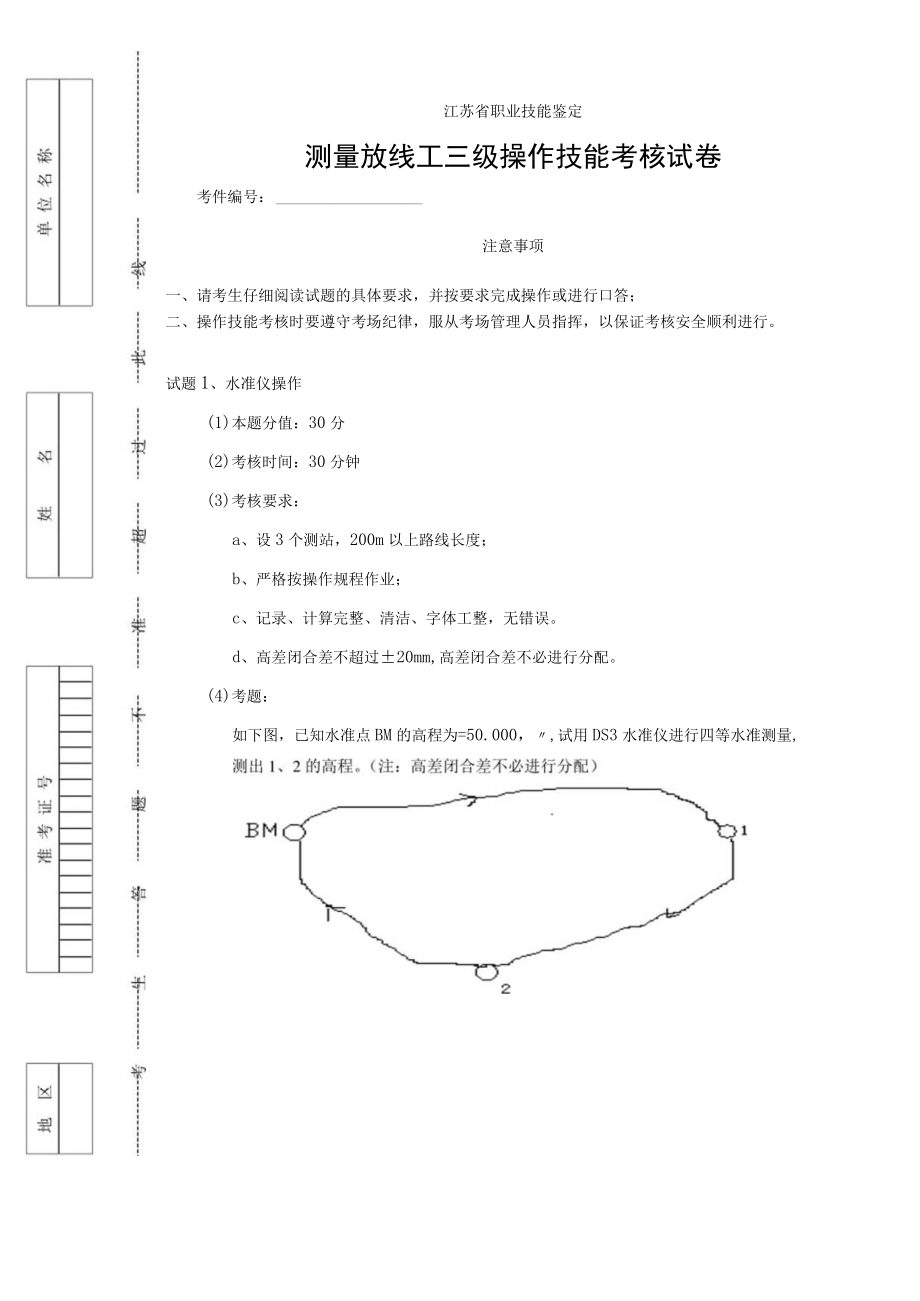

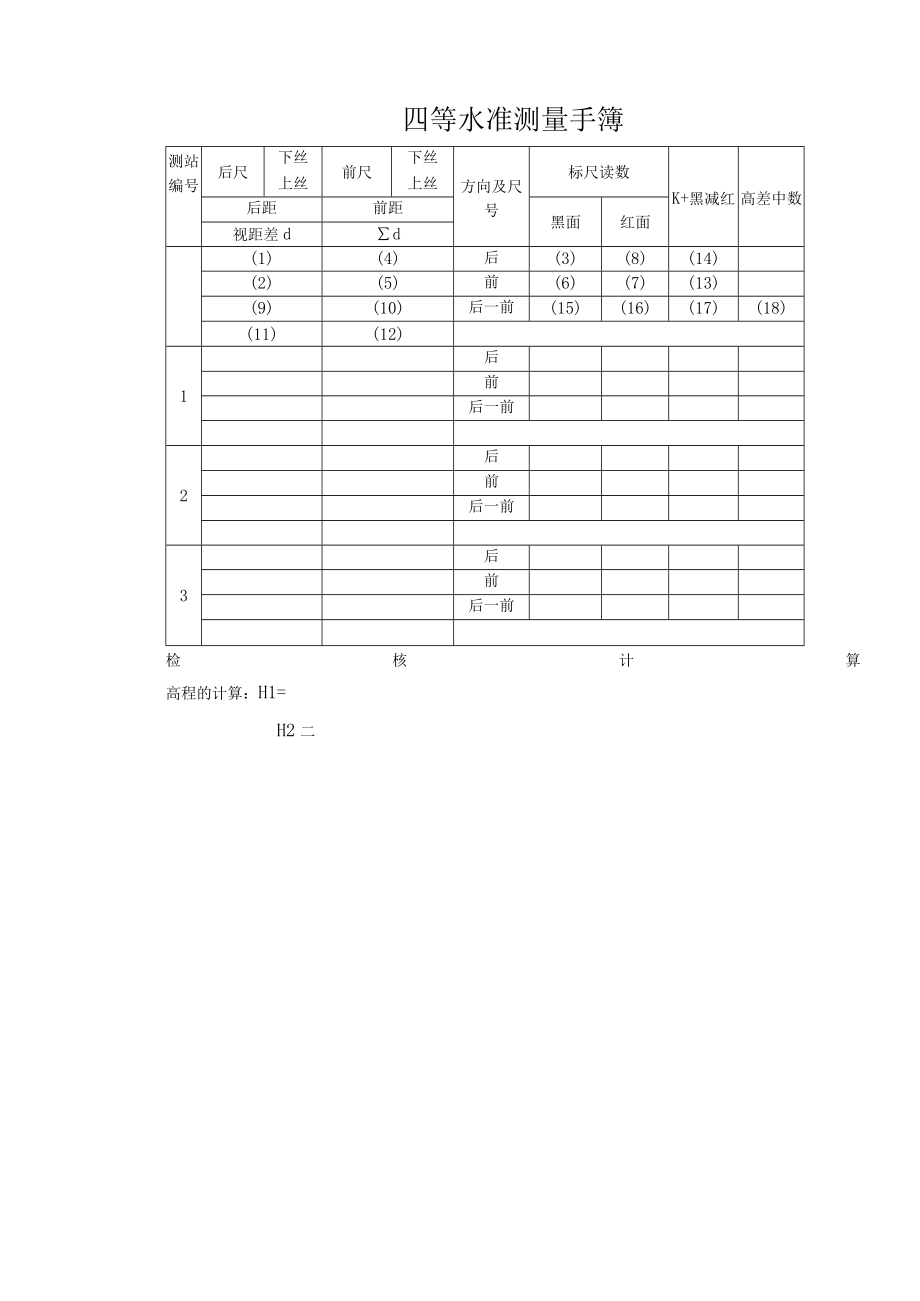

1、江苏省职业技能鉴定测量放线工三级操作技能考核试卷考件编号:注意事项一、请考生仔细阅读试题的具体要求,并按要求完成操作或进行口答;二、操作技能考核时要遵守考场纪律,服从考场管理人员指挥,以保证考核安全顺利进行。试题1、水准仪操作(1)本题分值:30分(2)考核时间:30分钟(3)考核要求:a、设3个测站,200m以上路线长度;b、严格按操作规程作业;c、记录、计算完整、清洁、字体工整,无错误。d、高差闭合差不超过20mm,高差闭合差不必进行分配。(4)考题:如下图,已知水准点BM的高程为=50.000,,试用DS3水准仪进行四等水准测量,四等水准测量手簿测站编号后尺下丝上丝前尺下丝上丝方向及尺号

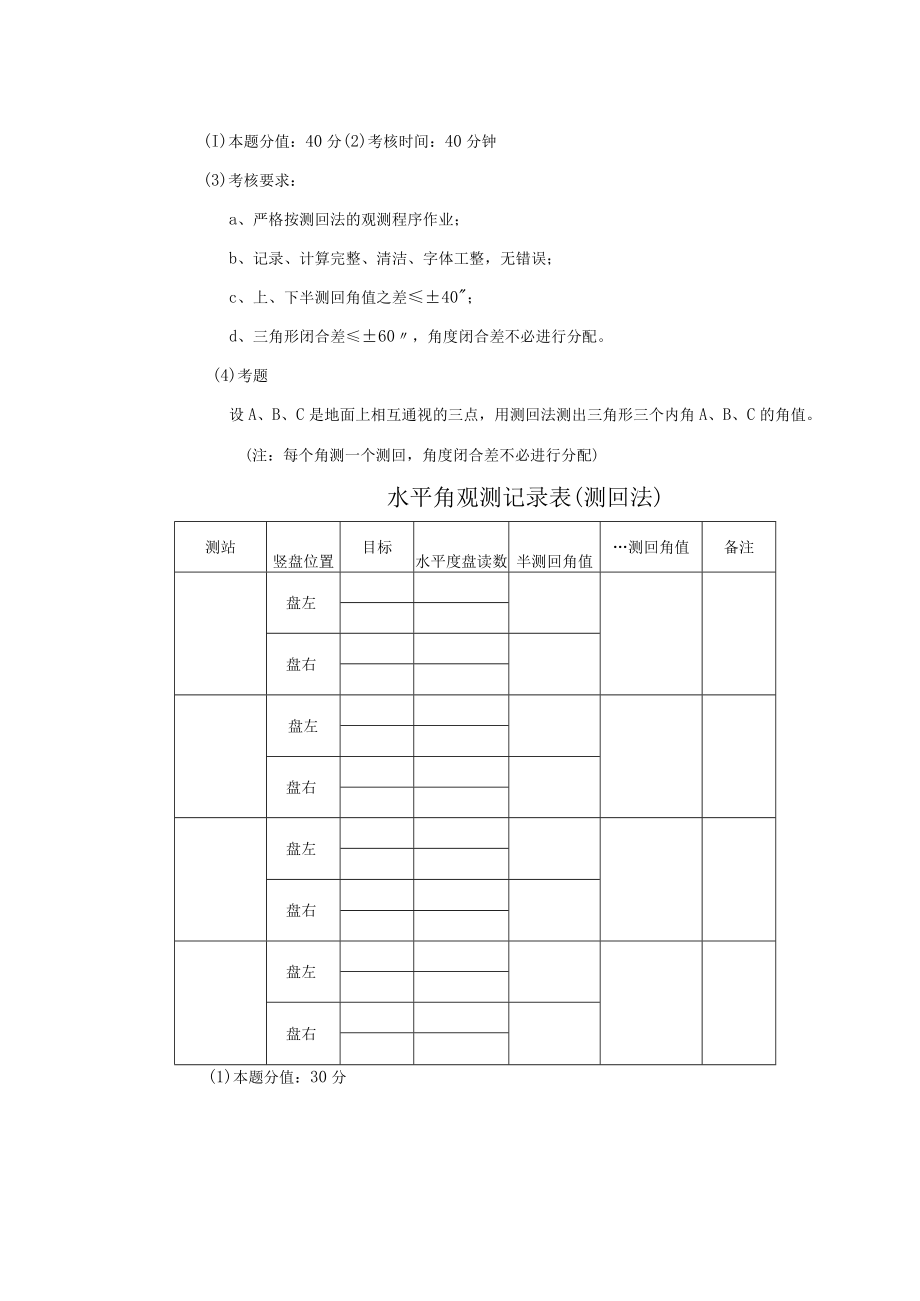

2、标尺读数K+黑减红高差中数后距前距黑面红面视距差dd(1)(4)后(3)(8)(14)(2)(5)前(6)(7)(13)(9)(10)后一前(15)(16)(17)(18)(11)(12)1后前后一前2后前后一前3后前后一前检核计算高程的计算:H1=H2二(I)本题分值:40分(2)考核时间:40分钟(3)考核要求:a、严格按测回法的观测程序作业;b、记录、计算完整、清洁、字体工整,无错误;c、上、下半测回角值之差40;d、三角形闭合差60,角度闭合差不必进行分配。(4)考题设A、B、C是地面上相互通视的三点,用测回法测出三角形三个内角A、B、C的角值。(注:每个角测一个测回,角度闭合差不必进行分配)水平角观测记录表(测回法)测站竖盘位置目标水平度盘读数半测回角值测回角值备注盘左盘右盘左盘右盘左盘右盘左盘右(1)本题分值:30分(2)考核时间:20分钟(3)考核要求:a、严格按操作规程作业,测定待测点坐标;b、记录、计算完整、清洁、字体工整,无错误;(4)考题如下图,己知测站点A、后视点B的坐标,测定C、D的坐标。(AB、BC、BD距离40m左右)全站仪测待测点坐标记录表棱镜高度为(V):0仪器高度:m点名点号,、X(m)Y(m)Z(m)测站点A45671.25685773.2682.456后视点B47896.24786553.378待测点C盘左盘右均值待测点D盘左盘右均值
