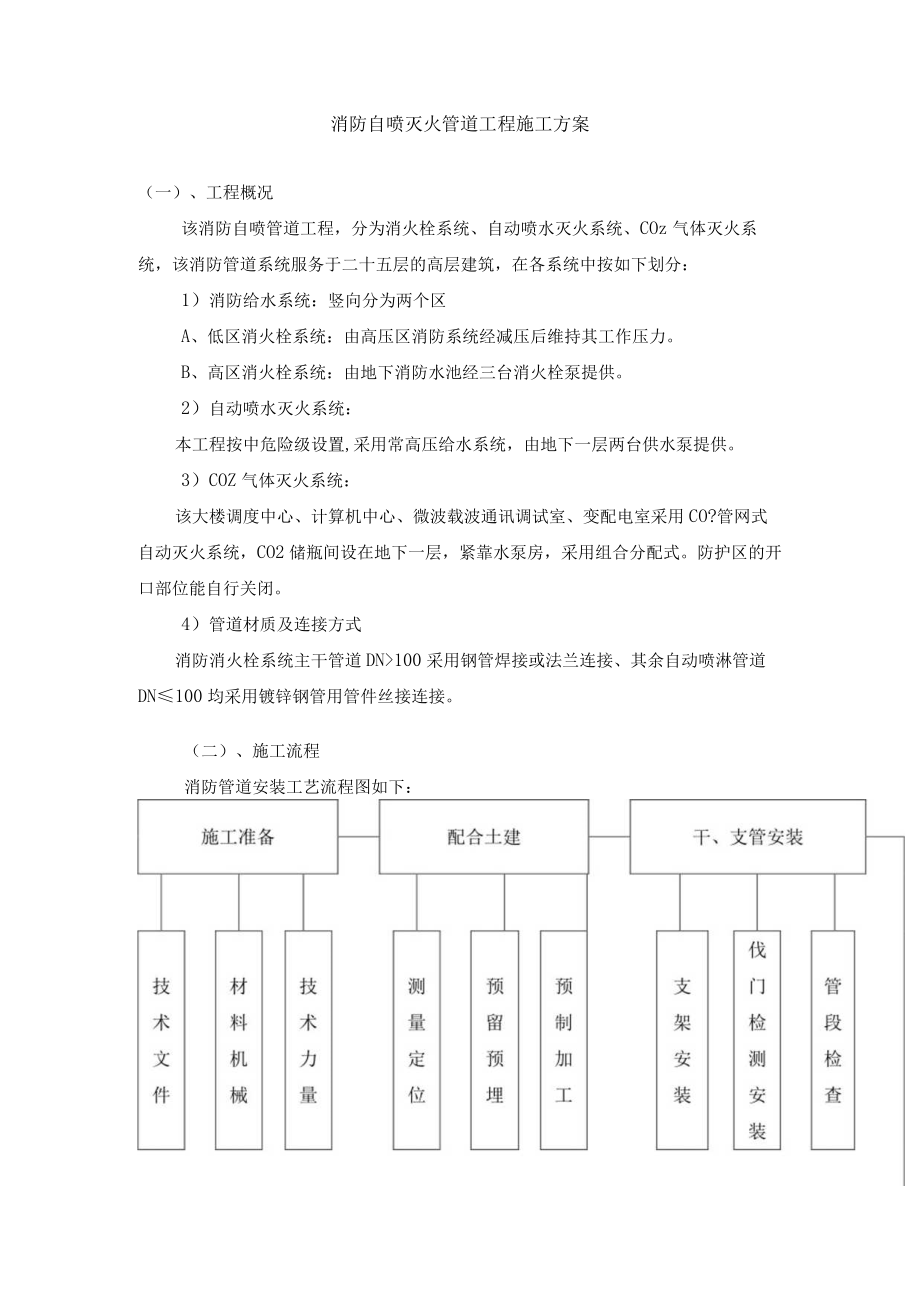

消防自喷灭火管道工程施工方案.docx_第1页
第1页 / 共3页
消防自喷灭火管道工程施工方案.docx_第2页
第2页 / 共3页

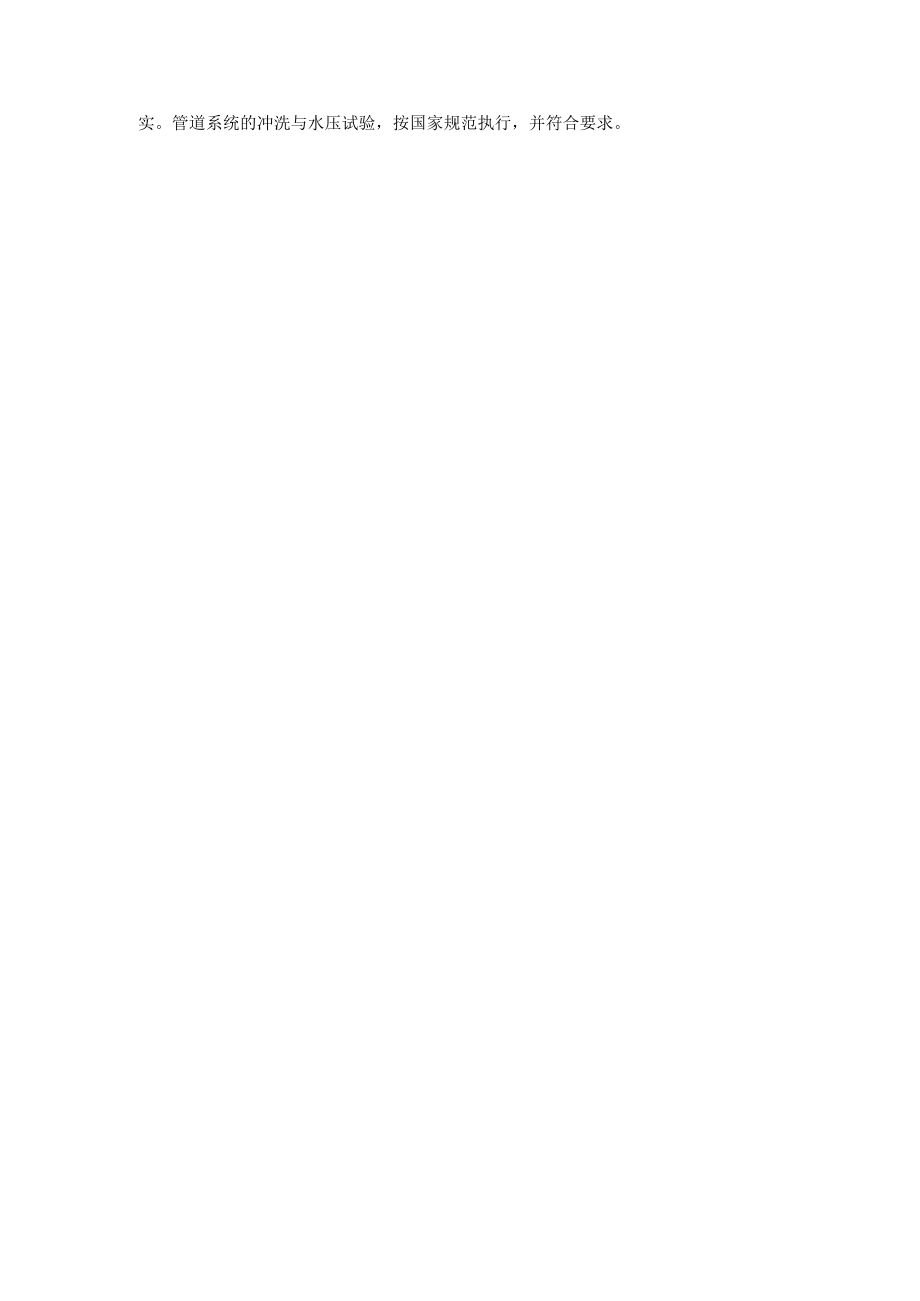

消防自喷灭火管道工程施工方案.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《消防自喷灭火管道工程施工方案.docx》由会员分享,可在线阅读,更多相关《消防自喷灭火管道工程施工方案.docx(3页珍藏版)》请在第壹文秘上搜索。

1、消防自喷灭火管道工程施工方案(一)、工程概况该消防自喷管道工程,分为消火栓系统、自动喷水灭火系统、COz气体灭火系统,该消防管道系统服务于二十五层的高层建筑,在各系统中按如下划分:1)消防给水系统:竖向分为两个区A、低区消火栓系统:由高压区消防系统经减压后维持其工作压力。B、高区消火栓系统:由地下消防水池经三台消火栓泵提供。2)自动喷水灭火系统:本工程按中危险级设置,采用常高压给水系统,由地下一层两台供水泵提供。3)COZ气体灭火系统:该大楼调度中心、计算机中心、微波载波通讯调试室、变配电室采用CO?管网式自动灭火系统,CO2储瓶间设在地下一层,紧靠水泵房,采用组合分配式。防护区的开口部位能自

2、行关闭。4)管道材质及连接方式消防消火栓系统主干管道DN100采用钢管焊接或法兰连接、其余自动喷淋管道DN100均采用镀锌钢管用管件丝接连接。(二)、施工流程消防管道安装工艺流程图如下:消防管道安装工艺流程图(三)、施工技术措施消防系统管道安装前,须对系统组件、管件及其配套设备,材料等组织复核,检查是否符合设计要求和国家现行有关标准的规定,并具有出厂合格证。喷头、信号线、水流指示及成套消火栓组件,应经国家消防产品质量监督检验中心检测合格,喷头现场安装时也须进行一次复检:喷头的型号、规格应符合要求;喷头的商标、型号、公称动作温度,制造厂及生产日期等标志应齐全;喷头外观、螺丝和密度性能试验应符合规

3、范。伐门、及水流批示器等的现场检验须按规范执行。消防水泵接合口安装,其组装应按顺序进行,伐的安装方向应使消防用水能经消防示接合口进入消防管理体制道系统。室内消火栓安装、应朝、伐门中心距地面L2米,允许偏差20毫米,伐门距箱侧面为140毫米,距箱后内表面10毫米,允许偏差5毫米。消火栓箱中的水龙带与水和快递接头绑扎好后,应据箱内构造将水龙带挂在箱内挂钉或盘在水龙带盘上。管道安装前,须清除管内污垢、杂物,安装时应随时清除掉入管内的杂物。管道变时,宜采用用异接头,弯头处不准采用芯,准许采用补芯为上可用1个。四上不应超过2个。管道的连接、支架的安装除符合国家现行标准外,须注意支、吊架安装位置不应妨碍喷头的喷水效果,支吊架与喷头之间距离不宜小于300毫米,与末端喷头之间的距离不宜大于750毫米。管道穿墙体或楼板时应加设套管,套管长度不得小于墙体厚度,穿楼板时则应高离地面50毫米,管道的焊接不得位于套管内。套管与管道的间隙须用阻燃材料填充密实。管道系统的冲洗与水压试验,按国家规范执行,并符合要求。
