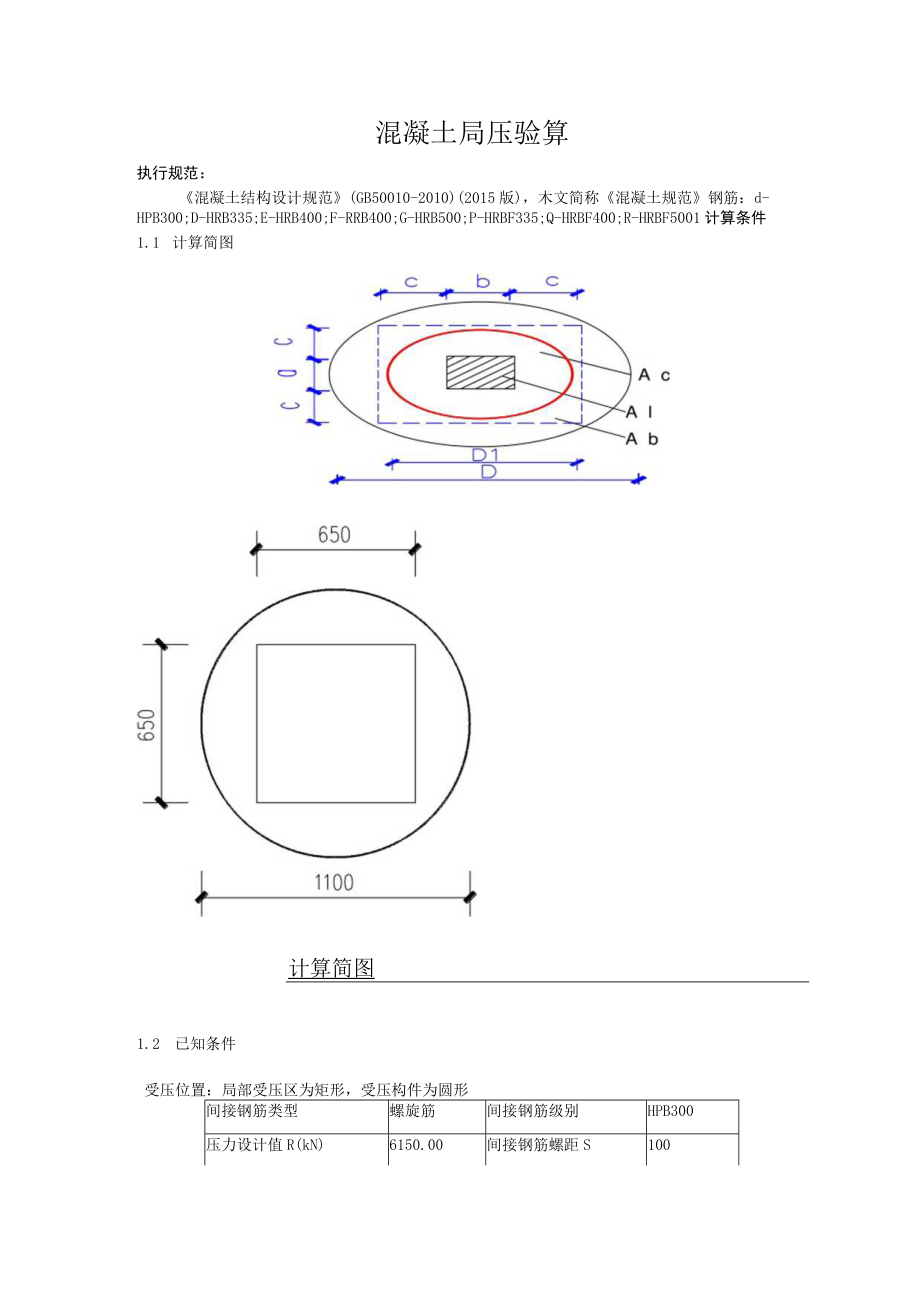

混凝土局压验算.docx_第1页
第1页 / 共3页

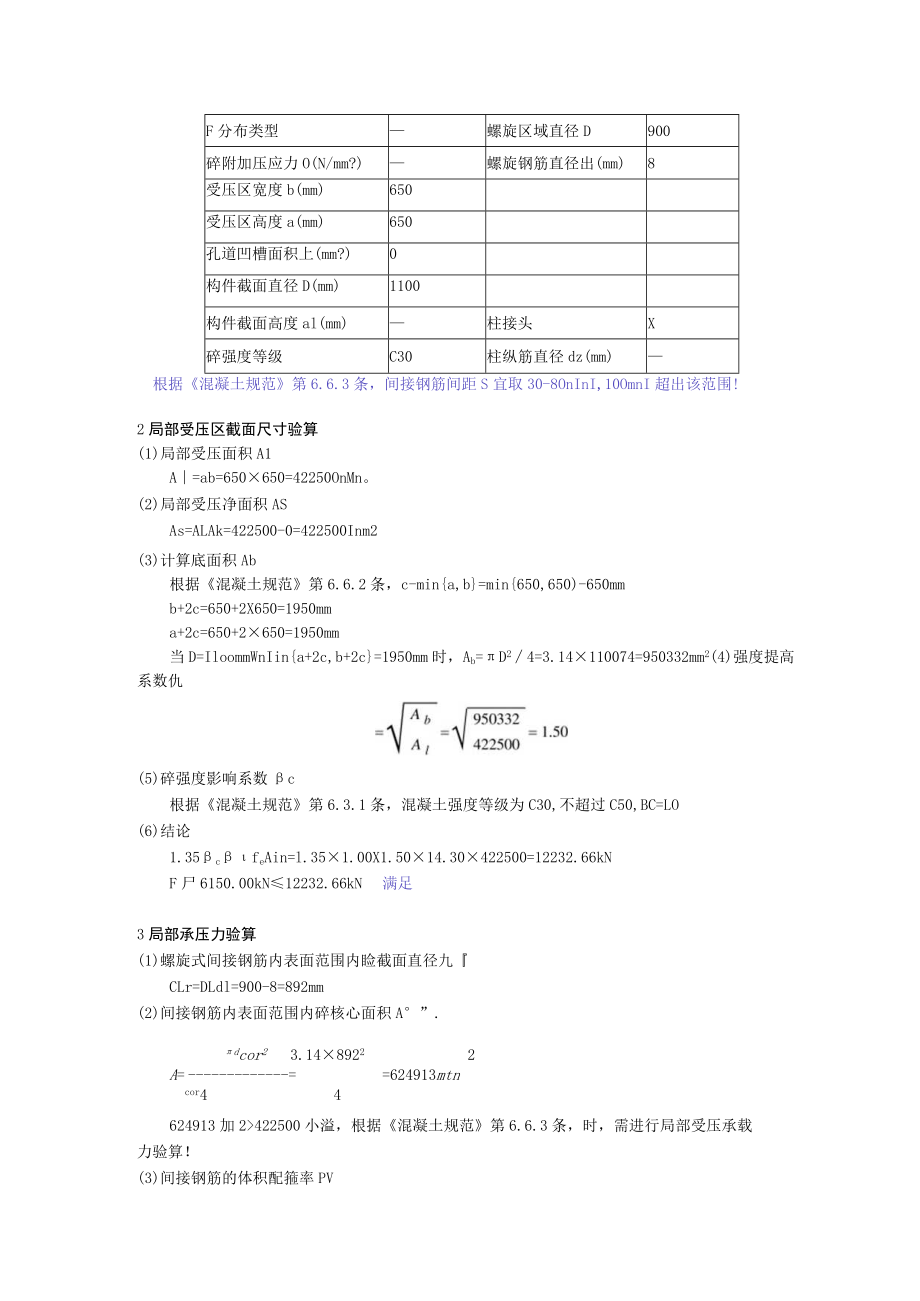

混凝土局压验算.docx_第2页
第2页 / 共3页

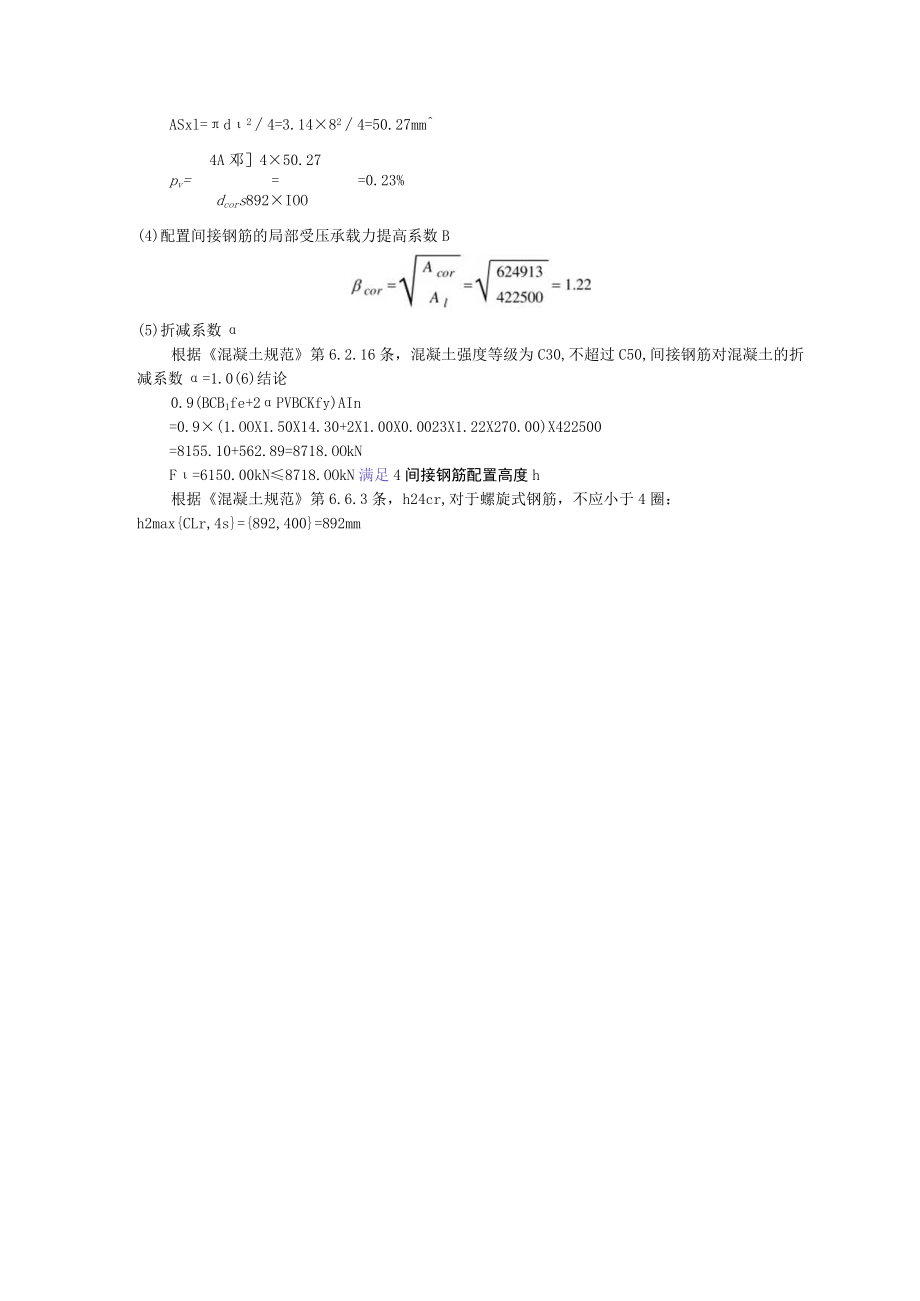

混凝土局压验算.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《混凝土局压验算.docx》由会员分享,可在线阅读,更多相关《混凝土局压验算.docx(3页珍藏版)》请在第壹文秘上搜索。

1、混凝土局压验算执行规范:混凝土结构设计规范(GB50010-2010)(2015版),木文简称混凝土规范钢筋:d-HPB300;D-HRB335;E-HRB400;F-RRB400;G-HRB500;P-HRBF335;Q-HRBF400;R-HRBF5001计算条件1.1 计算简图计算简图1.2 已知条件受压位置:局部受压区为矩形,受压构件为圆形间接钢筋类型螺旋筋间接钢筋级别HPB300压力设计值R(kN)6150.00间接钢筋螺距S100F分布类型螺旋区域直径D900碎附加压应力O(N/mm?)螺旋钢筋直径出(mm)8受压区宽度b(mm)650受压区高度a(mm)650孔道凹槽面积上(mm

2、?)0构件截面直径D(mm)1100构件截面高度al(mm)柱接头X碎强度等级C30柱纵筋直径dz(mm)根据混凝土规范第6.6.3条,间接钢筋间距S宜取30-8OnInI,10OmnI超出该范围!2局部受压区截面尺寸验算(1)局部受压面积A1A=ab=650650=42250OnMn。(2)局部受压净面积ASAs=ALAk=422500-0=422500Inm2(3)计算底面积Ab根据混凝土规范第6.6.2条,c-mina,b=min650,650)-650mmb+2c=650+2X650=1950mma+2c=650+2650=1950mm当D=IloommWnIina+2c,b+2c=1

3、950mm时,Ab=D24=3.14110074=950332mm2(4)强度提高系数仇(5)碎强度影响系数c根据混凝土规范第6.3.1条,混凝土强度等级为C30,不超过C50,BC=LO(6)结论1.35cfeAin=l.351.00X1.5014.30422500=12232.66kNF尸6150.00kN12232.66kN满足3局部承压力验算(1)螺旋式间接钢筋内表面范围内睑截面直径九CLr=DLdl=900-8=892mm(2)间接钢筋内表面范围内碎核心面积A”.dcor23.1489222A=624913mtncor44624913加2422500小溢,根据混凝土规范第6.6.3条

4、,时,需进行局部受压承载力验算!(3)间接钢筋的体积配箍率PVASxl=d24=3.14824=50.27mm4A邓450.27pv=0.23%dcors892IOO(4)配置间接钢筋的局部受压承载力提高系数B(5)折减系数根据混凝土规范第6.2.16条,混凝土强度等级为C30,不超过C50,间接钢筋对混凝土的折减系数=1.0(6)结论0.9(BCB1fe+2PVBCKfy)AIn=0.9(1.OOX1.50X14.30+2X1.00X0.0023X1.22X270.00)X422500=8155.10+562.89=8718.OOkNF=6150.00kN8718.OOkN满足4间接钢筋配置高度h根据混凝土规范第6.6.3条,h24cr,对于螺旋式钢筋,不应小于4圈:h2maxCLr,4s=892,400=892mm
