《火力发电厂汽轮机与锅炉铸钢件常用钢钢号特性及其主要应用范围.docx》由会员分享，可在线阅读，更多相关《火力发电厂汽轮机与锅炉铸钢件常用钢钢号特性及其主要应用范围.docx（7页珍藏版）》请在第壹文秘上搜索。

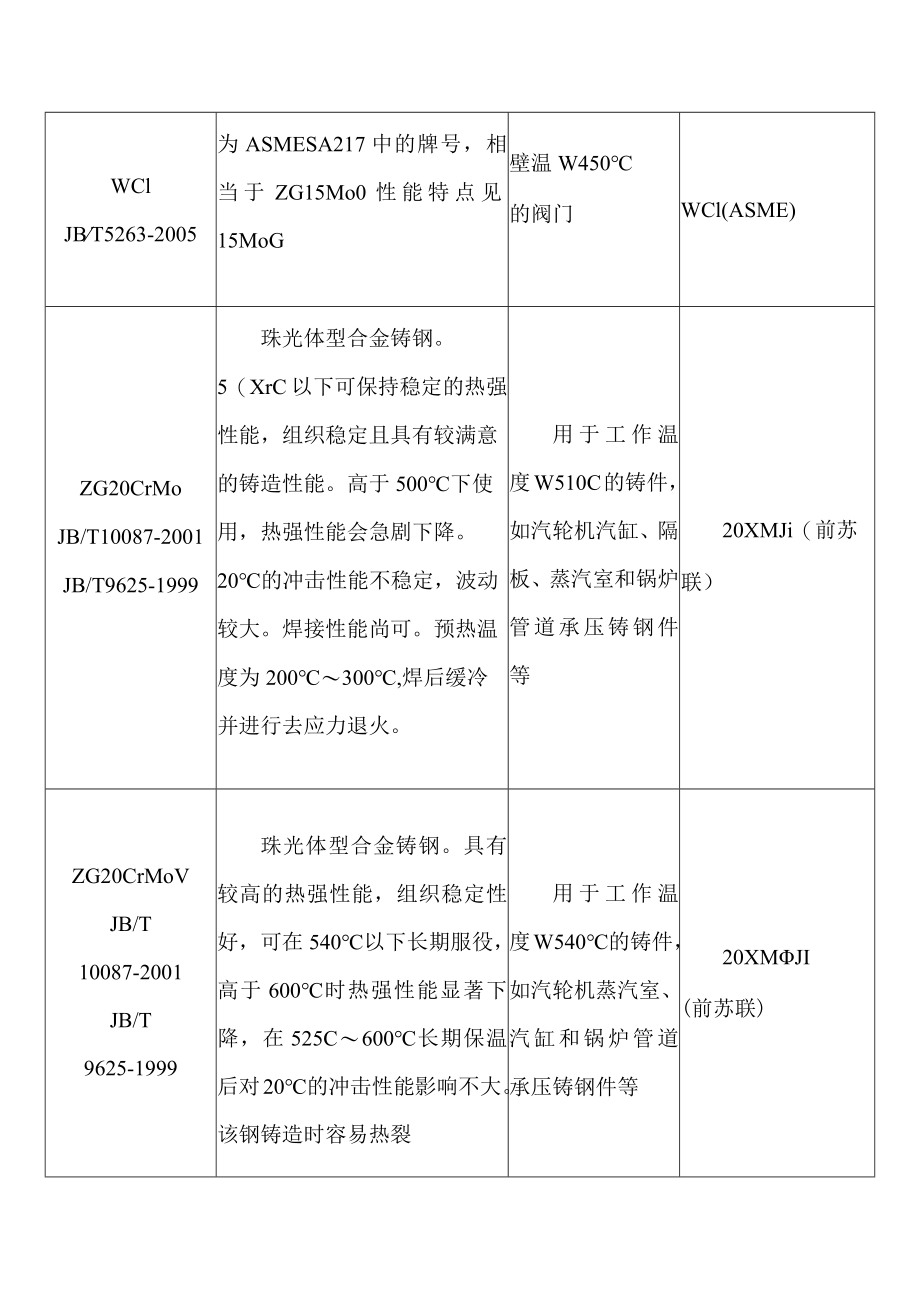

1、火力发电厂汽轮机与锅炉铸钢件常用钢钢号特性及其主要应用范围钢号与技术条件特性主要应用范围类似钢号ZG230-450JB/T10087-2001JB/T9625-1999碳素铸钢。有一定的中温（400450C）强度和较好的塑性、韧性，且铸造性能良好。焊接性能良好，焊前不需要预热，若缺陷较大，焊后需进行去应力退火。用于工作温度W425的汽缸、阀门、隔板和锅炉管道承压铸钢件等25月（前苏联）WCBGB/T12229-2005为普通碳钢阀门，为ASMESA216中的牌号强度级别为250-485MPa（250为屈服强度，485为抗拉强度）。对应的有WCA/ZG205-415和WCC/ZG275-485。
2、均为碳钢，镒含量随着强度的提高而增高,WCA、WCBWCC的镒含量分别为0.7%、1.0%和L2%。用于汽轮机凝汽器进出口蝶阀。WCB(ASME)WClJBT5263-2005为ASMESA217中的牌号，相当于ZG15Mo0性能特点见15MoG壁温W450的阀门WCl(ASME)ZG20CrMoJB/T10087-2001JB/T9625-1999珠光体型合金铸钢。5（XrC以下可保持稳定的热强性能，组织稳定且具有较满意的铸造性能。高于500下使用，热强性能会急剧下降。20的冲击性能不稳定，波动较大。焊接性能尚可。预热温度为200300,焊后缓冷并进行去应力退火。用于工作温度W510C的铸件

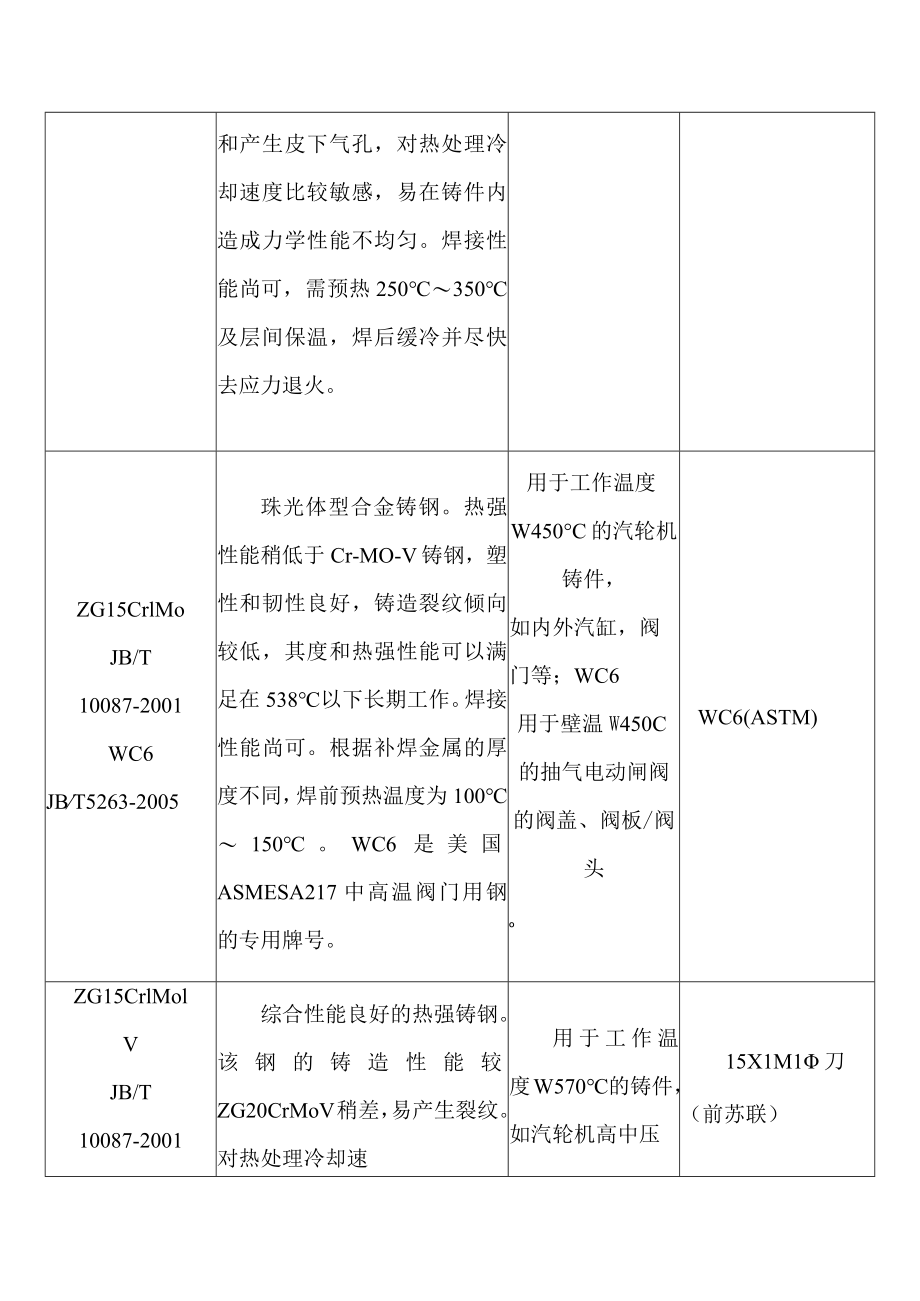

3、，如汽轮机汽缸、隔板、蒸汽室和锅炉管道承压铸钢件等20XMJi（前苏联）ZG20CrMoVJB/T10087-2001JB/T9625-1999珠光体型合金铸钢。具有较高的热强性能，组织稳定性好，可在540以下长期服役，高于600时热强性能显著下降，在525C600长期保温后对20的冲击性能影响不大。该钢铸造时容易热裂用于工作温度W540的铸件，如汽轮机蒸汽室、汽缸和锅炉管道承压铸钢件等20XMJI(前苏联)和产生皮下气孔，对热处理冷却速度比较敏感，易在铸件内造成力学性能不均匀。焊接性能尚可，需预热250350及层间保温，焊后缓冷并尽快去应力退火。ZG15CrlMoJB/T10087-2001
4、WC6JBT5263-2005珠光体型合金铸钢。热强性能稍低于Cr-MO-V铸钢，塑性和韧性良好，铸造裂纹倾向较低，其度和热强性能可以满足在538以下长期工作。焊接性能尚可。根据补焊金属的厚度不同，焊前预热温度为100150。WC6是美国ASMESA217中高温阀门用钢的专用牌号。用于工作温度W450C的汽轮机铸件，如内外汽缸，阀门等；WC6用于壁温W450C的抽气电动闸阀的阀盖、阀板/阀头OWC6(ASTM)ZG15CrlMolVJB/T10087-2001综合性能良好的热强铸钢。该钢的铸造性能较ZG20CrMoV稍差，易产生裂纹。对热处理冷却速用于工作温度W570的铸件，如汽轮机高中压15
5、X1M1刀（前苏联）JB/T9625-1999度敏感，易在铸件中造成不均匀的组织和性能。焊接性能尚可，需预热到300350C及层间保温，焊后缓冷并尽快去应力退火。缸、喷嘴室、主汽阀和锅炉管道承压铸钢件等ZG15Cr2MolJB/T10087-2001WC9JBT5263-2005具有良好的综合性能，铸造性能较ZG15CrlMolV钢好，抗腐蚀和抗高温氧化性能优于ZG15CrlMo钢。焊接性能尚可。根据焊补金属厚度，焊前预热温度2150或2250。WC9是美国ASMESA217中高温阀门用钢的专用牌号。用于工作温度W566C的汽轮机内缸、阀壳、喷嘴室等。WC9(ASME)ZG10Cr9MolVN
6、bNJB/T11018-2010C12AJBT5263-2005其成分相当于T/P91的马氏体耐热铸钢。铸件须经退火进行预备热处理,然后经正火+回火（一次或二次）的性能热处理。常规力学性能与T/P91基本相用于超（超）临界机组汽轮机高温区段的静叶片、隔板、隔板套以及主蒸KASFVAF28(日本二菱)C12A(ASME)同。C12A是美国ASMESA217中高温阀门用钢的专用牌号。汽、高温再热蒸汽管道系统的阀门。F92ASMESA182性能见T/P92用于超（超）临界机组汽轮机主汽暖管闸阀、高温、高压截止阀ZG12Cr9MolVNbNJB/T11018-2010这几种铸钢为（9-11）Cr-IM
7、o系列的马氏体耐热铸钢。相对于ZG10Cr9MoIVNbN,碳、铭、银含量略有提高，相应的常规力学性能和抗氧化温度有所提高。铸件也需经退火进行预备热处理，然后经正火+回火（一次或二次）的性能热处理。用于超（超）临界机组汽轮机高温区段的静叶片、隔板、隔板套、内外缸以及主蒸汽、高温再热蒸汽管道系统的阀JoGX12CrMoVNbN9-1（西门子公司）ZGllCrlOMoVNbNJB/T11018-2010ZGlCrlOMoVNbN（欧洲）ZG13CrllMoVNbNJB/T11018-2010ZGUCrlOMoVNbNJB/T11018-2010ZGllCrlOMolNiWVNbNJB/T11018
8、-2010为添加了银、鸨的IOCr-IMo马氏体耐热铸钢。相对于ZG10Cr9MoIVNbN,铭含量明显提高，相应的抗氧化温度有所提高，少量的鸽可提高高温持久强度。铸件也需经退火进行预备热处理，然后经正火+回火（一次或二次）的性能热处理。用于超（超）临界机组汽轮机高温区段的静叶片、隔板、隔板套、内外缸以及主蒸汽、高温再热蒸汽管道系统的阀joZGlCrlOMolNiWVNbN-5（欧洲）KT5917S0（日立）KT5330ASOF立）DINEN10204/3.1ZG12CrIOMolWlVNbN-IJB/T11018-2010三种铸钢的化学成分基本相同，添加了1%鸨有助于提局局温持久强度。-1、
9、-2、-3在于区别成分的微小差异。铸件也需经退火进行预备热处理，然后经正火+回火（一次或二次）的性能热处理。用于超（超）临界机组汽轮机高温区段的静叶片、隔板、隔板套、内/外缸以及主蒸汽、高温再热蒸汽管道系统的阀GX12CrMoWVNbNlO-I-I（西门子公司）ZG12CrIOMolWlVNbN-2JB/T11018-2010ZG12CrlOMolWlVNbN-3JB/T11018-2010门。CB2COST522性能特点见FB2用于造630左右的超超临界汽轮机高中压内缸、自动主汽阀门、高温再热蒸汽阀门等。GX13Cr9Mo2CoINiVNbNB(西门子公司)GXIBCrMoCoNiVNbNB9-2-l(EN)
