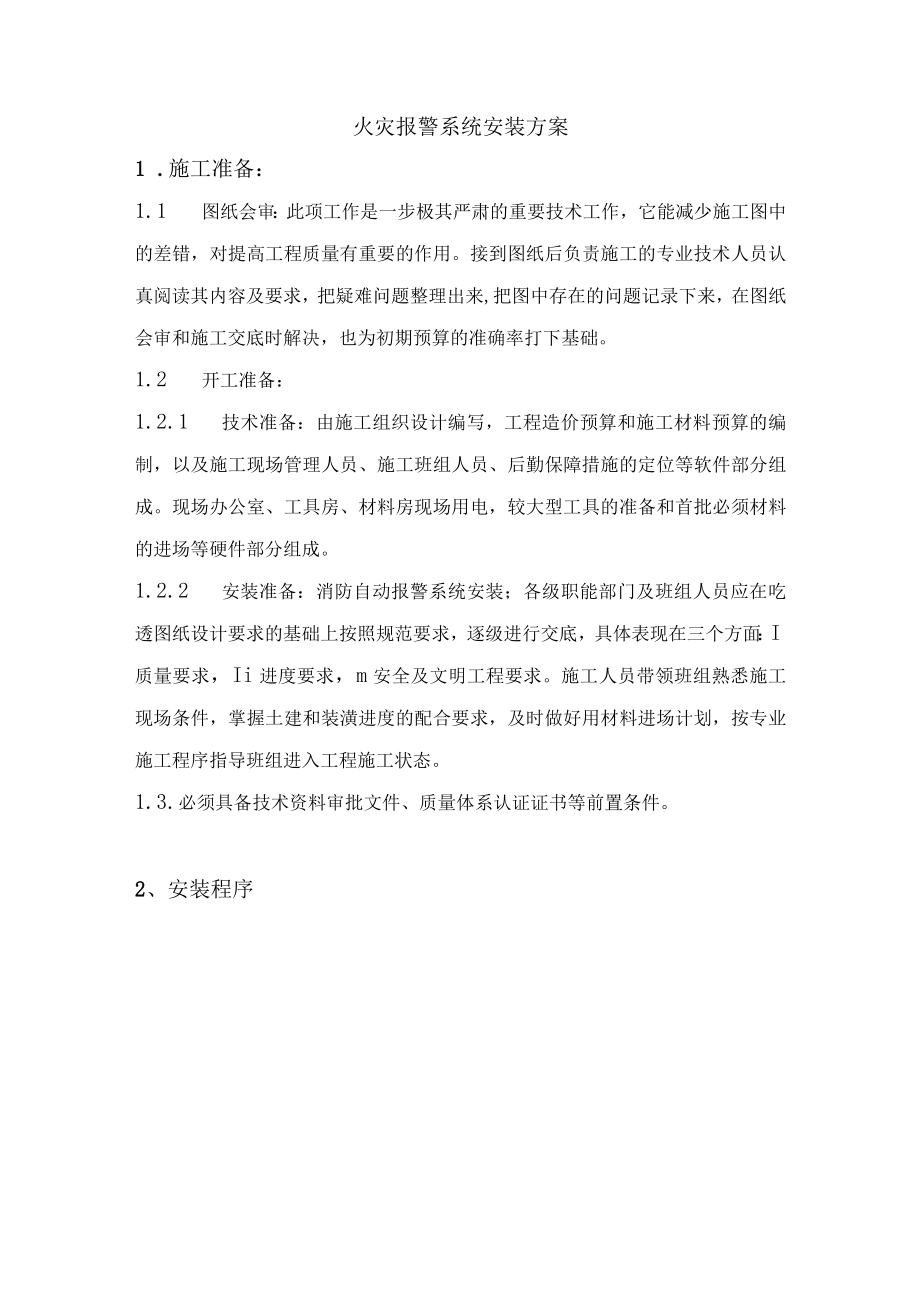

1、火灾报警系统安装方案1 .施工准备：1.1 图纸会审：此项工作是一步极其严肃的重要技术工作，它能减少施工图中的差错，对提高工程质量有重要的作用。接到图纸后负责施工的专业技术人员认真阅读其内容及要求，把疑难问题整理出来,把图中存在的问题记录下来，在图纸会审和施工交底时解决，也为初期预算的准确率打下基础。1.2 开工准备：1.2.1 技术准备：由施工组织设计编写，工程造价预算和施工材料预算的编制，以及施工现场管理人员、施工班组人员、后勤保障措施的定位等软件部分组成。现场办公室、工具房、材料房现场用电，较大型工具的准备和首批必须材料的进场等硬件部分组成。1.2.2 安装准备：消防自动报警系统安装；各

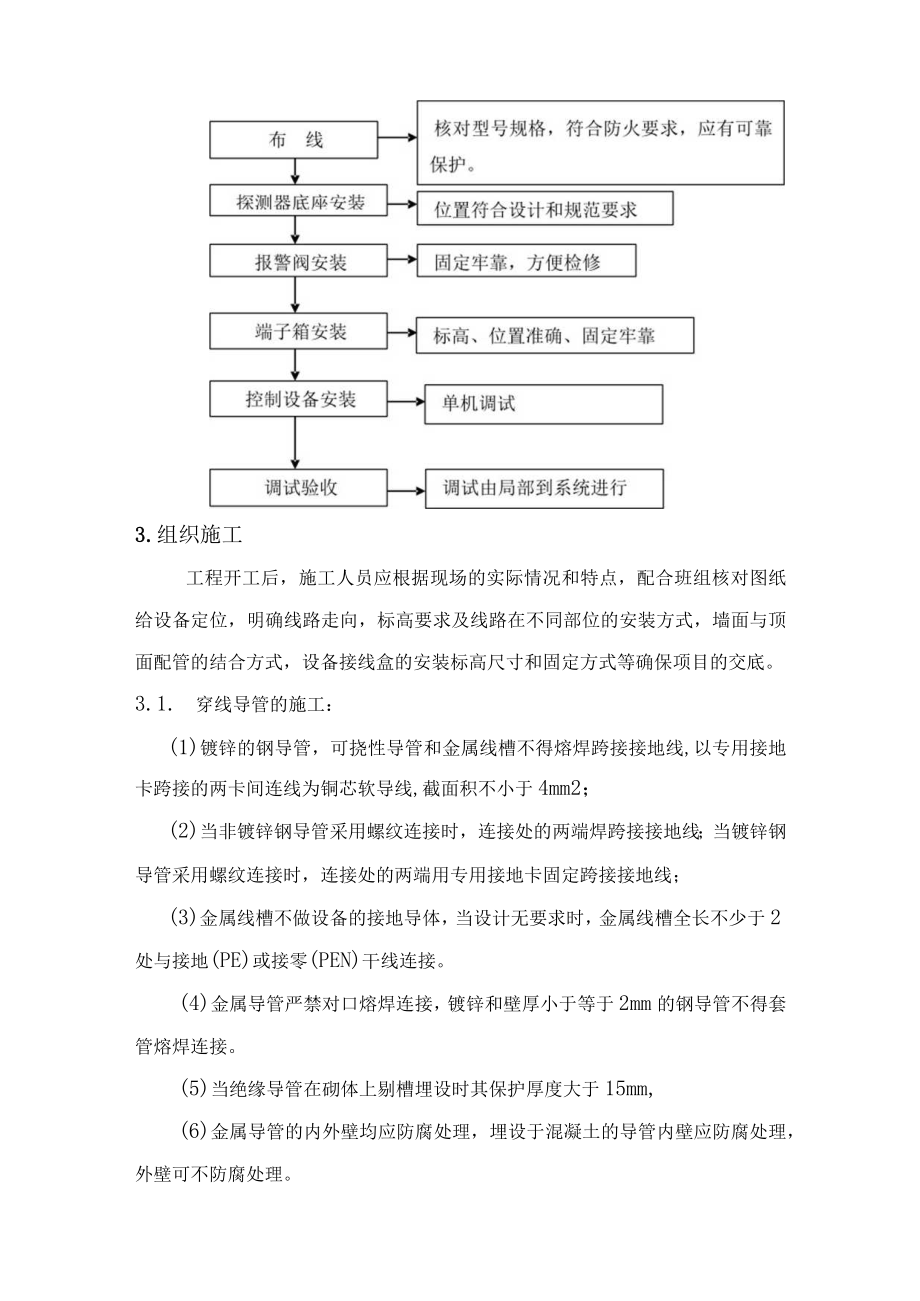

2、级职能部门及班组人员应在吃透图纸设计要求的基础上按照规范要求，逐级进行交底，具体表现在三个方面：I质量要求，Ii进度要求，m安全及文明工程要求。施工人员带领班组熟悉施工现场条件，掌握土建和装潢进度的配合要求，及时做好用材料进场计划，按专业施工程序指导班组进入工程施工状态。1.3.必须具备技术资料审批文件、质量体系认证证书等前置条件。2、安装程序3.组织施工工程开工后，施工人员应根据现场的实际情况和特点，配合班组核对图纸给设备定位，明确线路走向，标高要求及线路在不同部位的安装方式，墙面与顶面配管的结合方式，设备接线盒的安装标高尺寸和固定方式等确保项目的交底。3.1. 穿线导管的施工：(1)镀锌的

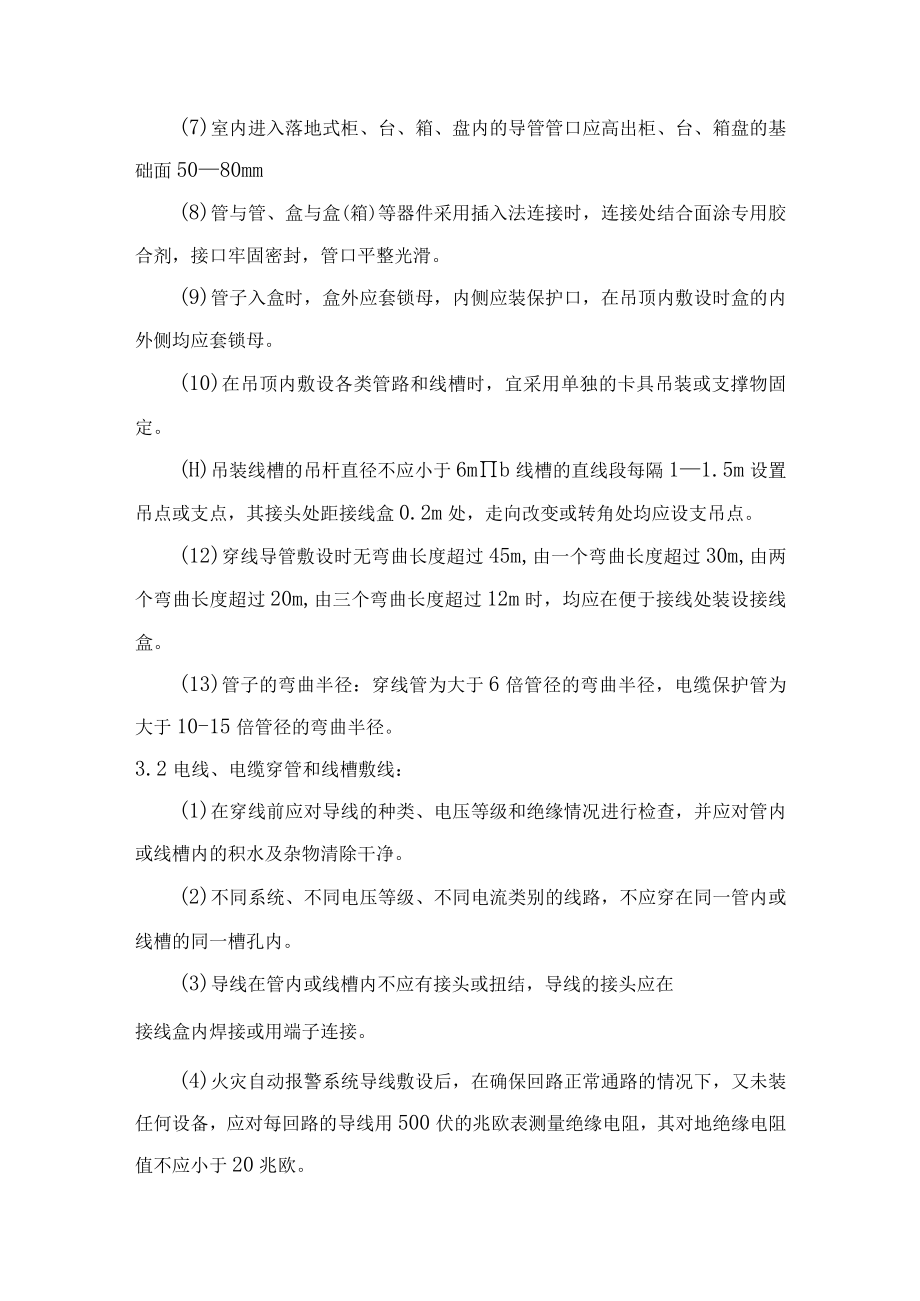

3、钢导管，可挠性导管和金属线槽不得熔焊跨接接地线,以专用接地卡跨接的两卡间连线为铜芯软导线,截面积不小于4mm2；(2)当非镀锌钢导管采用螺纹连接时，连接处的两端焊跨接接地线；当镀锌钢导管采用螺纹连接时，连接处的两端用专用接地卡固定跨接接地线；(3)金属线槽不做设备的接地导体，当设计无要求时，金属线槽全长不少于2处与接地(PE)或接零(PEN)干线连接。(4)金属导管严禁对口熔焊连接，镀锌和壁厚小于等于2mm的钢导管不得套管熔焊连接。(5)当绝缘导管在砌体上剔槽埋设时其保护厚度大于15mm,(6)金属导管的内外壁均应防腐处理，埋设于混凝土的导管内壁应防腐处理，外壁可不防腐处理。(7)室内进入落地
4、式柜、台、箱、盘内的导管管口应高出柜、台、箱盘的基础面5080mm(8)管与管、盒与盒(箱)等器件采用插入法连接时，连接处结合面涂专用胶合剂，接口牢固密封，管口平整光滑。(9)管子入盒时，盒外应套锁母，内侧应装保护口，在吊顶内敷设时盒的内外侧均应套锁母。(10)在吊顶内敷设各类管路和线槽时，宜采用单独的卡具吊装或支撑物固定。(H)吊装线槽的吊杆直径不应小于6mb线槽的直线段每隔11.5m设置吊点或支点，其接头处距接线盒0.2m处，走向改变或转角处均应设支吊点。(12)穿线导管敷设时无弯曲长度超过45m,由一个弯曲长度超过30m,由两个弯曲长度超过20m,由三个弯曲长度超过12m时，均应在便于接
5、线处装设接线盒。(13)管子的弯曲半径：穿线管为大于6倍管径的弯曲半径，电缆保护管为大于10-15倍管径的弯曲半径。3.2电线、电缆穿管和线槽敷线：(1)在穿线前应对导线的种类、电压等级和绝缘情况进行检查，并应对管内或线槽内的积水及杂物清除干净。(2)不同系统、不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽的同一槽孔内。(3)导线在管内或线槽内不应有接头或扭结，导线的接头应在接线盒内焊接或用端子连接。(4)火灾自动报警系统导线敷设后，在确保回路正常通路的情况下，又未装任何设备，应对每回路的导线用500伏的兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于20兆欧。(5)线槽内敷线应有一定的
6、余量，不得有接头，电线按回路编号分段绑扎固定，垂直方向敷线固定点间距不应大于2m。(6)从接线盒、线槽等处引到探测器底座盒，控制设备盒、扬声器箱、消火栓按钮等线路均应加金属软管保护。(7)火灾探测器的传输线路宜选择不同颜色的绝缘导线或电缆,正级线为红色，负极线为蓝色。同一工程中相同用途导线应一致，接线端子应有标号。(8)柜、箱的线端子宜选择压接或锡焊接点的端子板，其接线端子上应有相应的标号。3.3设备安装：3.3.1火灾探测器安装：3.3.1.1测器安装一般取中，至墙壁梁边的水平距离不应小于0.5m且不应有遮挡物，至送风口边的水平距离不应小于L5m,至多孔送风顶棚孔的水平距离不应小于0.5m。
7、探测器安装应牢固、端正，其确认灯应面向便于人员观察的主要入口方向。先安装探测器底座时其底座穿线孔宜封堵，安装完毕后为防止污染应采取保护措施。3.3.1.2工程中如不吊顶时，应较核梁对探测器保护面积的影响，且须符合下列条件：(1)当梁突出顶棚的高度小于20OnlnI时，可不计梁对探测器保护面积的影响。(2)当梁突出顶棚的高度为200-600mm时，应按本规范附录B、附录C确定梁对探测器保护面积的影响和一只探测器能够保护的梁间区域的个数。(3)当梁突出顶棚的高度超过60Omnl时，被梁隔断的每个梁间区域至少设置一只探测器。(4)当被梁隔断的区域面积超过一只探测器保护面积时，被隔断的区域应按国家消防
8、规范8.1.4条规定计算探测器的设置数量。(5)当梁间净距小于Im时，可不计梁对探测器保护面积的影响。3.3.2手动报警按钮安装：一般安装在墙上距地面高度L5m处，应安装牢固，并不得倾斜，对接导线留有不小于IOenl的余量，且端部应有明显标志。3.3.3应急广播音箱、声光报警器、消防专用电话的安装应依据图纸设计要求确定其安装位置及距地高度，且安装端正、牢固、可靠。3.3.4.楼层显示器、壁挂式报警控制器一般安装在实墙上，距地面高度L5m处，牢固、端正。安装在轻质墙上应采取加固处理。3.3.5.报警控制主机柜安装一般另加基础槽钢螺栓紧固。设备定位应便于操作与监视，设备后面的维修距离不宜小于Imo
9、设备接线应整齐，避免交叉，固定牢靠，每个接线端子接线不得超过2根，导线绑扎成束并留有不小于20cm的余量。3.3.6联动控制模块的安装，首先应确保便于检修，安全可靠，一般安装在设备旁或井道内，接线确保正确，控制灵敏，有防潮措施,在执行强电切换或控制的模块安装，要防止交流干扰及过热，火花损坏的破坏保护措施。3.3.7系统接地装置的安装：工作接地线应采用铜芯绝缘导线或电缆，不得利用镀锌扁铁或金属软管。工作接地与保护接地必须分开,由消防值班室引至接地体的工作接地线应采用大于25mm2绝缘导线并穿管保护，由报警设备主机引至工作接地支线，应采用大于4mm2的绝缘导线。其接地电阻确保在选用共用接地装置时不
10、大于1欧姆。当采用独立接地体时不大于4欧姆。4.系统的调试4.1调试前的准备：(1)调试前应按设计要求查验设备的规格、型号、数量、备品备件等，并且有完整的竣工草图，及编码图。由施工人员核准无误。工程安装资料齐全,签字完整。开通设备调试前,再次检查系统线路，对错线、开路、虚焊和短路等不正常情况进行处理。(2)在技术负责人的统一指挥下，设备生产厂家，各工种负责人，施工负责人，施工班组人员均到位。(3)调试必备工具：对讲机、各种检测仪表、各种检修个人工具齐全。4.2调试：火灾自动报警系统调试，应先分别对探测器、区域报警控制器、集中报警控制器、报警装置和消防控制设备等逐个进行单机通电检查，正常后方可进
