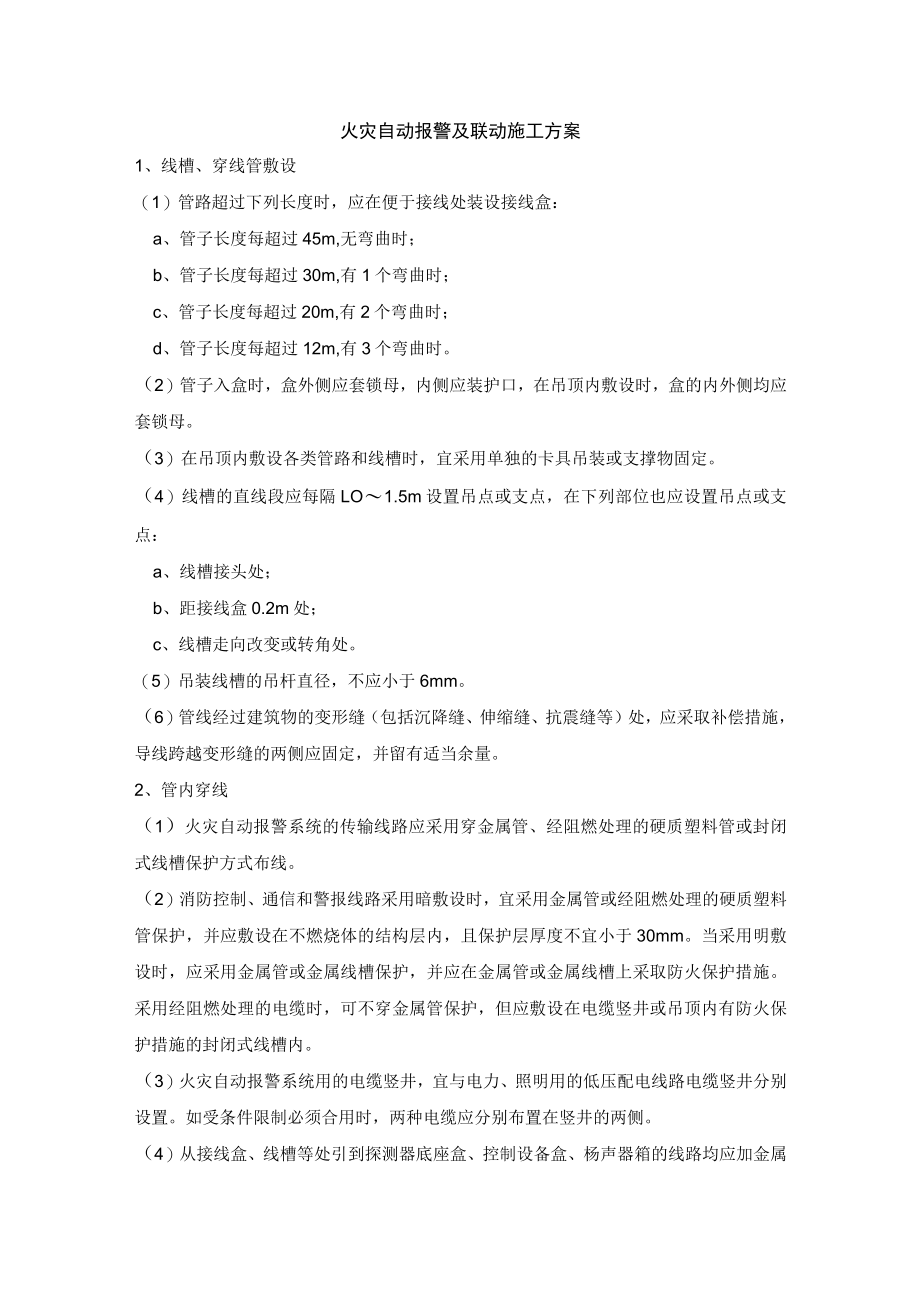

1、火灾自动报警及联动施工方案1、线槽、穿线管敷设（1）管路超过下列长度时，应在便于接线处装设接线盒：a、管子长度每超过45m,无弯曲时；b、管子长度每超过30m,有1个弯曲时；c、管子长度每超过20m,有2个弯曲时；d、管子长度每超过12m,有3个弯曲时。（2）管子入盒时，盒外侧应套锁母，内侧应装护口，在吊顶内敷设时，盒的内外侧均应套锁母。（3）在吊顶内敷设各类管路和线槽时，宜采用单独的卡具吊装或支撑物固定。（4）线槽的直线段应每隔LO1.5m设置吊点或支点，在下列部位也应设置吊点或支点：a、线槽接头处；b、距接线盒0.2m处；c、线槽走向改变或转角处。（5）吊装线槽的吊杆直径，不应小于6mm。
2、（6）管线经过建筑物的变形缝（包括沉降缝、伸缩缝、抗震缝等）处，应采取补偿措施，导线跨越变形缝的两侧应固定，并留有适当余量。2、管内穿线（1）火灾自动报警系统的传输线路应采用穿金属管、经阻燃处理的硬质塑料管或封闭式线槽保护方式布线。（2）消防控制、通信和警报线路采用暗敷设时，宜采用金属管或经阻燃处理的硬质塑料管保护，并应敷设在不燃烧体的结构层内，且保护层厚度不宜小于30mm。当采用明敷设时，应采用金属管或金属线槽保护，并应在金属管或金属线槽上采取防火保护措施。采用经阻燃处理的电缆时，可不穿金属管保护，但应敷设在电缆竖井或吊顶内有防火保护措施的封闭式线槽内。（3）火灾自动报警系统用的电缆竖井，宜

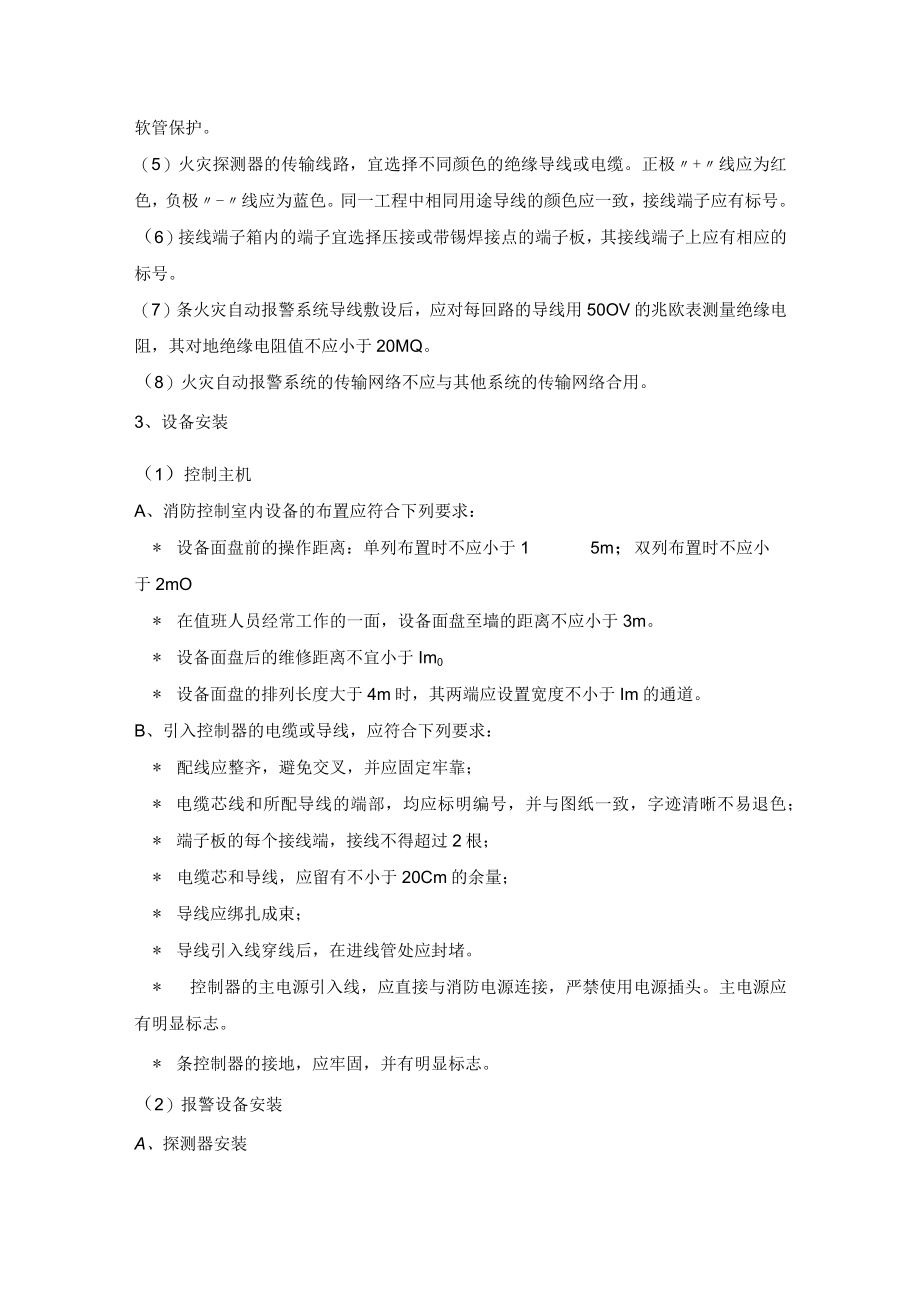

3、与电力、照明用的低压配电线路电缆竖井分别设置。如受条件限制必须合用时，两种电缆应分别布置在竖井的两侧。（4）从接线盒、线槽等处引到探测器底座盒、控制设备盒、杨声器箱的线路均应加金属软管保护。（5）火灾探测器的传输线路，宜选择不同颜色的绝缘导线或电缆。正极+线应为红色，负极-线应为蓝色。同一工程中相同用途导线的颜色应一致，接线端子应有标号。（6）接线端子箱内的端子宜选择压接或带锡焊接点的端子板，其接线端子上应有相应的标号。（7）条火灾自动报警系统导线敷设后，应对每回路的导线用50OV的兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于20MQ。（8）火灾自动报警系统的传输网络不应与其他系统的传输网络合
4、用。3、设备安装（1）控制主机A、消防控制室内设备的布置应符合下列要求：* 设备面盘前的操作距离：单列布置时不应小于15m；双列布置时不应小于2mO* 在值班人员经常工作的一面，设备面盘至墙的距离不应小于3m。* 设备面盘后的维修距离不宜小于Im0* 设备面盘的排列长度大于4m时，其两端应设置宽度不小于Im的通道。B、引入控制器的电缆或导线，应符合下列要求：* 配线应整齐，避免交叉，并应固定牢靠；* 电缆芯线和所配导线的端部，均应标明编号，并与图纸一致，字迹清晰不易退色；* 端子板的每个接线端，接线不得超过2根；* 电缆芯和导线，应留有不小于20Cm的余量；* 导线应绑扎成束；* 导线引入线穿

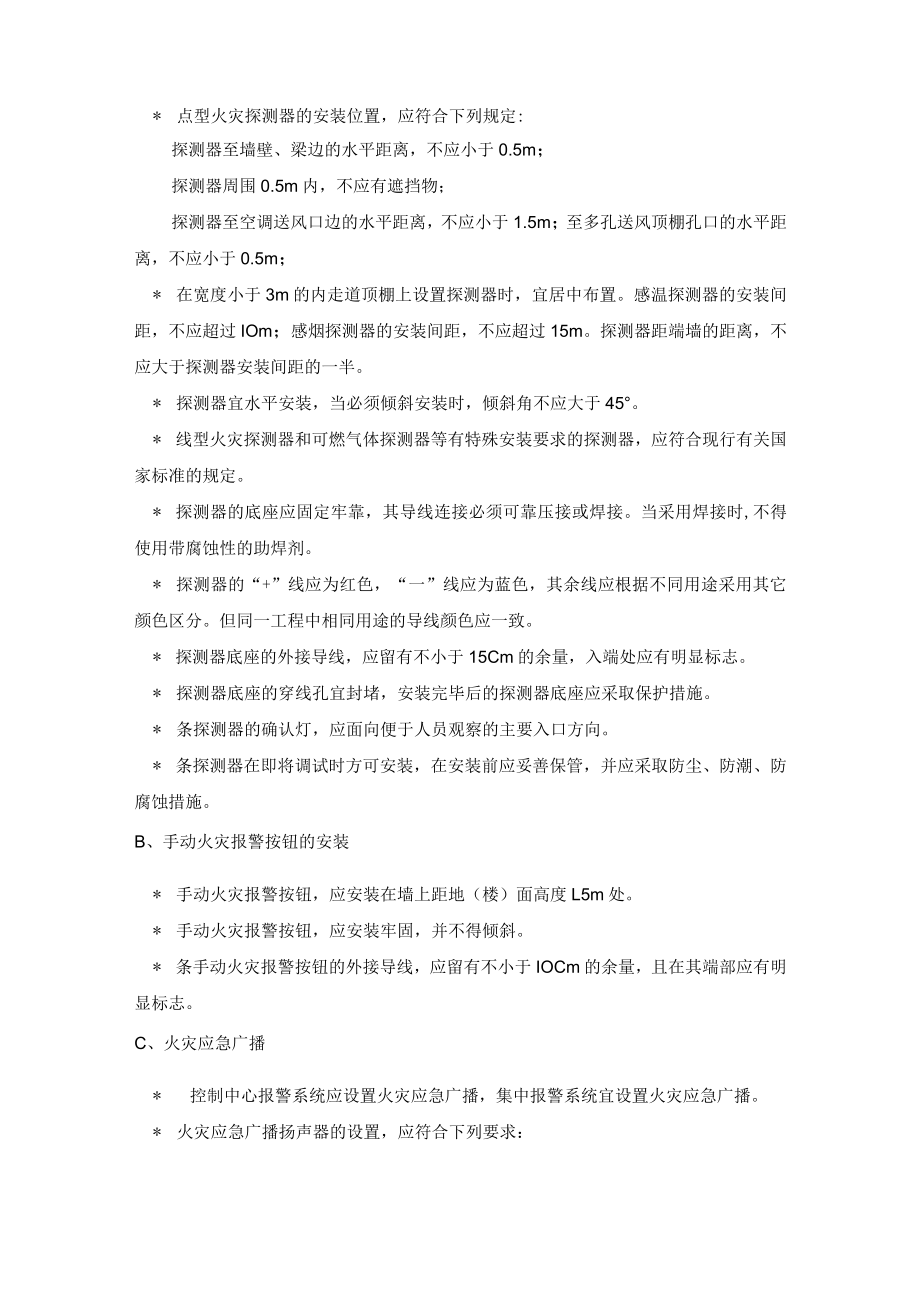

5、线后，在进线管处应封堵。* 控制器的主电源引入线，应直接与消防电源连接，严禁使用电源插头。主电源应有明显标志。* 条控制器的接地，应牢固，并有明显标志。（2）报警设备安装A、探测器安装* 点型火灾探测器的安装位置，应符合下列规定:探测器至墙壁、梁边的水平距离，不应小于0.5m；探测器周围0.5m内，不应有遮挡物；探测器至空调送风口边的水平距离，不应小于1.5m；至多孔送风顶棚孔口的水平距离，不应小于0.5m；* 在宽度小于3m的内走道顶棚上设置探测器时，宜居中布置。感温探测器的安装间距，不应超过IOm；感烟探测器的安装间距，不应超过15m。探测器距端墙的距离，不应大于探测器安装间距的一半。*
6、探测器宜水平安装，当必须倾斜安装时，倾斜角不应大于45。* 线型火灾探测器和可燃气体探测器等有特殊安装要求的探测器，应符合现行有关国家标准的规定。* 探测器的底座应固定牢靠，其导线连接必须可靠压接或焊接。当采用焊接时,不得使用带腐蚀性的助焊剂。* 探测器的“+”线应为红色，“一”线应为蓝色，其余线应根据不同用途采用其它颜色区分。但同一工程中相同用途的导线颜色应一致。* 探测器底座的外接导线，应留有不小于15Cm的余量，入端处应有明显标志。* 探测器底座的穿线孔宜封堵，安装完毕后的探测器底座应采取保护措施。* 条探测器的确认灯，应面向便于人员观察的主要入口方向。* 条探测器在即将调试时方可安装，
7、在安装前应妥善保管，并应采取防尘、防潮、防腐蚀措施。B、手动火灾报警按钮的安装* 手动火灾报警按钮，应安装在墙上距地（楼）面高度L5m处。* 手动火灾报警按钮，应安装牢固，并不得倾斜。* 条手动火灾报警按钮的外接导线，应留有不小于IOCm的余量，且在其端部应有明显标志。C、火灾应急广播* 控制中心报警系统应设置火灾应急广播，集中报警系统宜设置火灾应急广播。* 火灾应急广播扬声器的设置，应符合下列要求：民用建筑内扬声器应设置在走道和大厅等公共场所。每个扬声器的额定功率不应小于3W,其数量应能保证从一个防火分区内的任何部位到最近一个扬声器的距离不大于25m。走道内最后一个扬声器至走道末端的距离不应
8、大于12.5m0在环境噪声大于60dB的场所设置的扬声器，在其播放范围内最远点的播放声压级应高于背景噪声15dB0客房设置专用扬声器时，其功率不宜小于IOW0* 火灾应急广播与公共广播合用时，应符合下列要求：火灾时应能在消防控制室将火灾疏散层的扬声器和公共广播扩音机强制转入火灾应急广播状态。消防控制室应能监控用于火灾应急广播时的扩音机的工作状态，并应具有监控遥控开启扩音机和采用传声器播音的功能。床头控制柜内设有服务性音乐广播扬声器时，应有火灾应急广播功能。应设置火灾应急广播备用扩音机，其容量不应小于火灾时需同时广播的范围内火灾应急广播扬声器最大容量总和的L5倍。D、消防专用电话* 消防专用电话
9、网络应为独立的消防通信系统。* 消防控制室应设置消防专用电话总机，且宜选择共电式电话总机或对讲通信电话设备。* 电话分机或电话塞孔的设置，应符合下列要求：下列部位应设置消防专用电话分机：消防水泵房、备用发电机房、配变电室、主要通风和空调机房、排烟机房、消防电梯机房及其他与消防联动控制有关的且经常有人值班的机房。灭火控制系统操作装置处或控制室。企业消防站、消防值班室、总调度室。* 设有手动火灾报警按钮、消火栓按钮等处宜设置电话塞孔。电话塞孔在墙上安装时，其底边距地面高度宜为1.3-1.5m。* 特级保护对象的各避难层应每隔20m设置一个消防专用电话分机或电话塞孔。* 消防控制室、消防值班室或企业消防站等处,应设置可直接报警的外线电话。E、系统调试* 火灾自动报警系统的调试，应在建筑内部装修和系统施工结束后进行。* 调试负责人必须由有资格的专业技术人员担任，所有参加调试人员应职责明确，并应按照调试程序工作。F、系统的验收火灾自动报警系统竣工验收，应在公安消防监督机构监督下，由建设主管单位主持，设计、施工、调试等单位参加，共同进行。
