《烟囱工程钢烟囱和钢内筒制作（安装）焊接质量标准和检验方法.docx》由会员分享，可在线阅读，更多相关《烟囱工程钢烟囱和钢内筒制作（安装）焊接质量标准和检验方法.docx（3页珍藏版）》请在第壹文秘上搜索。

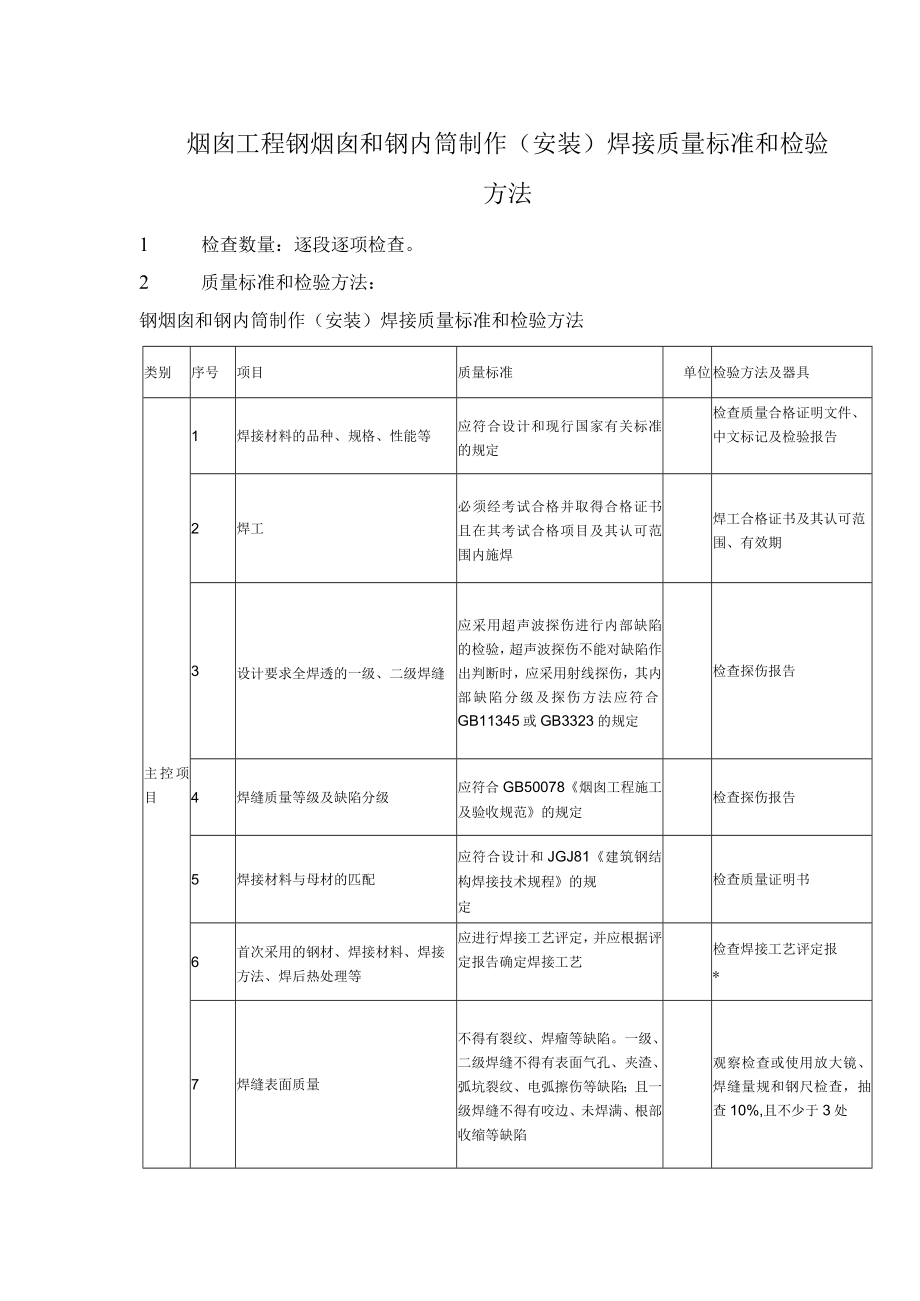

1、烟囱工程钢烟囱和钢内筒制作（安装）焊接质量标准和检验方法1 检查数量：逐段逐项检查。2 质量标准和检验方法：钢烟囱和钢内筒制作（安装）焊接质量标准和检验方法类别序号项目质量标准单位检验方法及器具主控项目1焊接材料的品种、规格、性能等应符合设计和现行国家有关标准的规定检查质量合格证明文件、中文标记及检验报告2焊工必须经考试合格并取得合格证书且在其考试合格项目及其认可范围内施焊焊工合格证书及其认可范围、有效期3设计要求全焊透的一级、二级焊缝应采用超声波探伤进行内部缺陷的检验，超声波探伤不能对缺陷作出判断时，应采用射线探伤，其内部缺陷分级及探伤方法应符合GB11345或GB3323的规定检查探伤报告

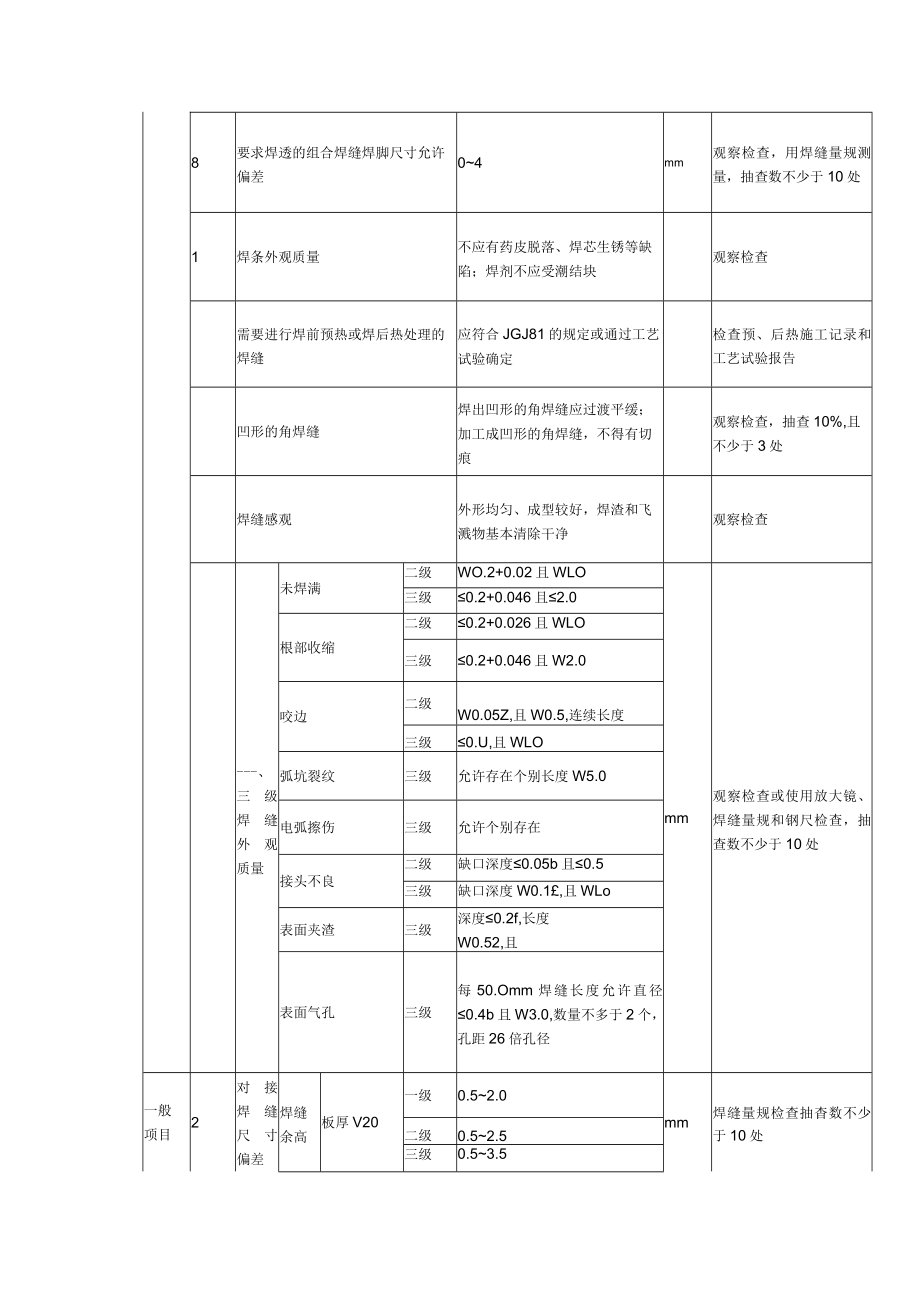

2、4焊缝质量等级及缺陷分级应符合GB50078烟囱工程施工及验收规范的规定检查探伤报告5焊接材料与母材的匹配应符合设计和JGJ81建筑钢结构焊接技术规程的规定检查质量证明书6首次采用的钢材、焊接材料、焊接方法、焊后热处理等应进行焊接工艺评定，并应根据评定报告确定焊接工艺检查焊接工艺评定报*7焊缝表面质量不得有裂纹、焊瘤等缺陷。一级、二级焊缝不得有表面气孔、夹渣、弧坑裂纹、电弧擦伤等缺陷；且一级焊缝不得有咬边、未焊满、根部收缩等缺陷观察检查或使用放大镜、焊缝量规和钢尺检查，抽查10%,且不少于3处8要求焊透的组合焊缝焊脚尺寸允许偏差04mm观察检查，用焊缝量规测量，抽查数不少于10处1焊条外观质量
3、不应有药皮脱落、焊芯生锈等缺陷；焊剂不应受潮结块观察检查需要进行焊前预热或焊后热处理的焊缝应符合JGJ81的规定或通过工艺试验确定检查预、后热施工记录和工艺试验报告凹形的角焊缝焊出凹形的角焊缝应过渡平缓；加工成凹形的角焊缝，不得有切痕观察检查，抽查10%,且不少于3处焊缝感观外形均匀、成型较好，焊渣和飞溅物基本清除干净观察检查-、三级焊缝外观质量未焊满二级WO.2+0.02且WLOmm观察检查或使用放大镜、焊缝量规和钢尺检查，抽查数不少于10处三级0.2+0.046且2.0根部收缩二级0.2+0.026且WLO三级0.2+0.046且W2.0咬边二级W0.05Z,且W0.5,连续长度三级0.U
4、,且WLO弧坑裂纹三级允许存在个别长度W5.0电弧擦伤三级允许个别存在接头不良二级缺口深度0.05b且0.5三级缺口深度W0.1,且WLo表面夹渣三级深度0.2f,长度W0.52,且表面气孔三级每50.Omm焊缝长度允许直径0.4b且W3.0,数量不多于2个，孔距26倍孔径一般项目2对接焊缝尺寸偏差焊缝余高板厚V20一级0.52.0mm焊缝量规检查抽杳数不少于10处二级0.52.5三级0.53.5焊缝余高板厚20一级0.53.0二级0.53.5三级0.53.5焊缝错边级、二级VOle且W2.0三级VO.155且W3.03焊透组合焊缝尺寸偏差焊脚尺寸Af60.01.5f60.0-3.0角焊缝余高力f60.0-1.5f60.03.0注：t为板的J季度；hf为焊脚尺寸。
