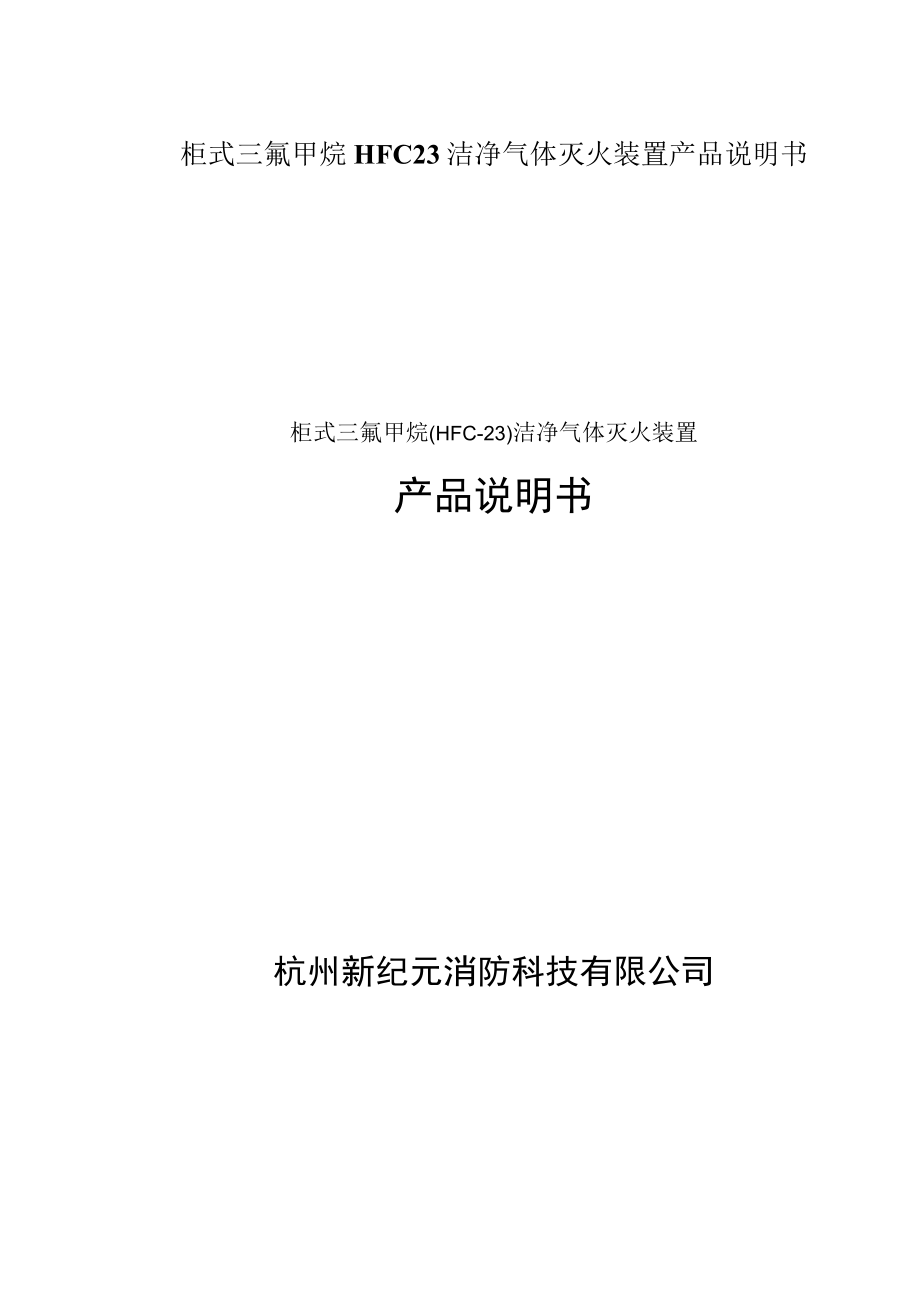

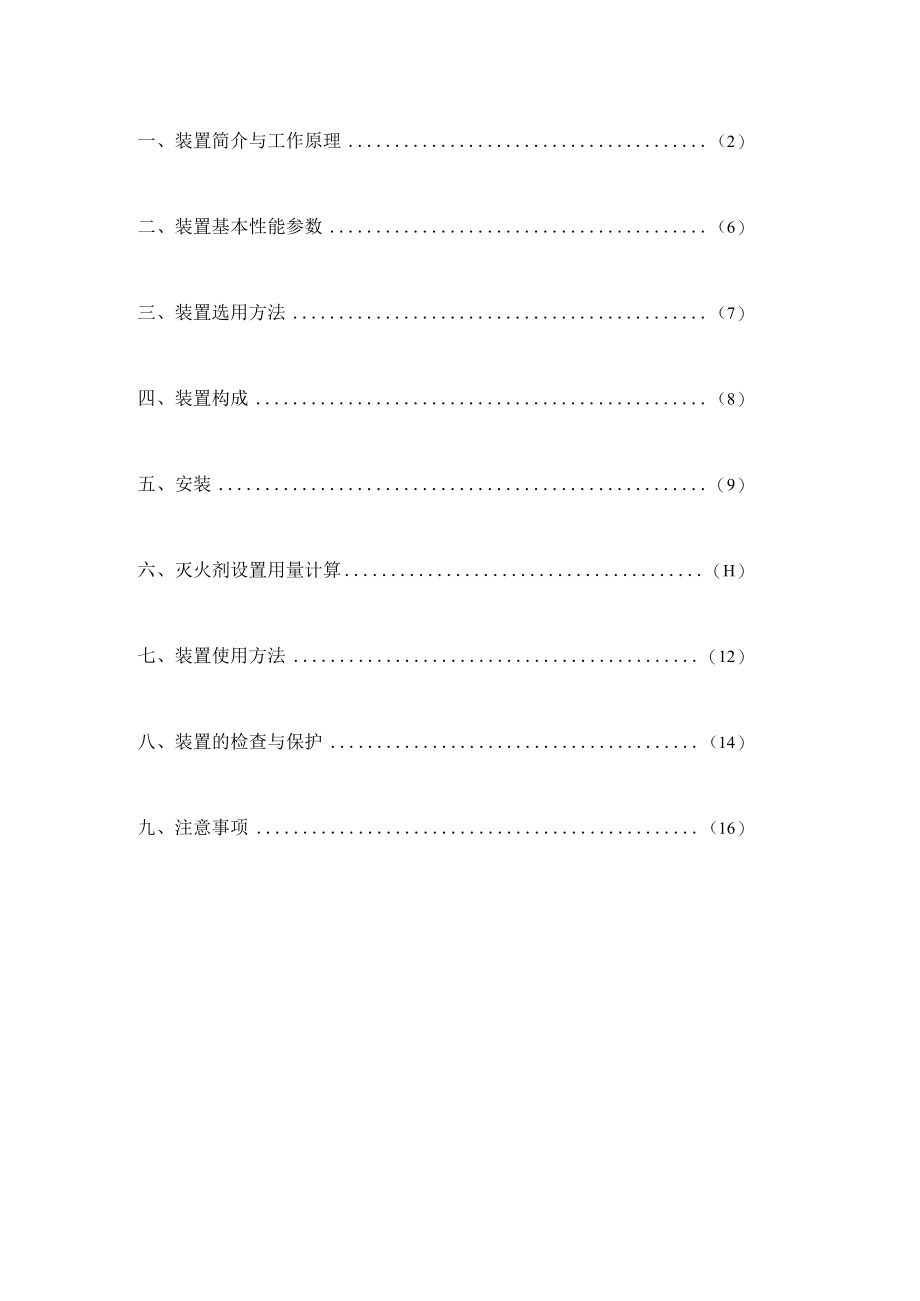

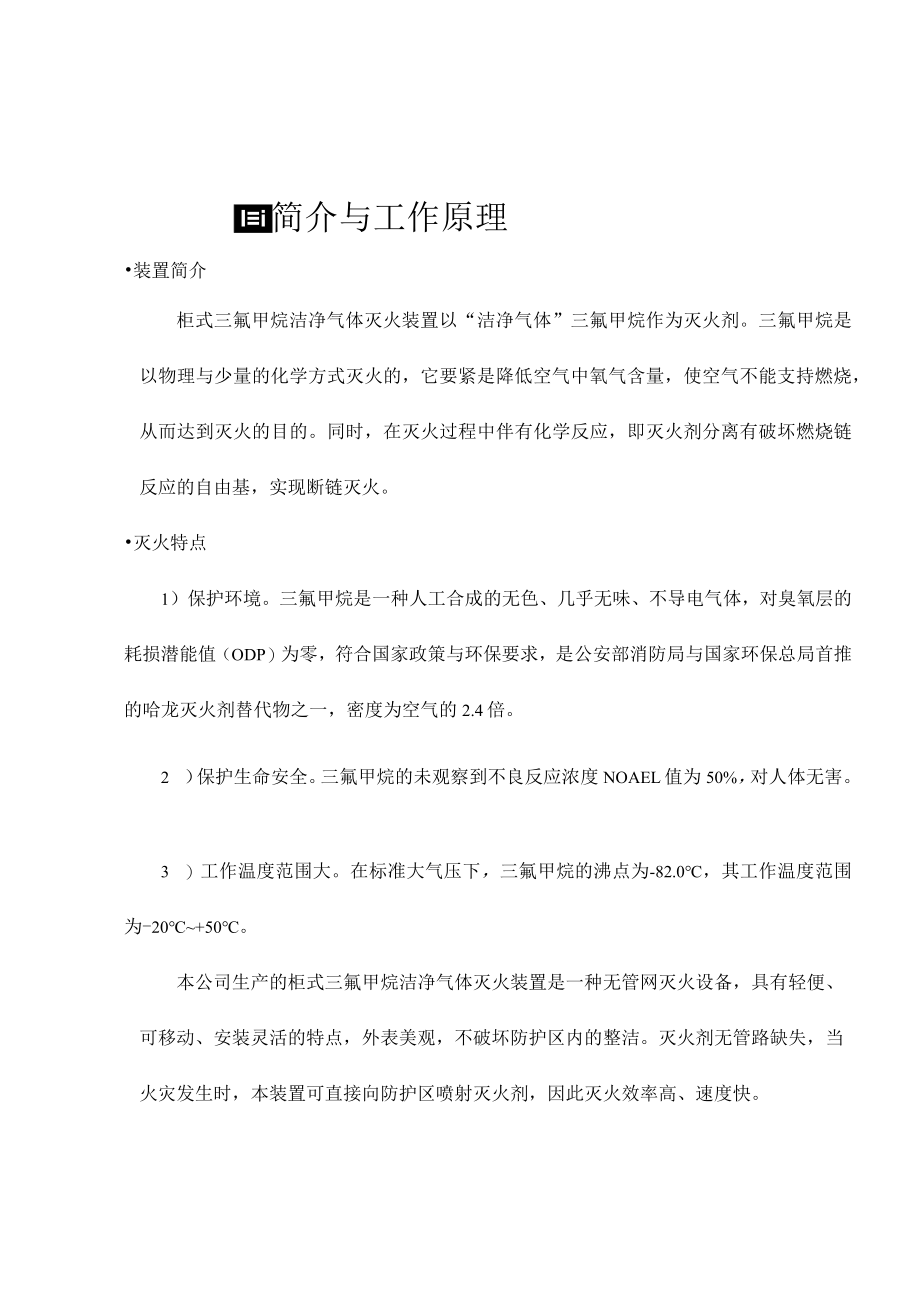

1、柜式三氟甲烷HFC23洁净气体灭火装置产品说明书柜式三氟甲烷(HFC-23)洁净气体灭火装置产品说明书杭州新纪元消防科技有限公司一、装置简介与工作原理（2）二、装置基本性能参数（6）三、装置选用方法（7）四、装置构成（8）五、安装（9）六、灭火剂设置用量计算（H）七、装置使用方法（12）八、装置的检查与保护（14）九、注意事项（16）Ii简介与工作原理装置简介柜式三氟甲烷洁净气体灭火装置以“洁净气体”三氟甲烷作为灭火剂。三氟甲烷是以物理与少量的化学方式灭火的，它要紧是降低空气中氧气含量，使空气不能支持燃烧，从而达到灭火的目的。同时，在灭火过程中伴有化学反应，即灭火剂分离有破坏燃烧链反应的自由基
2、，实现断链灭火。灭火特点1）保护环境。三氟甲烷是一种人工合成的无色、几乎无味、不导电气体，对臭氧层的耗损潜能值（ODP）为零，符合国家政策与环保要求，是公安部消防局与国家环保总局首推的哈龙灭火剂替代物之一，密度为空气的2.4倍。2 ）保护生命安全。三氟甲烷的未观察到不良反应浓度NOAEL值为50%，对人体无害。3 ）工作温度范围大。在标准大气压下，三氟甲烷的沸点为-82.0，其工作温度范围为-20+50。本公司生产的柜式三氟甲烷洁净气体灭火装置是一种无管网灭火设备，具有轻便、可移动、安装灵活的特点，外表美观，不破坏防护区内的整洁。灭火剂无管路缺失，当火灾发生时，本装置可直接向防护区喷射灭火剂，
3、因此灭火效率高、速度快。本公司目前的柜式装置系列产品中，既有将报警灭火操纵器安装在柜体上的产品，也可将报警灭火操纵器安装在防护区外，供用户灵活选用。适用范围本柜式装置不用设置专用的瓶组间，整个柜体设置在防护区内，适用于计算机房、档案馆、贵重物品库、通讯机房等空间较小的防护区，几台柜式装置联用也可保护较大的保护区。当建筑物内无法设置专用的瓶组间，或者尽管有瓶组间，但输送距离较远，不能满足工程设计的要求，或者防护区内不便安装系统管网时，可使用本装置。对防护区的要求1防护区的最低环境温度不应低于TOC.2、防护区保护结构及门窗的耐火极限均不应低于O.5h；吊顶的耐火极限不应低于0.25h。3、防护区
4、保护结构承受内压的同意压强，不宜低于1.2kPa。4、防护区灭火时应保持封闭条件，除泄压口以外的开口，与用于该防护区的通风机与通风管道中的防火阀，在喷放三氟甲烷灭火剂前，应做到关闭。产品特点本公司精心研制开发的ZFG系列柜式三氟甲烷气体灭火装置设计合理、先进，关键部位使用新材料，产品性能可靠，其要紧指标达到国内领先水平。各项指标均符合经国家固定灭火系统技术委员会审查的Q/HSB11-2002柜式三氟甲烷(HFC23)气体灭火装置与GA400-2002气体灭火系统零部件性能要求与试验方法的要求。系统中的启动管路上安装有本公司研制的低泄高密阀，能有效防止由于启动装置慢性泄漏引起的系统误喷，提高了装
5、置的可靠性。柜式装置工作原理图见图11.紧急启停按钮5电气操纵线路9.集流管13.机械应急启动把手17.启动装置2.放气指示灯6.火灾探测器10.液流单向阀14柜体18.报警灭火操纵3.光报警器7.喷嘴11.压力软管15.灭火剂储存容器19.安全隔离装置4.声报警器8.信号反馈装置12.灭火剂容器阀16.启动管路20.低泄高密阀图1柜式装置工作原理图灭火装置动作程序图见图2电气紧急切断动报警控制器电气紧急启动械急动机应启信号反馈装置放气指示图2灭火装置动作操纵程序图装置基本性能参数表1装置的基本参数装置设计工作压力13.7MPa装置最大工作压力（50C）13.7MPa灭火剂储存容器最大充装密度
6、860kgm3灭火剂储存容器容积70L，90L最大喷射时间IOs装置工作电源C220V50Hz，DC24V气体储存环境温度-2050启动气体氮气（NJ启动气体充装压力（20C）6MPa产品型号灭火剂最大充装量（kg）外形尺寸长X宽X高（0ZFG251x70ZFG(B)251x70605504201700ZFG252x70ZFG(B)252x701201000x420x1700ZFG253x70ZFG(B)253x7018015004201700ZFG25-l90ZFG(B)251x90775504201700ZFG252x90ZFG(B)252x901441000x420x1700ZFG253
7、x90ZFG(B)253x9023115004201700注：1、选用时应计算防护区灭火剂设置用量。本公司也可根据用户的要求度身订做，为用户提供多瓶组合的柜式装置。2、ZFG（B）系列为报警灭火操纵器安装在柜体上的产品。当几台柜式装置联用时，只需要一套报警灭火操纵器。二装置选用方法选用本柜式装置时，应确定该保护区的保护对象，计算出防护区的净容积，即可从下列表格选出所需的装置型号与应该充装的灭火剂量。图书、档案、票据、文物资料库、国家重点文物保护单位、油浸变压器室、带油开关的配电室、自备发电机房、电力操纵室、通讯机房、电子计算机房、电话局交换室、UPS室等防护区（灭火设计浓度为14.9%）防护区
8、净容积（0选用装置灭火剂充装量（kg）10ZFG251x705.720ZFG251x7011.430ZFG251x7017.140ZFG251x7022.850ZFG251x7028.560ZFG251x7034.270ZFG251x7039.880ZFG251x7045.590ZFG251x7051.2100ZFG251x7056.9200ZFG252x70113.8300ZFG253x70171.6400ZFG253x90227.5500两台ZFG252x70284.3600两台ZFG253x70341.2四装置构成ZFG系列柜式三氟甲烷气体灭火装置为独立的全淹没灭火系统，其中的ZFG(B
9、)型装置的报警灭火操纵器安装在柜体上。图3ZFG(B)系列型号的装置图4ZFG系列型号的装置五安装本装置的安装场所应符合下列要求：(1)环境温度为OGC5(FC，且干燥、通风良好；(2)空气中不得含有易爆、导电尘埃及腐蚀部件的有害物质，否则务必予以保护，装置不得受到震动与冲击；(3)整个柜体务必能安装平稳，不同意倾斜；(4)防护区的面积不宜大于IOOm2，容积不宜大于300；(5)防护区保护结构及门窗的耐火极限均不应低于0.5h，吊顶的耐火极限不应低于0.25h；(6)防护区保护结构承受内压的同意压强，不宜低于1.2kPa；(7)防护区灭火时应保持封闭条件，除泄压口以外的开口，与用于该防护区的
10、通风机与通风管道中的防火阀，在喷放七氟丙烷之前，应做到关闭；(8)防护区的泄压口宜设在外墙上，应位于防护区净高的2/3以上，泄压口的面积应该根据有关的标准进行计算；(9)当设有外开弹性闭门器或者弹簧门时，假如其开口面积不小于泄压口计算面积，不须另设泄压口。 安装在防护区里的位置应选择能避免接近热源与太阳光直接照射的地方，并靠近墙体安装。喷嘴的喷射方向应朝防护区 本装置安装时，应按照下列顺序进行：(1)按照选定的位置将柜体安放平稳；(2)将灭火剂瓶组放入柜内，并用固定抱卡与螺栓螺母固定在柜体上；(3)将集流管安装在柜体内的顶部，并用固定抱卡与螺母固定在柜体的顶部；(4) 安装液流单向阀与压力软管
11、，压力软管的一端接容器阀出口，另外一端接液流单向阀入口，液流单向阀出口接弯头或者三通，连接部位用0型密封圈密封；(5)安装喷嘴管路、管件与喷嘴、喷嘴罩，注意应将喷嘴罩用固定螺母固定；(6)安装压力信号反馈装置，安装位置在集流管的管堵头上；(7)安装启动瓶，用抱卡与螺栓螺母将启动瓶固定在柜体的内侧面；(8) 安装启动管路与管件；(9)检查各个安装连接部位，务必保证固定牢固，管路连接处密封良好。装两个灭火剂容器的柜式装置安装时可参照图5进行。三通DN32X40X32喷嘴管路、管件喷嘴、喷嘴器、螺母信号反馈装匿图5柜式装置装配图/、灭火剂设置用量计算1、设计标准(1) 北京市工程建设地方标准建议草案
12、三氟甲烷(HFC-23)洁净气体灭火系统设计规范(2) IS0/CD14520T5(1997年第3版)气体灭火系统一物理性能与系统设计2、设计条件(1)保护区的尺寸；(2)保护对象；(3)保护区的最低、最高温度；(4)保护区的海拔高度；3、灭火剂设计用量计算(1)按公式计算式中由灭火剂设计用量(kg)V:保护区净容积(?)S：七氟丙烷蒸汽比容(常/kg)S=O.31640.00127t，式中t=保护区的最低温度(OC)C：设计浓度()K：海拔高度修正系数(2)设计用量也能够根据表格查取，并用海拔高度修正系数修正。4、灭火剂储存容器内的剩余量在灭火剂设置用量计算中应包含一个参数，以补偿在10秒结
13、束时残留在信储存容器内的药剂量，最小的补偿系统应比计算值在1设。5、灭火剂设置用量灭火剂设置用量=灭火剂设计用量XL11%七装置使用方法装置安装竣工后，需经有关部门验收合格后方可投入使用。该装置的启动方式为自动操纵、手动操纵与机械应急手动操纵三种。通常情况下应使用手动操纵，在保护区无人的情况下能够转换为自动操纵，当自动操纵与手动操纵不能执行时，应使用机械应急手动操纵。 自动操纵：将操纵盘上操纵方式选择键拨到“自动”位置，灭火系统处于自动操纵状态。当保护区域发生火情，火灾探测器发出火灾信号，报警操纵器立即发出声、光报警信号，操纵盘同意到两个独立的火灾报警信号，发出联动指令，关闭联动设备，通过30
14、秒延时，发出灭火指令，打开电磁阀释放启动气体，启动气体通过启动管路打开灭火剂容器阀释放灭火剂，实施灭火。 （电气）手动操纵：将操纵盘上操纵方式选择键拨到“手动”位置，灭火系统处于手动操纵状态。当一保护区域发生火情，可按下手动操纵盒或者操纵盘上的启动按钮即可按规定程序启动灭火系统释放灭火剂，实施灭火。在自动操纵状态，仍可实现（电气）手动操纵。 机械应急手动操纵：当一保护区域发生火情，灭火操纵器不能发出灭火指令时，应立即通知所有人员撤离现场，关闭联动设备，然后拨出电磁阀上的安全卡套，压下圆头把手打开电磁阀，释放启动气体，即可打开容器阀，释放灭火剂，实施灭火。假如如今遇上电磁阀维修或者启动钢瓶充换启动气体或者其它原因不能开启容器阀时，应拉下灭火剂容器阀上的机械应急启动把手打开容器阀，释放灭火剂，实施灭火。当发出火情警报，在延时时间内却发现情况变化不需启动灭火系统进行灭火时，可按下手动操纵盒或者操纵盘上的紧急停止按钮，即可停止灭火操纵器灭火指令的发出。八装ll的检查与保护 本装置是一种高效灭火装置，自动
