1、第四章技术规范及要求一、项目说明本次招标项目是为唐山国家基本气象站探测网络通信安全保障设备采购。二、政府采购预算及最高限价为（人民币）：157.8085万元（响应文件中报价高于此预算及最高限价的为无效响应文件）三、服务内容:序号名称参数及规格单位数量1核心交换机交换容量：交换容量285TbPS包转发率：包转发率226000Mpps单板槽位：主控引擎22；独立交换网板22；整机业务板槽位数25硬件要求：为满足机房散热要求，设备采用垂直插槽设计。槽位带宽：支持单槽位40G端口密度，24.WLAN：为节省插槽，便于后期扩展，所供产品需支持主机集成AC功能，实现对AP的接入控制和管理，用户管理：支持标

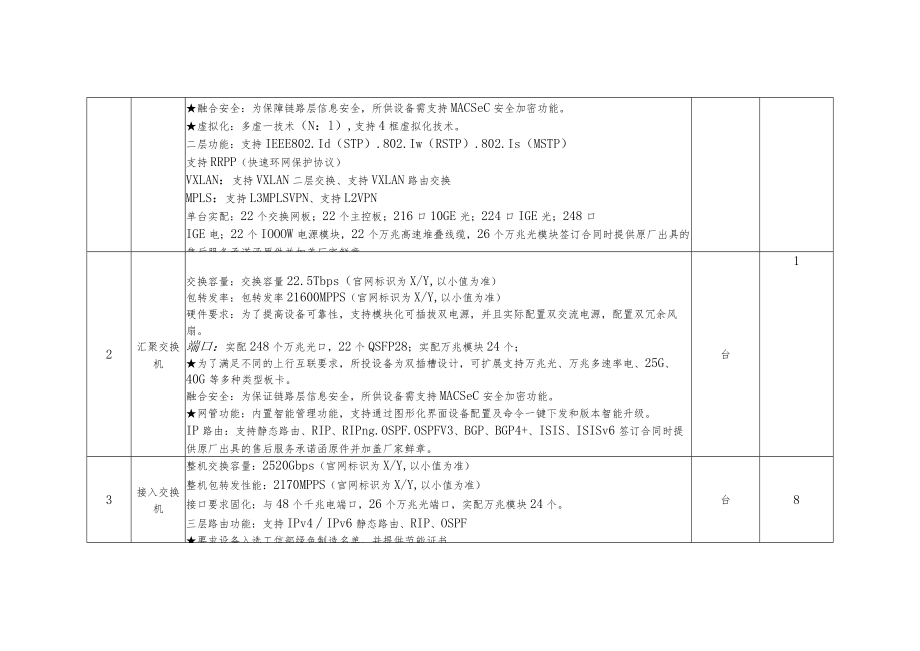

2、准协议的802.1XMACPortal等认证方式安全扩展：支持防火墙、入侵防御等硬件安全插卡扩展。*EPON：支持EPoNOLT接口卡扩展。POE功能扩展：为保证近段POE设备供电需求，设备支持POE+供电输出。网管功能：内置智能管理功能。支持TeIemetry流量可视化功能。台4融合安全：为保障链路层信息安全，所供设备需支持MACSeC安全加密功能。虚拟化：多虚一技术（N：l）,支持4框虚拟化技术。二层功能：支持IEEE802.Id（STP）.802.Iw（RSTP）.802.Is（MSTP）支持RRPP（快速环网保护协议）VXLAN：支持VXLAN二层交换、支持VXLAN路由交换MPLS：
3、支持L3MPLSVPN、支持L2VPN单台实配：22个交换网板；22个主控板；216口10GE光；224口IGE光；248口IGE电；22个IOOOW电源模块，22个万兆高速堆叠线缆，26个万兆光模块签订合同时提供原厂出具的售后服务承诺函原件并加盖厂家鲜章。2汇聚交换机交换容量：交换容量22.5Tbps（官网标识为X/Y,以小值为准）包转发率：包转发率21600MPPS（官网标识为X/Y,以小值为准）硬件要求：为了提高设备可靠性，支持模块化可插拔双电源，并且实际配置双交流电源，配置双冗余风扇。端口：实配248个万兆光口，22个QSFP28；实配万兆模块24个；为了满足不同的上行互联要求，所投设
4、备为双插槽设计，可扩展支持万兆光、万兆多速率电、25G、40G等多种类型板卡。融合安全：为保证链路层信息安全，所供设备需支持MACSeC安全加密功能。网管功能：内置智能管理功能，支持通过图形化界面设备配置及命令一键下发和版本智能升级。IP路由：支持静态路由、RIP、RIPng.OSPF.OSPFV3、BGP、BGP4+、ISIS、ISISv6签订合同时提供原厂出具的售后服务承诺函原件并加盖厂家鲜章。台13接入交换机整机交换容量：2520Gbps（官网标识为X/Y,以小值为准）整机包转发性能：2170MPPS（官网标识为X/Y,以小值为准）接口要求固化：与48个千兆电端口，26个万兆光端口，实配

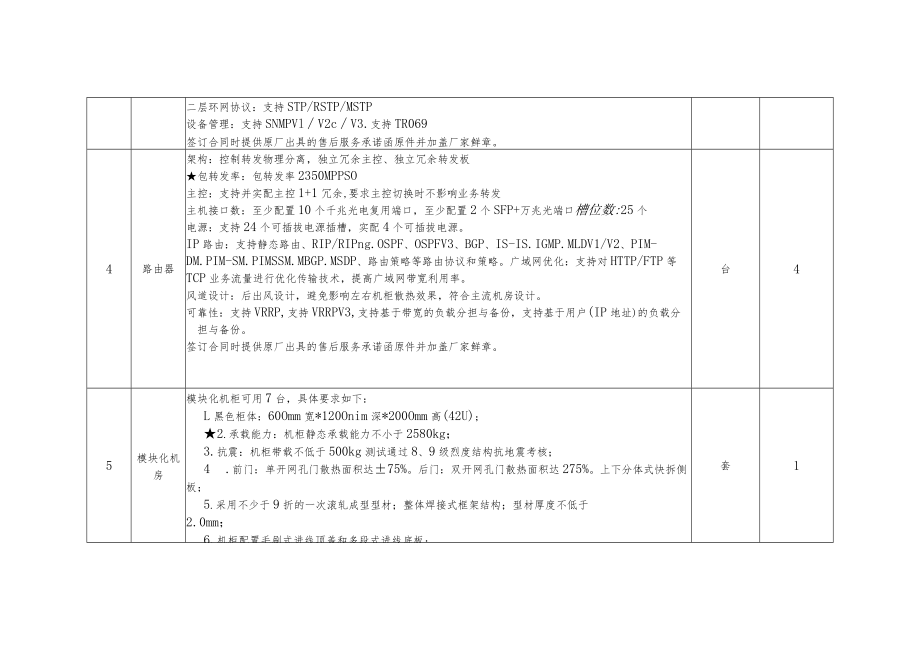

5、万兆模块24个。三层路由功能：支持IPv4IPv6静态路由、RIP、OSPF要求设备入选工信部绿色制造名单，并提供节能证书台8二层环网协议：支持STP/RSTP/MSTP设备管理：支持SNMPVlV2cV3.支持TR069签订合同时提供原厂出具的售后服务承诺函原件并加盖厂家鲜章。4路由器架构：控制转发物理分离，独立冗余主控、独立冗余转发板包转发率：包转发率2350MPPSO主控：支持并实配主控1+1冗余,要求主控切换时不影响业务转发主机接口数：至少配置10个千兆光电复用端口，至少配置2个SFP+万兆光端口槽位数:25个电源：支持24个可插拔电源插槽，实配4个可插拔电源。IP路由：支持静态路由、
6、RIP/RIPng.OSPF、OSPFV3、BGP、IS-IS.IGMP.MLDV1/V2、PIM-DM.PIM-SM.PIMSSM.MBGP.MSDP、路由策略等路由协议和策略。广域网优化：支持对HTTP/FTP等TCP业务流量进行优化传输技术，提高广域网带宽利用率。风道设计：后出风设计，避免影响左右机柜散热效果，符合主流机房设计。可靠性：支持VRRP,支持VRRPV3,支持基于带宽的负载分担与备份，支持基于用户(IP地址)的负载分担与备份。签订合同时提供原厂出具的售后服务承诺函原件并加盖厂家鲜章。台45模块化机房模块化机柜可用7台，具体要求如下：L黑色柜体：60Omm宽*120Onim深*
7、200Omm高(42U)；2.承载能力：机柜静态承载能力不小于2580kg；3 .抗震：机柜带载不低于500kg测试通过8、9级烈度结构抗地震考核；4 .前门：单开网孔门散热面积达75%。后门：双开网孔门散热面积达275%。上下分体式快拆侧板；5 .采用不少于9折的一次滚轧成型型材；整体焊接式框架结构；型材厚度不低于2.0mm；6.机柜配置毛刷式进线顶盖和多段式进线底板；套17 .每柜配置三块固定托盘；承重2100kg,并开有通风孔。每台机柜配置10块IU免安装盲板，5块3U免安装盲板。每台机柜配置一副L型托架，承重250kg；8 .每台机柜配置2条PDU,PDU安装后应不能阻挡服务器设备的安
8、放，PDU应支持螺装和挂装，规格为单相32A,每个PDU不少于20个GBloA,4个GB16A插孔；二、配电单元及UPS一台、蓄电池36块，具体要求如下：L机架式配电单元，含C及防雷，含三相电量仪，额定容量40KVA；2 .机架式UPS,IkVA在线式不间断高频电源，单进单出，高度2U,机架式安装，提供RS232/RS485通信接口；3 .UPS输出功率因数必须为1,以便与负载完美匹配；4 .电池组节数可进行士1622节设置，便于未来遭遇个别电池故障需要维护、更换时，可灵活调节电池节数的需要；5 .具备智能休眠模式，当模块的负载率小于休眠负载级别时，控制器根据当前负载量来决定进入休眠模式的模块
9、数量，并在根据所设置的轮休时间来进行休眠轮换，以节省能耗真正实现绿色节能，同时提高系统综合使用寿命；6 .蓄电池要求满足UPS后备运行30分钟，蓄电池采用1组12V150A1I.每组40节；7 .在环境温度25。C时，12V蓄电池的浮充使用设计寿命210年，电池容量10小时放电率2100AH。8 .大电流放电：蓄电池以30110(A)放电5min,极柱、内部汇流排不应熔断，其外观不得出现异常；9 .防酸雾性能：蓄电池采用全密封防泄漏结构，外壳无异常变形、裂纹及污迹，上盖及端子无损伤，正常工作时无酸雾逸出；10 .安全阀要求：安全阀应具有自动开启和自动关闭的功能，其开阀压应是1549kpa,闭阀
10、压应是l15kpa;三、行及精密空调，具体要求如下：L空调制冷量，40KW,采用直流变频压缩机，室内机采用24个EC风机，风机均匀布局于正面，空调整个正面均为出风口，风量28500m3h,尺寸600*1200*2000；2 .结构工艺：部件排列合理、整齐；导线颜色和截面合理，布放平整；接插件牢固；进出线符合工程需要；具备抗震措施；3 .输入电压允许波动范围：380V15%;4 .采用R410A制冷剂，符合国家环保相关要求；空调应能解决双排式微模块内的高显热量负荷，空调显热比要求为1;四、冷通道监控系统一套，具体要求如下：L冷通道所有金属框架材料应采用优质冷轧钢板，厚度21.5mm。所有玻璃应采
11、用防爆膜钢化玻璃，厚度25mm；5 .冷通道所有组件应具有良好耐磨性、耐蚀性，可靠性，精细加工，整体冲压成型，单元开启寿命试验均在5000次以上，应无松动现象，确保冷气流的密封性；6 .冷通道监控主机。电源：AC220V；功率：W60W(不含外部设备30TV)；架构：ARM；处理器：CorteX-A8处理器，主频2800MHz；运行内存2128MB,FIaSh内存2256MB；Linux系统；7 .冷通道微环境监控组件包含2个温湿度传感器、5个烟雾探测器、可监测通道内的温湿度变化、火情和漏水状态；8 .冷通道监控屏幕不小于10.1英寸电容触摸屏，10点触控；分辨率1280*800；9 .冷通道
12、声光告警器。额定电压：DC12V；额定电流：300mA；闪动频次：150次/分钟;声压:110+/-(3dbm)；10 在通道两端安装300万像素半球型摄像机2只，确保重要区域无盲点，配置1台硬盘录像机，视频接入数量不少于4路，监控硬盘数量21块，单块监控硬盘容量2ITo11 监控主机具有良好的EMC性能，通过GB17626有关电压暂降、短时中断、电压变化抗扰度，浪涌抗扰度，电快速瞬变脉冲群抗扰度，振荡波抗扰度，静电放电抗扰度，工频磁场抗扰度，脉冲磁场抗扰度，阻尼振荡磁场抗扰度，射频电磁场辐射抗扰度，射频电磁场传导抗扰度等试验。五、一体化运维能力模块硬件要求：3个RJ45网口，2个USB接口，
13、1个RS232接口，1个RS485接口，1张内置SIM卡，1个SOS按键，1个L3英寸OLED显示屏幕。包含连接Wifi网络的wifi模块。SOS一键提单，云端自动生成工单。云端支持多用户分权限管理，可权限管理内容包括以下内容：工单管理、用户管理、网络设备、权限管理等断网情况下支持通过4G加密隧道对用户信息系统基础设施进行远程维护管理。为了便于手机端管理，可通过微信小程序端实现以下功能：工单常规处理、查看服务用户信息、员工管理、给下级用户分配设备、确认接收设备。根据单位审计需要，提供调试过程的云端录像审计功能，支持在线录像回放。四、安全标准：符合国家、地方、行业、团体或企业标准，并按照最高标准
14、执行。五、服务要求1 .服务标准：国家、地方、行业、团体或企业标准，并按照最高标准执行。2 .售后服务：1）报价包含本次采购的标的本身价、备件、配件、货物运输到指定地点的运输费用、保险费用、安装调试费、培训费、质保及各项税金等验收合格的所有费用。2）产品质保期：验收合格后开始计算，质保期为3年。3）产品故障响应时间：质保期内，安排专人负责维护，设备出现故障应在2小时内做出响应，24小时内派专业技术人员到现场进行维护。4）涉及商品包装和快递包装的按照财政部2020123号文件，关于印发商品包装政府采购需求标准（试行）、快递包装政府采购需求标准（试行）的通知执行。5）提供详细的项目实施防疫方案。六
15、、知识产权L供应商应保证在本项目中使用的任何产品和服务（包括部分使用），不会产生因第三方提出侵犯其专利权、商标权或其它知识产权而引起的法律和经济纠纷，如因专利权、商标权或其它知识产权而引起法律和经济纠纷，由供应商承担所有相关责任。2 .除非谈判文件特别规定，采购人享有本项目实施过程中产生的知识成果及知识产权。3 .供应商将在采购项目实施过程中采用自有或者第三方知识成果的，应当在响应文件中载明，并提供相关知识产权证明文件。使用该知识成果后，供应商需提供开发接口和开发手册等技术资料，并承诺提供无限期支持，采购人享有使用权（含采购人委托第三方在该项目后续开发的使用权）。4 .如采用供应商所不拥有的知识产权，则在报价中必须包括合法获取该知识产权的相关费用。七、验收程序对照合同对货物数量及生产厂家、品牌、规格型号、产地等进行核实。采购人应当按照政府采购合同规定的技术、服务、安全标准组织对供应商履约情况进行验收，并出具验收书。验收书应当包括每一项技术、服务、安全标准的履约情况。第六章评标办法和标准
