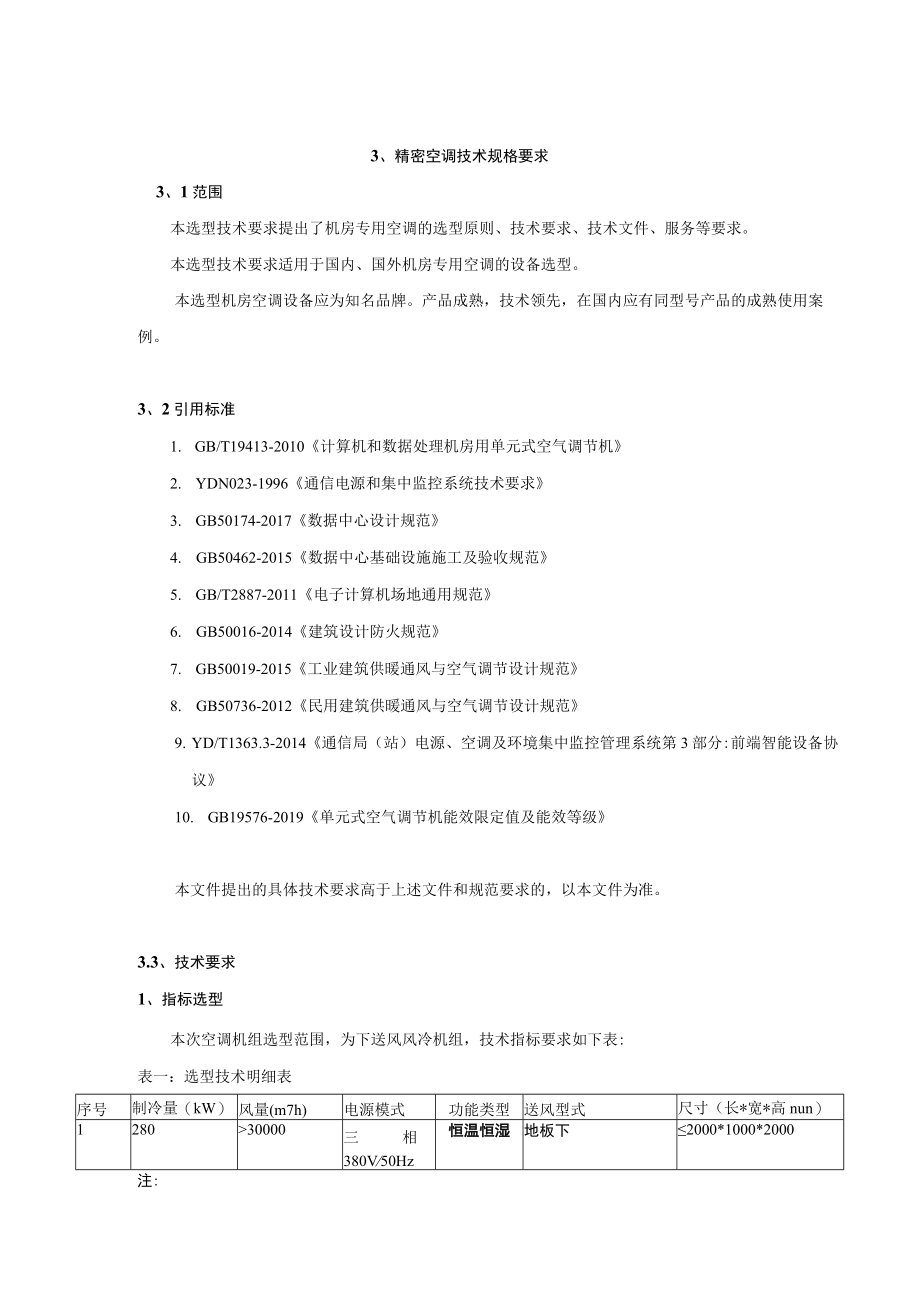

精密空调技术规格要求.docx_第1页
第1页 / 共5页
精密空调技术规格要求.docx_第2页
第2页 / 共5页
精密空调技术规格要求.docx_第3页
第3页 / 共5页
精密空调技术规格要求.docx_第4页
第4页 / 共5页
精密空调技术规格要求.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《精密空调技术规格要求.docx》由会员分享,可在线阅读,更多相关《精密空调技术规格要求.docx(5页珍藏版)》请在第壹文秘上搜索。

1、3、精密空调技术规格要求3、1范围本选型技术要求提出了机房专用空调的选型原则、技术要求、技术文件、服务等要求。本选型技术要求适用于国内、国外机房专用空调的设备选型。本选型机房空调设备应为知名品牌。产品成熟,技术领先,在国内应有同型号产品的成熟使用案例。3、2引用标准1. GB/T19413-2010计算机和数据处理机房用单元式空气调节机2. YDN023-1996通信电源和集中监控系统技术要求3. GB50174-2017数据中心设计规范4. GB50462-2015数据中心基础设施施工及验收规范5. GB/T2887-2011电子计算机场地通用规范6. GB50016-2014建筑设计防火规

2、范7. GB50019-2015工业建筑供暖通风与空气调节设计规范8. GB50736-2012民用建筑供暖通风与空气调节设计规范9. YD/T1363.3-2014通信局(站)电源、空调及环境集中监控管理系统第3部分:前端智能设备协议10. GB19576-2019单元式空气调节机能效限定值及能效等级本文件提出的具体技术要求高于上述文件和规范要求的,以本文件为准。3.3、技术要求1、指标选型本次空调机组选型范围,为下送风风冷机组,技术指标要求如下表:表一:选型技术明细表序号制冷量(kW)风量(m7h)电源模式功能类型送风型式尺寸(长*宽*高nun)128030000三相380V50Hz恒温恒

3、湿地板下2000*1000*2000注:1)所有精密空调须具备氟泵自然冷却系统扩展功能,支持后期扩展。2)测试条件:机组的制冷量是在室内24C50%,室外环境温度35条件下测定的。3)投标产品应为节能型产品,投标人应提供同系列投标产品权威第三方检测报告证明,额定工况下能效比23.1。2、机房专用空调机组的机械性能1)外观工艺、检查:机柜表面喷涂均匀、无破损;信号灯、开关、测量显示装置布局合理。操作及维修安全、方便。2)结构工艺:部件排列合理、整齐;导线颜色和截面合理,布放平整;接插件牢固;进出线符合工程需要;具备抗震措施。3)标牌、标记:应平整清晰。3、电气性能与适应环境3. 1电气性能D机房

4、专用空调机组的电气性能应符合IEC标准2)输入电压允许波动范围:220/380V15%3)频率:50HZ2HZ3.2机房专用空调机组的适应环境温度:室内TOC+40C室外-3(TC+45湿度:95%RH4、机房专用空调机组的温度、湿度控制性能D机房专用空调应能按要求自动调节室内温、湿度,具有制冷、加湿等功能2)温度调节范围:+17eC+28eC温度调节精度:1,温度变化率5/小时湿度调节范围:40%60%RH湿度调节精度:5%RH3)温、湿度波动超限应能发出报警信号。5、机房专用空调机组的节能性能机房专用空调机组应为节能型产品,按照GB19576-2019等效等级指标和GB/T19413-20

5、10检验方法,全年能效比AEER23.5;投标人应提供投标产品节能产品认证报告;且在出厂设备显著位置粘贴能效标识,应提供投标产品能效标识照片。6、机房专用空调机组的机组性能6.1为了保证机组的安全运行及质量可靠,要求膨胀阀必须采用控制更为精确的电子膨胀阀。6.2为了保证机组的安全运行及质量可靠,要求空调室内风机采用AC或可调速EC风机。机组的室内风机系统应能够方便的从机组正面取出进行现场维修,提高系统的维护性。下送风机组采用更节能的下沉式风机设计,风机下沉到地板以下,下沉深度不超过450mm,应提供风机下沉安装实物图。6.3蒸发器形式:采用“V”型、“A”型蒸发器。请投标方提供各机型蒸发器型式

6、。6.4机房专用空调应具有高效节能性,压缩机具有较高的能效比(不小于5),推荐采用谷轮压缩机。6.5EC风机应具有风速可调功能,采用电机风机共轴设计,减少传动损耗。若采用下送风方式的,风机系统应下沉式设计,以减少机组导流弯对风量的阻碍,延长送风系统的使用寿命。室内风机需选用EBM、施乐百或同等档次的EC风机。6.6机组的室内风机系统,为保障其可靠性,应包括1套或多套独立的风机和电机,系统数量和送风量应满足“表一:选型技术明细表”的要求。6.7机房专用空调系统应具有高可靠性,要求机组平均无故障时间MTBF10万小时。6.8为保证EMC性能,必须保证风机谐波小于105并提供第三方测试报告。6.9机

7、房专用空调系统应采用R410A环保制冷剂的机组。6.10机房专用空调的加热性能:应采用PTC正温度系数陶瓷式电热器,具备多级过温保护:采用三相平衡设计(三相380V供电机组),且选用耐高温电缆避免电缆因高温而老化。6. 11机房专用空调的加湿性能:红外加湿或电极加湿。6.12机房专用空调的除湿性能:机组应具备快速除湿功能,在需要除湿运行时,机房专用空调应能够快速响应除湿要求,减少空气过冷及热补偿需求,降低机房专用空调除湿过程耗电量。6.13机房专用空调的空气洁净性能:采用G4空气过滤器,应符合美国ASHRE52-76或Eurovent4-5标准,并便于更换。应采用贴合蒸发器式设计,从而有效提高

8、过滤器迎风面积,降低风阻,并易于抽出维护,应提供实物图片。应采用抗腐蚀性较好的铝合金金属边框。7、机房专用空调机组的监控性能7.1 机房专用空调的控制系统:7.1.1 应具有先进的微处理控制器;7.1.2应采用先进的PID调节技术;7.1.3应采用中文控制屏,能显示温湿度曲线,具有图形显示机组内各组件的运行状态的功能;7.1.4应具有大容量的故障报警记录储存的功能,存储历史告警信息不小于500条;7.1.5机组应具有过压、欠压等报警及故障诊断,告警记录功能,自动保护,自动恢复,自动重启动等功能;7.1.6控制系统应具有多级密码保护功能。7.1.7 每台机组都应具有独立的控制系统、显示器、加热器

9、、加湿器、独立的温湿度传感器。以保证每台机组的正常运行及高精度运行。7.1.8 每台机组应标配漏水探测器,实时监测漏水情况,探知到漏水发生时,声光告警并自动关闭加湿系统。7.1.9 每台机组应标配空气过滤器压差开关和气流丢失压差开关两个气压差开关,实时监测气流情况,具备气滤网堵塞告警。7.1.10 1.10机组应具有高可靠性。机组运行平均无故障时间MTBFelO万小时。设计寿命为24小时/天、365天/年不间断运行10年以上。7.1.11 考虑到对于环境的保护以及产品绿色节能化要求,机组应采用环保型制冷剂R410制冷剂,不允许使用非环保制冷剂R22或其他替代制冷剂。7.1.12 具备联动与群控

10、功能:同一区域可以将不低于30套机组进行统一控制管理。控制功能包括:备份自动切换功能,当群组中机组发生故障时,备份机组自动投入运行,提高空调系统的可靠性;轮巡:定时切换备份机组;根据机房内热负荷的变化自动控制机组中空调机的运行数量,达到节能的目的;避免竞争运行:避免同一机房内多台空调机同时运行在相反的运行状态(制冷/加热、加湿/除湿),达到节能的目的。7.2机房专用空调的监控系统:7.2.1机组应带有远程监控系统直接提供RS485接口,具有良好的电气隔离(信号端子对地承受直流电压500V、1分钟不击穿或闪络)。并免费提供监控协议,可实现三遥功能,实现机组的远程开关机和管理功能,远程告警及查询和

11、远程故障简单处理。7.2.2监控接口配置:应配置有RS485监控接并可选配TCP/IP监控接口。可提供本地和远端两种控制模式,自动进行启停切换和数据保存,具有工作状态、报警信号远端传送和控制功能。具有设备运行参数的设置及智能判断功能,对于超常规的参数设置(错误命令)能自动拒绝。且应具有良好的电气隔离(信号端子对地承受直流电压500V、1分钟不击穿或闪烁)。并免费提供通讯协议。7. 2.3机组应预留火灾、烟感等报警以及与其它安全器件联锁接口。8. 2.4机组通过监控接口向上层动环系统可以上传:风机故障告警、加湿器故障告警、电加热故障告警、气流丢失告警、过滤网堵塞告警、地板溢水告警、排水故障告警、

12、水路丢失告警,提供厂家技术证明文件。8.1、机房专用空调机组安装特性8. 2.1在设计要求的室内、外机组的安装正、负高差或水平距离条件下,机房专用空调机组能在较高效率下可靠运行。8 .2.2室内空调机组要求100%全正面维护,需可以靠装、并装。9 .2.3机房专用空调机组采用风冷的冷却方式。1.1.1 2.4机房专用室外冷凝器的选配应根据当地的气象条件,保证足够的散热量需求。8.2.5 机房专用空调室外机应具有良好的刚性和防腐性能,适应多种环境条件。8.2.6 机房专用空调机组的风冷型室外机组冷凝器风机应采用变频全调速控制方式,能根据冷凝器管道内部压力变化自动调节冷凝风扇的运转速度。9. 2.

13、7机房专用空调机组的风冷冷凝器可水平或垂直安装。10. .8机房专用空调机组的风冷冷凝器的风机电机、风机调速器、压力控制器等室外模块应有良好的防水性能。11. .9机房专用空调机组的冷凝器出厂时应保压,管路端口应有防止异物进入的措施。8. 2.10投标系列机型适用于长接管应用场合,机组IOOnl长配管情况下能力衰减V5%。9、机房专用空调机组的适用性:1)机房专用空调机组要求送风方式为:下送风、上回风;2)机房专用空调机组的送风余压应不小于IOOPa,能适应机房实际的较宽送风距离要求。并可根据设计需要提供更高余压。提高机组送风余压应不减少机组的送风量。3)机房专用空调机组应为系列产品,满足不同工况和负荷下的应用。4)机房专用空调机组的选配件规格统一或成为系列,并易于更换。
