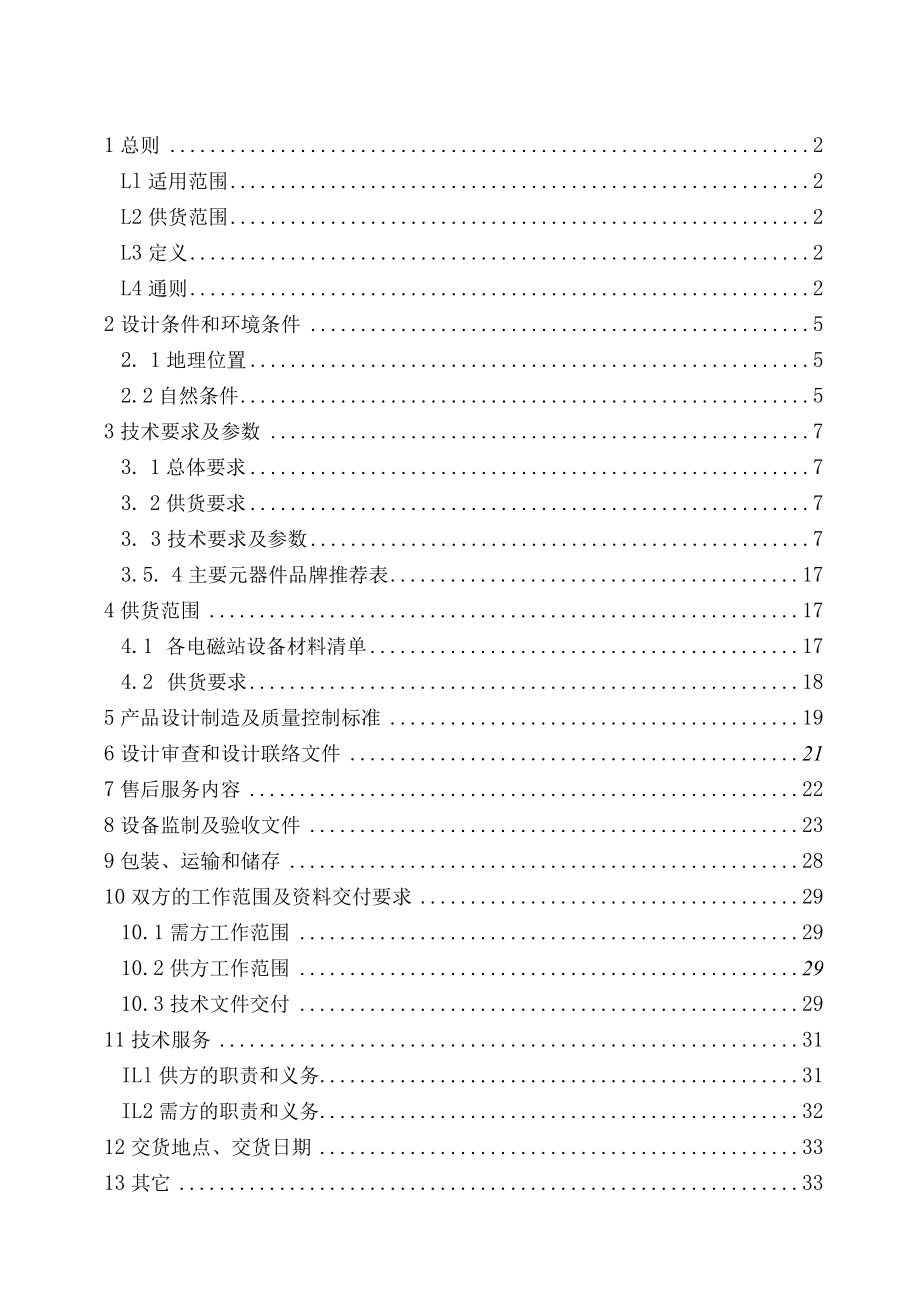

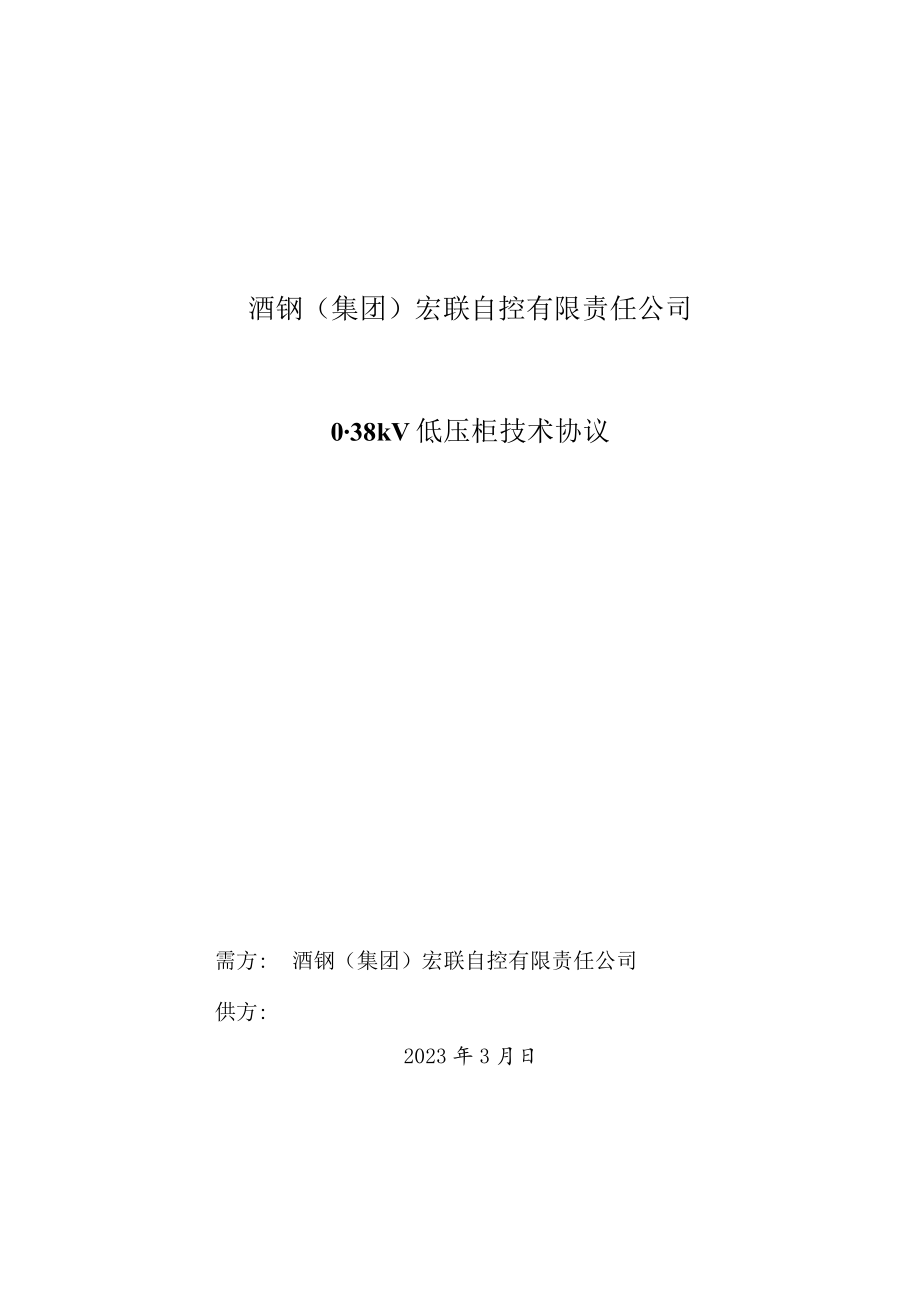

1、酒钢（集团）宏联自控有限责任公司038kV低压柜技术协议需方:供方:酒钢（集团）宏联自控有限责任公司2023年3月日1总则2Ll适用范围2L2供货范围2L3定义2L4通则22设计条件和环境条件52. 1地理位置52.2自然条件53技术要求及参数73. 1总体要求73. 2供货要求73. 3技术要求及参数73.5. 4主要元器件品牌推荐表174供货范围174.1 各电磁站设备材料清单174.2 供货要求185产品设计制造及质量控制标准196设计审查和设计联络文件217售后服务内容228设备监制及验收文件239包装、运输和储存2810双方的工作范围及资料交付要求2910.1需方工作范围2910.2

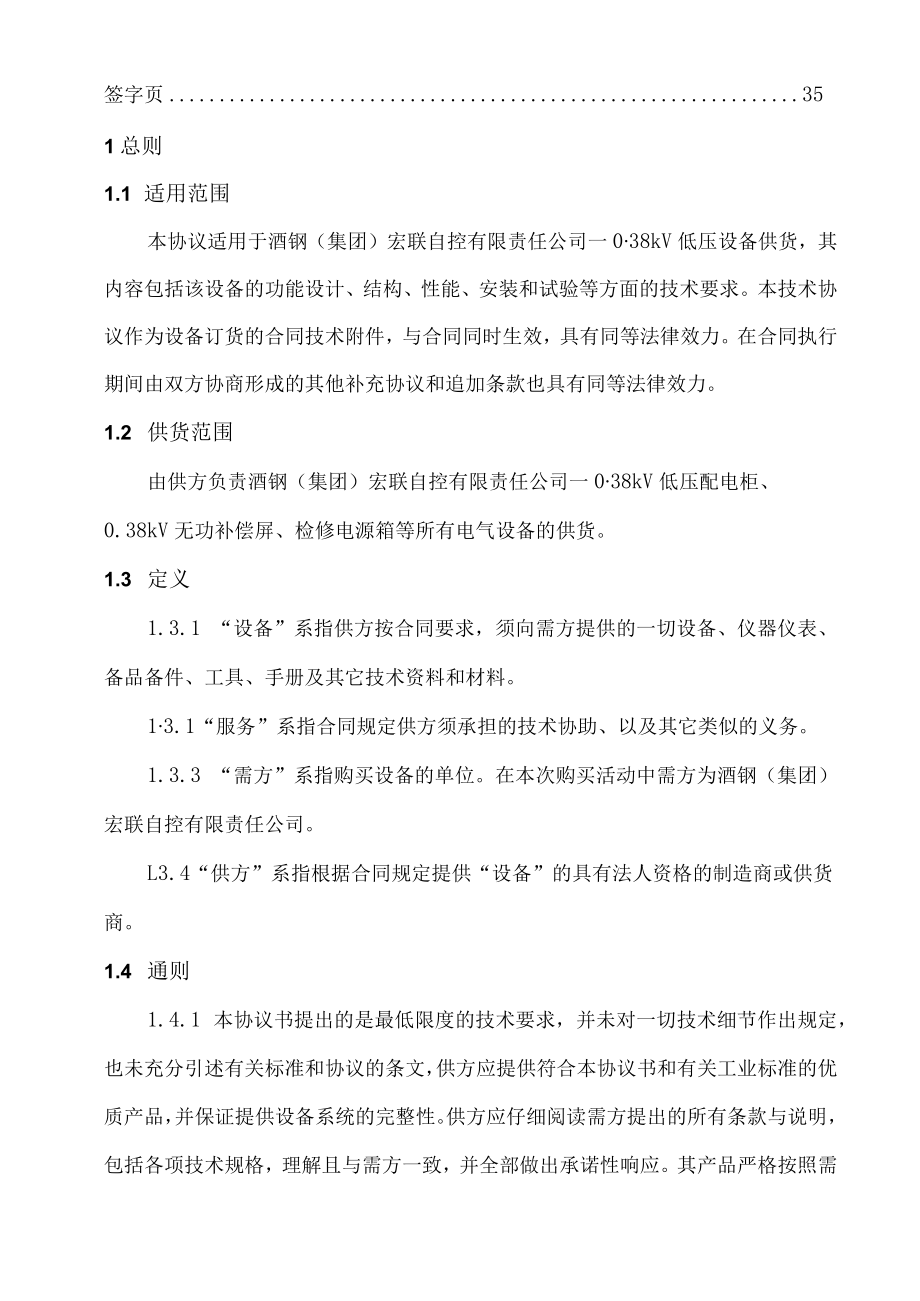

2、供方工作范围2910.3技术文件交付2911技术服务31ILl供方的职责和义务31IL2需方的职责和义务3212交货地点、交货日期3313其它33签字页351总则1.1 适用范围本协议适用于酒钢（集团）宏联自控有限责任公司一038kV低压设备供货，其内容包括该设备的功能设计、结构、性能、安装和试验等方面的技术要求。本技术协议作为设备订货的合同技术附件，与合同同时生效，具有同等法律效力。在合同执行期间由双方协商形成的其他补充协议和追加条款也具有同等法律效力。1.2 供货范围由供方负责酒钢（集团）宏联自控有限责任公司一038kV低压配电柜、0.38kV无功补偿屏、检修电源箱等所有电气设备的供货。1
3、.3 定义1.3.1 “设备”系指供方按合同要求，须向需方提供的一切设备、仪器仪表、备品备件、工具、手册及其它技术资料和材料。13.1“服务”系指合同规定供方须承担的技术协助、以及其它类似的义务。1.3.3 “需方”系指购买设备的单位。在本次购买活动中需方为酒钢（集团）宏联自控有限责任公司。L3.4“供方”系指根据合同规定提供“设备”的具有法人资格的制造商或供货商。1.4 通则1.4.1 本协议书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和协议的条文，供方应提供符合本协议书和有关工业标准的优质产品，并保证提供设备系统的完整性。供方应仔细阅读需方提出的所有条款与
4、说明，包括各项技术规格，理解且与需方一致，并全部做出承诺性响应。其产品严格按照需方和设计单位提供的技术参数进行设计、制造、供货、安装及调试并保证符合需方和设计单位所提供的技术资料以及我国现行的相关标准和产业政策的要求。而这些标准和技术规范应为设备制造时为止最新公布发行的标准和技术规范。本协议书所使用的标准如遇与供方所执行的标准发生矛盾时，按较高标准执行。1.4.2如果供方没有以书面形式对本协议书的条文提出异议，则意味着供方提供的设备完全符合本协议书的要求。如有异议，不管多么微小，都应以“对协议书的意见”为标题向需方提出，由需方确认。1.4.3供方应对制造合同进行技术总负责，即供方对所承担的设备
5、设计制造、调试、运输功能考核及竣工验收等各阶段的技术工作负全面技术责任。L4.4供方应按相关国家标准的技术要求、性能及参数，并结合需方的技术要求进行电气设备装置的设计制造，其产品实物质量应达到当今国内先进水平，并具有经济、安全、可靠的特点。L4.5供方应按图纸选择高质量、有信誉、有良好业绩和配套供货能力的厂商进行相关电器元器件、表计配套供货，选用其他制造厂商产品，必须得到需方及业主的同意。L4.6供方应对所提技术要求的及时性、正确性、完整性负责，并在制造的全过程中，与本工程的其他产品供应商进行密切配合，相互支持，以确保本工程的优质、按期供货。如配合各方不能达成一致时，需方有决定权和依照相关合同
6、条款的处理权。1.4.7供方应提供相关设备的主要功能指标和技术性能，产品质量和工艺性能等保证内容，并提出相应保证值的测量方法和测试条件，供方应保证所提供的各项性能指标并进行书面承诺。供方在合同货物制造中，发生侵犯专利的行为时其侵权责任与需方无关。1.4.8与本设备采购所产生的设备招标文件、设备投标文件、设备招标的技术澄清及本技术协议具有同等法律效力。1.4.9对主要元器件做出相应的单项报价。技术参数供供方投标报价时使用，不完全作为设备设计和设备制造的依据。在本章中只给出了设备的主要技术要求，在合同签署后，若因工艺系统的需要等原因，需方修改了某些技术参数，或是要求供方增加部分功能，供方应无条件满
7、足需方的要求，由此发生的费用由供方自己承担。1.4.10设备中的标准件、外购件必须按技术附件中推荐的厂家进行选购,供方标准件、外协件所选外协单位必须以书面形式通知需方并经需方认可方可执行。1.4.11供方提供的设备必须具有国内同行业近几年内的先进制造水平，采用先进工艺，合格材料，成熟的技术或专利技术。1.4. 12供方提供的设备必须是全新、规范、先进的高质量可靠产品，能够确保连续稳定的工作。1.4.13 供方提供设备制造材料的选择，产品技术参数符合ISO标准,都应按照国内外通用的现行标准和相应的技术规范执行，而这些标准和技术规范应为合同签字日为止最新公布发行的国家、行业的各项标准和技术规范。1
8、.4.14 本协议以及在今后协议执行过程中的一切图纸、技术文件、设备信函等必须使用中文，如果供方提供的文件中使用另一种文字，则需有中文译本，在这种情况下，解释以中文为准。1.4.15 供方提供的设备、附件、备品备件等材质必须满足本工程所处地理位置、环境条件的要求。1.4. 16本技术规范中使用的标准和/或规范如与供方所执行的标准发生矛盾时，按较高标准执行。1.4.17 在合同签订后，需方有权提出因标准、规程和协议发生变化而产生的修订要求，具体事宜由需方、供方、设计方共同协商确定。1.4.18 供方应具有制造过同类同级设备的成功运行经验。1.4.19本协议书中所有用加粗格式描述的要求供方必须满足
9、和响应。除上述说明之外，各设备还应完全满足下述标段各项技术要求。供方所供的产品及外购的产品厂家必须经业主同意。2设计条件和环境条件2.1 地理位置工程建设位置地处甘肃河西走廊中部、万里长城西端的嘉峪关市，东经9817,、北纬39。47,，东临河西重镇酒泉市，西临玉门市，南倚祁连山，与肃南峪固族自治县接壤，北与金塔县和内蒙古额济纳旗相连接，交通便利。工程在嘉峪关酒钢本部冶金厂区储运部区域内建设，标高范围为1612m-1620m,地基承载能力为500kPa.2.2 自然条件2.3 2.1气象该地区属温带大陆性荒漠气候，年均气温在6.7C-7.7C之间，年日照8000小时。自然降水量年平均85.3毫
10、米，蒸发量2149毫米。全年无霜期130天左右。厂区所在地区为雨量小、蒸发大、温差大、多风沙的内陆干旱气候。(1)气温最高温度：38.4最低温度：-31.6夏季最高平均温度：28.7冬季最低平均温度：-15.6日最大温差：14C年平均温度：7.3冬季采暖室外计算温度：-14.5通风室外计算温度：夏季26冬季-IOoC(2)相对湿度相对湿度：46%夏季平均湿度：52%冬季平均湿度：55%(3)降雨量年平均降雨量：85.3mm最大年降雨量：165.7nm小时最大降雨量：18.8mm年平均降雨天数：41.3天(4)风速、风向最大风速：34ms夏季平均风速：2.3ms冬季平均风速：2.lm/s常年主导
11、风向：西北风夏季主导风向：东南风(5)冻土历年平均冻土深度1.08m,最大冻土深度1.32m,最小冻土深度0.83m,土壤冻结温度-26,解冻期约需1个月，最大积雪厚度0.14m。一般从10月中旬开始出现夜冻日消现象，11月下旬进入稳定冻结期。0.05-0.Im层解冻期平均为3月上旬，最早2月下旬，最晚3月下旬。(6)气压平均气压85.3kPa,冬季最大气压力85.6kPa(642mmHg),夏季最大气压力84.7kPa(635mmHg)(7)基本风压和雪压年最大积雪量14Onlnl,50年一遇风压和雪压分别为0.55kNm.30kNm2o(8)空气密度夏季P=1.0043kgm3,冬季P=1
12、.0133kgm3o(9)其它地下水位：-IOOnl以下土壤电阻率：3000m2.2.2建设场地地震烈度：8度(0.2g)o嘉峪关附近有断层通过，该断层自黑山经嘉峪关城楼东侧、兰新铁路线,东南至文殊山，全长38km。2. 2.3使用条件电气设备满足除气象、建设场地条件外，还应满足海拔高度2000m、地震裂度8度、污秽等级：3级、地面承载力60tm2、环境温度-35。C+45等要求，电气设备均室内安装。3技术要求及参数3.1总体要求供方保证提供设备为全新的、先进的、成熟的、完整的和安全可靠的。3.2供货要求供方应提供详细供货清单，清单中依次说明型号、数量、产地、生产厂家等内容。对于属于整套设备运
13、行和施工所必要的部件，即使本协议附件未列出和或数目不足，供方仍须在执行合同时补足。3. 3技术要求及参数所有低压配电设备的规格型号及内部元器件的规格型号必须与图纸内容相一致（图纸见附件：EDT12.KEDT12.2.KEDT12.2.2.EDT12.3）；设备及材料均应符合国家或部颁发的现行技术标注，符合设计要求，并有出厂合格证。实行生产许可证和安全认证制度的产品，有许可证编号和安全认证标志，相关材料资料齐全。设备有铭牌，注明厂家、型号，附件、备件齐全。3.4.1低压配电柜3. 4.1.1技术参数低压配电柜的柜型采用MNS型抽屉柜，系统采用TN-S制，柜体内元件温升符合型式试验标准；所有带电导
14、体的布置应满足国标规定的最小电气安全净距，即不同相的带电部分之间最小电气安全净距为IOnln1；带电部分至接地部分之间最小电气安全净距为12mm；配电柜外壳防护等级为开关柜外部：IP31；开关柜内部：内2X；柜面板上安装表及指示灯。3. 4.1.2断路器断路器应选用EnIaX2系列，容量及技术参数应与图纸一致，万能式断路器要求具有以下特点：无飞弧距离；过电流脱扣保护；脱扣带有彩色触摸屏并有电流、电压显示功率等测量功能，跳闸报警；内部过热、控制器监视的自诊断功能;框架断路器要求额定工作电压AC5060Hz,Ue=690VoIcs=100%Icuo断路器配有即插即用的通讯模块，通讯采用MOdbUS
15、TCP/IP协议。附件应包括以下附件：固定单元、安全档板、防弧隔板、合闸线圈、分闸线圈、欠压线圈240AC/DC（整定长延时）、储能电机220AC/220DC、密封门框、脱扣并报警、辅助触点、参数设定模块、液晶显示等标准配置附件。塑料外壳式断路器选用TmaXXT系列，采用手柄直接操作式断路器，断路器极数P=3；额定绝缘电压二690V；Ui大于等于80OV额定冲击耐受电压=6000V;断路器使用寿命在通电状态下叁2000次；不通电状态下叁4000次；飞弧距离W50mm;另外断路器还具有过电流、欠压脱扣保护功能塑壳断路器电子脱扣的短路延时保护的时间应独立可调，并且短路瞬时保护倍数可调，塑壳断路器附件应全系列交直流通用。3. 4.1.3接触器接触器容量及技术参数应与图纸一致，250A（含250A）以上接触器采用低压真空接触器，接触器动、静触头材质采用覆铜银银合金Ag-Ni10/Cu,其中触头材料Ag含量87%；灭弧罩材质采用不
