《环氧树脂地面3.docx》由会员分享，可在线阅读，更多相关《环氧树脂地面3.docx（3页珍藏版）》请在第壹文秘上搜索。

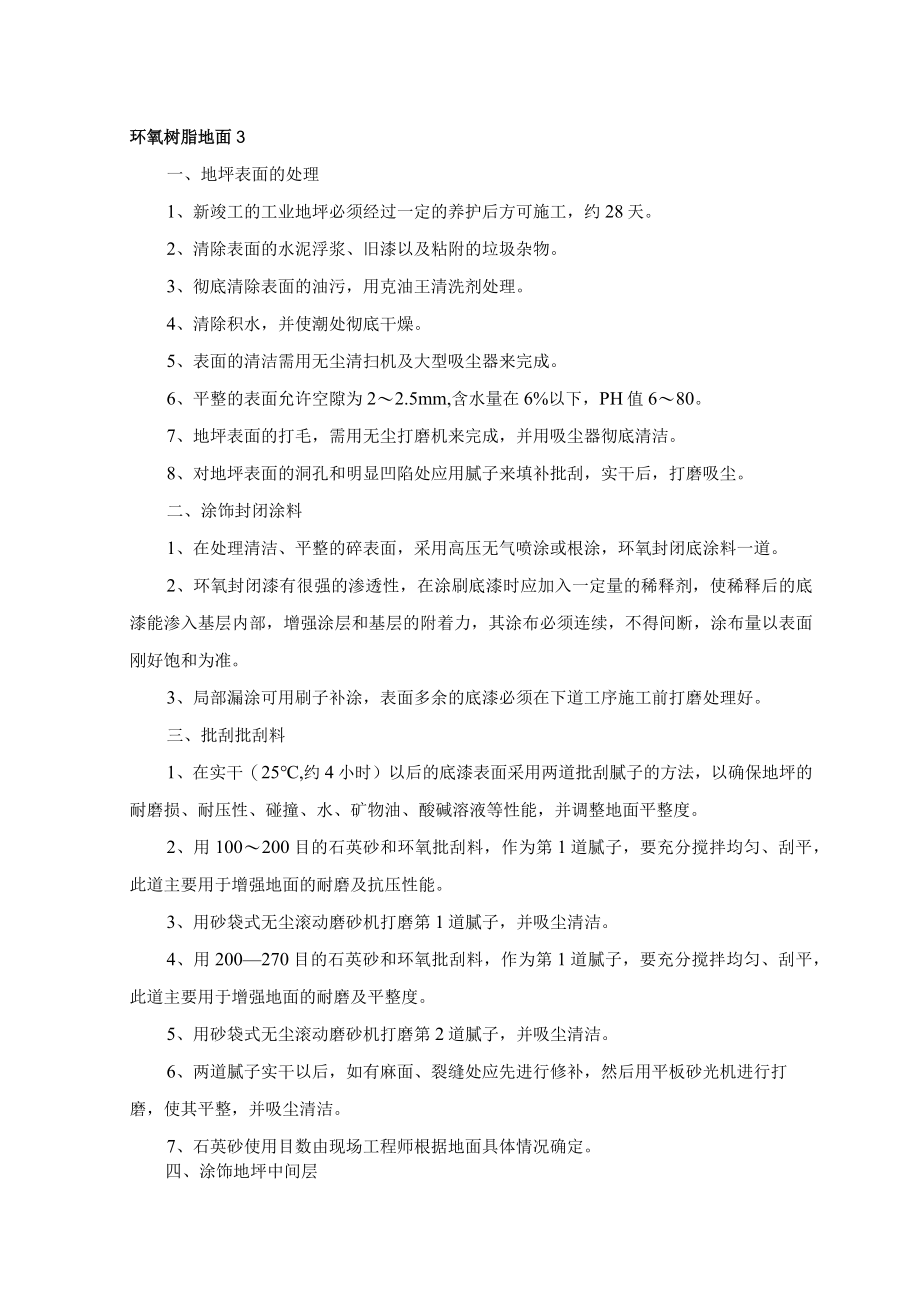

1、环氧树脂地面3一、地坪表面的处理1、新竣工的工业地坪必须经过一定的养护后方可施工，约28天。2、清除表面的水泥浮浆、旧漆以及粘附的垃圾杂物。3、彻底清除表面的油污，用克油王清洗剂处理。4、清除积水，并使潮处彻底干燥。5、表面的清洁需用无尘清扫机及大型吸尘器来完成。6、平整的表面允许空隙为22.5mm,含水量在6%以下，PH值680。7、地坪表面的打毛，需用无尘打磨机来完成，并用吸尘器彻底清洁。8、对地坪表面的洞孔和明显凹陷处应用腻子来填补批刮，实干后，打磨吸尘。二、涂饰封闭涂料1、在处理清洁、平整的碎表面，采用高压无气喷涂或根涂，环氧封闭底涂料一道。2、环氧封闭漆有很强的渗透性，在涂刷底漆时应
2、加入一定量的稀释剂，使稀释后的底漆能渗入基层内部，增强涂层和基层的附着力，其涂布必须连续，不得间断，涂布量以表面刚好饱和为准。3、局部漏涂可用刷子补涂，表面多余的底漆必须在下道工序施工前打磨处理好。三、批刮批刮料1、在实干（25,约4小时）以后的底漆表面采用两道批刮腻子的方法，以确保地坪的耐磨损、耐压性、碰撞、水、矿物油、酸碱溶液等性能，并调整地面平整度。2、用100200目的石英砂和环氧批刮料，作为第1道腻子，要充分搅拌均匀、刮平，此道主要用于增强地面的耐磨及抗压性能。3、用砂袋式无尘滚动磨砂机打磨第1道腻子，并吸尘清洁。4、用200270目的石英砂和环氧批刮料，作为第1道腻子，要充分搅拌均

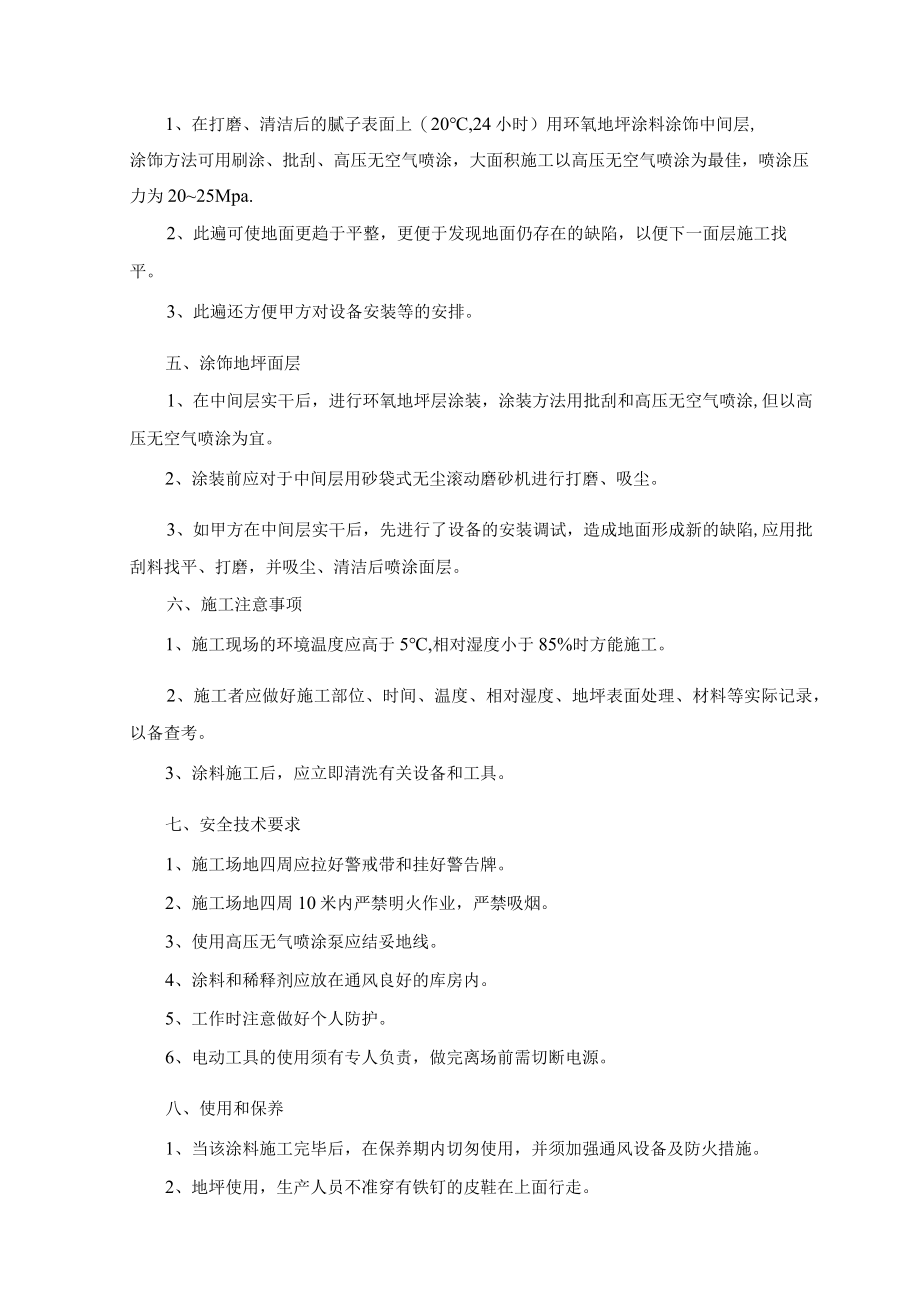

3、匀、刮平，此道主要用于增强地面的耐磨及平整度。5、用砂袋式无尘滚动磨砂机打磨第2道腻子，并吸尘清洁。6、两道腻子实干以后，如有麻面、裂缝处应先进行修补，然后用平板砂光机进行打磨，使其平整，并吸尘清洁。7、石英砂使用目数由现场工程师根据地面具体情况确定。四、涂饰地坪中间层1、在打磨、清洁后的腻子表面上（20,24小时）用环氧地坪涂料涂饰中间层,涂饰方法可用刷涂、批刮、高压无空气喷涂，大面积施工以高压无空气喷涂为最佳，喷涂压力为2025Mpa.2、此遍可使地面更趋于平整，更便于发现地面仍存在的缺陷，以便下一面层施工找平。3、此遍还方便甲方对设备安装等的安排。五、涂饰地坪面层1、在中间层实干后，进行
4、环氧地坪层涂装，涂装方法用批刮和高压无空气喷涂,但以高压无空气喷涂为宜。2、涂装前应对于中间层用砂袋式无尘滚动磨砂机进行打磨、吸尘。3、如甲方在中间层实干后，先进行了设备的安装调试，造成地面形成新的缺陷,应用批刮料找平、打磨，并吸尘、清洁后喷涂面层。六、施工注意事项1、施工现场的环境温度应高于5,相对湿度小于85%时方能施工。2、施工者应做好施工部位、时间、温度、相对湿度、地坪表面处理、材料等实际记录，以备查考。3、涂料施工后，应立即清洗有关设备和工具。七、安全技术要求1、施工场地四周应拉好警戒带和挂好警告牌。2、施工场地四周10米内严禁明火作业，严禁吸烟。3、使用高压无气喷涂泵应结妥地线。4

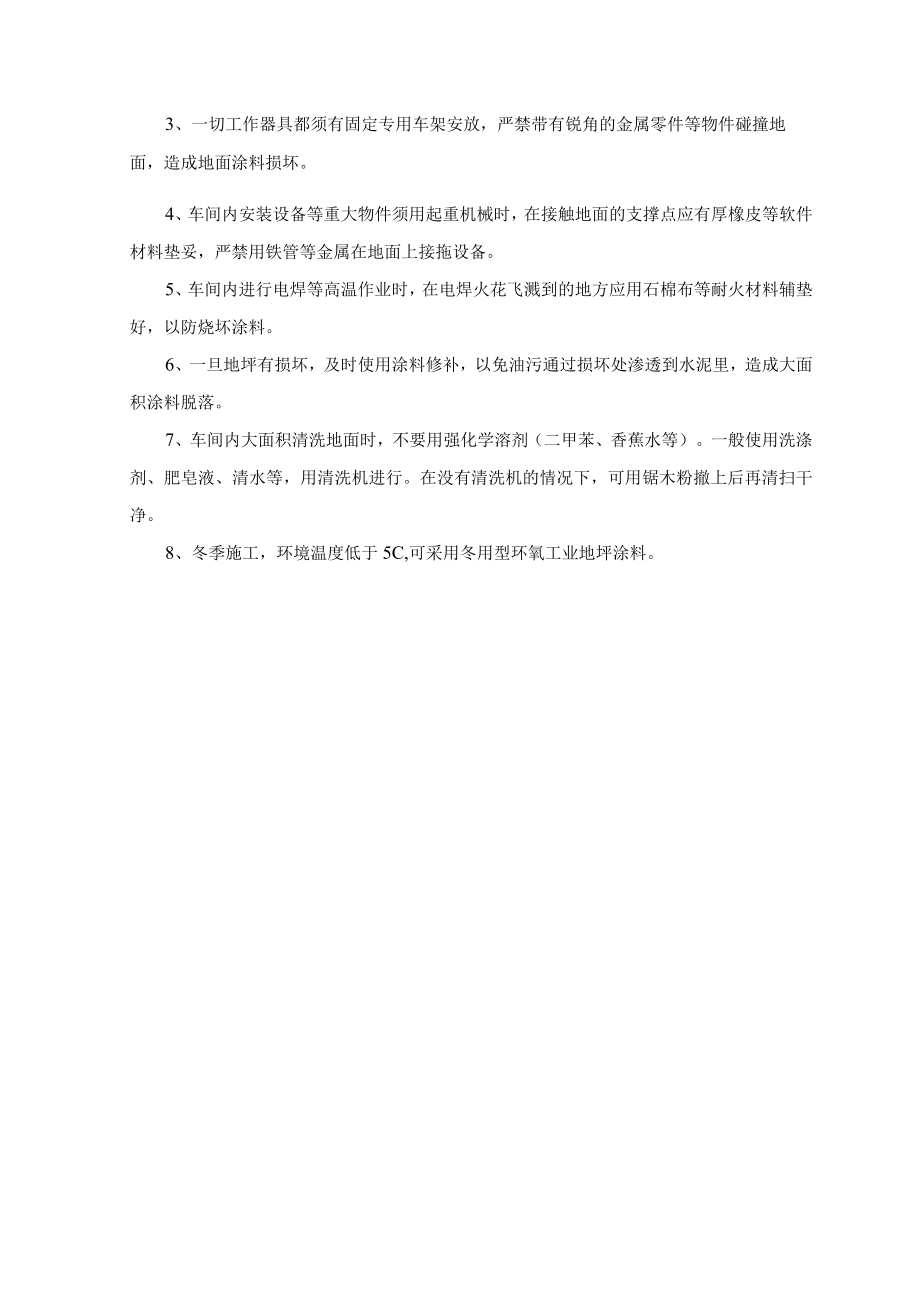

5、、涂料和稀释剂应放在通风良好的库房内。5、工作时注意做好个人防护。6、电动工具的使用须有专人负责，做完离场前需切断电源。八、使用和保养1、当该涂料施工完毕后，在保养期内切匆使用，并须加强通风设备及防火措施。2、地坪使用，生产人员不准穿有铁钉的皮鞋在上面行走。3、一切工作器具都须有固定专用车架安放，严禁带有锐角的金属零件等物件碰撞地面，造成地面涂料损坏。4、车间内安装设备等重大物件须用起重机械时，在接触地面的支撑点应有厚橡皮等软件材料垫妥，严禁用铁管等金属在地面上接拖设备。5、车间内进行电焊等高温作业时，在电焊火花飞溅到的地方应用石棉布等耐火材料辅垫好，以防烧坏涂料。6、一旦地坪有损坏，及时使用涂料修补，以免油污通过损坏处渗透到水泥里，造成大面积涂料脱落。7、车间内大面积清洗地面时，不要用强化学溶剂（二甲苯、香蕉水等）。一般使用洗涤剂、肥皂液、清水等，用清洗机进行。在没有清洗机的情况下，可用锯木粉撤上后再清扫干净。8、冬季施工，环境温度低于5C,可采用冬用型环氧工业地坪涂料。
