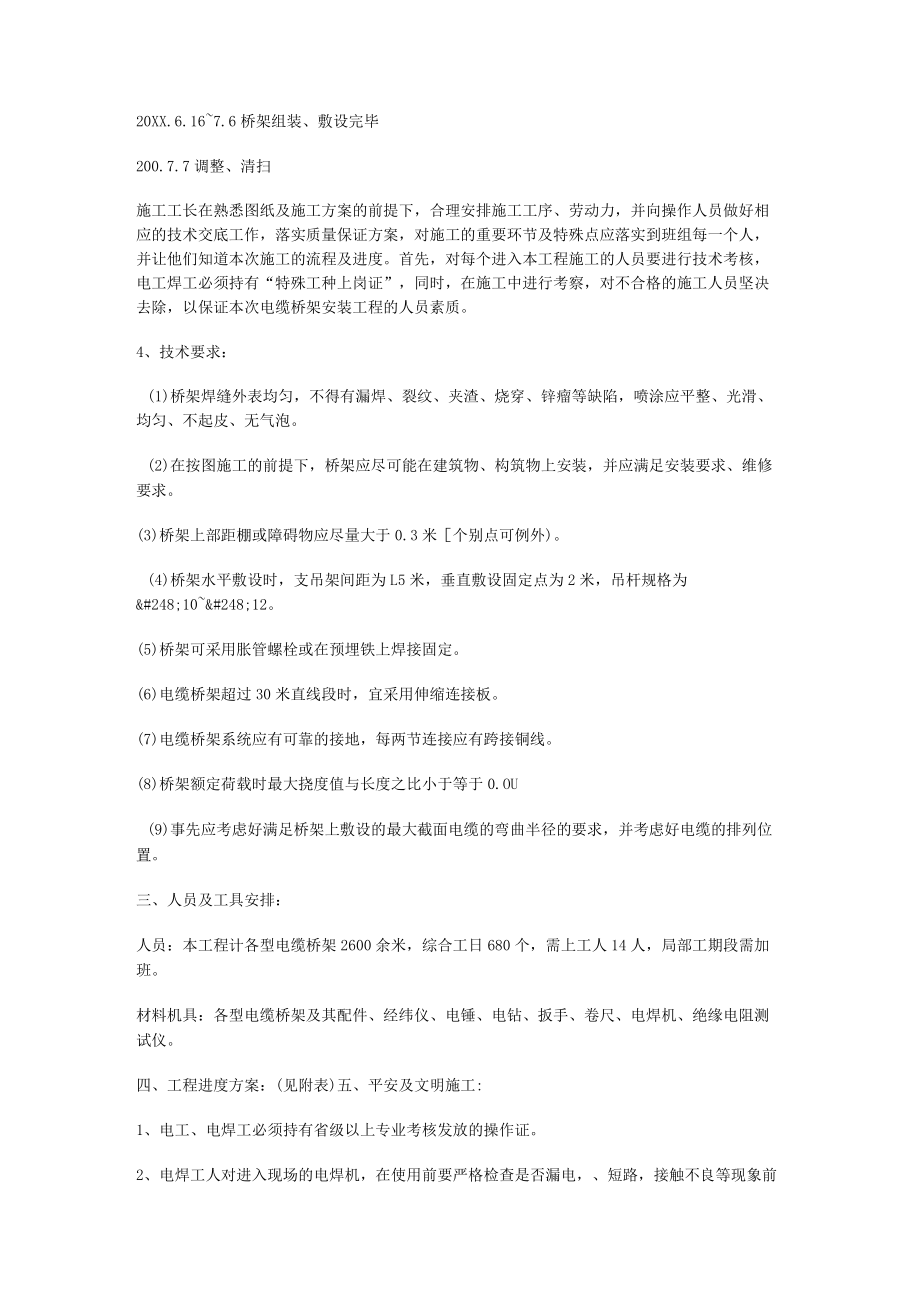

1、20XX.6.167.6桥架组装、敷设完毕200.7.7调整、清扫施工工长在熟悉图纸及施工方案的前提下，合理安排施工工序、劳动力，并向操作人员做好相应的技术交底工作，落实质量保证方案，对施工的重要环节及特殊点应落实到班组每一个人，并让他们知道本次施工的流程及进度。首先，对每个进入本工程施工的人员要进行技术考核，电工焊工必须持有“特殊工种上岗证”，同时，在施工中进行考察，对不合格的施工人员坚决去除，以保证本次电缆桥架安装工程的人员素质。4、技术要求：(1)桥架焊缝外表均匀，不得有漏焊、裂纹、夹渣、烧穿、锌瘤等缺陷，喷涂应平整、光滑、均匀、不起皮、无气泡。(2)在按图施工的前提下，桥架应尽可能在建
2、筑物、构筑物上安装，并应满足安装要求、维修要求。(3)桥架上部距棚或障碍物应尽量大于0.3米个别点可例外)。(4)桥架水平敷设时，支吊架间距为L5米，垂直敷设固定点为2米，吊杆规格为ø10ø12。(5)桥架可采用胀管螺栓或在预埋铁上焊接固定。(6)电缆桥架超过30米直线段时，宜采用伸缩连接板。(7)电缆桥架系统应有可靠的接地，每两节连接应有跨接铜线。(8)桥架额定荷载时最大挠度值与长度之比小于等于0.OU(9)事先应考虑好满足桥架上敷设的最大截面电缆的弯曲半径的要求，并考虑好电缆的排列位置。三、人员及工具安排：人员：本工程计各型电缆桥架2600余米，综合工日680个，需上工

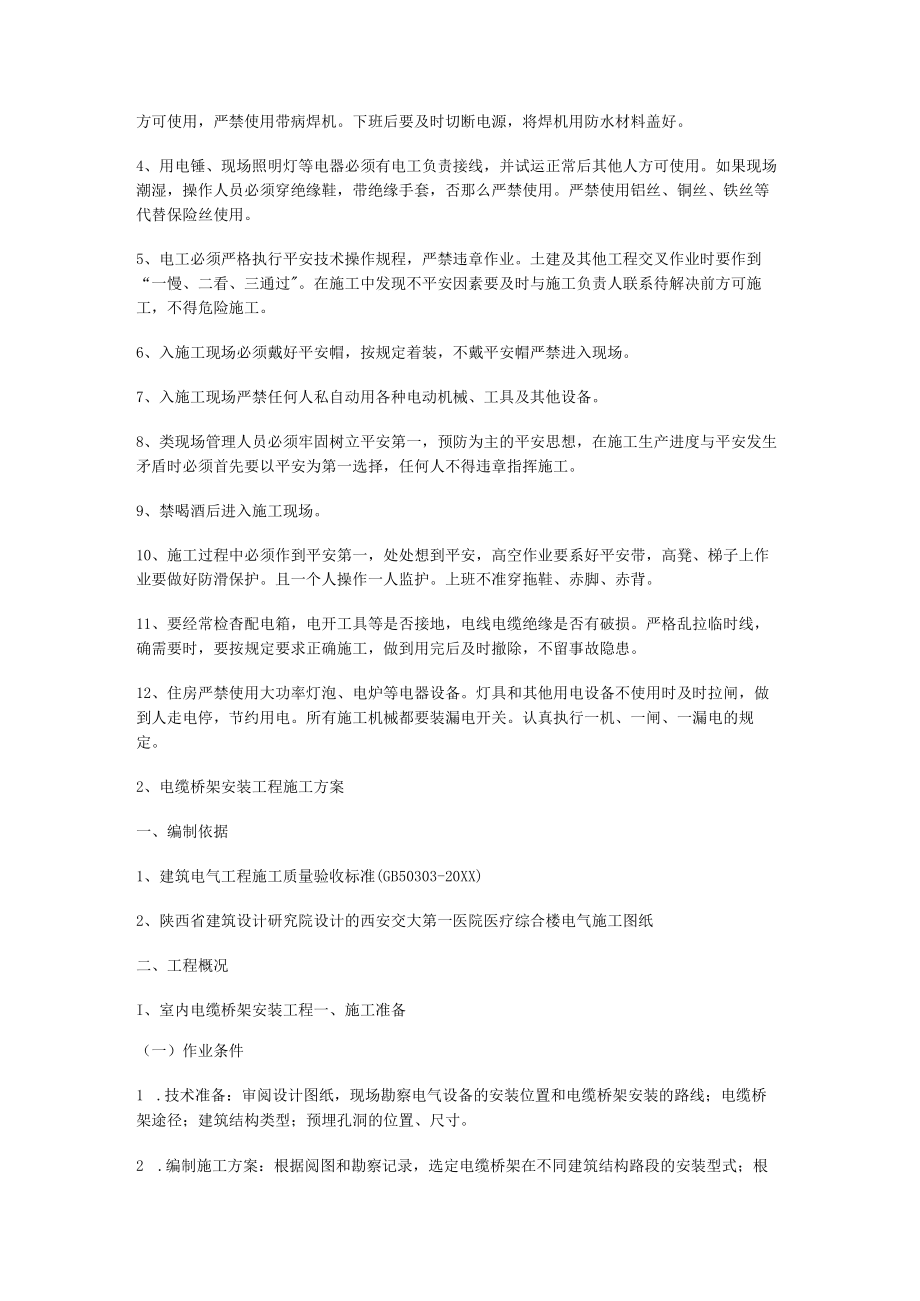

3、人14人，局部工期段需加班。材料机具：各型电缆桥架及其配件、经纬仪、电锤、电钻、扳手、卷尺、电焊机、绝缘电阻测试仪。四、工程进度方案：(见附表)五、平安及文明施工:1、电工、电焊工必须持有省级以上专业考核发放的操作证。2、电焊工人对进入现场的电焊机，在使用前要严格检查是否漏电，、短路，接触不良等现象前方可使用，严禁使用带病焊机。下班后要及时切断电源，将焊机用防水材料盖好。4、用电锤、现场照明灯等电器必须有电工负责接线，并试运正常后其他人方可使用。如果现场潮湿，操作人员必须穿绝缘鞋，带绝缘手套，否那么严禁使用。严禁使用铝丝、铜丝、铁丝等代替保险丝使用。5、电工必须严格执行平安技术操作规程，严禁违
4、章作业。土建及其他工程交叉作业时要作到“一慢、二看、三通过。在施工中发现不平安因素要及时与施工负责人联系待解决前方可施工，不得危险施工。6、入施工现场必须戴好平安帽，按规定着装，不戴平安帽严禁进入现场。7、入施工现场严禁任何人私自动用各种电动机械、工具及其他设备。8、类现场管理人员必须牢固树立平安第一，预防为主的平安思想，在施工生产进度与平安发生矛盾时必须首先要以平安为第一选择，任何人不得违章指挥施工。9、禁喝酒后进入施工现场。10、施工过程中必须作到平安第一，处处想到平安，高空作业要系好平安带，高凳、梯子上作业要做好防滑保护。且一个人操作一人监护。上班不准穿拖鞋、赤脚、赤背。11、要经常检杳
5、配电箱，电开工具等是否接地，电线电缆绝缘是否有破损。严格乱拉临时线，确需要时，要按规定要求正确施工，做到用完后及时撤除，不留事故隐患。12、住房严禁使用大功率灯泡、电炉等电器设备。灯具和其他用电设备不使用时及时拉闸，做到人走电停，节约用电。所有施工机械都要装漏电开关。认真执行一机、一闸、一漏电的规定。2、电缆桥架安装工程施工方案一、编制依据1、建筑电气工程施工质量验收标准(GB50303-20XX)2、陕西省建筑设计研究院设计的西安交大第一医院医疗综合楼电气施工图纸二、工程概况I、室内电缆桥架安装工程一、施工准备（一）作业条件1 .技术准备：审阅设计图纸，现场勘察电气设备的安装位置和电缆桥架安

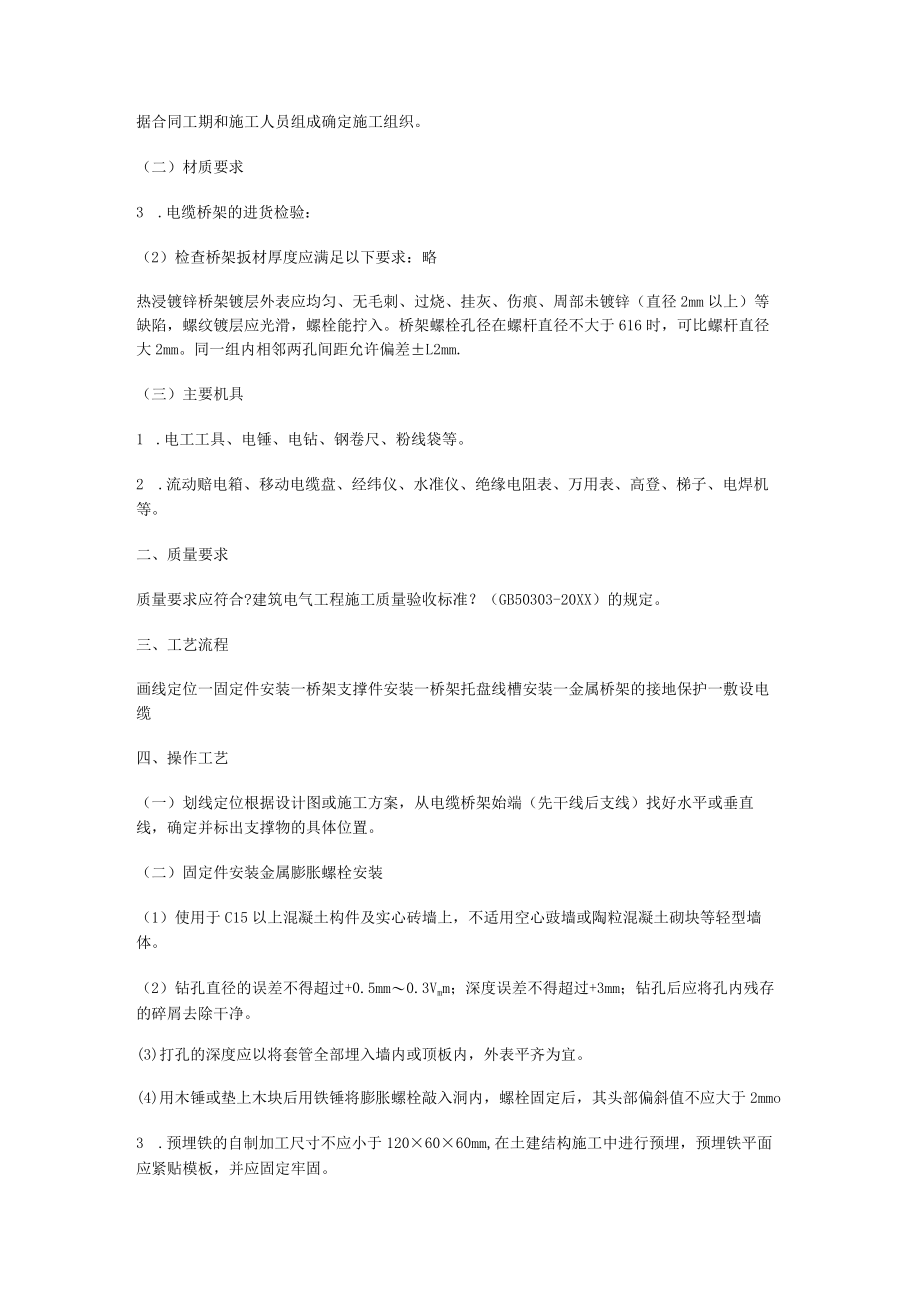

6、装的路线；电缆桥架途径；建筑结构类型；预埋孔洞的位置、尺寸。2 .编制施工方案：根据阅图和勘察记录，选定电缆桥架在不同建筑结构路段的安装型式；根据合同工期和施工人员组成确定施工组织。（二）材质要求3 .电缆桥架的进货检验：（2）检查桥架扳材厚度应满足以下要求：略热浸镀锌桥架镀层外表应均匀、无毛刺、过烧、挂灰、伤痕、周部未镀锌（直径2mm以上）等缺陷，螺纹镀层应光滑，螺栓能拧入。桥架螺栓孔径在螺杆直径不大于616时，可比螺杆直径大2mm。同一组内相邻两孔间距允许偏差L2mm.（三）主要机具1 .电工工具、电锤、电钻、钢卷尺、粉线袋等。2 .流动赔电箱、移动电缆盘、经纬仪、水准仪、绝缘电阻表、万用
7、表、高登、梯子、电焊机等。二、质量要求质量要求应符合?建筑电气工程施工质量验收标准？（GB50303-20XX）的规定。三、工艺流程画线定位一固定件安装一桥架支撑件安装一桥架托盘线槽安装一金属桥架的接地保护一敷设电缆四、操作工艺（一）划线定位根据设计图或施工方案，从电缆桥架始端（先干线后支线）找好水平或垂直线，确定并标出支撑物的具体位置。（二）固定件安装金属膨胀螺栓安装（1）使用于C15以上混凝土构件及实心砖墙上，不适用空心豉墙或陶粒混凝土砌块等轻型墙体。（2）钻孔直径的误差不得超过+0.5mm0.3Vmm；深度误差不得超过+3mm；钻孔后应将孔内残存的碎屑去除干净。(3)打孔的深度应以将套管
8、全部埋入墙内或顶板内，外表平齐为宜。(4)用木锤或垫上木块后用铁锤将膨胀螺栓敲入洞内，螺栓固定后，其头部偏斜值不应大于2mmo3 .预埋铁的自制加工尺寸不应小于1206060mm,在土建结构施工中进行预埋，预埋铁平面应紧贴模板，并应固定牢固。(H)桥架支撑件安装1 .桥架支撑件在室内安装常用的几种形式，参照标图集86SD169?电缆桥架安装？。2 .自制支架与吊架所用扁铁规格不应小于30mm3mn,扁钢规格不小于25X25X3mm,圆钢不小于8o自制吊支架必须按设计要求进行防腐处理。3 .支架与吊架在安装时应挂线或弹线找直，用水平尺找平，以保证安装后横平竖直。五、平安考前须知1 .电缆桥架安装
9、时，其下方不应有人停留。进入现场应戴平安帽。2 .使用人字梯必须巩固，距梯脚4060Cln处要设拉绳，防止劈开。使用单梯上端要绑牢，下端应有人扶持O3 .使用电气设备、电开工具要有可靠的保护接地(接零)措施。打眼时，要戴防护眼镜，工作地点下方不得站人。Il-电气竖井内电缆桥架工程一、施工准备(一)作业条件1 .土建墙体结构已弹出施工水平线，墙面抹灰及面层己完工。2 .电缆桥架及穿楼板的预留洞口已处理好，安装防火隔板的埋件已整理好。3 .安装电缆桥架所需要的支架等附件已加工好。4 .竖井内电气预埋管路已整理好。(二)材料要求2.电缆桥架应平直，无明显扭曲，支架应焊接牢固，无显著变形，下料误差应在
10、5mm范围内，切口应无卷边毛刺。6 .电气竖井中使用的辅助材料：钻头、电焊条、氧气、乙烘气、调和漆、焊锡、焊剂、橡胶绝缘带、塑料绝缘带、黑胶布等。7 .金属膨胀螺栓：根据允许拉力和剪力及设备的安装孔径确定。8 .接线端子：根据导线截面及导线根数选用相应规格的接线端子。9 .镀锌材料：钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫圈等金属材料，均应采用镀锌制品。（三）主要机具1 .活扳手、老虎钳、砂轮机、钢锯、锯条、电焊机、套丝机、手动煨管器、液压煨管器、扁牡、半圆铿、压力案子、电烙铁、电炉子、锡锅、喷灯、锡勺等。2 .兆欧表、高凳等。二、质量要求质量要求符合?建筑电气工程施工质量验收标
11、准？（GB50303-20XX）的规定。三、工艺流程确定电缆桥架位置一固定支架f桥架安装f配电箱固定四、操作工艺（一）确定电缆桥架位置1 .电缆桥架应敷设在平安、枯燥、易操作的电气竖井内。2 .按照图纸设计的位置，计算空间尺寸是否满足操作距离的要求，特别是竖井内桥架、配电箱数量较多，尺寸较大、管路较多时，经常出现排列困难，因此必须仔细核对尺寸，必要时与土建配合进行相应的变更。3 .检查竖井内楼板上预留的洞口位置是否适宜，不适宜应及时休整、剔凿，使上下楼层所对应的洞口通直不错位，注意不要影响结构。（二）固定支架L固定桥架的支架采用50X50X5的角钢，高度为距地面1500-20XXmm,用膨胀螺
12、栓固定。3 .在楼板的下面有预埋件来固定防火隔板，上托防火枕。4 .电缆支架全长均应有良好的接地，即将支架与墙上的预埋的接地埋件焊成一体。（三）桥架安装1 .桥架与支架之间固定采用螺栓。2 .桥架与钢管之间连接采用专用螺母固定，并有跨接地线。3 .当直线段钢制电缆桥架超过30m,应有伸缩缝，其连接采用伸缩连接板。（四）电缆敷设4 .施工前要将封堵部位清理干净。（五）配电箱固定2 .配电箱应有明显可靠的接地，带有器具的铁制盘面和装有器具的门，均应有明显可靠的裸铜编织线作接地保护线。配电箱的PE线不得串接。3 .与配电箱连接的明配管采用管卡固定，并且在距地20Onlnl处应有一处固定点，在距入箱处
13、200n处也应有一处固定点，管卡应与管径匹配。4 .配电箱上电具、仪表应牢固、平正、整洁，间距均匀，钢端子无松动，启闭灵活，零部件齐全。5 .配电箱安装应牢固、平正，其垂直度允许偏差为3mm。五、平安考前须知1 .电缆桥架安装时，其下方不应有人停留。进入现场应戴平安帽。2 .使用电气设备、电开工具要有可靠的保护接地（接零）措施。打眼时，要戴防护眼镜，工作地点下方不得站人。scripttype=text/javascript,addAd（ad_2）/script3、电缆桥架安装施工方案divclass=*ad360280,scripttype=*text/javascript*addAd（ad_
14、3）/script1施工准备1.1技术准备(1)设计施工图纸和电缆桥架加工大样图齐全。(3)电缆桥架安装部位的建筑装饰工程全部结束，暖卫通风工程安装完毕。(4)土建预留的孔洞其位置，大小应符合设计和施工标准要求。1.2 材料准备(2)金属膨胀螺栓：应根据容许拉力和剪力进行选择。(3)镀锌材料：采用钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫等金属材料做电工工件时，都应经过镀锌处理。(4)辅助材料：钻头、电焊条、氧气、乙快气、调合漆、焊锡、焊剂、橡胶绝缘带、塑料绝缘带、黑胶布等。1.3 主要机具准备(1)铅笔、卷尺、线坠、粗线袋、锡锅、喷灯。(2)电工工具、手电钻、冲击钻、兆欧表、万用
