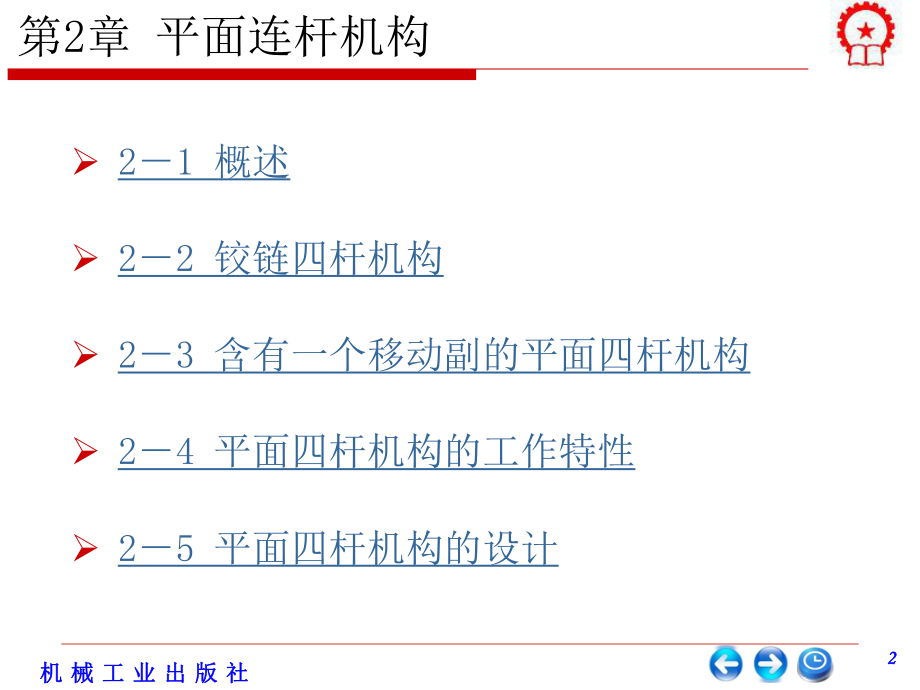

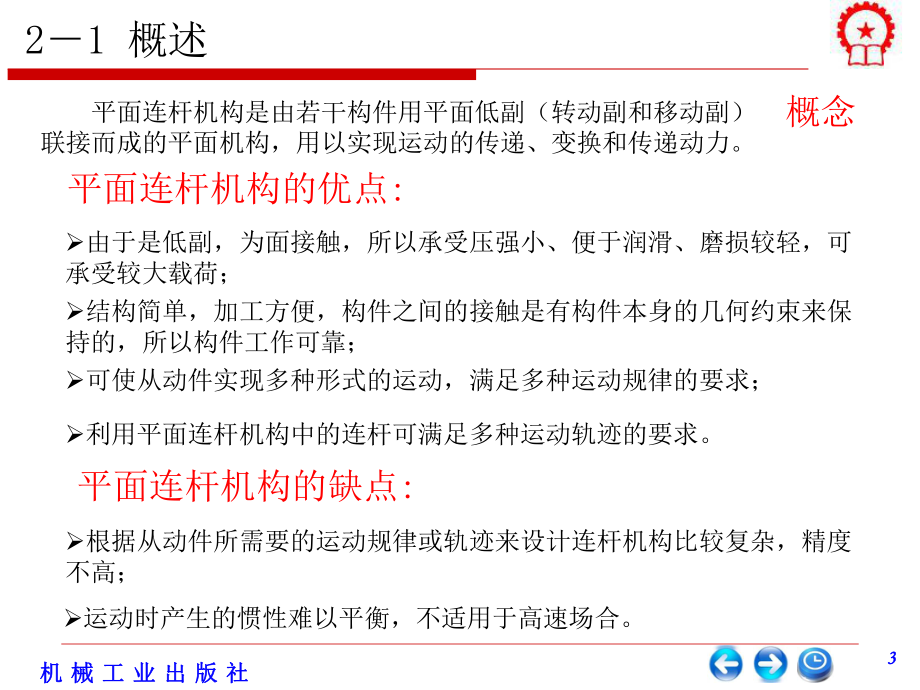

1、机机 械械 工工 业业 出出 版版 社社1 1书名：机械设计基础书名：机械设计基础ISBNISBN： 978-7-111-45747-3作者：赵永刚作者：赵永刚出版社：机械工业出版社出版社：机械工业出版社本书配有电子课件本书配有电子课件机机 械械 工工 业业 出出 版版 社社2 2第2章 平面连杆机构 21 概述 22 铰链四杆机构 23 含有一个移动副的平面四杆机构 24 平面四杆机构的工作特性 25 平面四杆机构的设计机机 械械 工工 业业 出出 版版 社社3 3 平面连杆机构是由若干构件用平面低副（转动副和移动副）联接而成的平面机构，用以实现运动的传递、变换和传递动力。平面连杆机构的优点
2、:由于是低副，为面接触，所以承受压强小、便于润滑、磨损较轻，可承受较大载荷；结构简单，加工方便，构件之间的接触是有构件本身的几何约束来保持的，所以构件工作可靠；可使从动件实现多种形式的运动，满足多种运动规律的要求；利用平面连杆机构中的连杆可满足多种运动轨迹的要求。平面连杆机构的缺点:根据从动件所需要的运动规律或轨迹来设计连杆机构比较复杂，精度不高；运动时产生的惯性难以平衡，不适用于高速场合。概念21 概述机机 械械 工工 业业 出出 版版 社社4 4 平面连杆机构的类型很多，一般的多杆机构可以看成是由几个四杆机构所组成。平面四杆机构不仅应用广泛，而且是多杆机构的基础。21 概述机机 械械 工工
3、 业业 出出 版版 社社5 5由四个构件通过低副联接而成的平面连杆机构，称为四杆机构。如果所有低副均为转动副，这种四杆机构就称为铰链四杆机构。21 概述机机 械械 工工 业业 出出 版版 社社6 6基本型式：铰链四杆机构，其它四杆机构都是由它演变得到的。常用名词：曲柄作整周定轴回转的构件；连杆作平面运动且不与机架相连 的构件；摇杆作定轴摆动的构件；连架杆与机架相连的构件；周转副能作360相对回转的运动副；摆转副只能作有限角度摆动的运动副。平面四杆机构的基本型式22 铰链四杆机构机机 械械 工工 业业 出出 版版 社社7 71、曲柄摇杆机构特征：曲柄摇杆。作用：将曲柄的整周回转转变为摇杆的往复摆
4、动，反之 可将摇杆的往复摆动转变为曲柄的连续回转。如下图所示雷达天线22 铰链四杆机构机机 械械 工工 业业 出出 版版 社社8 8搅面机1、曲柄摇杆机构22 铰链四杆机构机机 械械 工工 业业 出出 版版 社社9 9缝纫机脚踏板机构1、曲柄摇杆机构22 铰链四杆机构机机 械械 工工 业业 出出 版版 社社1010跑步机1、曲柄摇杆机构22 铰链四杆机构机机 械械 工工 业业 出出 版版 社社1111自动送料机构1、曲柄摇杆机构22 铰链四杆机构机机 械械 工工 业业 出出 版版 社社12122、双曲柄机构特征：两个曲柄。作用：将等速回转转变为等速或变速回转。如图所示惯性筛 特例：平行四边形机
5、构 22 铰链四杆机构机机 械械 工工 业业 出出 版版 社社1313插床机构2、双曲柄机构22 铰链四杆机构机机 械械 工工 业业 出出 版版 社社1414平行（逆平行）四边形机构两连架杆等长且平行，两个曲柄转动角速度相同，连杆作平动；两连架杆等长不平行，两曲柄沿相反方向转动。22 铰链四杆机构机机 械械 工工 业业 出出 版版 社社15153、双摇杆机构特征：两个连架杆都是摇杆22 铰链四杆机构机机 械械 工工 业业 出出 版版 社社1616港口起重机选择连杆上合适的点，轨迹为近似的水平直线22 铰链四杆机构机机 械械 工工 业业 出出 版版 社社1717飞机起落架3、双摇杆机构22 铰链
6、四杆机构机机 械械 工工 业业 出出 版版 社社1818等腰梯形机构汽车转向机构 22 铰链四杆机构机机 械械 工工 业业 出出 版版 社社1919风扇摇头22 铰链四杆机构机机 械械 工工 业业 出出 版版 社社2020曲柄存在条件22 铰链四杆机构机机 械械 工工 业业 出出 版版 社社2121曲柄存在条件如图所示，设ad，同理有：da，db，dcAD杆为最短杆。 22 铰链四杆机构机机 械械 工工 业业 出出 版版 社社2222铰链四杆机构中存在曲柄的条件：1）连架杆和机架中必有一杆为最短杆。2）最长杆与最短杆的长度之和应其他两杆长度之和，称为杆长条件。22 铰链四杆机构机机 械械 工工
7、 业业 出出 版版 社社2323当满足杆长条件时，其最短杆参与构成的转动副都是周转副。选择不同的构件作为机架时，可得不同的机构。当不满足杆长条件是，均为双摇杆机构22 铰链四杆机构机机 械械 工工 业业 出出 版版 社社2424转动副演化为移动副改变构件的形状的运动尺寸23 含有移动副的平面四杆机构机机 械械 工工 业业 出出 版版 社社2525曲柄滑块机构转化为双滑块机构23 含有移动副的平面四杆机构机机 械械 工工 业业 出出 版版 社社2626正弦机构应用实例缝纫机针运动机构23 含有移动副的平面四杆机构机机 械械 工工 业业 出出 版版 社社2727运动副尺寸扩大将机构中转动副B的半径
8、扩大，使之超过曲柄AB的长度，得到偏心轮机构。23 含有移动副的平面四杆机构机机 械械 工工 业业 出出 版版 社社2828机构倒置铰链四杆机构倒置23 含有移动副的平面四杆机构机机 械械 工工 业业 出出 版版 社社2929曲柄滑块机构倒置曲柄滑块机构转动导杆机构曲柄摇块机构固定滑块机构23 含有移动副的平面四杆机构机机 械械 工工 业业 出出 版版 社社3030当构件2和构件4均能作整周转动，小型刨床就是应用实例23 含有移动副的平面四杆机构机机 械械 工工 业业 出出 版版 社社3131 当杆2的长度小于机架长度时，导秆4只能作来回摆动，又称为摆动导秆机构，牛头刨中的主运动机构是他的应用
9、实例23 含有移动副的平面四杆机构机机 械械 工工 业业 出出 版版 社社3232 当以构件3为机架时，可演化成定块机构 图示压水机就是实例23 含有移动副的平面四杆机构机机 械械 工工 业业 出出 版版 社社3333正弦机构倒置正弦机构双滑块机构双转块机构正弦机构23 含有移动副的平面四杆机构机机 械械 工工 业业 出出 版版 社社3434双滑块机构(椭圆仪)23 含有移动副的平面四杆机构机机 械械 工工 业业 出出 版版 社社3535双转块机构(十字滑块联轴器)23 含有移动副的平面四杆机构机机 械械 工工 业业 出出 版版 社社3636运动副包容关系逆转曲柄摇块机构摆动导杆机构23 含有
10、移动副的平面四杆机构机机 械械 工工 业业 出出 版版 社社3737急回运动特性 在曲柄摇杆机构中，当曲柄与连杆两次共线时，摇杆位于两个极限位置，简称极位。此两处曲柄之间的所夹的锐角称为极位夹角。 当曲柄以逆时针转过180+时，摇杆从C1D位置摆到C2D。所花时间为t1 ，平均速度为V1，那么有： 1(180)t112121180Vc cc ct24 平面四杆机构的工作特征机机 械械 工工 业业 出出 版版 社社3838当曲柄以继续转过180-时，摇杆从C2D摆到C1D，所花时间为t2 ,平均速度为V2 ，那么有： )180(2t121222180c cc cVt因曲柄转角不同，故摇杆来回摆动
11、的时间不一样，平均速度也不等。并且：t1 t2 V2 V1 摇杆的这种特性称为急回运动。 1801802112122112tttcctccVVKK为行程速比系数。只要0，就有K1，且越大，K值越大，急回性质越明显。 偏置曲柄滑块机构和导杆机构由于存在急回特性，故可用在空行程节省运动时间中，例如牛头刨、往复式输送机24 平面四杆机构的工作特征11801KK机机 械械 工工 业业 出出 版版 社社3939牛头刨床机构牛头刨床机构24 平面四杆机构的工作特征机机 械械 工工 业业 出出 版版 社社4040传动角和压力角 连杆BC与从动件CD之间所夹的锐角（F与Fn夹角）。 Ft，对传动有利。因此用的
12、大小来表示机构传动力性能的好坏。为了保证机构良好的传力性能，设计时要求：min40。压力角：costPPsinnPP从动件上某点的受力方向与从动件上该点速度方向的所夹的锐角。90传动角24 平面四杆机构的工作特征机机 械械 工工 业业 出出 版版 社社4141min出现的位置：当BCD90时，BCD当BCD90时，180-BCD当BCD最小或最大时，都有可能出现min，此位置一定是主动件与机架共线两处之一。 如果90度， 2=180 ， min取1和2中较小者。24 平面四杆机构的工作特征机机 械械 工工 业业 出出 版版 社社4242死点位置摇杆为主动件，且连杆与曲柄两次共线时，有：0，此时
13、机构不能运动，称此位置为“死点”死点的避免与应用：（1）两组机构错开排列，如火车轮机构（2）靠飞轮的惯性，如内然机、缝纫机（3）也可以利用死点进行工作，如起落架、钻夹具等。24 平面四杆机构的工作特征机机 械械 工工 业业 出出 版版 社社434324 平面四杆机构的工作特征机机 械械 工工 业业 出出 版版 社社444424 平面四杆机构的工作特征机机 械械 工工 业业 出出 版版 社社4545运动连续性运动连续性是指连杆机构在运动过程中能否依次实现给定的各个位置。错位不连续错序不连续24 平面四杆机构的工作特征机机 械械 工工 业业 出出 版版 社社4646一个设计过程：已知条件构件尺寸
