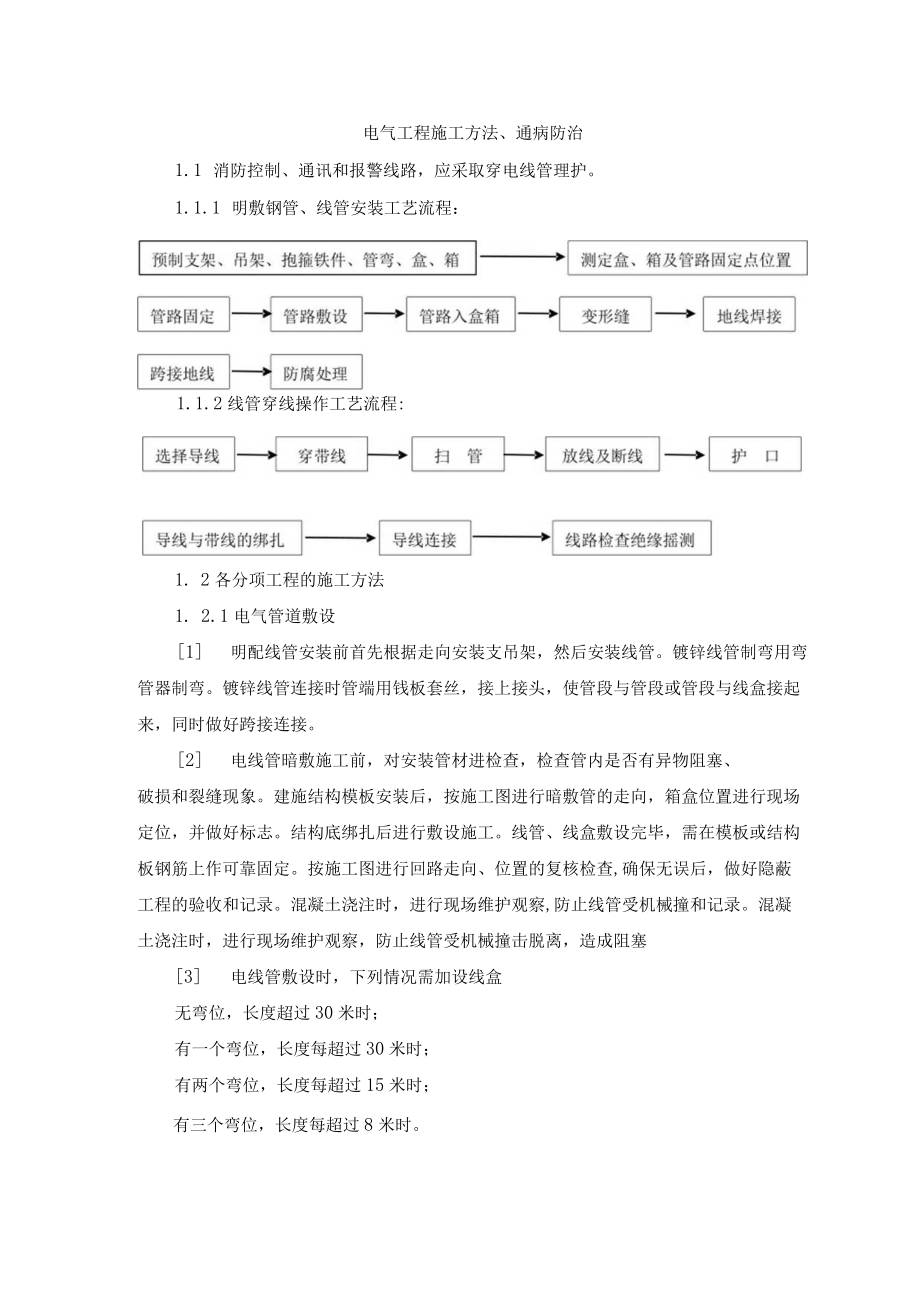

1、电气工程施工方法、通病防治1.1 消防控制、通讯和报警线路，应采取穿电线管理护。1.1.1 明敷钢管、线管安装工艺流程：1.1.2线管穿线操作工艺流程:1. 2各分项工程的施工方法1. 2.1电气管道敷设1 明配线管安装前首先根据走向安装支吊架，然后安装线管。镀锌线管制弯用弯管器制弯。镀锌线管连接时管端用钱板套丝，接上接头，使管段与管段或管段与线盒接起来，同时做好跨接连接。2 电线管暗敷施工前，对安装管材进检查，检查管内是否有异物阻塞、破损和裂缝现象。建施结构模板安装后，按施工图进行暗敷管的走向，箱盒位置进行现场定位，并做好标志。结构底绑扎后进行敷设施工。线管、线盒敷设完毕，需在模板或结构板钢

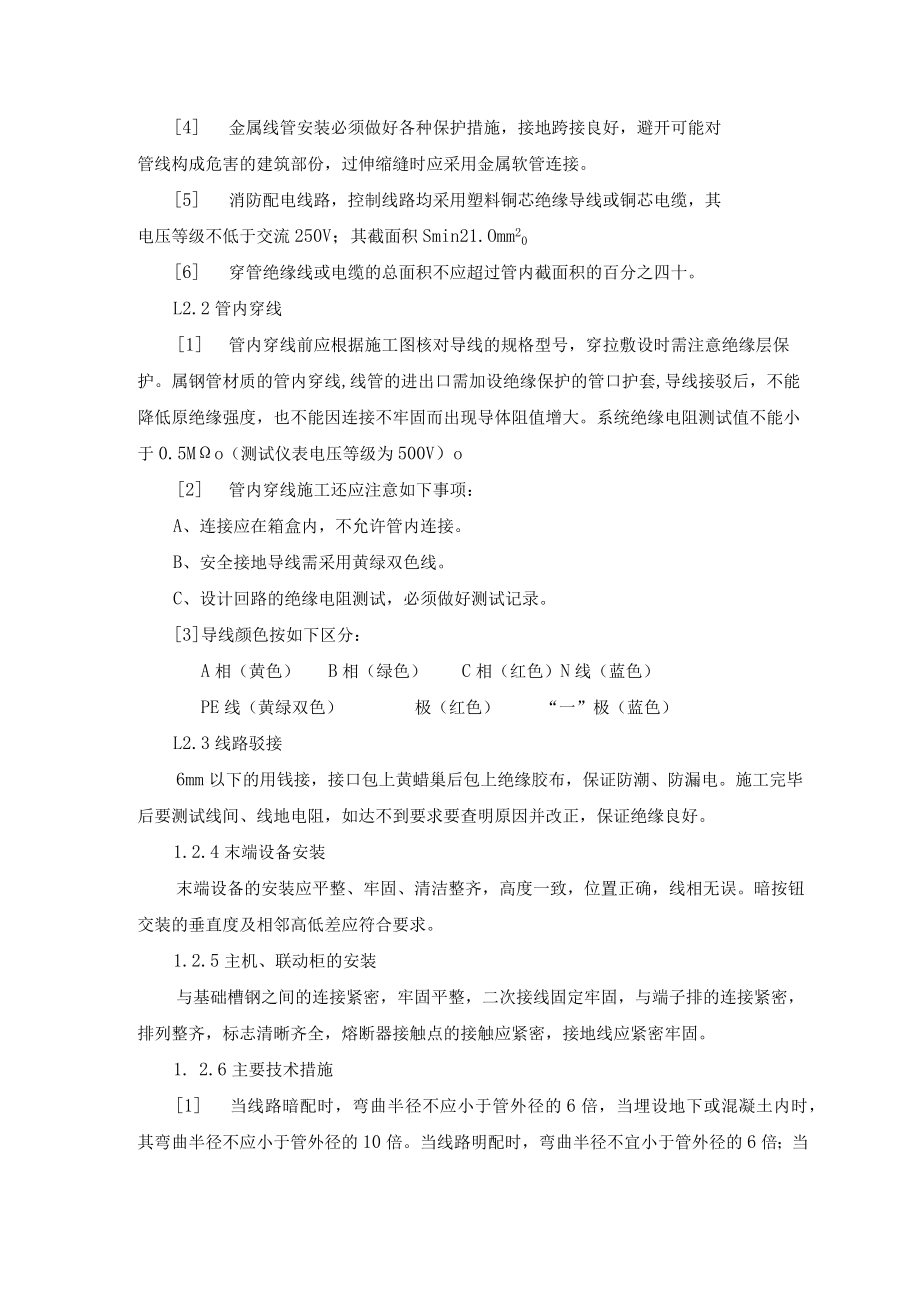

2、筋上作可靠固定。按施工图进行回路走向、位置的复核检查,确保无误后，做好隐蔽工程的验收和记录。混凝土浇注时，进行现场维护观察,防止线管受机械撞和记录。混凝土浇注时，进行现场维护观察，防止线管受机械撞击脱离，造成阻塞3 电线管敷设时，下列情况需加设线盒无弯位，长度超过30米时；有一个弯位，长度每超过30米时；有两个弯位，长度每超过15米时；有三个弯位，长度每超过8米时。4 金属线管安装必须做好各种保护措施，接地跨接良好，避开可能对管线构成危害的建筑部份，过伸缩缝时应采用金属软管连接。5 消防配电线路，控制线路均采用塑料铜芯绝缘导线或铜芯电缆，其电压等级不低于交流250V；其截面积Smin21.Om
3、m206 穿管绝缘线或电缆的总面积不应超过管内截面积的百分之四十。L2.2管内穿线1 管内穿线前应根据施工图核对导线的规格型号，穿拉敷设时需注意绝缘层保护。属钢管材质的管内穿线,线管的进出口需加设绝缘保护的管口护套,导线接驳后，不能降低原绝缘强度，也不能因连接不牢固而出现导体阻值增大。系统绝缘电阻测试值不能小于0.5Mo（测试仪表电压等级为500V）o2 管内穿线施工还应注意如下事项：A、连接应在箱盒内，不允许管内连接。B、安全接地导线需采用黄绿双色线。C、设计回路的绝缘电阻测试，必须做好测试记录。3导线颜色按如下区分：A相（黄色）B相（绿色）C相（红色）N线（蓝色）PE线（黄绿双色）极（红色
4、）“一”极（蓝色）L2.3线路驳接6mm以下的用钱接，接口包上黄蜡巢后包上绝缘胶布，保证防潮、防漏电。施工完毕后要测试线间、线地电阻，如达不到要求要查明原因并改正，保证绝缘良好。1.2.4末端设备安装末端设备的安装应平整、牢固、清洁整齐，高度一致，位置正确，线相无误。暗按钮交装的垂直度及相邻高低差应符合要求。1.2.5主机、联动柜的安装与基础槽钢之间的连接紧密，牢固平整，二次接线固定牢固，与端子排的连接紧密，排列整齐，标志清晰齐全，熔断器接触点的接触应紧密，接地线应紧密牢固。1. 2.6主要技术措施1 当线路暗配时，弯曲半径不应小于管外径的6倍，当埋设地下或混凝土内时，其弯曲半径不应小于管外径

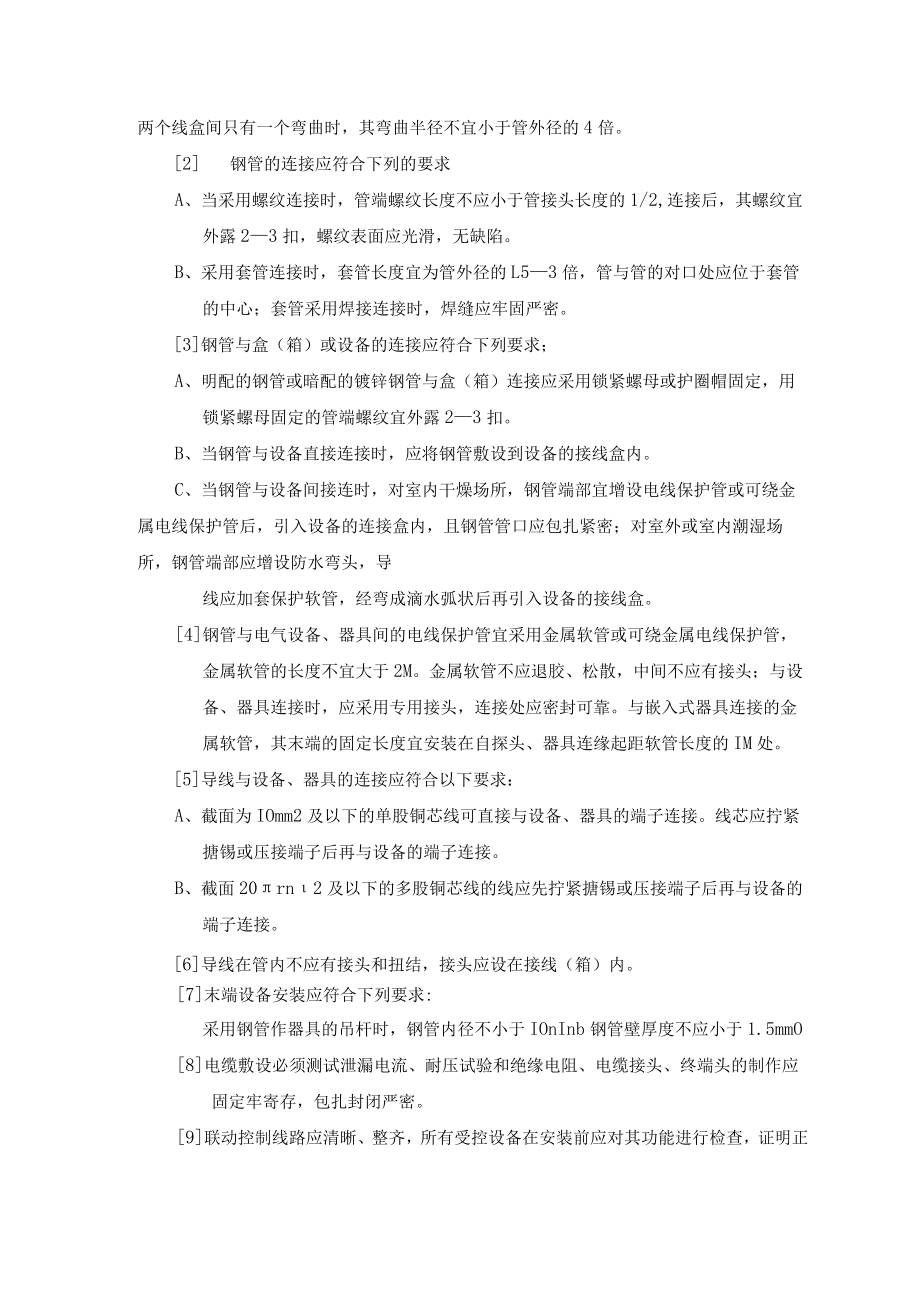

5、的10倍。当线路明配时，弯曲半径不宜小于管外径的6倍；当两个线盒间只有一个弯曲时，其弯曲半径不宜小于管外径的4倍。2 钢管的连接应符合下列的要求A、当采用螺纹连接时，管端螺纹长度不应小于管接头长度的1/2,连接后，其螺纹宜外露23扣，螺纹表面应光滑，无缺陷。B、采用套管连接时，套管长度宜为管外径的L53倍，管与管的对口处应位于套管的中心；套管采用焊接连接时，焊缝应牢固严密。3钢管与盒（箱）或设备的连接应符合下列要求；A、明配的钢管或暗配的镀锌钢管与盒（箱）连接应采用锁紧螺母或护圈帽固定，用锁紧螺母固定的管端螺纹宜外露23扣。B、当钢管与设备直接连接时，应将钢管敷设到设备的接线盒内。C、当钢管与
6、设备间接连时，对室内干燥场所，钢管端部宜增设电线保护管或可绕金属电线保护管后，引入设备的连接盒内，且钢管管口应包扎紧密；对室外或室内潮湿场所，钢管端部应增设防水弯头，导线应加套保护软管，经弯成滴水弧状后再引入设备的接线盒。4钢管与电气设备、器具间的电线保护管宜采用金属软管或可绕金属电线保护管，金属软管的长度不宜大于2M。金属软管不应退胶、松散，中间不应有接头；与设备、器具连接时，应采用专用接头，连接处应密封可靠。与嵌入式器具连接的金属软管，其末端的固定长度宜安装在自探头、器具连缘起距软管长度的IM处。5导线与设备、器具的连接应符合以下要求：A、截面为IOmm2及以下的单股铜芯线可直接与设备、器具的端子连接。线芯应拧紧搪锡或压接端子后再与设备的端子连接。B、截面20rn2及以下的多股铜芯线的线应先拧紧搪锡或压接端子后再与设备的端子连接。6导线在管内不应有接头和扭结，接头应设在接线（箱）内。7末端设备安装应符合下列要求:采用钢管作器具的吊杆时，钢管内径不小于IOnInb钢管壁厚度不应小于1.5mmO8电缆敷设必须测试泄漏电流、耐压试验和绝缘电阻、电缆接头、终端头的制作应固定牢寄存，包扎封闭严密。9联动控制线路应清晰、整齐，所有受控设备在安装前应对其功能进行检查，证明正常后方可接驳联动控制线路。10系统调试由产品厂家派技术员协助进行，调试过程中，应做好各项记录及报告工作。
