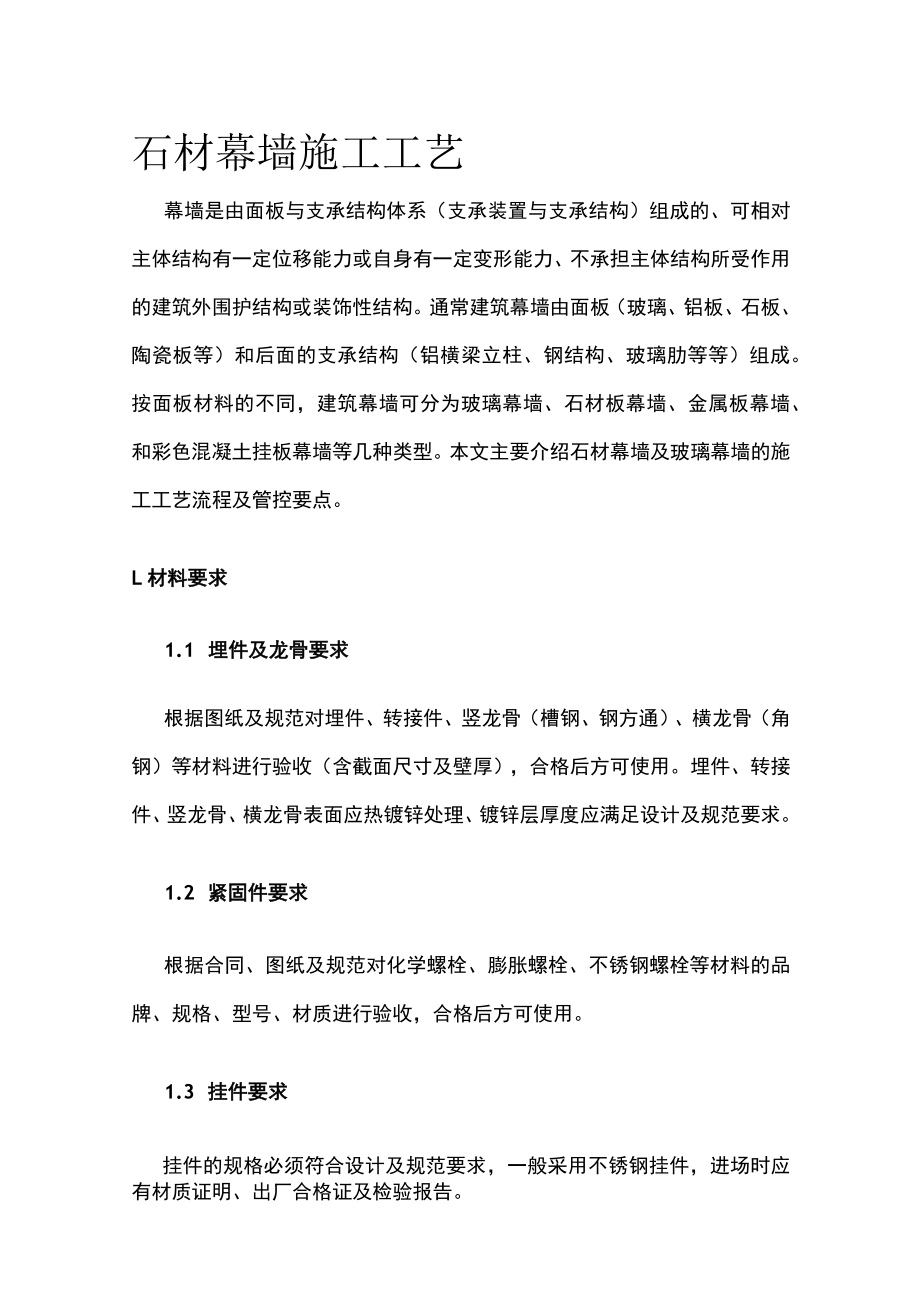

1、石材幕墙施工工艺幕墙是由面板与支承结构体系（支承装置与支承结构）组成的、可相对主体结构有一定位移能力或自身有一定变形能力、不承担主体结构所受作用的建筑外围护结构或装饰性结构。通常建筑幕墙由面板（玻璃、铝板、石板、陶瓷板等）和后面的支承结构（铝横梁立柱、钢结构、玻璃肋等等）组成。按面板材料的不同，建筑幕墙可分为玻璃幕墙、石材板幕墙、金属板幕墙、和彩色混凝土挂板幕墙等几种类型。本文主要介绍石材幕墙及玻璃幕墙的施工工艺流程及管控要点。L材料要求1.1 埋件及龙骨要求根据图纸及规范对埋件、转接件、竖龙骨（槽钢、钢方通）、横龙骨（角钢）等材料进行验收（含截面尺寸及壁厚），合格后方可使用。埋件、转接件、竖

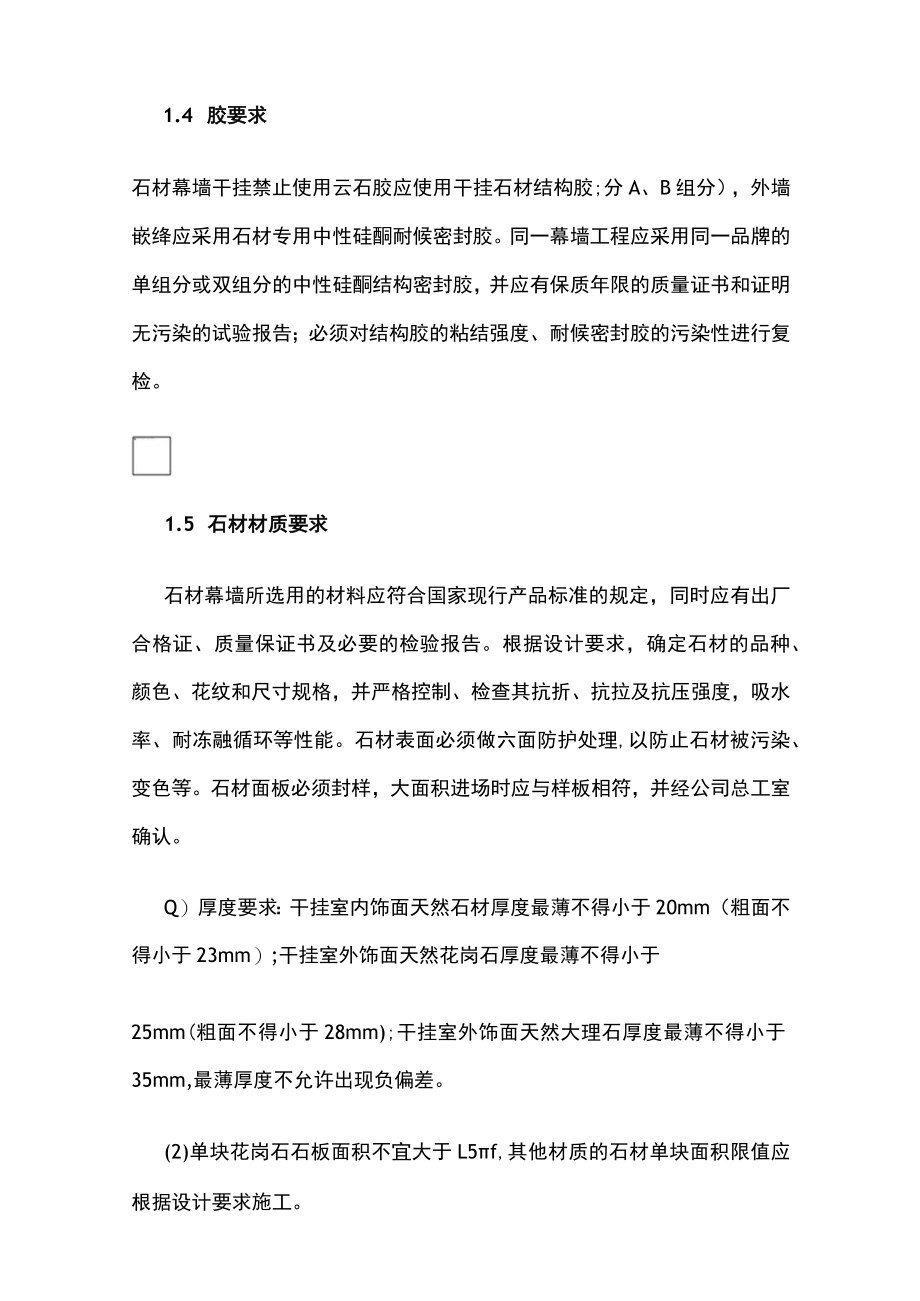

2、龙骨、横龙骨表面应热镀锌处理、镀锌层厚度应满足设计及规范要求。1.2 紧固件要求根据合同、图纸及规范对化学螺栓、膨胀螺栓、不锈钢螺栓等材料的品牌、规格、型号、材质进行验收，合格后方可使用。1.3 挂件要求挂件的规格必须符合设计及规范要求，一般采用不锈钢挂件，进场时应有材质证明、出厂合格证及检验报告。1.4 胶要求石材幕墙干挂禁止使用云石胶应使用干挂石材结构胶;分A、B组分），外墙嵌绛应采用石材专用中性硅酮耐候密封胶。同一幕墙工程应采用同一品牌的单组分或双组分的中性硅酮结构密封胶，并应有保质年限的质量证书和证明无污染的试验报告；必须对结构胶的粘结强度、耐候密封胶的污染性进行复检。1.5 石材材质
3、要求石材幕墙所选用的材料应符合国家现行产品标准的规定，同时应有出厂合格证、质量保证书及必要的检验报告。根据设计要求，确定石材的品种、颜色、花纹和尺寸规格，并严格控制、检查其抗折、抗拉及抗压强度，吸水率、耐冻融循环等性能。石材表面必须做六面防护处理,以防止石材被污染、变色等。石材面板必须封样，大面积进场时应与样板相符，并经公司总工室确认。Q）厚度要求：干挂室内饰面天然石材厚度最薄不得小于20mm（粗面不得小于23mm）;干挂室外饰面天然花岗石厚度最薄不得小于25mm(粗面不得小于28mm);干挂室外饰面天然大理石厚度最薄不得小于35mm,最薄厚度不允许出现负偏差。(2)单块花岗石石板面积不宜大于

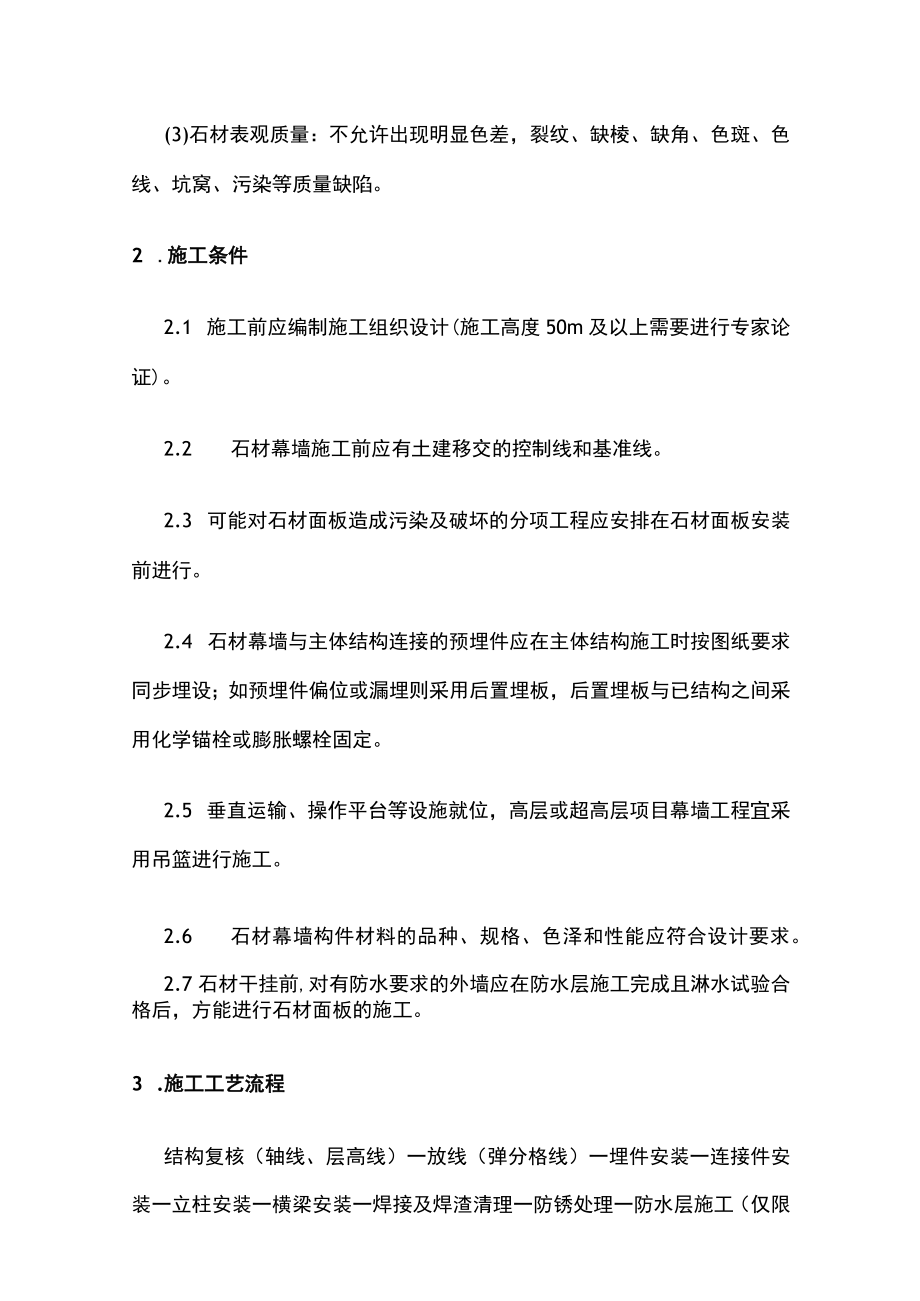

4、L5f,其他材质的石材单块面积限值应根据设计要求施工。(3)石材表观质量：不允许出现明显色差，裂纹、缺棱、缺角、色斑、色线、坑窝、污染等质量缺陷。2 .施工条件2.1 施工前应编制施工组织设计(施工高度50m及以上需要进行专家论证)。2.2 石材幕墙施工前应有土建移交的控制线和基准线。2.3 可能对石材面板造成污染及破坏的分项工程应安排在石材面板安装前进行。2.4 石材幕墙与主体结构连接的预埋件应在主体结构施工时按图纸要求同步埋设；如预埋件偏位或漏埋则采用后置埋板，后置埋板与已结构之间采用化学锚栓或膨胀螺栓固定。2.5 垂直运输、操作平台等设施就位，高层或超高层项目幕墙工程宜采用吊篮进行施工。
5、2.6 石材幕墙构件材料的品种、规格、色泽和性能应符合设计要求。2.7 石材干挂前,对有防水要求的外墙应在防水层施工完成且淋水试验合格后，方能进行石材面板的施工。3 .施工工艺流程结构复核（轴线、层高线）一放线（弹分格线）一埋件安装一连接件安装一立柱安装一横梁安装一焊接及焊渣清理一防锈处理一防水层施工（仅限开放式石材幕墙）一石材挂件或背栓安装一石材（六面）防护处理一石材安装一注密封胶-清洗石材一竣工验收注：不应在六级以上大风或大雨气候下进行外墙干挂石材施工，不应在雨天进行密封胶施工。竣工验收之前须对防水处理不到位的石材进行再次处理。3.1 石材幕墙放线以设计轴线为基准，放线的具体原则如下：Q）
6、先复核各立面结构及门窗洞口尺寸与图纸要求是否一致；（2）再复核各楼层标高与图纸要求是否一致；（3）最后根据轴线及结构偏差确定石材完成面，埋板、立柱、横梁的布置以图纸标注尺寸为准，埋板和立柱的布置间距可视施工现场情况调整，但必须按图纸要求数量施工。3.2 按照放线的位置在墙面上打出化学螺栓孔位,孔深以略大于化学螺栓套管的长度为宜，孔内灰层清理干净后，植入化学药剂，安装化学螺栓，使之达到设计的要求，并做拉拔试验，埋件水平间隔不宜大于2米（以设计计算书为准）。连接件采用槽钢与后补埋板三面围焊，焊接完成后，按规范要求除去焊渣并进行焊缝隐蔽前检查验收，合格后刷防锈漆，涂刷防锈漆遍数应符合设计要求。连接件
7、的固定位置按连接件弹线位置确定，采取水平跟线、中心对线、先点焊、确定无误后再施焊的方法。注意施工过程中应避免破坏外墙防水层。垂直钻孔，深度为110130mm用风机吹干孔内灰尘置入化学药剂，旋转安装硬化后安装埋件，上紧螺帽，禁止加焊连接件安装先点焊,复核无误后满焊焊渣除尽后,刷一道红丹漆+一道银粉漆,银粉漆必须在红丹漆干燥后进行3.3 龙骨安装完成且验收合格后，进行不锈钢挂件安装，不锈钢挂件与横龙骨之间用不锈钢螺栓连接（配一平一弹一螺母）。不锈钢挂件的进出位可通过挂件长条形孔进行调整，无问题后，再拧紧螺栓（螺栓外露丝扣不少于23扣），螺栓拧紧度以不锈钢弹簧垫完全压平为准，隐蔽验收合格后方可进行下
8、道工序。3.4 安装石材前用云石机在石材的侧面开槽，开槽深度依照挂件的尺寸进行，要做到开槽不崩边，不偏边，板材安装必须跟线，按规格找平、找方、找垂直。挂板时，先试挂，每块板用靠尺找平后再正式挂板，安装挂件前应将结构胶灌入槽内。上板与下板石材缝隙之间应垫实，保证缝宽均匀。挂件数量严格按图纸及规范要求施工。3.5 按照图纸及设计要求做防雷接地及防火分区施工。36石材幕墙窗框周边用防水砂浆或掺防水剂的细石佐收口、找坡、压光；收口高度必须盖过窗框边缘，向外找坡，坡度宜大于5%,完成后建议增加GS防水材料刷满整个窗框周圈。然后在进行石材幕墙的干挂。3.7 填塞泡沫条：选择规格合适的泡沫条填塞到拟注胶之缝
9、中，保持泡沫条与板块侧面有足够的摩擦力，填塞后泡沫条凹入表面距石材表面约3mmo注胶后胶缝厚度约为3.5-5mmoQ）清洁注胶缝，清除石材缝中污物。（2）粘贴美纹纸：将保美纹纸粘贴在胶缝两边，刮胶后即将胶纸撕掉,注意石材表面清洁不要沾染余胶。（3活U胶：刮胶应沿同一方面将胶缝刮平（或凹面），同时应注意密封胶的固化时间，十字胶绛处理应平滑过度。（4）打蜡或刷保护剂后做防水处理（有条件可进行淋水试验）。4 .质量标准石材饰面允许偏差项目及检验方法项次项目允许偏差项目（mm）检验方法1立面垂直度2用2m托线板和尺量检查2表面平整度2用2m靠尺和楔形塞尺检查3阴阳角方正2用直角检测尺检查4接缝直线度2
10、拉5m线，不足5m拉通线和尺量检查5接缝高低差0.5用Im钢板尺和楔形塞尺检查6接缝宽度1用金属塞尺检查石材幕墙安装的允许偏差和检验方法项次1项目允许偏差(mm)检验方法光面麻面幕墙垂直度幕墙局度30m10用经纬仪检查30mV幕墙Wj度60m1560mV幕墙高度90m20幕墙高度90m252幕墙水平度3用水平仪检查3板材立面垂直度3用水平仪检查4板材上沿水平度2用Im水平尺和钢直尺检查5相邻板材板角错位1用钢直尺检查6表面平整度23用垂直检测尺检查7阳角方正24用直角检测尺检查8接缝直线度34拉5m线,不足5m拉通线，用钢直尺检查9接缝高低差1用Im钢板尺和楔形塞尺检查10接缝宽度12用钢直尺检查
