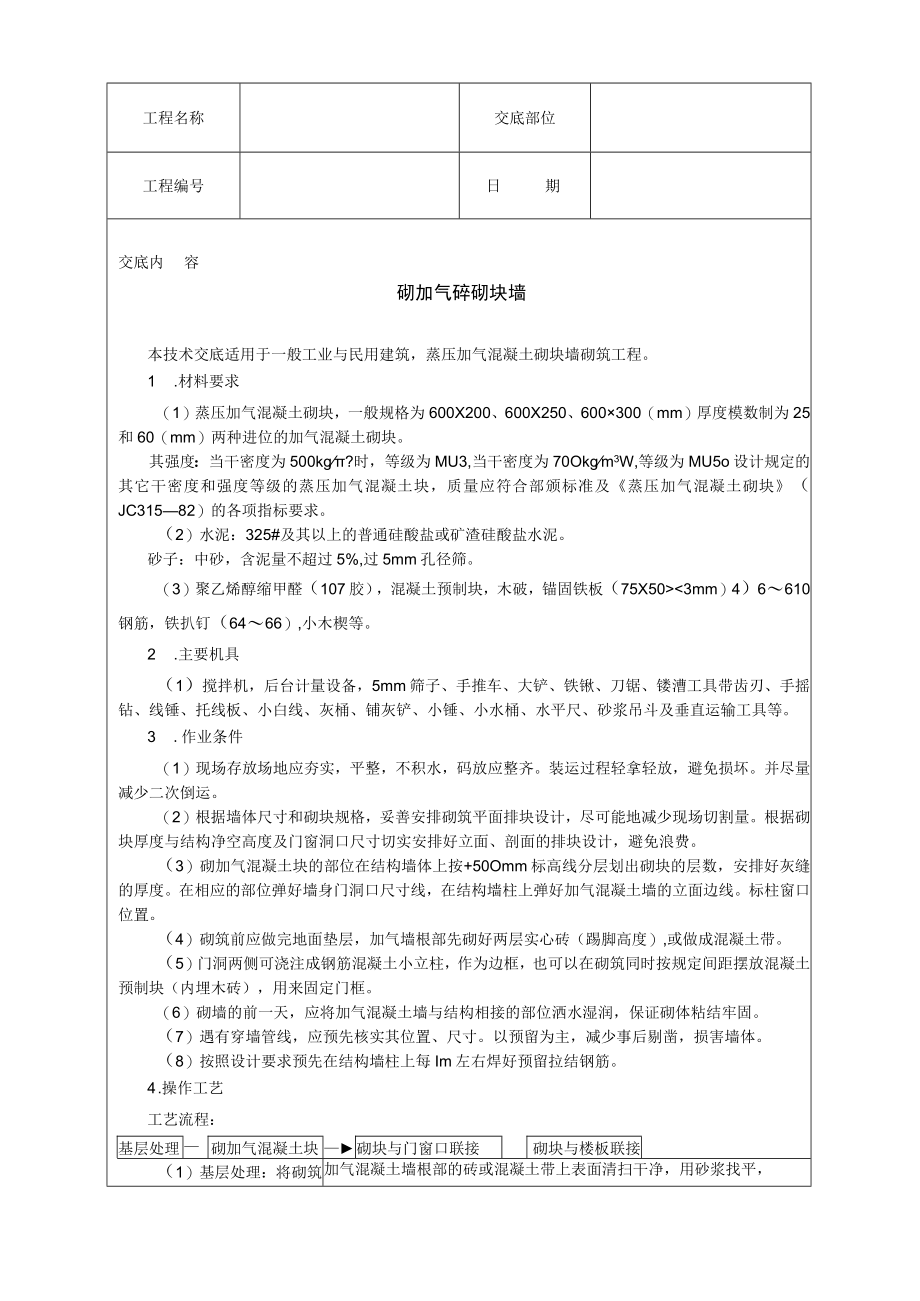

砌加气砼砌块墙技术交底模板.docx_第1页
第1页 / 共5页

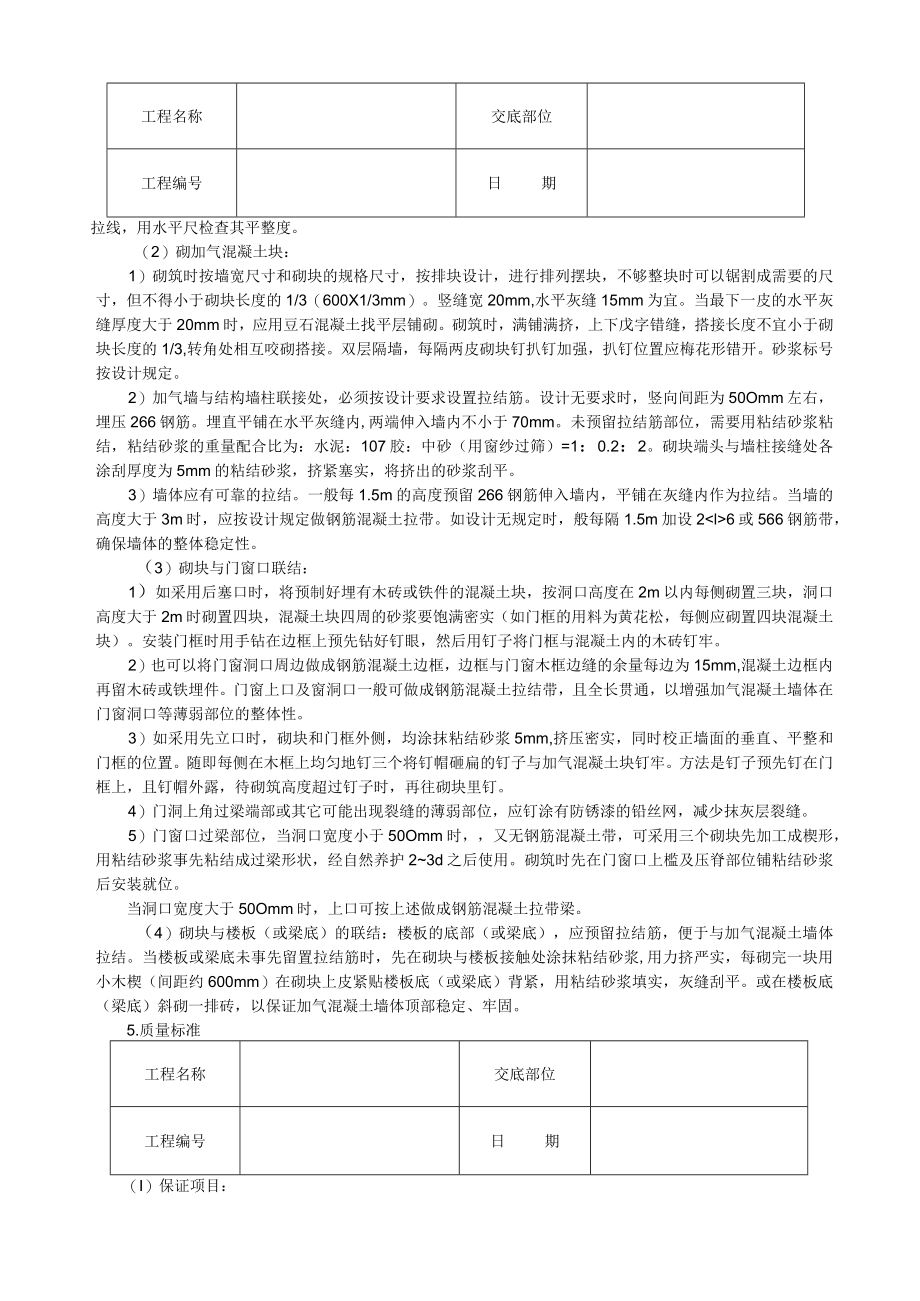

砌加气砼砌块墙技术交底模板.docx_第2页
第2页 / 共5页

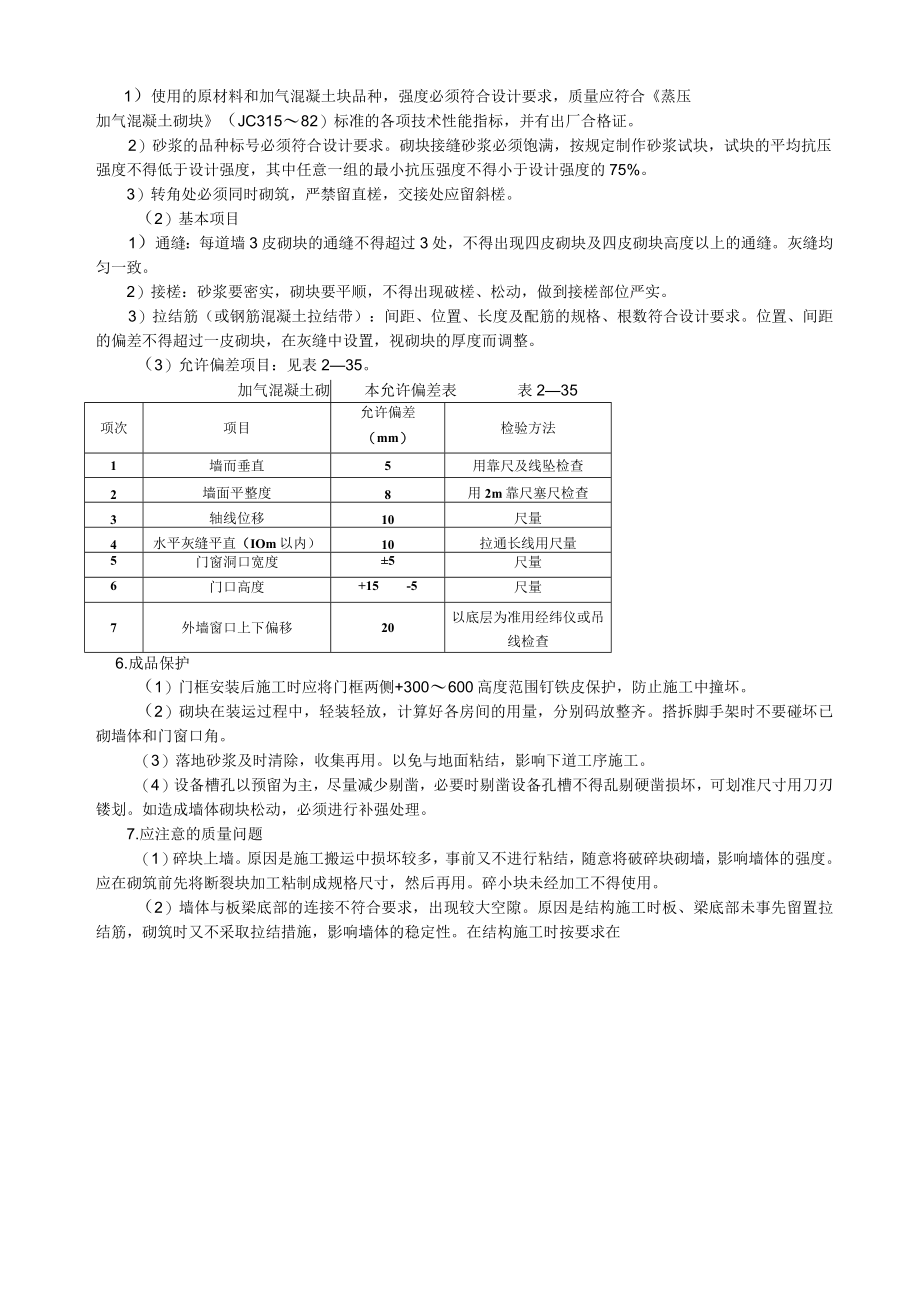

砌加气砼砌块墙技术交底模板.docx_第3页
第3页 / 共5页
砌加气砼砌块墙技术交底模板.docx_第4页
第4页 / 共5页
砌加气砼砌块墙技术交底模板.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《砌加气砼砌块墙技术交底模板.docx》由会员分享,可在线阅读,更多相关《砌加气砼砌块墙技术交底模板.docx(5页珍藏版)》请在第壹文秘上搜索。

1、工程名称交底部位工程编号日期交底内容砌加气碎砌块墙本技术交底适用于一般工业与民用建筑,蒸压加气混凝土砌块墙砌筑工程。1 .材料要求(1)蒸压加气混凝土砌块,一般规格为600X200、600X250、600300(mm)厚度模数制为25和60(mm)两种进位的加气混凝土砌块。其强度:当干密度为500kg?时,等级为MU3,当干密度为70Okgm3W,等级为MU5o设计规定的其它干密度和强度等级的蒸压加气混凝土块,质量应符合部颁标准及蒸压加气混凝土砌块(JC31582)的各项指标要求。(2)水泥:325#及其以上的普通硅酸盐或矿渣硅酸盐水泥。砂子:中砂,含泥量不超过5%,过5mm孔径筛。(3)聚乙

2、烯醇缩甲醛(107胶),混凝土预制块,木破,锚固铁板(75X503mm)4)6610钢筋,铁扒钉(6466),小木楔等。2 .主要机具(1)搅拌机,后台计量设备,5mm筛子、手推车、大铲、铁锹、刀锯、镂漕工具带齿刃、手摇钻、线锤、托线板、小白线、灰桶、铺灰铲、小锤、小水桶、水平尺、砂浆吊斗及垂直运输工具等。3 .作业条件(1)现场存放场地应夯实,平整,不积水,码放应整齐。装运过程轻拿轻放,避免损坏。并尽量减少二次倒运。(2)根据墙体尺寸和砌块规格,妥善安排砌筑平面排块设计,尽可能地减少现场切割量。根据砌块厚度与结构净空高度及门窗洞口尺寸切实安排好立面、剖面的排块设计,避免浪费。(3)砌加气混凝

3、土块的部位在结构墙体上按+50Omm标高线分层划出砌块的层数,安排好灰缝的厚度。在相应的部位弹好墙身门洞口尺寸线,在结构墙柱上弹好加气混凝土墙的立面边线。标柱窗口位置。(4)砌筑前应做完地面垫层,加气墙根部先砌好两层实心砖(踢脚高度),或做成混凝土带。(5)门洞两侧可浇注成钢筋混凝土小立柱,作为边框,也可以在砌筑同时按规定间距摆放混凝土预制块(内埋木砖),用来固定门框。(6)砌墙的前一天,应将加气混凝土墙与结构相接的部位洒水湿润,保证砌体粘结牢固。(7)遇有穿墙管线,应预先核实其位置、尺寸。以预留为主,减少事后剔凿,损害墙体。(8)按照设计要求预先在结构墙柱上每Im左右焊好预留拉结钢筋。4 .

4、操作工艺工艺流程:基层处理砌加气混凝土块砌块与门窗口联接砌块与楼板联接(1)基层处理:将砌筑加气混凝土墙根部的砖或混凝土带上表面清扫干净,用砂浆找平,工程名称交底部位工程编号日期拉线,用水平尺检查其平整度。(2)砌加气混凝土块:1)砌筑时按墙宽尺寸和砌块的规格尺寸,按排块设计,进行排列摆块,不够整块时可以锯割成需要的尺寸,但不得小于砌块长度的1/3(600X1/3mm)。竖缝宽20mm,水平灰缝15mm为宜。当最下一皮的水平灰缝厚度大于20mm时,应用豆石混凝土找平层铺砌。砌筑时,满铺满挤,上下戊字错缝,搭接长度不宜小于砌块长度的1/3,转角处相互咬砌搭接。双层隔墙,每隔两皮砌块钉扒钉加强,扒

5、钉位置应梅花形错开。砂浆标号按设计规定。2)加气墙与结构墙柱联接处,必须按设计要求设置拉结筋。设计无要求时,竖向间距为50Omm左右,埋压266钢筋。埋直平铺在水平灰缝内,两端伸入墙内不小于70mm。未预留拉结筋部位,需要用粘结砂浆粘结,粘结砂浆的重量配合比为:水泥:107胶:中砂(用窗纱过筛)=1:0.2:2。砌块端头与墙柱接缝处各涂刮厚度为5mm的粘结砂浆,挤紧塞实,将挤出的砂浆刮平。3)墙体应有可靠的拉结。一般每1.5m的高度预留266钢筋伸入墙内,平铺在灰缝内作为拉结。当墙的高度大于3m时,应按设计规定做钢筋混凝土拉带。如设计无规定时,般每隔1.5m加设26或566钢筋带,确保墙体的整

6、体稳定性。(3)砌块与门窗口联结:1)如采用后塞口时,将预制好埋有木砖或铁件的混凝土块,按洞口高度在2m以内每侧砌置三块,洞口高度大于2m时砌置四块,混凝土块四周的砂浆要饱满密实(如门框的用料为黄花松,每侧应砌置四块混凝土块)。安装门框时用手钻在边框上预先钻好钉眼,然后用钉子将门框与混凝土内的木砖钉牢。2)也可以将门窗洞口周边做成钢筋混凝土边框,边框与门窗木框边缝的余量每边为15mm,混凝土边框内再留木砖或铁埋件。门窗上口及窗洞口一般可做成钢筋混凝土拉结带,且全长贯通,以增强加气混凝土墙体在门窗洞口等薄弱部位的整体性。3)如采用先立口时,砌块和门框外侧,均涂抹粘结砂浆5mm,挤压密实,同时校正

7、墙面的垂直、平整和门框的位置。随即每侧在木框上均匀地钉三个将钉帽砸扁的钉子与加气混凝土块钉牢。方法是钉子预先钉在门框上,且钉帽外露,待砌筑高度超过钉子时,再往砌块里钉。4)门洞上角过梁端部或其它可能出现裂缝的薄弱部位,应钉涂有防锈漆的铅丝网,减少抹灰层裂缝。5)门窗口过梁部位,当洞口宽度小于50Omm时,又无钢筋混凝土带,可采用三个砌块先加工成楔形,用粘结砂浆事先粘结成过梁形状,经自然养护23d之后使用。砌筑时先在门窗口上槛及压脊部位铺粘结砂浆后安装就位。当洞口宽度大于50Omm时,上口可按上述做成钢筋混凝土拉带梁。(4)砌块与楼板(或梁底)的联结:楼板的底部(或梁底),应预留拉结筋,便于与加

8、气混凝土墙体拉结。当楼板或梁底未事先留置拉结筋时,先在砌块与楼板接触处涂抹粘结砂浆,用力挤严实,每砌完一块用小木楔(间距约600mm)在砌块上皮紧贴楼板底(或梁底)背紧,用粘结砂浆填实,灰缝刮平。或在楼板底(梁底)斜砌一排砖,以保证加气混凝土墙体顶部稳定、牢固。5.质量标准工程名称交底部位工程编号日期(I)保证项目:1)使用的原材料和加气混凝土块品种,强度必须符合设计要求,质量应符合蒸压加气混凝土砌块(JC31582)标准的各项技术性能指标,并有出厂合格证。2)砂浆的品种标号必须符合设计要求。砌块接缝砂浆必须饱满,按规定制作砂浆试块,试块的平均抗压强度不得低于设计强度,其中任意一组的最小抗压强

9、度不得小于设计强度的75%。3)转角处必须同时砌筑,严禁留直槎,交接处应留斜槎。(2)基本项目1)通缝:每道墙3皮砌块的通缝不得超过3处,不得出现四皮砌块及四皮砌块高度以上的通缝。灰缝均匀一致。2)接槎:砂浆要密实,砌块要平顺,不得出现破槎、松动,做到接槎部位严实。3)拉结筋(或钢筋混凝土拉结带):间距、位置、长度及配筋的规格、根数符合设计要求。位置、间距的偏差不得超过一皮砌块,在灰缝中设置,视砌块的厚度而调整。(3)允许偏差项目:见表235。加气混凝土砌本允许偏差表表235项次项目允许偏差(mm)检验方法1墙而垂直5用靠尺及线坠检查2墙面平整度8用2m靠尺塞尺检查3轴线位移10尺量4水平灰缝

10、平直(IOm以内)10拉通长线用尺量5门窗洞口宽度5尺量6门口高度+15-5尺量7外墙窗口上下偏移20以底层为准用经纬仪或吊线检查6.成品保护(1)门框安装后施工时应将门框两侧+300600高度范围钉铁皮保护,防止施工中撞坏。(2)砌块在装运过程中,轻装轻放,计算好各房间的用量,分别码放整齐。搭拆脚手架时不要碰坏已砌墙体和门窗口角。(3)落地砂浆及时清除,收集再用。以免与地面粘结,影响下道工序施工。(4)设备槽孔以预留为主,尽量减少剔凿,必要时剔凿设备孔槽不得乱剔硬凿损坏,可划准尺寸用刀刃镂划。如造成墙体砌块松动,必须进行补强处理。7.应注意的质量问题(1)碎块上墙。原因是施工搬运中损坏较多,

11、事前又不进行粘结,随意将破碎块砌墙,影响墙体的强度。应在砌筑前先将断裂块加工粘制成规格尺寸,然后再用。碎小块未经加工不得使用。(2)墙体与板梁底部的连接不符合要求,出现较大空隙。原因是结构施工时板、梁底部未事先留置拉结筋,砌筑时又不采取拉结措施,影响墙体的稳定性。在结构施工时按要求在工程名称交底部位工程编号日期板、梁底部留好拉结筋,按要求做到墙顶连接耳(3)粘结不牢。原因是用混合砂浆加107操作工艺要求的配合比调制粘结砂浆,砌筑时(4)拉结钢筋不符合规定。原因是拉结筋、拉结筋、拉结带应按设计要求留置,具体间距(5)门窗洞口构造做法不符合规定。原样图的规定,造成门窗洞口不牢。应先预制部位按规定放

12、好四皮机砖,或放混凝土垫块。通。(6)灰缝不匀。原因是砌筑前对灰缝大/J灰缝大小不一致,应先对墙体尺寸及砌块规格式拉通线砌筑,做到灰缝基本一致,墙面平整,(7)排块及局部做法不合理。原因是砌筑块,造成构造不合理,影响砌体质量。砌图集88J2(二)的有关规定执行。固。胶代替粘结砂浆使用,导致粘结不牢。应按用力挤压密实。拉结带不按规定预留、设置,造成砌体不稳定。可视砌块灰缝而定,但不大于100mm。因是未事先加工混凝土块,不符合设计构造大加工好足够的混凝土垫块,注意过梁梁端压接宜在门窗洞上口设钢筋混凝土带并整道墙贯、不进行计算,不作分层标记,不拉通线,使甘亍安排,适当调配皮数,将灰缝作出标记,灰缝

13、饱满。广前对整体立面、剖面及水平砌筑时不按规定排年时排块及构造做法,应依照建筑构造通用技术负责人:交底人:接交人:施工现场安全施工注意事项:1、施工人员进入施工现场前,必须要进行施工安全、消防知识的教育和考核工作,对考核不合格的职工,禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽,系好帽带,并正确使用个人劳动防护用品.3、严格执行操作规程,不得违章指挥和违章作业,对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品,进入施工现场必须戴安全帽。不许私自用火,严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7

14、、在高空、钢筋、结构上作业时,一定要穿防滑鞋.8、现场用电,一定要有专人管理,同时设专用配电箱,严禁乱接乱拉,采取用电挂牌制度,尤其杜绝违章作业,防止人身、线路,设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线,所有电动机具和线缆必须定期检查,保证绝缘良好,使用电动机具时应穿绝缘鞋,戴绝缘手套。10、工地施工照明用电,必须使用36伏以下安全电压,所有电器机具在不使用时,必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方,要填写用火申请登记和设专人看管,随带消防器材等,保证消防措施的落实。施焊时,特别注意检查下方有无易燃物,并做好相应的防护,用完后要检查,确认无火后再离开.12、未经安全教育培训合格不得上岗,非操作者严禁进入危险区域;特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带;安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员,不得从事高空作业。
