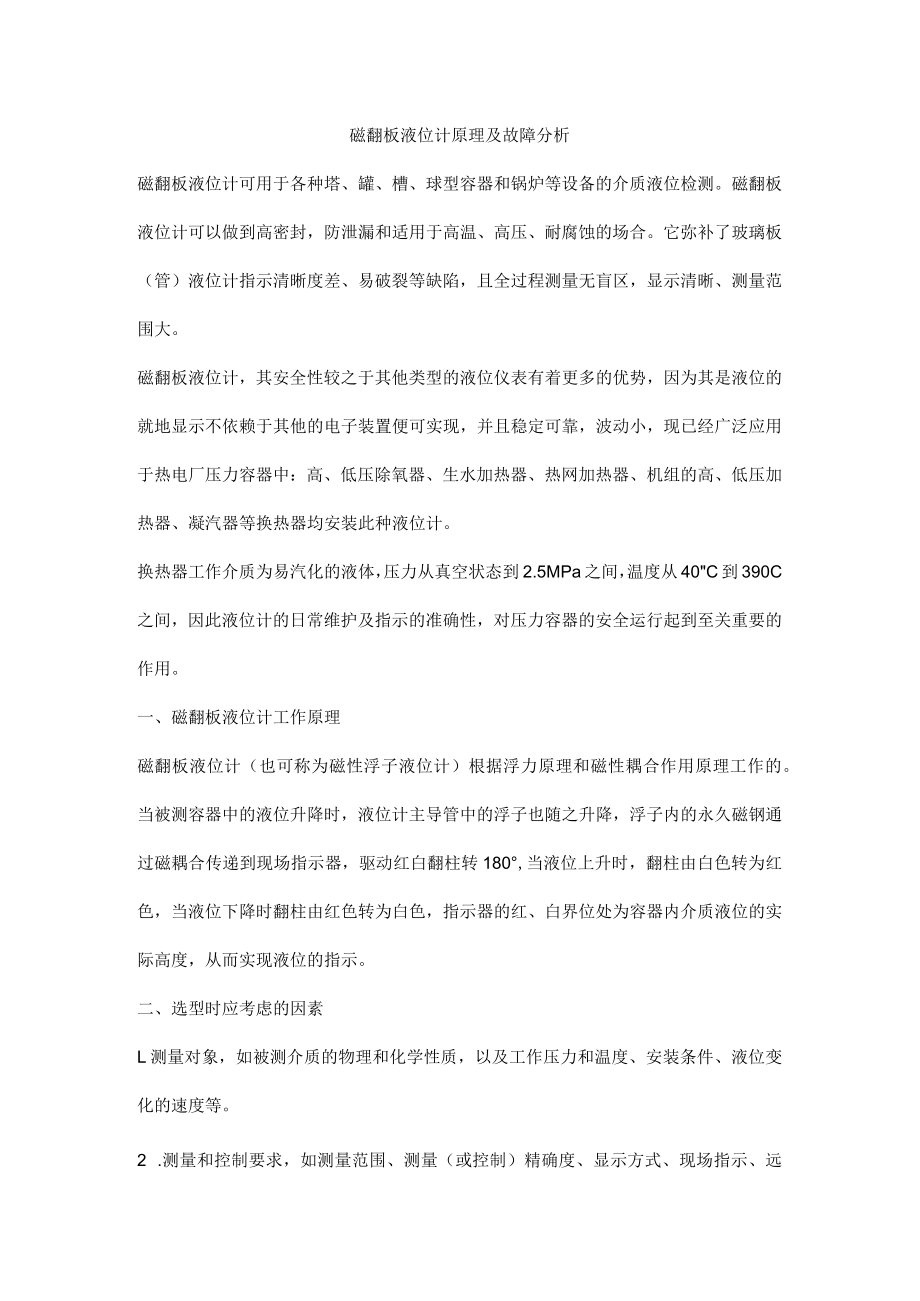

1、磁翻板液位计原理及故障分析磁翻板液位计可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。磁翻板液位计可以做到高密封，防泄漏和适用于高温、高压、耐腐蚀的场合。它弥补了玻璃板（管）液位计指示清晰度差、易破裂等缺陷，且全过程测量无盲区，显示清晰、测量范围大。磁翻板液位计，其安全性较之于其他类型的液位仪表有着更多的优势，因为其是液位的就地显示不依赖于其他的电子装置便可实现，并且稳定可靠，波动小，现已经广泛应用于热电厂压力容器中：高、低压除氧器、生水加热器、热网加热器、机组的高、低压加热器、凝汽器等换热器均安装此种液位计。换热器工作介质为易汽化的液体，压力从真空状态到2.5MPa之间，温度从40
2、C到390C之间，因此液位计的日常维护及指示的准确性，对压力容器的安全运行起到至关重要的作用。一、磁翻板液位计工作原理磁翻板液位计（也可称为磁性浮子液位计）根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到现场指示器，驱动红白翻柱转180,当液位上升时，翻柱由白色转为红色，当液位下降时翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。二、选型时应考虑的因素L测量对象，如被测介质的物理和化学性质，以及工作压力和温度、安装条件、液位变化的速度等。2 .测量和控制要求，如测量范围、测量

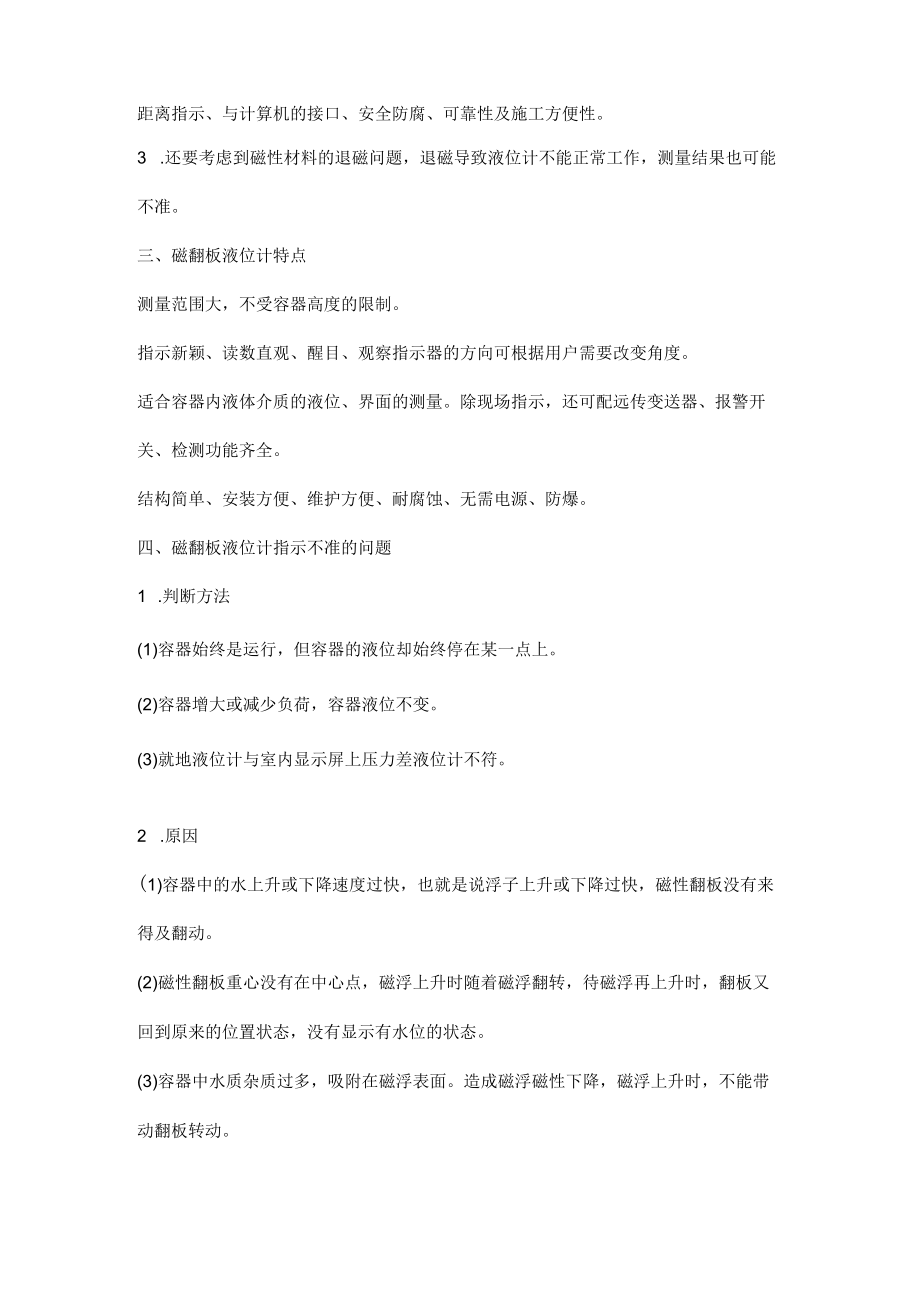

3、（或控制）精确度、显示方式、现场指示、远距离指示、与计算机的接口、安全防腐、可靠性及施工方便性。3 .还要考虑到磁性材料的退磁问题，退磁导致液位计不能正常工作，测量结果也可能不准。三、磁翻板液位计特点测量范围大，不受容器高度的限制。指示新颖、读数直观、醒目、观察指示器的方向可根据用户需要改变角度。适合容器内液体介质的液位、界面的测量。除现场指示，还可配远传变送器、报警开关、检测功能齐全。结构简单、安装方便、维护方便、耐腐蚀、无需电源、防爆。四、磁翻板液位计指示不准的问题1 .判断方法(1)容器始终是运行，但容器的液位却始终停在某一点上。(2)容器增大或减少负荷，容器液位不变。(3)就地液位计与

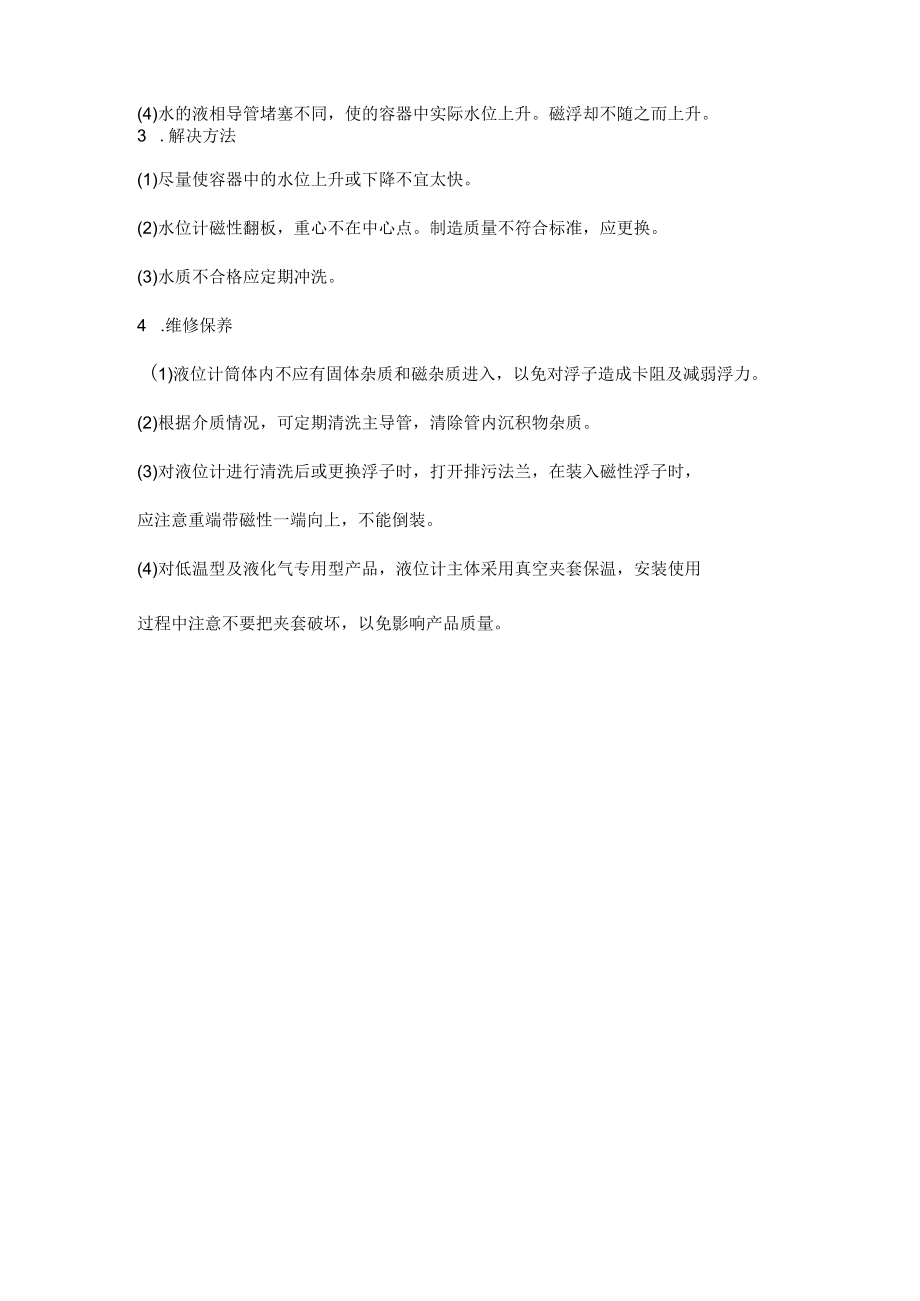

4、室内显示屏上压力差液位计不符。2 .原因(1)容器中的水上升或下降速度过快，也就是说浮子上升或下降过快，磁性翻板没有来得及翻动。(2)磁性翻板重心没有在中心点，磁浮上升时随着磁浮翻转，待磁浮再上升时，翻板又回到原来的位置状态，没有显示有水位的状态。(3)容器中水质杂质过多，吸附在磁浮表面。造成磁浮磁性下降，磁浮上升时，不能带动翻板转动。(4)水的液相导管堵塞不同，使的容器中实际水位上升。磁浮却不随之而上升。3 .解决方法(1)尽量使容器中的水位上升或下降不宜太快。(2)水位计磁性翻板，重心不在中心点。制造质量不符合标准，应更换。(3)水质不合格应定期冲洗。4 .维修保养(1)液位计筒体内不应有固体杂质和磁杂质进入，以免对浮子造成卡阻及减弱浮力。(2)根据介质情况，可定期清洗主导管，清除管内沉积物杂质。(3)对液位计进行清洗后或更换浮子时，打开排污法兰，在装入磁性浮子时，应注意重端带磁性一端向上，不能倒装。(4)对低温型及液化气专用型产品，液位计主体采用真空夹套保温，安装使用过程中注意不要把夹套破坏，以免影响产品质量。
