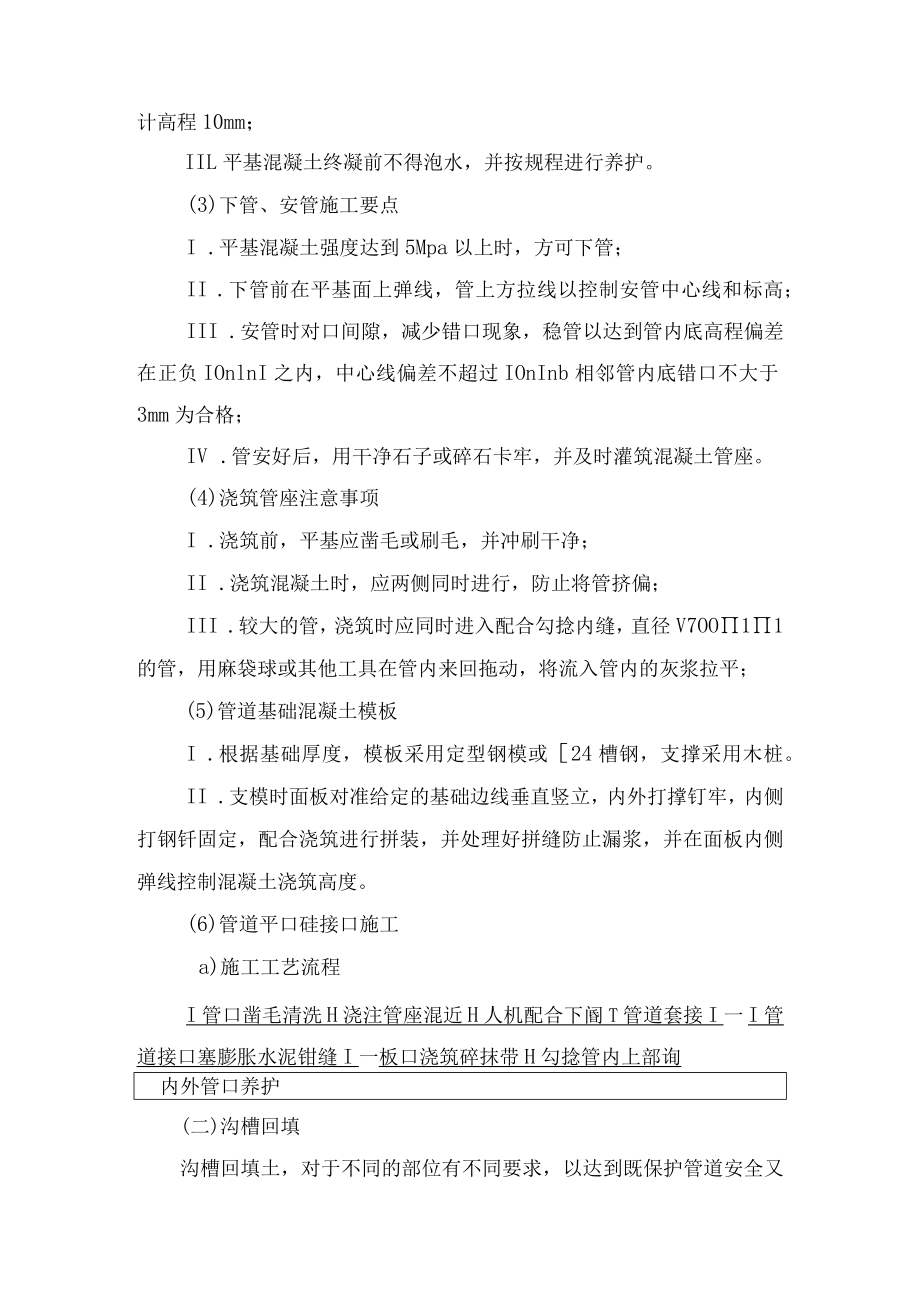

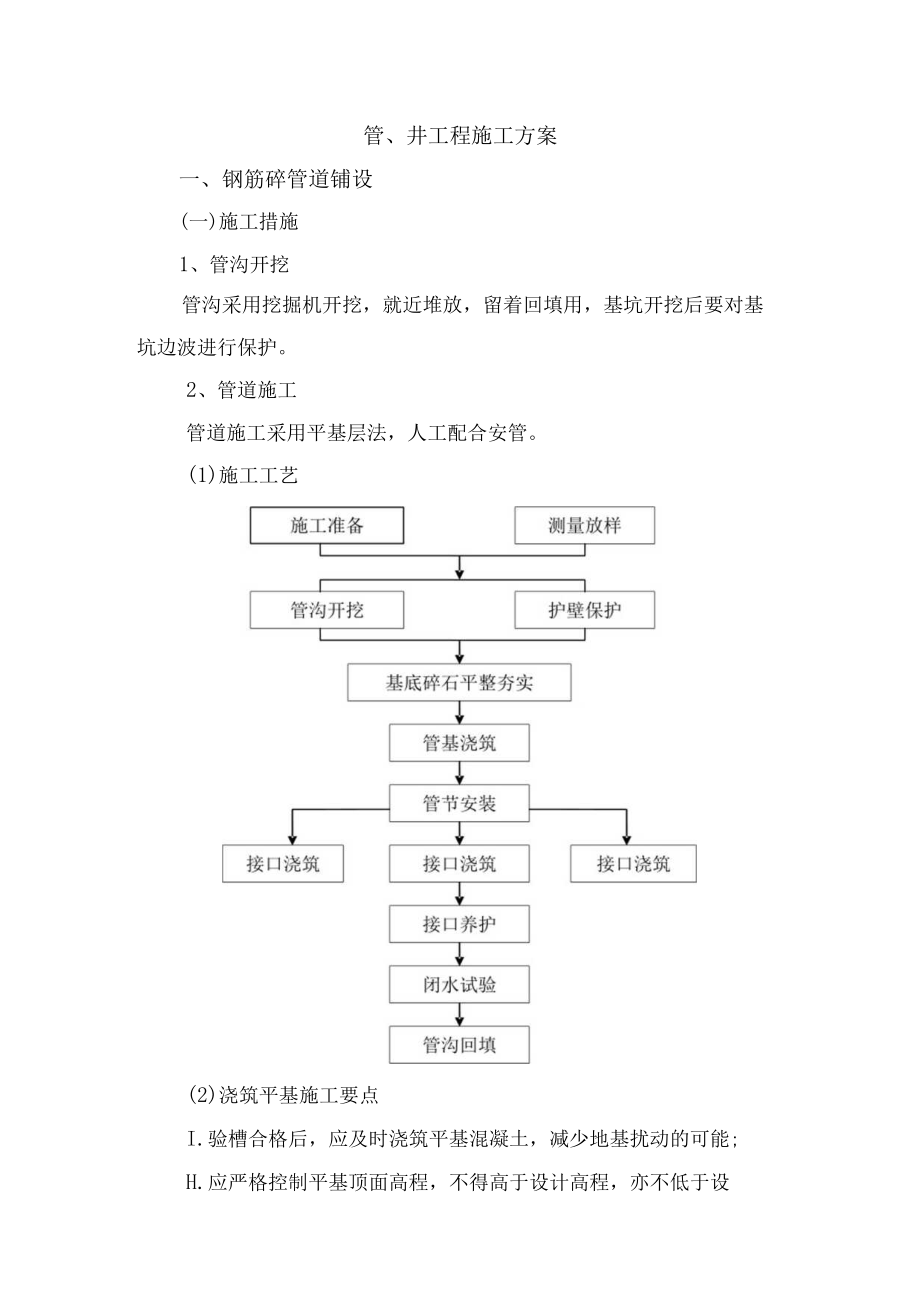

1、管、井工程施工方案一、钢筋碎管道铺设(一)施工措施1、管沟开挖管沟采用挖掘机开挖，就近堆放，留着回填用，基坑开挖后要对基坑边波进行保护。2、管道施工管道施工采用平基层法，人工配合安管。(1)施工工艺(2)浇筑平基施工要点I.验槽合格后，应及时浇筑平基混凝土，减少地基扰动的可能;H.应严格控制平基顶面高程，不得高于设计高程，亦不低于设计高程10mm；IIL平基混凝土终凝前不得泡水，并按规程进行养护。(3)下管、安管施工要点I .平基混凝土强度达到5Mpa以上时，方可下管；II .下管前在平基面上弹线，管上方拉线以控制安管中心线和标高；III .安管时对口间隙，减少错口现象，稳管以达到管内底高程偏
2、差在正负IOnlnI之内，中心线偏差不超过IOnInb相邻管内底错口不大于3mm为合格；IV .管安好后，用干净石子或碎石卡牢，并及时灌筑混凝土管座。(4)浇筑管座注意事项I .浇筑前，平基应凿毛或刷毛，并冲刷干净；II .浇筑混凝土时，应两侧同时进行，防止将管挤偏；III .较大的管，浇筑时应同时进入配合勾捻内缝，直径V7OO11的管，用麻袋球或其他工具在管内来回拖动，将流入管内的灰浆拉平；(5)管道基础混凝土模板I .根据基础厚度，模板采用定型钢模或24槽钢，支撑采用木桩。II .支模时面板对准给定的基础边线垂直竖立，内外打撑钉牢，内侧打钢钎固定，配合浇筑进行拼装，并处理好拼缝防止漏浆，并

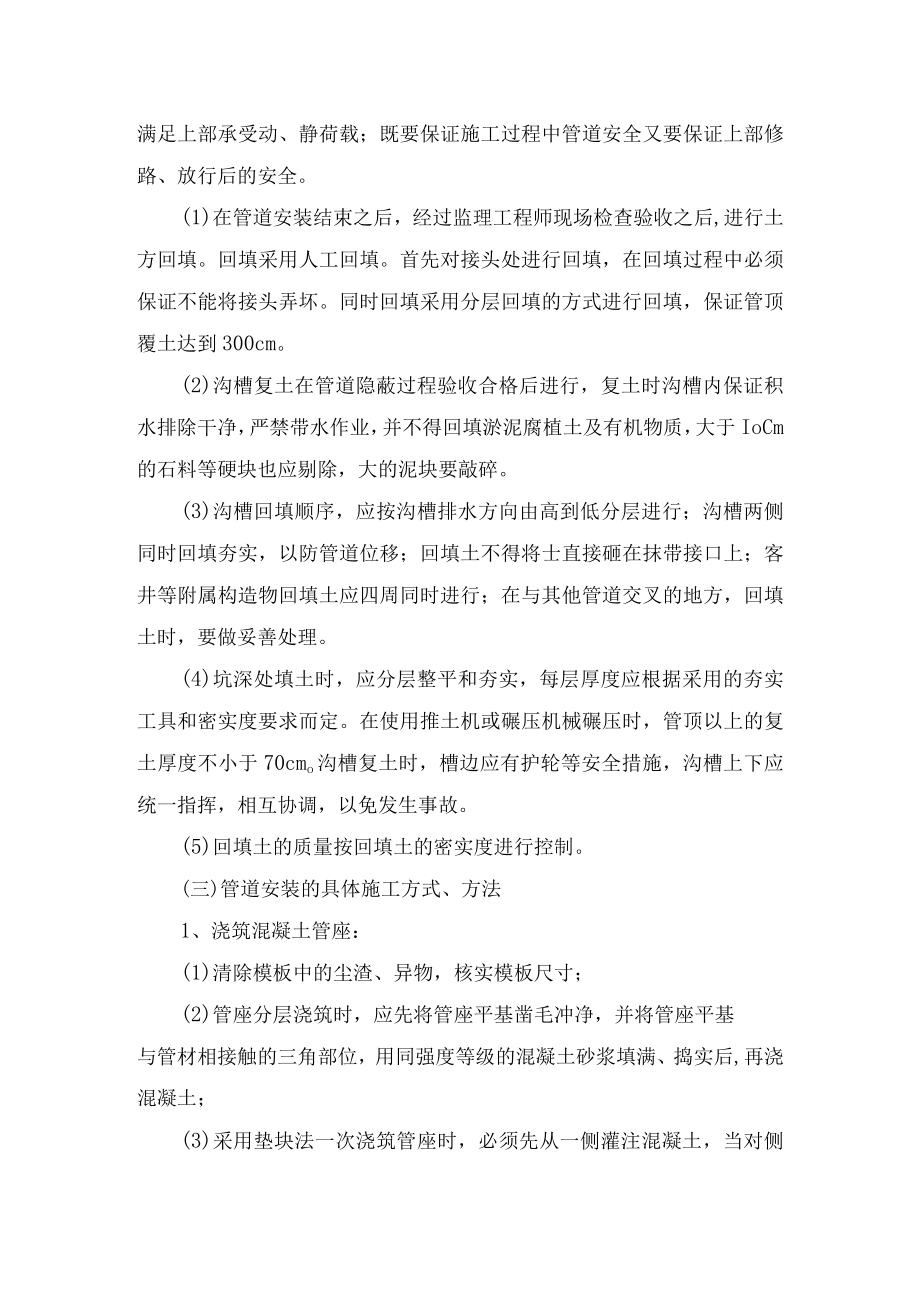

3、在面板内侧弹线控制混凝土浇筑高度。(6)管道平口硅接口施工a)施工工艺流程I管口凿毛清洗H浇注管座混近H人机配合下阍T管道套接I一I管道接口塞膨胀水泥钳缝I一板口浇筑碎抹带H勾捻管内上部询内外管口养护(二)沟槽回填沟槽回填土，对于不同的部位有不同要求，以达到既保护管道安全又满足上部承受动、静荷载；既要保证施工过程中管道安全又要保证上部修路、放行后的安全。(1)在管道安装结束之后，经过监理工程师现场检查验收之后,进行土方回填。回填采用人工回填。首先对接头处进行回填，在回填过程中必须保证不能将接头弄坏。同时回填采用分层回填的方式进行回填，保证管顶覆土达到300cm。(2)沟槽复土在管道隐蔽过程验收
4、合格后进行，复土时沟槽内保证积水排除干净，严禁带水作业，并不得回填淤泥腐植土及有机物质，大于IoCm的石料等硬块也应剔除，大的泥块要敲碎。(3)沟槽回填顺序，应按沟槽排水方向由高到低分层进行；沟槽两侧同时回填夯实，以防管道位移；回填土不得将士直接砸在抹带接口上；客井等附属构造物回填土应四周同时进行；在与其他管道交叉的地方，回填土时，要做妥善处理。(4)坑深处填土时，应分层整平和夯实，每层厚度应根据采用的夯实工具和密实度要求而定。在使用推土机或碾压机械碾压时，管顶以上的复土厚度不小于70cmo沟槽复土时，槽边应有护轮等安全措施，沟槽上下应统一指挥，相互协调，以免发生事故。(5)回填土的质量按回填
5、土的密实度进行控制。(三)管道安装的具体施工方式、方法1、浇筑混凝土管座：(1)清除模板中的尘渣、异物，核实模板尺寸；(2)管座分层浇筑时，应先将管座平基凿毛冲净，并将管座平基与管材相接触的三角部位，用同强度等级的混凝土砂浆填满、捣实后,再浇混凝土；(3)采用垫块法一次浇筑管座时，必须先从一侧灌注混凝土，当对侧的混凝土与灌注一侧混凝土高度相同时，两侧再同时浇筑，并保持两侧混凝土高度一致；(5)管座基础留变形缝时，缝的位置应与柔性接口相一致。(6)浇筑混凝土管座时，应留混凝土抗压强度试块，留置数量及强度评定方法应按规范进行。2、混凝土管接口施工(1)当采用水泥砂浆填缝及抹带接口时，落入管道内的接
6、口材料应清除。管径大于或等于70OnmI时，应采用水泥砂浆将管道内接口纵向间隙部位抹平、压光；当管径小于700mm时，填缝后应立即拖平。(2)钢丝网水泥砂浆及水泥砂浆抹带接口施工应符合下列规定：抹带前应将管口的外壁凿毛、洗净，当管径小于或等于40Omnl时，水泥砂浆抹带可一次抹成；当管径大于400mm时，应分两层抹成；钢丝网端头应在浇筑混凝土管座时插入混凝土内，在混凝土初凝前，分层抹压钢丝网水泥砂浆抹带；抹带完成后，应立即用平软材料覆盖，34h后洒水养护。(3)承插式甲型接口，采用水泥砂浆填缝时，安装前应将接口部位清洗干净。插口进入承口后，应将管节接口环向间隙调整均匀，再用水泥砂浆填满、捣实、
7、表面抹平。(4)水泥砂浆抹带及接口填缝时，水泥砂浆配合比应符合设计规定。当设计无规定时水泥砂浆配合比宜符合下表的规定。使用范围重量配合比水泥砂浆水灰比接口填缝12.00.5抹带12.5（5）接口安装质量应符合下列规定:承插式甲型接口、套环口、企口应平直，环向间隙应均匀，填料密实、饱满，表面平整，不得有裂缝现象。钢丝网水泥砂浆抹带接口应平整，不得有裂缝、空鼓等现象,抹带宽度、厚度的允许偏差应为0+5m3、混凝土管道基础及安装的允许偏差应符合下表的规定。项目允许偏差无压力管道压力管道垫层中线每侧宽度不小于设计规定高程0-15(mm)管道基础混凝土管座平基中线每侧宽度0+10(mm)高程0-15(m
8、m)厚度不小于设计规定管座肩宽+10-5(mm)肩高20(mm)抗压强度不低于设计规定蜂窝麻面面积两井间每侧WL0%土弧砂或砂砾厚度不小于设计规定支承角侧边高程不小于设计规定管道轴多M立置1530安装管道内底高程D10001020D10001530刚性接口相邻D100033(mm)管节内底错口D100055注：D为管道内径(mm)。二、钢筋砂污水检查井工程(1)钢筋制安1、钢筋材料购置及材料检验钢筋质量是保证全结构质量的重要材料之一；为保证工程质量，每批钢筋进场时出具钢材材质证明及检验合格证，并随机按规范要求抽样检验合格后使用；2、钢筋加工a、钢筋加工工艺流程材质复验及焊接试验一配料f调直f除
9、锈一断料f弯曲成型一成品堆放b、钢筋配料前由放样员放样，配料工长认真阅读图纸、标准图集、图纸会审、设计变更、施工方案、规范等后核对放样图，认定放样图钢筋尺寸无误后下达配料令，由配料员在现场钢筋车间内完成配料；钢筋加工后的形状尺寸，规格、搭接、锚固等符合设计及规范要求，钢筋表面洁净无损伤、无油渍和铁锈、漆渍等；c、钢筋调直：采用冷拉方法调直钢筋时，I级钢筋冷拉率不大于4%,II级钢筋冷拉率不大1%；d、钢筋断料采用钢筋切断机，断料前检查钢筋配料无误后进行断料，断料时按配料严格进行；3、钢筋的运输成品钢筋采用人工运输方式。4、钢筋的安装为保证钢筋保护层厚度，底层钢筋采用预制碎块支垫，支垫间距1.2
10、m,梅花形布置。5、钢筋施工质量检验评定标准按混凝土结构工程施工及验收规范进行，达到合格标准。（2）模板工程模板及其支撑系统必须有足够强度刚度和稳定性，其支撑系统必须满足承受上部包括施工荷载在内的全部荷载，模板工程所用材料必须认真检查选用，模板应具有制作、安装、拆除方便，牢固耐用、运输整修容易等特点。模板工程安装及拆除前，应在下达任务书的同时，由技术人员负责组织生产，对操作工人进行技术交底，根据翻样图交代清楚，所用模板材料及支撑的规格等要求进行模板安装或拆除，施工顺序及工序搭接操作要求、质量标准、安全措施、成品保护等施工注意事项。1、支撑系统采用钢管进行支撑。2、模板工程立模前应弹出中心线和两
11、边线及轴线检验线（即校核线）弹出边线，校对标高，模板内清扫干净。模板采用钢模板，设对拉螺栓夹紧模板。3、立模注意事项：1）模板安装时，应根据碎浇筑程度和高度，决定其竖向尺寸是否正确。2）模板安装时，其截面应按允许负值差控制应符合标准。施工时严格按设计要求做到几何尺寸准确，立模要按详图施工,保证模板的严密性、可靠性，使构件成型尺寸准确。3)碎浇捣完毕后，及时拆除模板，拆模时，应注意以下几点：拆模时不得用力过猛，拆下来的材料应及时运走、整理。拆模顺序一般应是先支后拆，后支先拆，先拆除非承重部分,后拆除承重部分。模板清理，模板及支撑拆除后，应及时按种类规格进行清理，并运离拆模区域，以便后续工作的开展
12、，所有非一次性使用模板拆除后应及时修补、整形、涂刷脱模剂。(3)混凝土施工本工程碎采用商品混凝土。1、施工准备碎浇筑前须和气象部门和供电部门取得联系，尽量选择连续晴好天气进行，浇税前安排好各工种值班人员和操作班次，组织机械设备,照明灯具、覆盖材料、制定浇筑运送、浇筑流向、起始和结束点、振捣方法、养护方案，各班组分别作技术、安全交底，做到有条不紊。应先完成钢筋隐蔽验收工作，模板是否符合要求，几何尺寸、模板支撑是否牢固，清理模板内垃圾，用水冲净。2、浇筑施工A、碎入模时，不得产生离析现象，浇筑应保证碎初凝前将次层碎浇筑完毕，若超过150分钟，必须按施工缝处理。B、使用振捣器，采用垂直振捣，应做到“
13、快插慢拔”，每点振动时间为20-30秒，最短不得短于10秒，不得将软轴插入硅内部，使内软轴弯曲。C、振动器插点应排列均匀，可采用“行列式”或“梅花式”，按顺序移动，不得混用，以免造成混乱而发生漏振，每次移动距离不得大于作用半径的L5倍。D、当混凝土分层浇筑振捣上一层混凝土时，应插入下一层50左右，以消除两层之间的接缝，同时振捣上层砂应在下层初凝前。(4)检查井周的回填土1、现浇碎水泥砂浆的强度应达到设计规定的强度后方允许回填。严禁与浇注井体同步回填。2、井周50ClIl宽范围内的回填材料，均应采用无砂大孔混合料或低标号混凝土,并振捣密实。故本设计在排水检查井(井室、井室盖板、井筒周边)50CM
14、范围内应全部回填ClO无砂大孔混合料,并振捣密实。3、压实机具：按规范配置的压路机具。特别要配置小型机械如蛙式打夯机和立式冲击夯等。在施工中，优先采用立式冲击夯。4、压实工艺：井室周围的回填，应与管道沟槽的回填同时进行，当井室周围的回填与管道沟槽的回填不便同时进行时，应留台阶形接茬。当沟槽内每一层回填土压实成型后，用人工将井室周围50cm范围内的松土挖去，换填预先拌制好的无砂大孔混合料或低标号混凝,并在保证在混合料强度达到要求时才能回料。井室周围回填压实时应沿井室中心对称进行，且不得漏夯。在进入道路结构层施工时，除采用压路机碾压外，还应采用蛙式打夯机或立式冲击夯逐层对井周60公分范围内进行补夯
