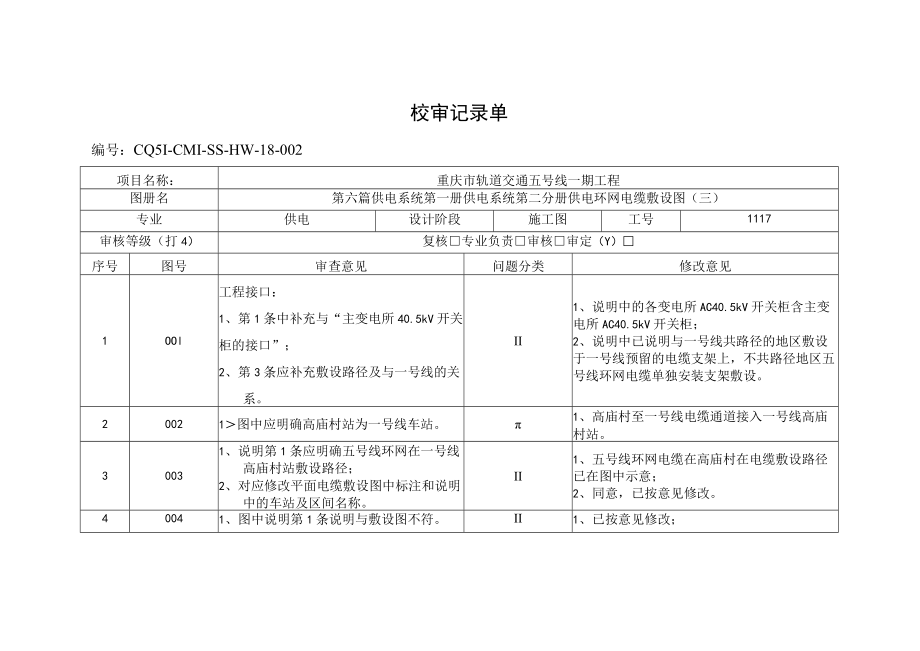

1、校审记录单编号：CQ5I-CMI-SS-HW-18-002项目名称：重庆市轨道交通五号线一期工程图册名第六篇供电系统第一册供电系统第二分册供电环网电缆敷设图（三）专业供电设计阶段施工图工号1117审核等级（打4）复核专业负责审核审定（Y）序号图号审查意见问题分类修改意见1OOl工程接口：1、第1条中补充与“主变电所40.5kV开关柜的接口”；2、第3条应补充敷设路径及与一号线的关系。II1、说明中的各变电所AC40.5kV开关柜含主变电所AC40.5kV开关柜；2、说明中已说明与一号线共路径的地区敷设于一号线预留的电缆支架上，不共路径地区五号线环网电缆单独安装支架敷设。20021图中应明确高庙

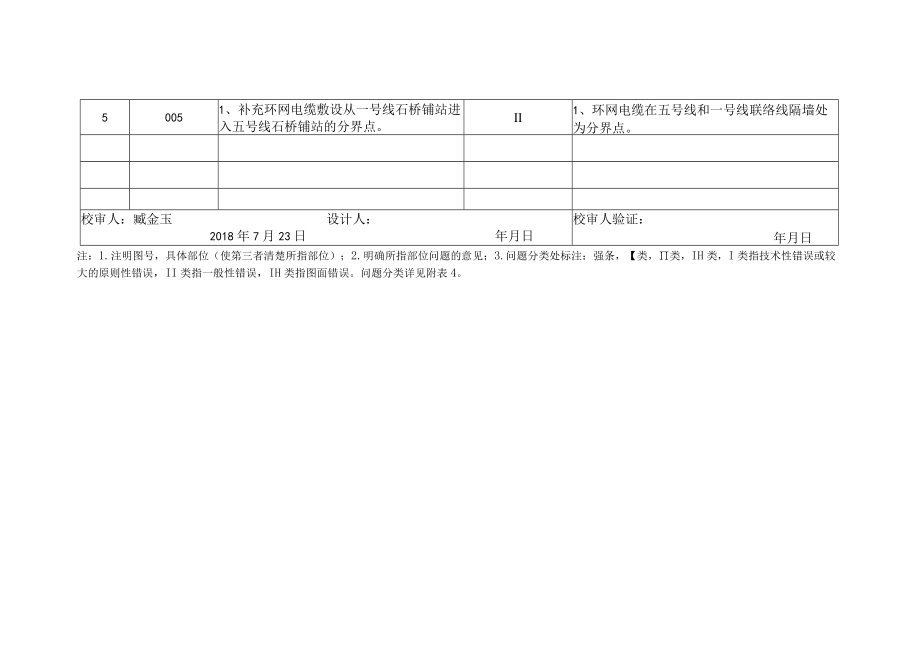

2、村站为一号线车站。1、高庙村至一号线电缆通道接入一号线高庙村站。30031、说明第1条应明确五号线环网在一号线高庙村站敷设路径；2、对应修改平面电缆敷设图中标注和说明中的车站及区间名称。II1、五号线环网电缆在高庙村在电缆敷设路径已在图中示意；2、同意，已按意见修改。40041、图中说明第1条说明与敷设图不符。II1、已按意见修改；50051、补充环网电缆敷设从一号线石桥铺站进入五号线石桥铺站的分界点。II1、环网电缆在五号线和一号线联络线隔墙处为分界点。校审人：臧金玉设计人：2018年7月23日年月日校审人验证：年月日注：1.注明图号，具体部位（使第三者清楚所指部位）；2.明确所指部位问题的意见；3.问题分类处标注：强条，【类，类，IH类，I类指技术性错误或较大的原则性错误，II类指一般性错误，IH类指图面错误。问题分类详见附表4。
