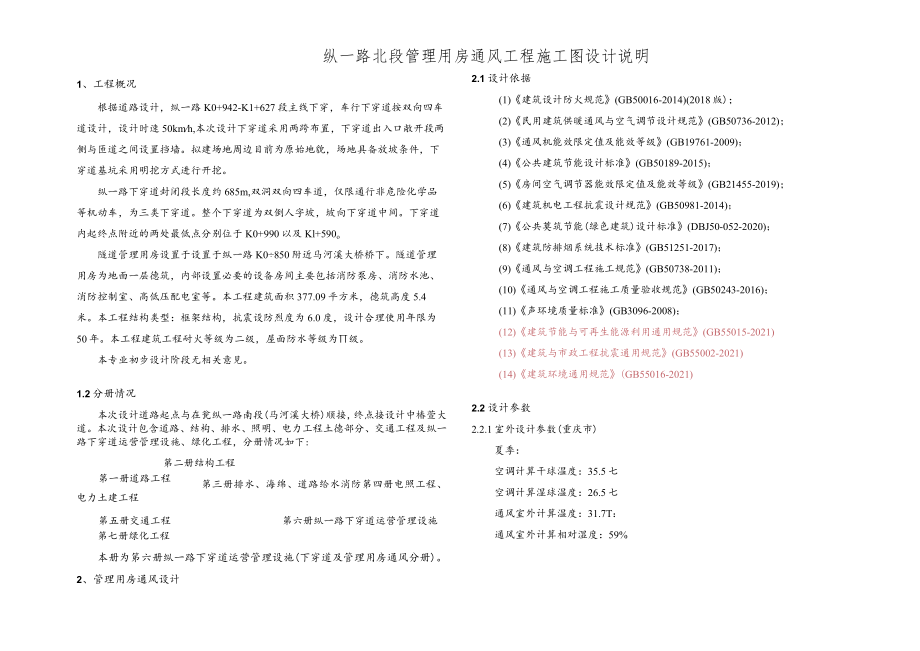

1、纵一路北段管理用房通风工程施工图设计说明第一册道路工程第五册交通工程第六册纵一路下穿道运营管理设施1、工程概况根据道路设计，纵一路K0+942-K1+627段主线下穿，车行下穿道按双向四车道设计，设计时速50kmh,本次设计下穿道采用两跨布置，下穿道出入口敞开段两侧与匝道之间设置挡墙。拟建场地周边目前为原始地貌，场地具备放坡条件，下穿道基坑采用明挖方式进行开挖。纵一路下穿道封闭段长度约685m,双洞双向四车道，仅限通行非危险化学品等机动车，为三类下穿道。整个下穿道为双倒人字坡，坡向下穿道中间。下穿道内起终点附近的两处最低点分别位于K0+990以及Kl+590o隧道管理用房设置于设置于纵一路K0
2、850附近马河溪大桥桥下。隧道管理用房为地面一层德筑，内部设置必要的设备房间主要包括消防泵房、消防水池、消防控制室、高低压配电室等。本工程建筑面积377.09平方米，德筑高度5.4米。本工程结构类型：框架结构，抗震设防烈度为6.0度，设计合理使用年限为50年。本工程建筑工程耐火等级为二级，屋面防水等级为级。本专业初步设计阶段无相关意见。1.2分册情况本次设计道路起点与在瓮纵一路南段(马河溪大桥)顺接，终点接设计中椿萱大道。本次设计包含道路、结构、排水、照明、电力工程土德部分、交通工程及纵一路下穿道运营管理设施、绿化工程，分册情况如下:第二册结构工程第三册排水、海绵、道路给水消防第四册电照工程、
3、电力土建工程第七册绿化工程本册为笫六册纵一路下穿道运营管理设施(下穿道及管理用房通风分册)。2、管理用房通风设计2.1设计依据(1)建筑设计防火规范(GB50016-2014)(2018版)；(2)民用建筑供暖通风与空气调节设计规范(GB50736-2012)；(3)通风机能效限定值及能效等级(GB19761-2009)；(4)公共建筑节能设计标准(GB50189-2015)；(5)房间空气调节器能效限定值及能效等级(GB21455-2019)；(6)建筑机电工程抗震设计规范(GB50981-2014)；(7)公共莫筑节能(绿色建筑)设计标准(DBJ50-052-2020)；(8)建筑防排烟系

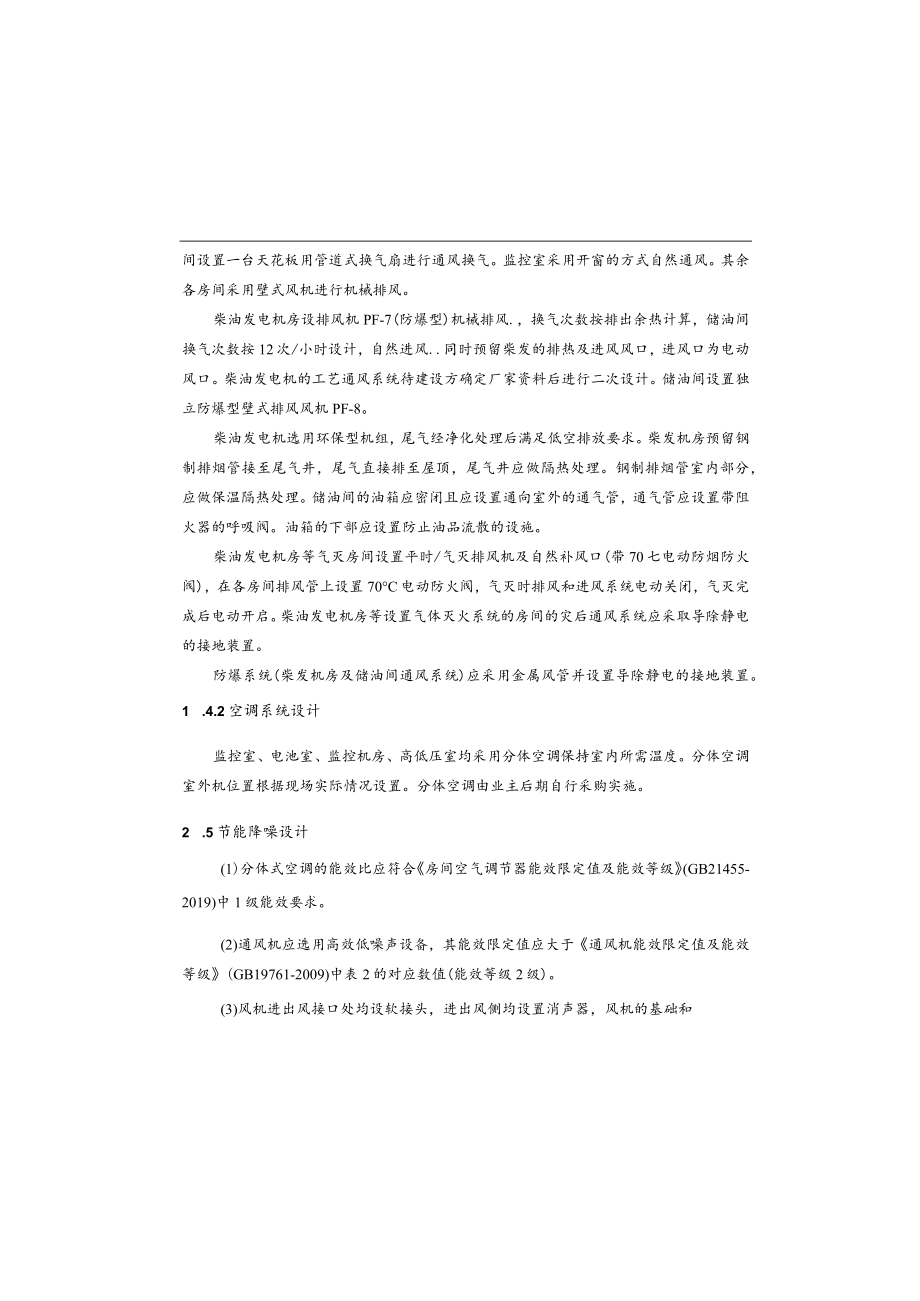

4、统技术标准(GB51251-2017)；(9)通风与空调工程施工规范(GB50738-2011)；(10)通风与空调工程施工质量验收规范(GB50243-2016)；(11)声环境质量标准(GB3096-2008)；(12)建筑节能与可再生能源利用通用规范(GB55015-2021)(13)建筑与市政工程抗震通用规范(GB55002-2021)(14)建筑环境通用规范(GB55016-2021)2.2设计参数2.2.1室外设计参数(重庆市)夏季：空调计算干球温度：35.5七空调计算湿球温度：26.5七通风室外计算温度：31.7T：通风室外计算相对湿度：59%间设置一台天花板用管道式换气扇进行通
5、风换气。监控室采用开窗的方式自然通风。其余各房间采用壁式风机进行机械排风。柴油发电机房设排风机PF-7(防爆型)机械排风.，换气次数按排出余热计算，储油间换气次数按12次/小时设计，自然进风.同时预留柴发的排热及进风风口，进风口为电动风口。柴油发电机的工艺通风系统待建设方确定厂家资料后进行二次设计。储油间设置独立防爆型壁式排风风机PF-8。柴油发电机选用环保型机组，尾气经净化处理后满足低空排放要求。柴发机房预留钢制排烟管接至尾气井，尾气直接排至屋顶，尾气井应做隔热处理。钢制排烟管室内部分，应做保温隔热处理。储油间的油箱应密闭且应设置通向室外的通气管，通气管应设置带阻火器的呼吸阀。油箱的下部应设
6、置防止油品流散的设施。柴油发电机房等气灭房间设置平时/气灭排风机及自然补风口(带70七电动防烟防火阀)，在各房间排风管上设置70C电动防火阀，气灭时排风和进风系统电动关闭，气灭完成后电动开启。柴油发电机房等设置气体灭火系统的房间的灾后通风系统应采取导除静电的接地装置。防爆系统(柴发机房及储油间通风系统)应采用金属风管并设置导除静电的接地装置。1 .4.2空调系统设计监控室、电池室、监控机房、高低压室均采用分体空调保持室内所需温度。分体空调室外机位置根据现场实际情况设置。分体空调由业主后期自行采购实施。2 .5节能降噪设计(1)分体式空调的能效比应符合房间空气调节器能效限定值及能效等级(GB21

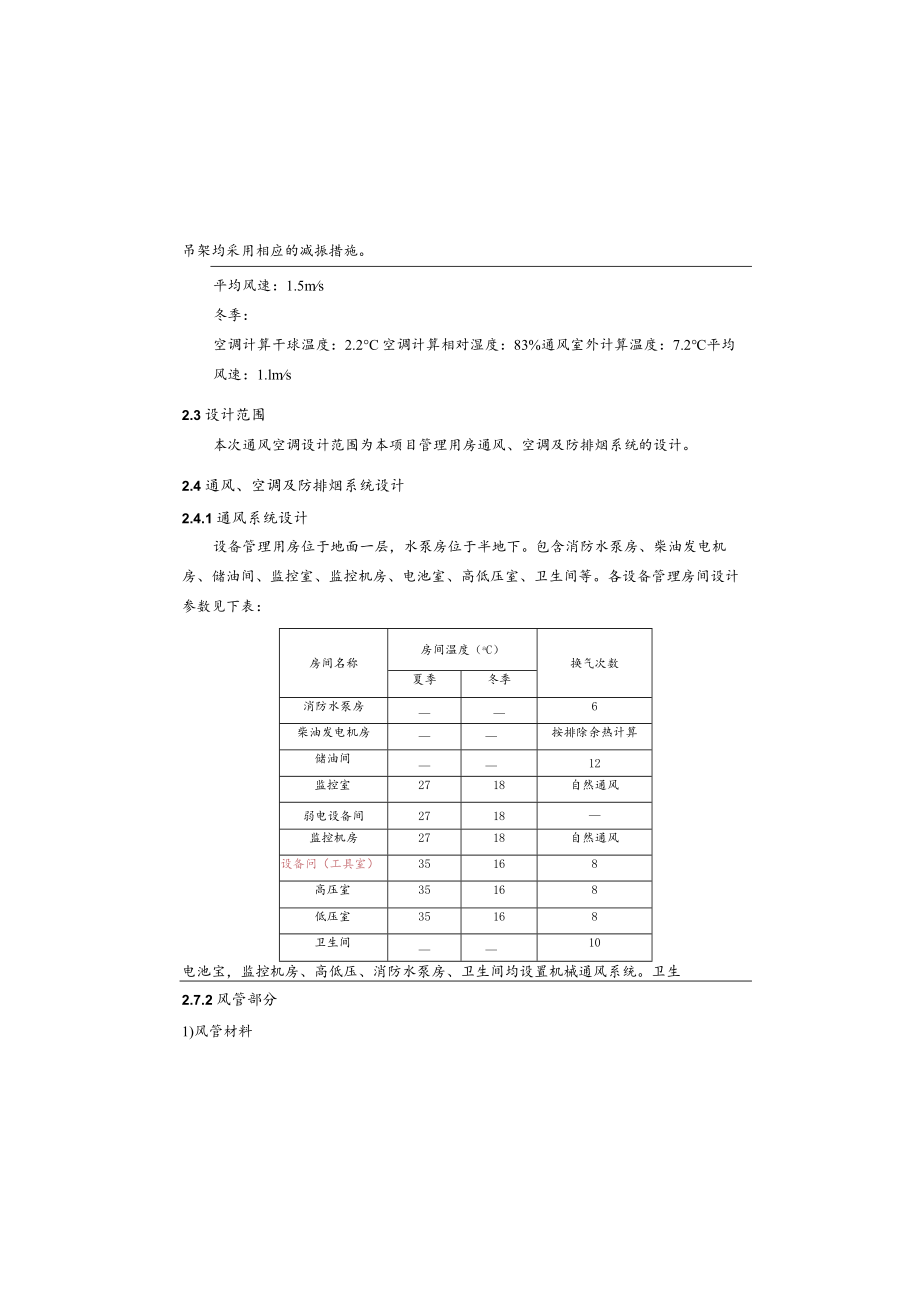

7、455-2019)中1级能效要求。(2)通风机应选用高效低噪声设备，其能效限定值应大于通风机能效限定值及能效等级(GB19761-2009)中表2的对应数值(能效等级2级)。(3)风机进出风接口处均设软接头，进出风侧均设置消声器，风机的基础和吊架均采用相应的减振措施。平均风速：1.5ms冬季：空调计算干球温度：2.2C空调计算相对湿度：83%通风室外计算温度：7.2平均风速：1.lms2.3设计范围本次通风空调设计范围为本项目管理用房通风、空调及防排烟系统的设计。2.4通风、空调及防排烟系统设计2.4.1通风系统设计设备管理用房位于地面一层，水泵房位于半地下。包含消防水泵房、柴油发电机房、储油
8、间、监控室、监控机房、电池室、高低压室、卫生间等。各设备管理房间设计参数见下表：房间名称房间温度（aC）换气次数夏季冬季消防水泵房6柴油发电机房按排除余热计算储油间12监控室2718自然通风弱电设备间2718监控机房2718自然通风设备问（工具室）35168高压室35168低压室35168卫生间10电池宝，监控机房、高低压、消防水泵房、卫生间均设置机械通风系统。卫生2.7.2风管部分1)风管材料通风及排烟风管的断面规格应采用国家标定的基本系列，特殊情况允许采用辅助系列。详通风与空调工程施工质量验收规范(GB50243-2016)表4.表4.1.3-2。通风及排烟风管采用镀锌钢管制作，风管规格应
9、满足下列规定：镀锌钢板风管厚度矩形风管长边尺寸(mm)微压、低压系统风管壁厚(mm)矩形中压系统风管壁厚(mm)B3200.50.5320B4500.50.6450B6300.60.75630B10000.750.751000B15001.01.01500B20001.01.22000B40001.21.22)风管安装(1)所有土建风道应保证内壁光滑及风道内的清洁，土建风道与钢制风道相接处必须严密不漏气，风管制作须严密，镀锌钢板采用咬口制作，风管采用角钢法兰螺丝连接法。一般通风系统的法兰垫料厚度为35mm,法兰垫料不能挤入风管内。法兰垫料的材质为：输送空气温度低于70C,应采用橡胶板或闭孔海棉
10、橡胶板等，严禁使用摩纸板、石棉绳、铅油麻丝及油毛毡等易产尘材料。(2)所有通风管道穿越房间隔墙和管道井的孔洞，管道井与房间吊顶等相连通的孔洞，其空隙采用不燃材料填充密实。(3)所有水平或垂直的风管，必须设置必要的支、吊或托架，其构造形式和设置位置可由安装单位在保证牢固、可靠的原则下根据现场情况选定，但必须符合国家标准图的要求，详见国标19K112。风管安装前，应对安装好的支、吊、托架进一步检查，以保证位置正确且牢固可靠。(4)各种阀门管件及风管上的可拆卸接口均不得设置在墙体或楼板内。(5)穿越沉降缝或变形缝的风管两侧，以及与通风机、空调机的进出口相连处，应设置长度为20030OmIn防火软接头
11、。2.6 抗震设计(1)通风、空气调节风道的布置与敷设应符合下列规定：风道不应穿过抗震缝，当必须穿越时，应在抗震缝两侧各装一个柔性软接头；风道穿过内墙或楼板时,应设置套管，套管与管道间的缝隙，应填充柔性耐火材料；矩形截面面积大于等于O.38m?和圆形直径大于等于0.7m的风道可采用抗震支吊架，风道抗震支吊架的设置和设计应符合建筑机电工程抗震设计规范(GB50981-2014)第8章的规定。(2)防排烟风道、事故通风风道及相关设备应采用抗震支吊架。抗震设计由专业厂家二次深化设计，设计资料应交由原设计单位审核确认后，方可实施。2.7 施工说明2.8 7.1总则(1)本说明如与国家颁布之规范、规程、
12、标准有出入，以及具体工程设计中有特殊要求时，应以国家规范、规程、标准、合同约定的内容及设计图纸中的要求为准。(2)所有设备、主要材料及配件等必须具有出厂合格证书并应按设计要求核对其规格、型号无误，且其验收经监理工程师认可后方可安装，其中防排烟及防火设备、各种防火阀、排烟阀(口)及保温隔热材料、新型防火管材等还必须符合当地消防监督管理机构的相关规定，必须按批准的设计图纸施工。修改设计或代用设备、材料及配件时，必须按照国家所规定的设计变更制度及程序办理，应有设计单位的通知或核定签证，任何单位或个人不得擅自更改设计文件。在设计过程中发现设计文件有差错时，应及时提出修改意见或更正建议，形成书面文件并归
13、档。(3)施工过程中，应与土建及其它专业工种互相配合，协调进行。凡管道穿墙或穿楼板，特别是穿越剪力墙处，应与土建密切配合、反复核对、共同做好土建留洞及预埋工作。与通风系统有关的土建工程完毕后，应由建设、设计及施工单位共同会检。在施工过程中，应做好质量评定，保证质量达到国家标准和设计要求。(4)工程严格执行通风与空调工程施工质量验收规范(GB50243-2016)等有关规定。(3)面漆与底漆的漆种宜相同。漆种不同时，使用前应做亲溶性试验。(4)油漆工程施工应采用防火、防冻、防雨措施，并不应在低温或潮湿环境下喷漆。(5)明装系统的最后一遍面漆，宜在安装后喷涂。2.7.6其它未尽事宜均按通风与空调工
