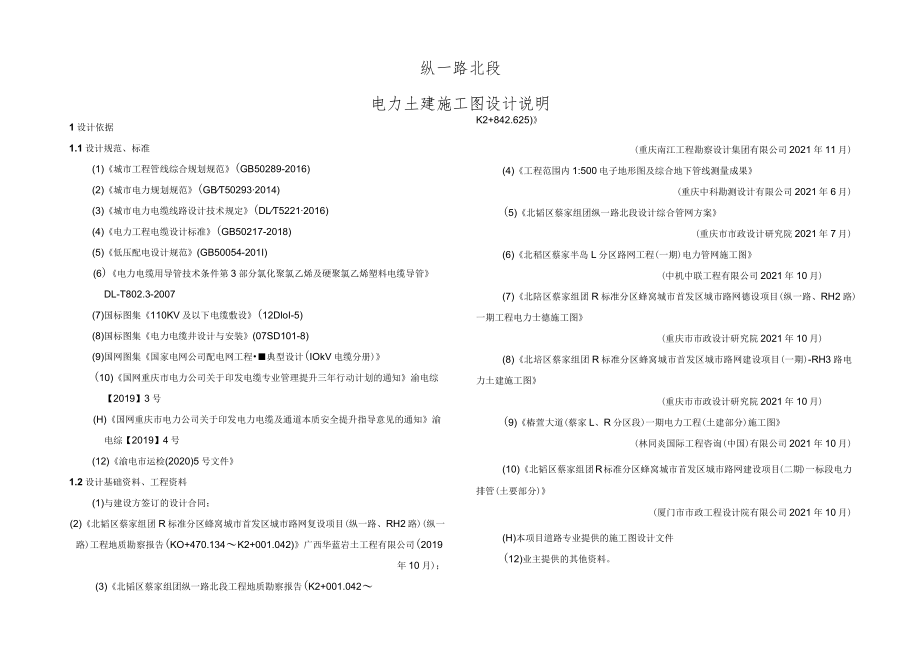

1、纵一路北段电力土建施工图设计说明1设计依据1.1设计规范、标准(1)城市工程管线综合规划规范(GB50289-2016)(2)城市电力规划规范(GBT502932014)(3)城市电力电缆线路设计技术规定(DLT52212016)(4)电力工程电缆设计标准(GB50217-2018)(5)低压配电设计规范(GB50054-201I)(6)电力电缆用导管技术条件第3部分氯化聚氯乙烯及硬聚氯乙烯塑料电缆导管DL-T802.3-2007(7)国标图集110KV及以下电缆敷设(12DloI-5)(8)国标图集电力电缆井设计与安装(07SD101-8)(9)国网图集国家电网公司配电网工程典型设计(IOk
2、V电缆分册)(10)国网重庆市电力公司关于印发电缆专业管理提升三年行动计划的通知渝电综【2019】3号(H)国网重庆市电力公司关于印发电力电缆及通道本质安全提升指导意见的通知渝电综【2019】4号(12)渝电市运检(2020)5号文件1.2设计基础资料、工程资料(1)与建设方签订的设计合同；(2)北韬区蔡家组团R标准分区蜂窝城市首发区城市路网复设项目(纵一路、RH2路)(纵一路)工程地质勘察报告(KO+470.134K2+001.042)广西华蓝岩土工程有限公司(2019年10月)；(3)北韬区蔡家组团纵一路北段工程地质勘察报告(K2+001.042K2+842.625)(重庆南江工程勘察设计
3、集团有限公司2021年11月)(4)工程范围内1:500电子地形图及综合地下管线测量成果(重庆中科勘测设计有限公司2021年6月)(5)北韬区蔡家组团纵一路北段设计综合管网方案(重庆市市政设计研究院2021年7月)(6)北稻区蔡家半岛L分区路网工程(一期)电力管网施工图(中机中联工程有限公司2021年10月)(7)北陪区蔡家组团R标准分区蜂窝城市首发区城市路网德设项目(纵一路、RH2路)一期工程电力士德施工图(重庆市市政设计研究院2021年10月)(8)北培区蔡家组团R标准分区蜂窝城市首发区城市路网建设项目(一期)-RH3路电力土建施工图(重庆市市政设计研究院2021年10月)(9)椿萱大道(

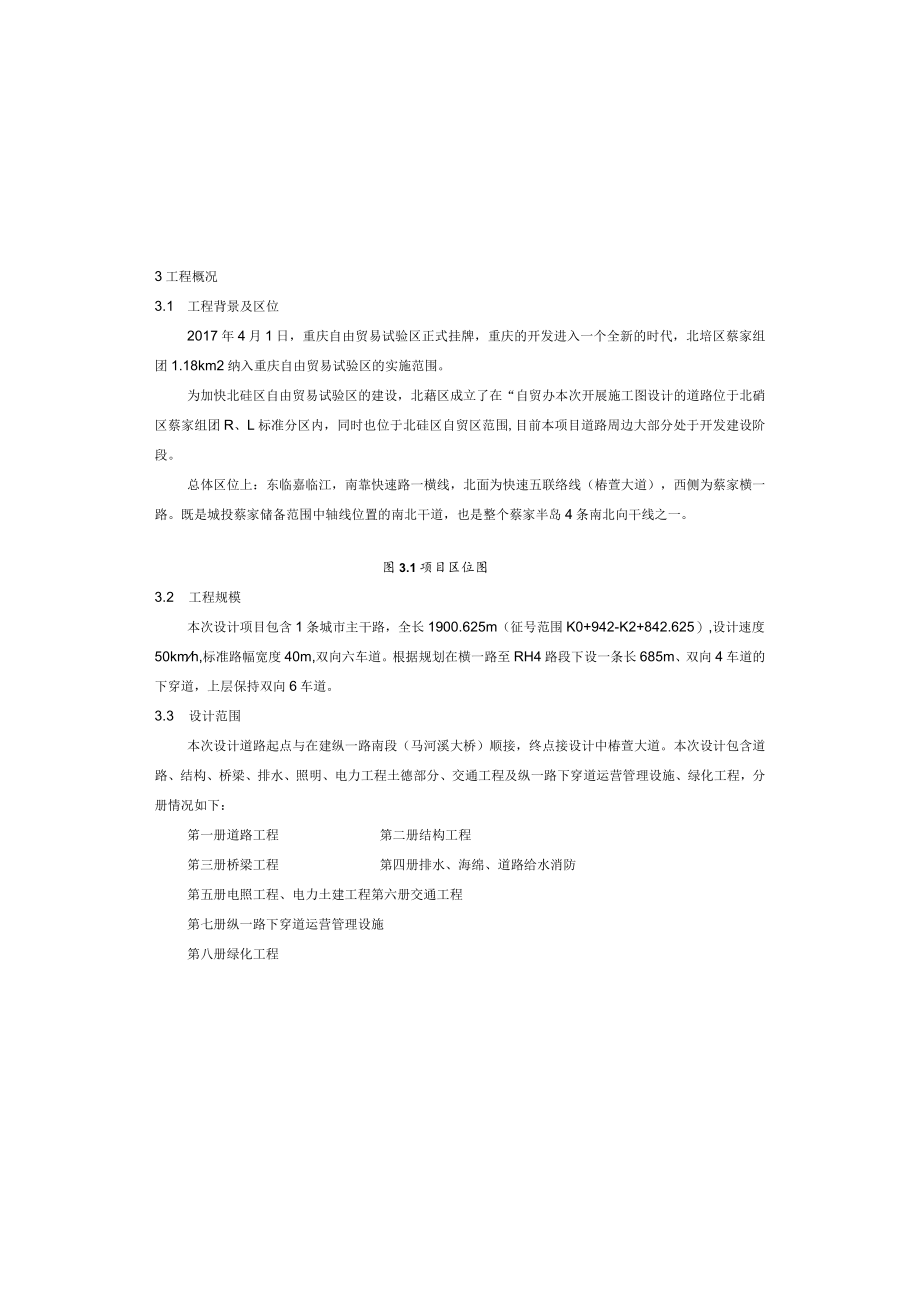

4、蔡家L、R分区段)一期电力工程(土建部分)施工图(林同炎国际工程咨询(中国)有限公司2021年10月)(10)北韬区蔡家组团R标准分区蜂窝城市首发区城市路网建设项目(二期)一标段电力排管(土要部分)(厦门市市政工程设计院有限公司2021年10月)(H)本项目道路专业提供的施工图设计文件(12)业主提供的其他资料。3工程概况3.1 工程背景及区位2017年4月1日，重庆自由贸易试验区正式挂牌，重庆的开发进入一个全新的时代，北培区蔡家组团1.18km2纳入重庆自由贸易试验区的实施范围。为加快北硅区自由贸易试验区的建设，北藉区成立了在“自贸办本次开展施工图设计的道路位于北硝区蔡家组团R、L标准分区内
5、，同时也位于北硅区自贸区范围,目前本项目道路周边大部分处于开发建设阶段。总体区位上：东临嘉临江，南靠快速路一横线，北面为快速五联络线（椿萱大道），西侧为蔡家横一路。既是城投蔡家储备范围中轴线位置的南北干道，也是整个蔡家半岛4条南北向干线之一。图3.1项目区位图3.2 工程规模本次设计项目包含1条城市主干路，全长1900.625m（征号范围K0+942-K2+842.625）,设计速度50kmh,标准路幅宽度40m,双向六车道。根据规划在横一路至RH4路段下设一条长685m、双向4车道的下穿道，上层保持双向6车道。3.3 设计范围本次设计道路起点与在建纵一路南段（马河溪大桥）顺接，终点接设计中椿

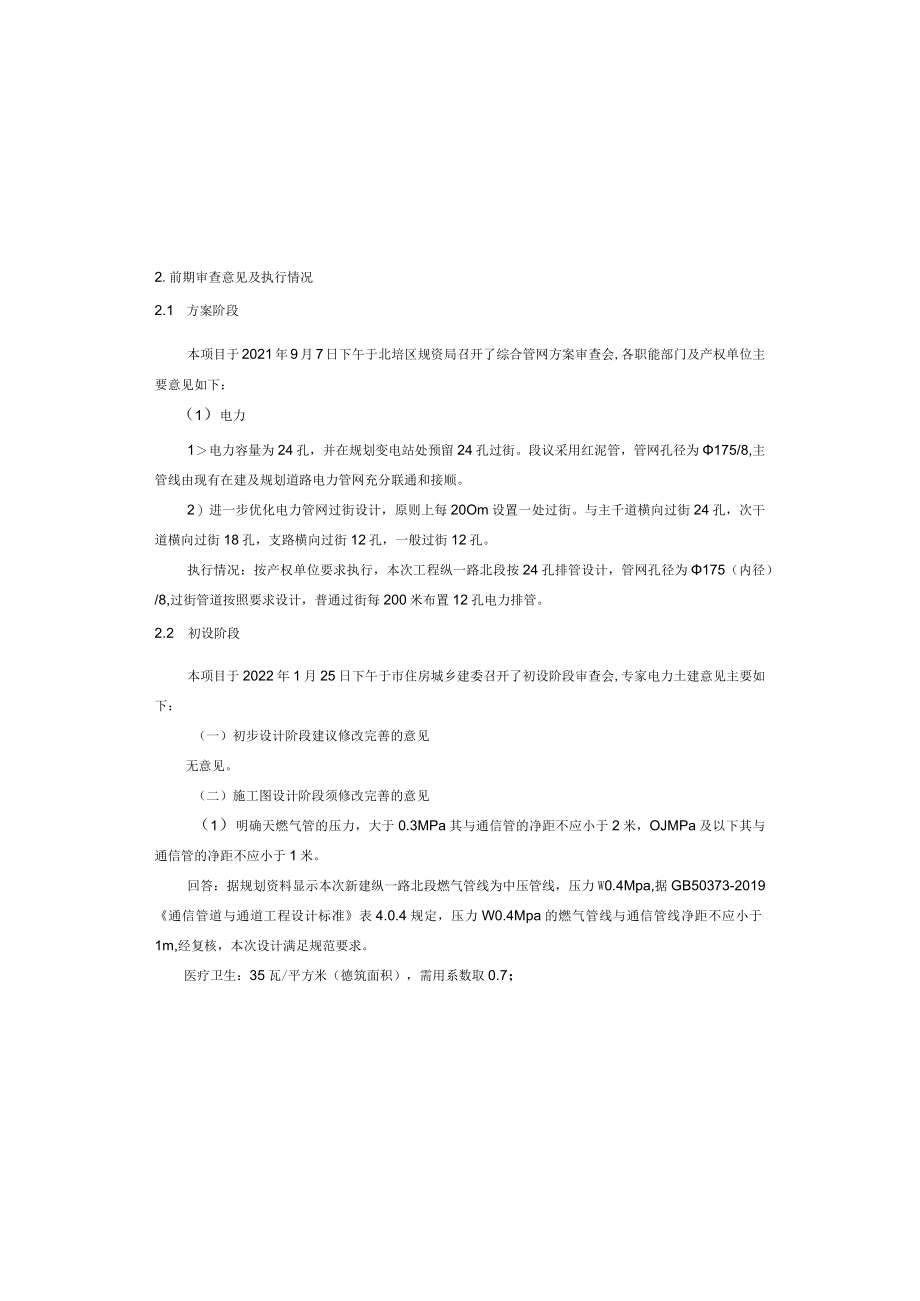

6、萱大道。本次设计包含道路、结构、桥梁、排水、照明、电力工程土德部分、交通工程及纵一路下穿道运营管理设施、绿化工程，分册情况如下：笫一册道路工程第二册结构工程笫三册桥梁工程第四册排水、海绵、道路给水消防第五册电照工程、电力土建工程第六册交通工程第七册纵一路下穿道运营管理设施第八册绿化工程2.前期审查意见及执行情况2.1 方案阶段本项目于2021年9月7日下午于北培区规资局召开了综合管网方案审查会,各职能部门及产权单位主要意见如下：（1）电力1电力容量为24孔，并在规划变电站处预留24孔过街。段议采用红泥管，管网孔径为175/8,主管线由现有在建及规划道路电力管网充分联通和接顺。2）进一步优化电力
7、管网过街设计，原则上每20Om设置一处过街。与主千道横向过街24孔，次干道横向过街18孔，支路横向过街12孔，一般过街12孔。执行情况：按产权单位要求执行，本次工程纵一路北段按24孔排管设计，管网孔径为175（内径）/8,过街管道按照要求设计，普通过街每200米布置12孔电力排管。2.2 初设阶段本项目于2022年1月25日下午于市住房城乡建委召开了初设阶段审查会,专家电力土建意见主要如下：（一）初步设计阶段建议修改完善的意见无意见。（二）施工图设计阶段须修改完善的意见（1）明确天燃气管的压力，大于0.3MPa其与通信管的净距不应小于2米，OJMPa及以下其与通信管的净距不应小于1米。回答：据
8、规划资料显示本次新建纵一路北段燃气管线为中压管线，压力W0.4Mpa,据GB50373-2019通信管道与通道工程设计标准表4.0.4规定，压力W0.4Mpa的燃气管线与通信管线净距不应小于1m,经复核，本次设计满足规范要求。医疗卫生：35瓦/平方米（德筑面积），需用系数取0.7；科研办公：35瓦/平方米（德筑面积），需用系数取0.7；其他：按上述总和的10%预测；各类负荷间同时率取0.8,则规划区总用电负荷约为21.0万千瓦。（2）供电设施规划项目片区内由现状220千伏水井湾变电站（位于纵一路路西北侧）及IlOKV永家变电站（位于同源路东侧）、石岭变电站（位于纵一路西侧）、太平村变电站（位于
9、片区西侧）、红堆口变电站（位于RZ7路东侧），新建110千伏彭家岩变电站（位于纵一路东北侧）共同供电。（3）供配电线路规划1） 220千伏配电网规划规划从220千伏水井湾变电站引一条双回路220KV电力线，向南连接220千伏太平村变电站，敷设于北藉蔡家L分区西侧。2） IlO千伏配电网规划其余110千伏永家变电站、石岭变电站在保持用地面积不变的前提下，结合用地布局对位置作出适当调整（距离不大于300米）。根据重庆北稻区蔡家组团J、K、L、R标准分区部分用地控制性详细规划修编：水井湾变电站：规划110千伏架空线由水井湾变电站连接至石岭变电站，敷设于北磅蔡家L分区西侧。规划从水井湾变电站引一条II
10、oKV电力线由南向西至灯塔变电站，敷设于北宿蔡家L分区西侧。石岭变电站：规划从石岭变电站引一条IIOKV电力线有东向西至蔡家变电站，横穿RHl路。本册为第五册中的电力土建工程部分。3.4片区电力现状及规划3.4.1 电力现状（1）本次设计起点接跨马河溪大桥，桥梁段敷设24孔电力排管，位于人行道下方空腔内。（2）本次设计纵一路与现状横一路相交（K0+988）,横一路上敷设有较为完善的综合管网，包括12孔电力，影响范围分别长约IOO米。（3）纵一路K0+965东侧绿地范围内有现状IOkV环网柜，此次新建通道与环网柜接顺。（4）纵一路与现状横二路平面相交点（K2+001）处存在现状12孔电力管道。（
11、5）本次设计纵一路K1+050,Kl+200.K1+400,Kl+900、K2+700等处存在现状IoKV架空线横穿道路，总长约800米。（6）本次设计纵一路Kl+160,K1+600等处存在现状380V架空线横穿道路，总长约220米。图3.1现状10千伏海云线架空线（拟迁改）图3.2现状湾云线、天印石峰山杆上交压瞿（拟迁改）3.4.2 电力规划（1）用电负荷预测结合规划区用电负荷的分布、性质特点和功能分区的不同，各类用户对电量及负荷要求的差异，参照国家城市电力规划规范和重庆市城乡规划电力工程规划导则标准，用电负荷按用地分类负荷指标进行计算：居住：6.0千瓦/户，需用系数取0.7：商业金融：6
12、0瓦/平方米（建筑面积），需用系数取0.8；8000Nm2o选用CPVC电力电缆保护管必须符合埋地式高压电力电缆用氯化聚氯乙烯(PVCC)套管(QBT2479-2005)、电力工程电缆设计标准(GB50217-2018)及电力电缆用导管技术条件第3部分氯化聚氯乙烯及硬聚氯乙烯塑料电缆导管(DL/T802.3)的规定，管材的外观质量、尺寸及耐久度等应符合现行国家产品标准的质量要求。地下埋设的保护管，应满足埋深下的抗压和耐环境腐蚀性的要求。电缆管在施工时沟底平整，电缆管的中心间距为0.235米，人行道下多层电缆管间隔2.0米安装电缆管架一组，电缆管层间中心间距0235米，用C20混凝土包封。车行道
13、下采用C20素混凝土全线包封。电力排管在人行道下覆土(管顶至路面)不小于0.7米，车行道覆土按LOm控制。电力排管通过地基稳定地段，如管子能承受土压和地面动负载，则可在管子镶接处用钢筋混凝土或支座做局部加固。通过地基不稳定地段，必须在两工井之间用混凝土全线加固排管。电力排管应设置纵向排水坡度，不宜小于0.3%。4.3现状电力管线处理措施(DI2孔IokV电力排管拆除产权单位：市电力公司位置：纵一路与现状横一路交叉路口(K0+988)范围有现状12孔电力排管，交叉口东南侧绿化带内有现状IokV环网柜。影响因素：下穿道明挖施工处理措施：对现状12孔电力排管进行拆除，在原管位北侧还臻。根据物堪资料显
14、示IOkV环网柜无进出线电缆，根据现场经验，推测现状IOkV环网柜存在进出线电缆，已请业主联系相关单位进行确定，如存在进出线电缆，则道路实施前应全部迁改至影响范围外。规划从石岭变电站引一条IlOKV电力线由北向南至太平村变电站。永家变电站：规划从永家变电站引一条沿同源路及纵一路IIOKV电力线至石岭变电站，本次设计考虑在纵一路东侧地块内预留电力隧道。规划由永家变电站引一条11()KV电力线沿RZ7路敷设至红堆口变电站。规划从永家变电站因一条UOKV电力线沿椿萱大道至彭家沿变电站。1()千伏及以下配电网规划与本次设计道路相连接的片区北磴区蔡家组团L,R标准分区共设置10千伏公用开闭所5座，由现状
15、220千伏水井湾变电站、新建110千伏彭家岩变电站共同供电。每座电力开闭所的建筑面积按不低于200平方米控制，具体位置实施时可视建筑布局具体情况在本地块内适当调整，宜附设于建筑物内。沿规划道路新建电缆管沟，本次设计道路新建24孔电力排管，室外10千伏及以下电力线路(含路灯线路)全部下地敷设。4.电力工程设计4.1 新建电力根据重庆北稻区蔡家组团J、K、L、R标准分区部分用地控制性详细规划修编电力工程规划图及渝电市运检(2020)5号文件，沿本次设计道路电力管线均单侧布置，规划情况如下：沿纵一路新德24孔电力排管。每隔20Om左右设置过街支管，地块支线过街管采用12孔排管。本项目所有道路电力管线均单侧布置于道路右侧人行道，管中心距离路缘石6.5m。具体布置位置详见综合管网标准横断面。4.2 电力排管本工程道路电力管线(土建)采用电力排管，管材采用CPVC电力电缆保护管(dl75X80),并使用配套管枕。电缆保护管内壁应光滑无毛刺，环刚度SN管道保护利用，不进行拆除。后期可根据现场开挖及管线情况再进行调整。工程量：L=50m4.
