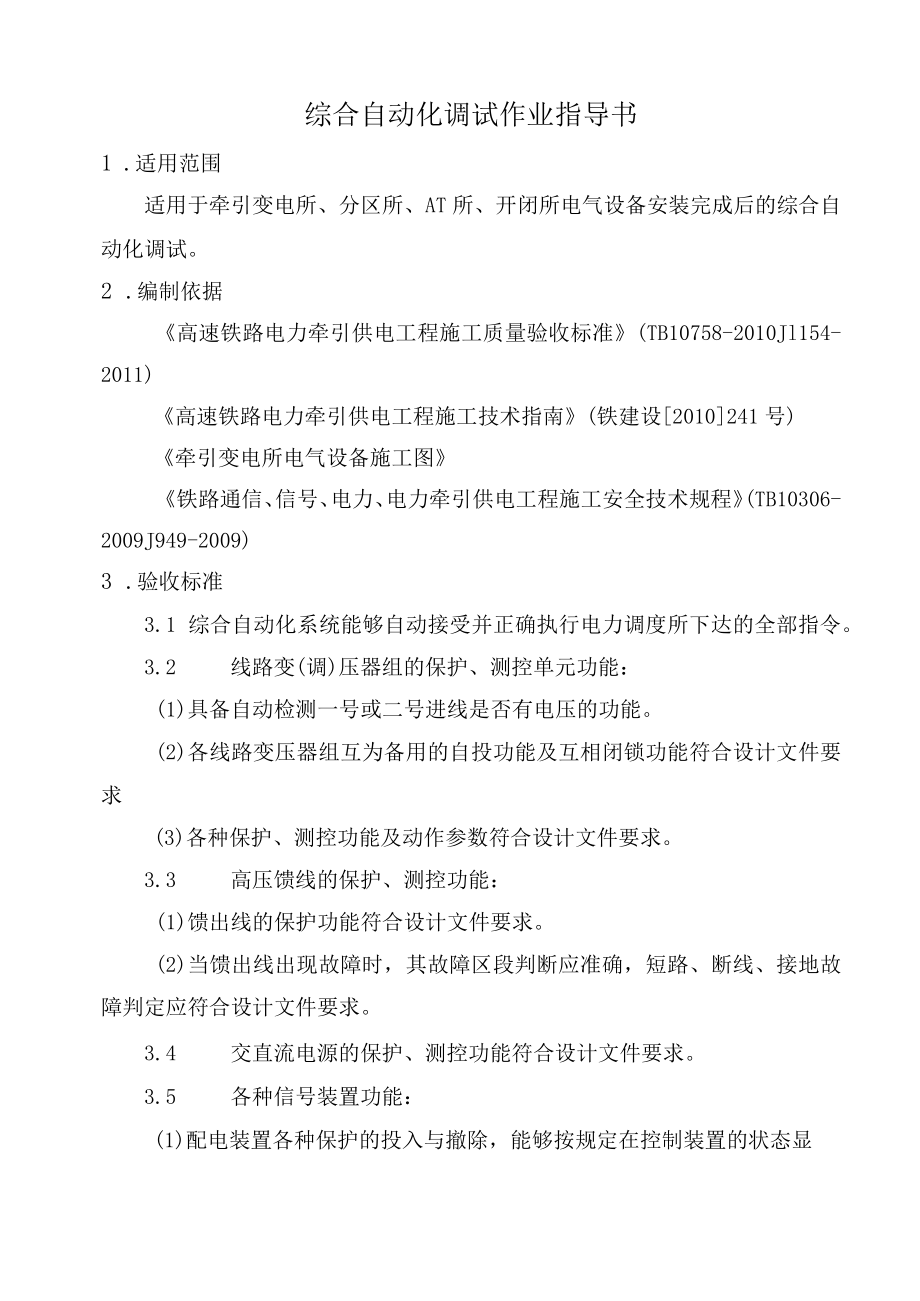

1、综合自动化调试作业指导书1 .适用范围适用于牵引变电所、分区所、AT所、开闭所电气设备安装完成后的综合自动化调试。2 .编制依据高速铁路电力牵引供电工程施工质量验收标准(TB10758-2010Jl154-2011)高速铁路电力牵引供电工程施工技术指南(铁建设2010241号)牵引变电所电气设备施工图铁路通信、信号、电力、电力牵引供电工程施工安全技术规程(TB10306-2009J949-2009)3 .验收标准3.1 综合自动化系统能够自动接受并正确执行电力调度所下达的全部指令。3.2 线路变(调)压器组的保护、测控单元功能：(1)具备自动检测一号或二号进线是否有电压的功能。(2)各线路变压

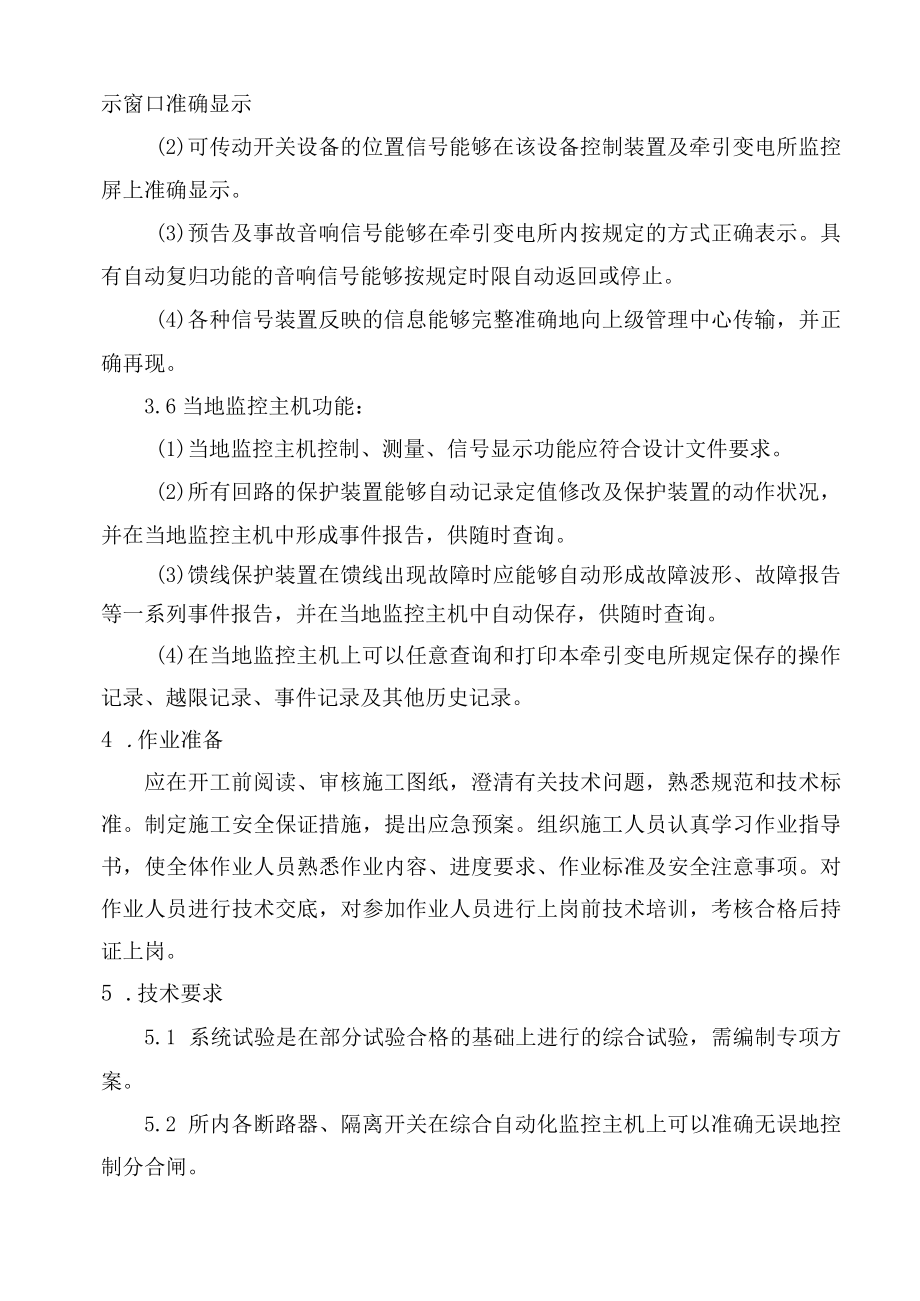

2、器组互为备用的自投功能及互相闭锁功能符合设计文件要求(3)各种保护、测控功能及动作参数符合设计文件要求。3.3 高压馈线的保护、测控功能：(1)馈出线的保护功能符合设计文件要求。(2)当馈出线出现故障时，其故障区段判断应准确，短路、断线、接地故障判定应符合设计文件要求。3.4 交直流电源的保护、测控功能符合设计文件要求。3.5 各种信号装置功能：(1)配电装置各种保护的投入与撤除，能够按规定在控制装置的状态显示窗口准确显示(2)可传动开关设备的位置信号能够在该设备控制装置及牵引变电所监控屏上准确显示。(3)预告及事故音响信号能够在牵引变电所内按规定的方式正确表示。具有自动复归功能的音响信号能够
3、按规定时限自动返回或停止。(4)各种信号装置反映的信息能够完整准确地向上级管理中心传输，并正确再现。3.6当地监控主机功能：(1)当地监控主机控制、测量、信号显示功能应符合设计文件要求。(2)所有回路的保护装置能够自动记录定值修改及保护装置的动作状况，并在当地监控主机中形成事件报告，供随时查询。(3)馈线保护装置在馈线出现故障时应能够自动形成故障波形、故障报告等一系列事件报告，并在当地监控主机中自动保存，供随时查询。(4)在当地监控主机上可以任意查询和打印本牵引变电所规定保存的操作记录、越限记录、事件记录及其他历史记录。4 .作业准备应在开工前阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技

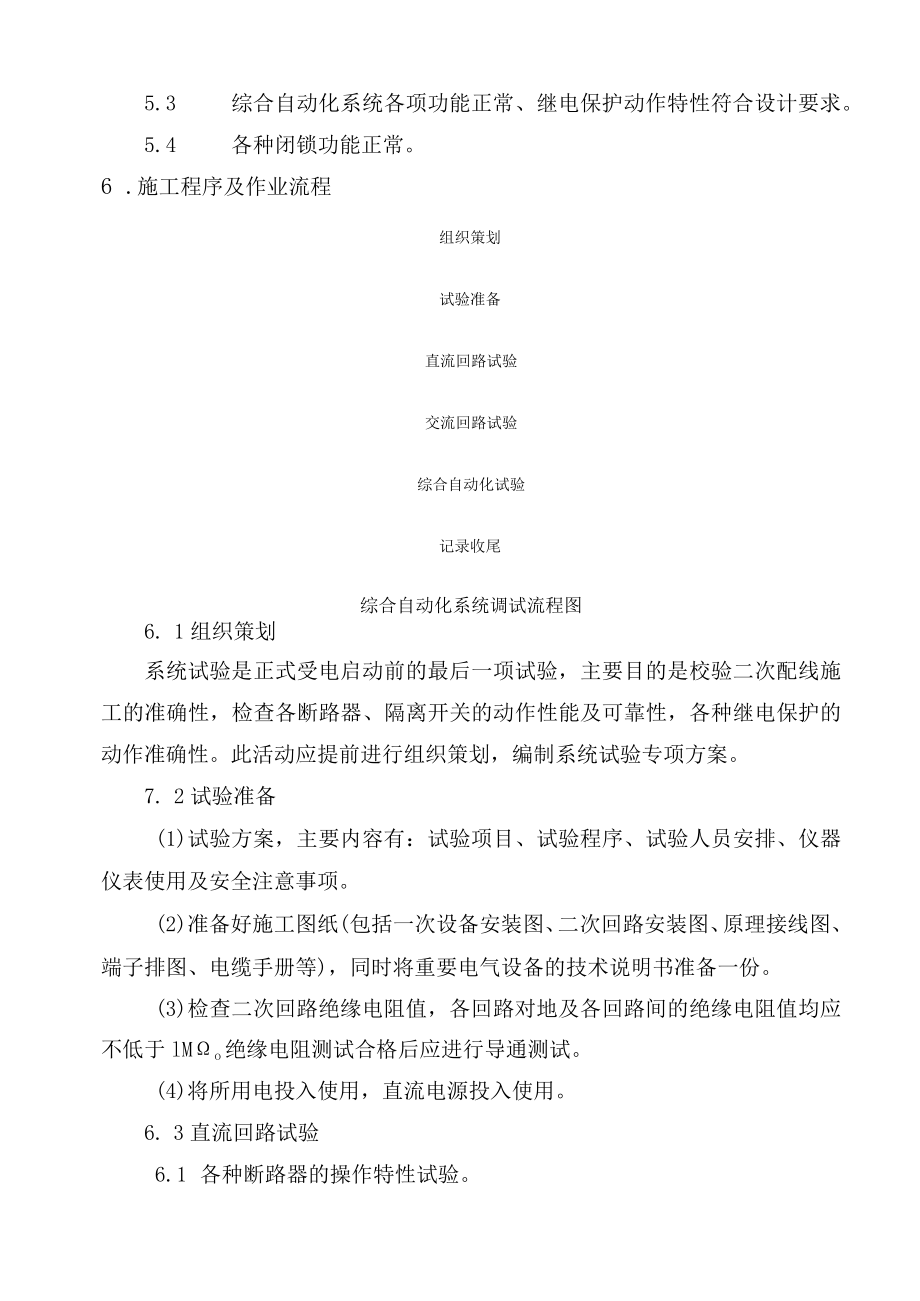

4、术标准。制定施工安全保证措施，提出应急预案。组织施工人员认真学习作业指导书，使全体作业人员熟悉作业内容、进度要求、作业标准及安全注意事项。对作业人员进行技术交底，对参加作业人员进行上岗前技术培训，考核合格后持证上岗。5 .技术要求5.1 系统试验是在部分试验合格的基础上进行的综合试验，需编制专项方案。5.2 所内各断路器、隔离开关在综合自动化监控主机上可以准确无误地控制分合闸。5.3 综合自动化系统各项功能正常、继电保护动作特性符合设计要求。5.4 各种闭锁功能正常。6 .施工程序及作业流程组织策划试验准备直流回路试验交流回路试验综合自动化试验记录收尾综合自动化系统调试流程图6. 1组织策划系
5、统试验是正式受电启动前的最后一项试验，主要目的是校验二次配线施工的准确性，检查各断路器、隔离开关的动作性能及可靠性，各种继电保护的动作准确性。此活动应提前进行组织策划，编制系统试验专项方案。7. 2试验准备(1)试验方案，主要内容有：试验项目、试验程序、试验人员安排、仪器仪表使用及安全注意事项。(2)准备好施工图纸(包括一次设备安装图、二次回路安装图、原理接线图、端子排图、电缆手册等)，同时将重要电气设备的技术说明书准备一份。(3)检查二次回路绝缘电阻值，各回路对地及各回路间的绝缘电阻值均应不低于lMo绝缘电阻测试合格后应进行导通测试。(4)将所用电投入使用，直流电源投入使用。6. 3直流回路
6、试验6.1 各种断路器的操作特性试验。(2)电动隔离开关的操作特性试验。(3)隔离开关和断路器的闭锁试验。(4)断路器重合闸试验。(5)报警声试验。6.4 交流回路试验(1)极性及相位试验。(2)计量回路试验。(3)交流保护回路试验。6.5 综合自动化系统试验(1)综合自动化系统主机对全所设备的控制功能试验。(2)综合自动化系统对各种模拟故障的反应试验。(3)安全监控系统的模拟故障试验。6. 6记录收尾试验完成后应将过程中形成的记录收集、整理，签字确认。除必要的监测设备外，恢复所内原有接线状态，清理场地。7 .施工要求7.1 严格按照试验方案步骤进行调试。7.2 做好调试记录，对二次接线有误处
7、及时改正。8 .劳动组织作业人员配置序号作业工种人数主要施工任务1施工负责人1负责全面施工组织协调工作2安全负责人1负责施工安全3记录员1负责检查记录4专业调试人员4整体调试合计79 .施工材料要求序号名称规格单位数量用途1短接线根22电气连接线根若干连接设备、仪器3记录本本1记录调试结果10 .机械设备及工器具配置序号名称规格单位数量用途1综合自动化调试笔记本台1临时控制台2继电保护调试仪台1继电保护试验3直流电阻测试仪台1测电阻4万用表块2测量电压、电流等5直流高压发生器台1耐压试验6断路器分合闸测试仪台1测分合闸时间7对讲机付28常用工具套1螺丝刀、钳子等9人梯把111 .质量控制及检验系统试验应由试验室或综合自动化厂家技术人员组织实施，试验人员应具备10年以上工作经验和工程师以上职称。12 .安全及环保水保要求12.1 1试验人员应遵守工点相关的安全制度。12.2 试验人员需佩戴安全帽、工作服、棉质手套，避免受伤。12.3 如在工点临时就餐，应把餐盒、水瓶等统一回收，不可随处倾倒丢弃。12.4 试验过程中应按要求悬挂“高压危险”、“有人工作、禁止合闸”等安全警示标志。
