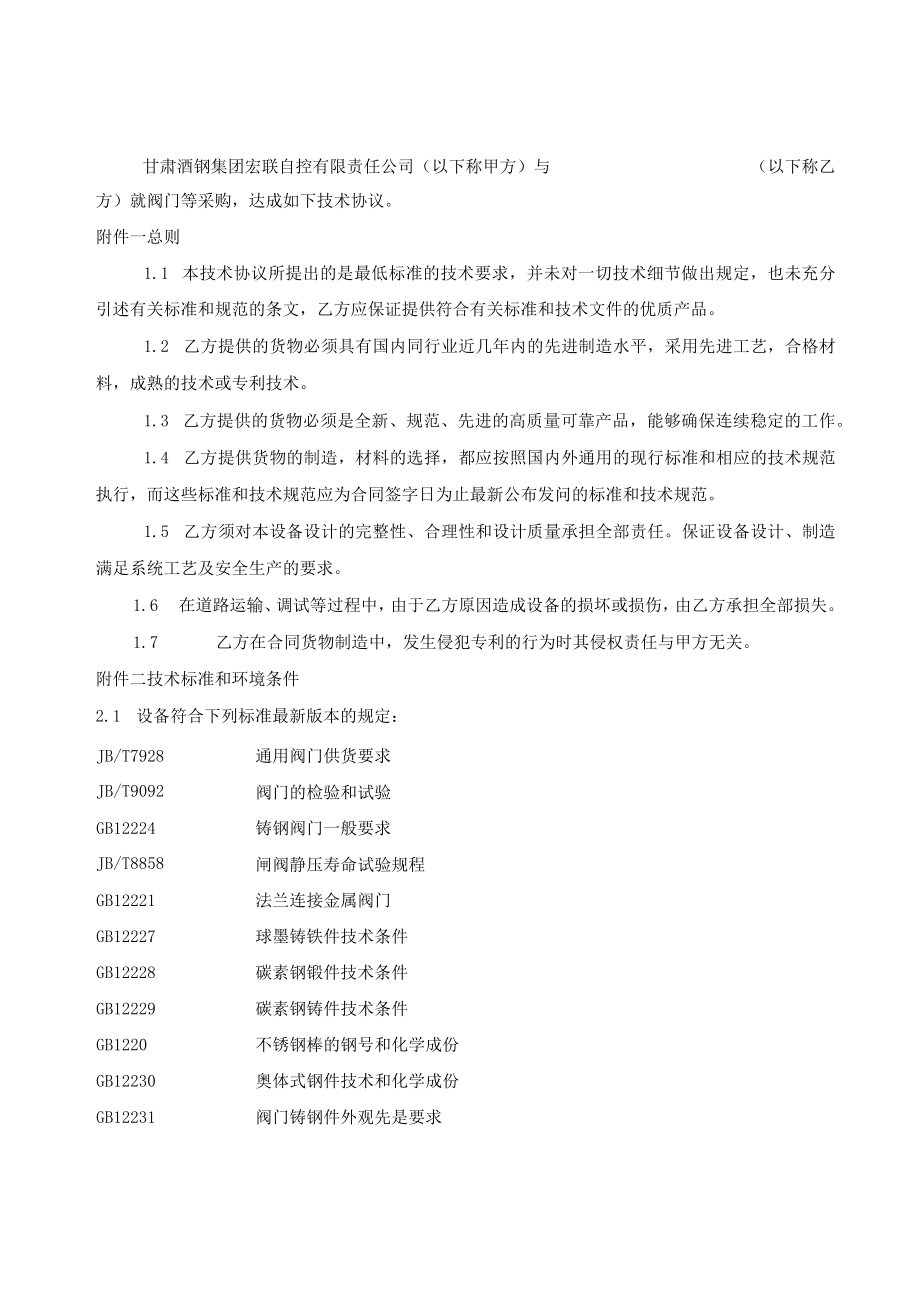

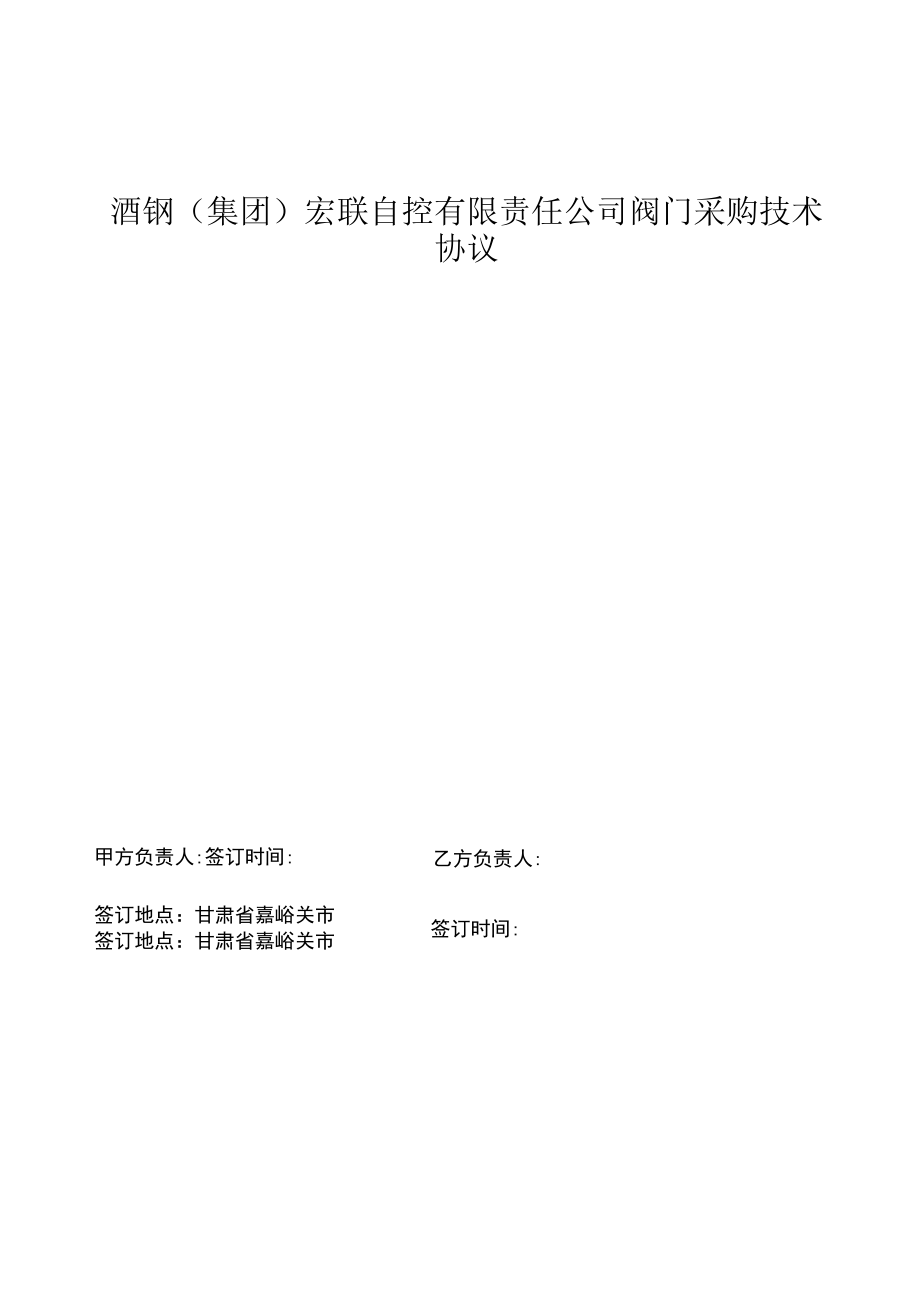

1、酒钢（集团）宏联自控有限责任公司阀门采购技术协议乙方负责人:签订时间:甲方负责人:签订时间:签订地点：甘肃省嘉峪关市签订地点：甘肃省嘉峪关市附件一总则附件二技术标准和环境条件附件三参数和制造要求附件四供货范围附件五提供资料附件六售后服务附件七交货时间和地点附件八其它甘肃酒钢集团宏联自控有限责任公司（以下称甲方）与（以下称乙方）就阀门等采购，达成如下技术协议。附件一总则1.1 本技术协议所提出的是最低标准的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，乙方应保证提供符合有关标准和技术文件的优质产品。1.2 乙方提供的货物必须具有国内同行业近几年内的先进制造水平，采用先进
2、工艺，合格材料，成熟的技术或专利技术。1.3 乙方提供的货物必须是全新、规范、先进的高质量可靠产品，能够确保连续稳定的工作。1.4 乙方提供货物的制造，材料的选择，都应按照国内外通用的现行标准和相应的技术规范执行，而这些标准和技术规范应为合同签字日为止最新公布发问的标准和技术规范。1.5 乙方须对本设备设计的完整性、合理性和设计质量承担全部责任。保证设备设计、制造满足系统工艺及安全生产的要求。1.6 在道路运输、调试等过程中，由于乙方原因造成设备的损坏或损伤，由乙方承担全部损失。1.7 乙方在合同货物制造中，发生侵犯专利的行为时其侵权责任与甲方无关。附件二技术标准和环境条件2.1 设备符合下列
3、标准最新版本的规定：JB/T7928通用阀门供货要求JB/T9092阀门的检验和试验GB12224铸钢阀门一般要求JB/T8858闸阀静压寿命试验规程GB12221法兰连接金属阀门GB12227球墨铸铁件技术条件GB12228碳素钢锻件技术条件GB12229碳素钢铸件技术条件GB1220不锈钢棒的钢号和化学成份GB12230奥体式钢件技术和化学成份GB12231阀门铸钢件外观先是要求GB/T12234石油、天然气工业用螺栓连接阀盖的钢制闸阀GB/T12235通用阀门法兰连接钢制截止阀和升降式止回阀GB/T12236通用阀门钢制旋启式止回阀GB/T12237通用阀门法兰和对焊连接钢制球阀HG/T
4、21637化工管道过滤器GB/T22654蒸汽疏水阀GB/T24917眼镜阀GB/T20801压力管道规范工业管道GB/T12252供货要求GB12220标志GB/T13927压力试验GB/9113整体钢制管法兰GB/T17241.6整体铸铁法兰GBT13927-2008工业阀门压力试验YBT036.1-036.21-92冶金设备制造通用技术条件标准汇编等国家及行业标准。2.2环境条件：最高气温：40最低气温：-30相对湿度：月平均相对湿度不大于90船日平均相对湿度不大于95%海拔高度：1650m附件三参数和制造要求3.1 不锈钢闸阀（4E）TBZ9B41W-PN16DN500304；参数和制
5、造要求：1、驱动方式电动（附手轮）；连接方式法兰连接；密封面本体材质；压力1.6Mpa;材质304不锈钢；口径：DN500；工作介质：脱硫液。2、电动阀门电动执行机构为防爆智能型一体化产品，免开盖调试，1.CD显示阀位和用户设置的各种参数、自带超负荷安全保护，自诊断功能等，通过操作面板即可完成执行机构的调试。2、执行机构本体带有操作按钮（包括就地/远方切换、启、停按纽），执行机构可接受DCS来开、关指令（无源节点）信号。支持独立的ESD控制、外部连锁控制、中断定时控制。电子闩锁功能。3、且提供0IO0%信号转换成420mADC信号（二线制J）送到FGDDCS,位置反馈。电机的开关信号进DCS显
6、示。4、工业过程控制系统用普通型及智能型电动执行机构JBT8219-2016o3、每台阀门含配套1米长防爆金属穿线软管（丝扣与电机执行机构接线口吻合）、配对法兰、紧固件、金属缠绕垫片。4、技术协议签订后一周，供方提供电动执行机构说明书、选型手册等资料，经双方对设计文件确认无误后，开始设备制造。3.2 电动蝶阀4-2。5-350卡田.6DN350铸钢法兰连接；参数和制造要求：1、驱动方式电动（附手轮）；连接方式法兰连接；公称压力1.6MPa；材质A105；口径:DN350；工作介质：水、蒸汽。2、电动蝶阀采用全金属硬碰硬双向压五偏心蝶阀，蝶阀驱动形式为手动蜗轮传动，所有蝶阀采用全金属硬碰硬五偏心
7、异性球面密封系统结构，阀体材质A105,蝶板材质WCB,密封圈采用可更换密封环F304+ST1.（超音速喷焊钻基硬质合金不得低于0.3-0.5mm）,阀座采用可更换阀座F304锻件堆焊ST1.（司堆焊司太立合金不得低于24mm）,密封面耐磨损，抗冲刷，使用寿命长。3、阀杆材质17-4PH做调质处理，压盖采用碟簧结构设计,轴套材质为不锈钢304、填料压盖材质为WCB,阀门操作机构的蜗杆材质为仿进口涡轮机构，可自动补偿填料损耗，避免泄漏点产生。填料自润滑可调整的石墨填料+SS316,减小开关力矩。吊环整体锻造，用于调整及定位阀座，维修方便。4、电动阀门采用380V电源，箱体门上配带钥匙的门锁1件，
8、外部防护箱配防雨帽，外层防护箱体厚度1.5mm冷轧板，门轴采用铸铝防腐性。5、电气控制元器件（按钮、指示灯、空开、接触器、热继电器及控制继电器等）均选用防爆电气产品，（其中断路器、接触器、热继电器选用施耐德品牌）；柜内配线需将电源及动力线与信号线分开布置，降低电磁干扰；接线端子排额定电压不低于500V,每个端子排均标明编号，端子排留有20%的备用端子，端子的绝缘材料必须是阻燃的；绝缘导线选用阻燃型的铜质多股绞线,两端压接镀锡接线端子,导线的额定电压不小于500V,线号要求使用专用的打字机进行打印，字迹清晰耐磨。控制装置具有电动远程、本地及手动开关阀门的控制功能，控制箱设有远程/停止/本地控制转
9、换开关；具有手动/电动切换装置和手轮，以便在断电后实现对执行器的操作。控制箱上应有（但不仅限于）开阀、关阀、开到位、关到位、阀门故障、阀门远方/就地控制状态等信号灯；控制装置具有短路保护、力矩保护及过载保护；阀门本体带开度指示装置。控制装置提供给P1.C系统的输入信号有远程/就地、开到位、关到位、力矩及过载故障（4个无源接点）；能接受P1.C系统的阀开、阀关指令（2个无源接点）。电控装置力矩充分满足阀门开关的要求，无卡涩（所选用执行机构的力矩应大于执行机构计算力矩的1.5倍）；电动执行机构应具有可靠的制动功能，以防止电动机隋走。电动执行机构和所驱动设备之间的所有连接附件由投标方提供。6、每台阀
10、门含配套1米长防爆金属穿线软管（丝扣与电机执行机构接线口吻合）、配对法兰、紧固件、金属缠绕垫片。7、技术协议签订后一周，供方提供电气控制原理图、控制箱元器件布置图及接线图、电缆选型表等资料，经双方对设计文件确认无误后，开始设备制造。8、电气控制元器件（按钮、指示灯、空开、接触器、热继电器及控制继电器等）均选用防爆电气产品，（其中断路器、接触器、热继电器选用施耐德品牌）；柜内配线需将电源及动力线与信号线分开布置，降低电磁干扰；接线端子排额定电压不低于500V,每个端子排均标明编号，端子排留有20%的备用端子，端子的绝缘材料必须是阻燃的；绝缘导线选用阻燃型的铜质多股绞线,两端压接镀锡接线端子,导线
11、的额定电压不小于500V,线号要求使用专用的打字机进行打印，字迹清晰耐磨。控制装置具有电动远程、本地及手动开关阀门的控制功能，控制箱设有远程/停止/本地控制转换开关；具有手动/电动切换装置和手轮，以便在断电后实现对执行器的操作。控制箱上应有（但不仅限于）开阀、关阀、开到位、关到位、阀门故障、阀门远方/就地控制状态等信号灯；控制装置具有短路保护、力矩保护及过载保护；阀门本体带开度指示装置。控制装置提供给P1.C系统的输入信号有远程/就地、开到位、关到位、力矩及过载故障（4个无源接点）；能接受P1.C系统的阀开、阀关指令（2个无源接点）。电控装置力矩充分满足阀门开关的要求，无卡涩（所选用执行机构的
12、力矩应大于执行机构计算力矩的1.5倍）；电动执行机构应具有可靠的制动功能，以防止电动机隋走。电动执行机构和所驱动设备之间的所有连接附件由投标方提供。每台阀门含配套1米长防爆金属穿线软管（丝扣与电机执行机构接线口吻合）、配对法兰、紧固件、金属缠绕垫片。技术协议签订后一周，供方提供电气控制原理图、控制箱元器件布置图及接线图、电缆选型表等资料，经双方对设计文件确认无误后，开始设备制造。3.4阀门推荐品牌：4E、朝银、vai1.；电动执行器推荐品牌：英国罗托克，德国奥玛，德国EMG。附件四提供资料1.1 乙方在供货时将正确的纸版和电子版如下资料提供给甲方：阀门出厂前必须做打压试验，且校准限位，保证阀门
