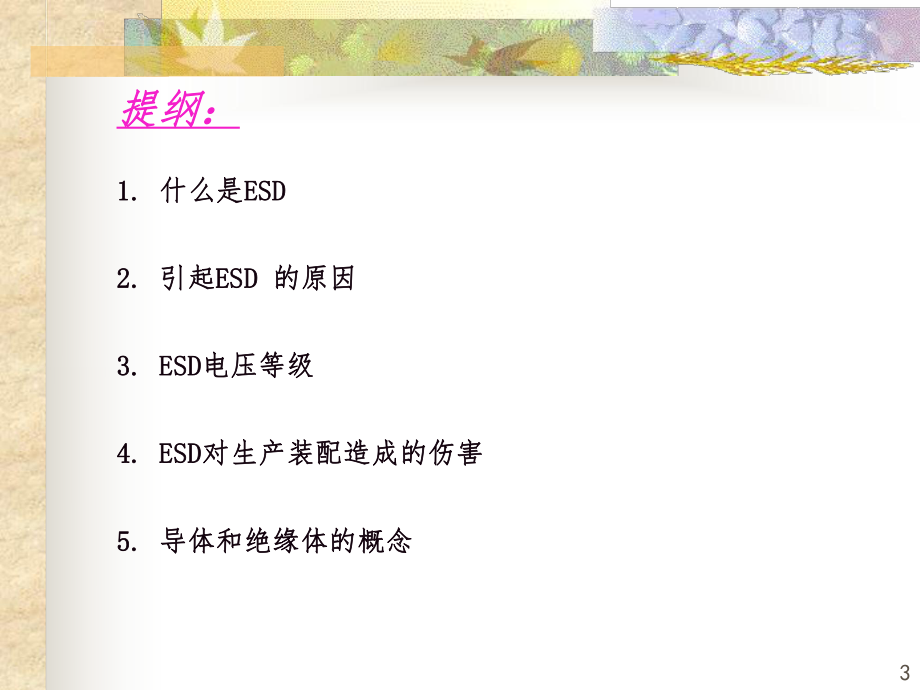

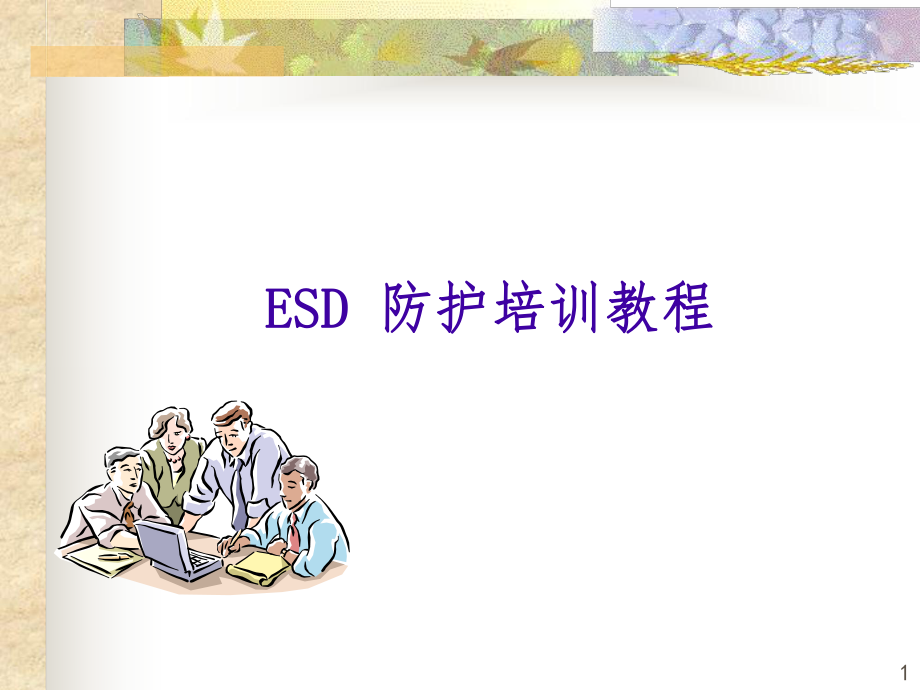

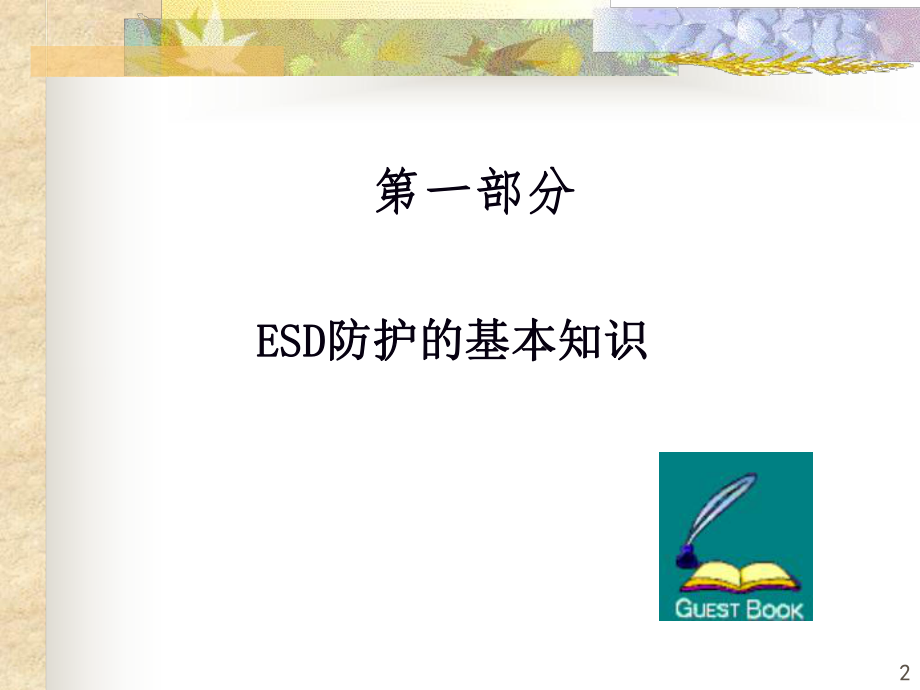

1、1 ESD ESD 防护培训教程防护培训教程 2第一部分第一部分 ESDESD防护的基本知识防护的基本知识31. 1. 什么是什么是ESD ESD 2. 2. 引起引起ESD ESD 的原因的原因 3. ESD3. ESD电压等级电压等级 4. ESD4. ESD对生产装配造成的伤害对生产装配造成的伤害 5. 5. 导体和绝缘体的概念导体和绝缘体的概念 提纲：提纲：4ESDESD的定义的定义ESDESD的定义：的定义：E Electro-lectro-S Static tatic D Discharge ischarge 静电释放静电释放ESDESD元件的定义：元件的定义： 静电敏感制品，包括
2、所有容易因为静电敏感制品，包括所有容易因为静电释放而遭到损害的元器件以及包含此类元器件的静电释放而遭到损害的元器件以及包含此类元器件的电路板、机柜等。电路板、机柜等。5ESDESD产生的原因产生的原因 静电释放静电释放(ESD) (ESD) 产生的原因：产生的原因：静电通常是由于摩擦和分离造成的，其特点是高电压、低电量、小电流和作用时间短，当电子转移，缺乏或过多电子能创造一个电场，这个电场就是我们所知的静电。这个静电场数量产生依赖于摩擦或分离的物质，依赖于摩擦或分离的数量，以及周围环境的相对湿度。6ESDESD电压电压人体创造的人体创造的ESDESD电压电压，在通常情况下可达在通常情况下可达2
3、525，000000V V。v静电在我们的日常生活中可以说是无处不在，我们的身上和周围就带有很高的静电电压，几千伏甚至几万伏。平时可能体会不到，人走过化纤的地毯静电大约是35000伏，翻阅塑料说明书大约7000伏，对于一些敏感仪器来讲，这个电压可能会是致命的危害。人体能感受到的人体能感受到的ESDESD电击电压电击电压，大约为大约为3 3，000V000V。大多数敏感集成电路大多数敏感集成电路，在在50V1000V 50V1000V 的电压下就可的电压下就可以被击穿以被击穿。生活中常出现的静电现象n冬天脱毛线衣时，有“啪啪”的响声；n早上梳头发时，头发会粘在梳子上；n手摩擦后，会粘上碎纸屑；n
4、碰到一些金属或者导体的时候，会有“麻麻”的感觉；n78 我们公司所生产的产品多数是易受我们公司所生产的产品多数是易受ESDESD破坏的集成电路块。破坏的集成电路块。如如NotebookNotebook主板、手机主板等。因此在实际的生产过程中主板、手机主板等。因此在实际的生产过程中应更加注意应更加注意ESDESD的防护操作规范。的防护操作规范。静电控制的目标是为了赢得产品的高质量和客户的满意。静电控制的目标是为了赢得产品的高质量和客户的满意。ESD ESD 电压对客户产品的影响电压对客户产品的影响 9绝缘性材料与传导性材料的区分绝缘性材料与传导性材料的区分绝缘材料：绝缘材料：R R （表面阻抗）
5、（表面阻抗） 1 1* *10E9 ohm 10E9 ohm （欧姆）（欧姆） 如如：乙烯乙烯基包装袋基包装袋、泡沫包装盒泡沫包装盒、磁盘磁盘、防护眼镜防护眼镜、塑料笔塑料笔，等等传导性材料：传导性材料： R R （表面阻抗）（表面阻抗） 1 1* *10E6 ohm10E6 ohm （欧姆）（欧姆） ESDESD防护的首要任务是绝缘性材料与传导性材料的区防护的首要任务是绝缘性材料与传导性材料的区分。因为，我们要求在分。因为，我们要求在ESDESD区域内使用的材料均须为区域内使用的材料均须为耗耗散性材料散性材料。而耗散性材料是一种介与导电性材料与绝。而耗散性材料是一种介与导电性材料与绝缘性材料
6、之间的物质。缘性材料之间的物质。v注意：注意： 不要随意携带或放置绝缘材料于不要随意携带或放置绝缘材料于ESDESD工作区域内。工作区域内。10vESD ESD 是保证产品质量不可或缺的因素是保证产品质量不可或缺的因素 11防静电控制的基本要点防静电控制的基本要点第二部分第二部分12提纲：提纲：1 1 静电防护的基本控制原则静电防护的基本控制原则 2 2 预防静电电荷预防静电电荷 3 3 释放电荷释放电荷 4 4 搬运、存贮过程中的防静电控制搬运、存贮过程中的防静电控制 13静电防护的基本原则静电防护的基本原则抑制静电电荷的聚集抑制静电电荷的聚集迅速、安全、有效地消除及释放已产生的静电电荷迅速
7、、安全、有效地消除及释放已产生的静电电荷14预防静电电荷预防静电电荷ESD ESD 保护区域：配备各种防静电设备和器材、保护区域：配备各种防静电设备和器材、能限制静电电位、具有确定边界和专门标记的能限制静电电位、具有确定边界和专门标记的适用于从事静电防护操作的场所适用于从事静电防护操作的场所. . 设计人员会在设计人员会在EPAEPA区域内标明区域内标明ESDESD区域的界限，并在明显位置区域的界限，并在明显位置 悬挂警示标志。悬挂警示标志。 Clearly Signs are pasted in ESD Work Area Clearly Signs are pasted in ESD Wo
8、rk Area 员工应了解各车间内的员工应了解各车间内的ESDESD工作区范围。并在此区域内严格遵工作区范围。并在此区域内严格遵从公司制定的防静电控制措施。从公司制定的防静电控制措施。 15 具体方法：具体方法： 所有加入公司的新员工必须接受培训，并通过考试所有加入公司的新员工必须接受培训，并通过考试获得资格证。未接受培训的人员不允许接触获得资格证。未接受培训的人员不允许接触器件。资格证的有效期为一年。器件。资格证的有效期为一年。ESD ESD 区域内采用特殊材质的地板。区域内采用特殊材质的地板。进入进入ESDESD区域时需穿区域时需穿ESDESD工作服，佩戴手环，穿防静电鞋。工作服，佩戴手环
9、，穿防静电鞋。每次进入区域都必须进行手环防静电鞋测量，测每次进入区域都必须进行手环防静电鞋测量，测试通过方可进入，并做记录。试通过方可进入，并做记录。工作区内不允许放不必要的绝缘材质。必要的绝缘材料使工作区内不允许放不必要的绝缘材质。必要的绝缘材料使用时必须与器件保持间距。用时必须与器件保持间距。当必要的绝缘材料会产生超过当必要的绝缘材料会产生超过2000V的静电压，并且不能的静电压，并且不能满足与器件的最小间距时，应使用空气离子器满足与器件的最小间距时，应使用空气离子器. 16 禁止在禁止在ESDESD区域内进行物体间的摩擦运动，如搓手、梳区域内进行物体间的摩擦运动，如搓手、梳头、吃东西等。
10、头、吃东西等。穿防静电服进入穿防静电服进入ESDESD区域时应扣紧所有的纽扣，避免来回区域时应扣紧所有的纽扣，避免来回摆动的衣服下摆影响安全生产。摆动的衣服下摆影响安全生产。操作时应与敏感制品保持操作时应与敏感制品保持3030CMCM以上的安全空间。以上的安全空间。 17释放电荷释放电荷定义：电气连接到能接受大量电荷的物体，如大地等。定义：电气连接到能接受大量电荷的物体，如大地等。硬接地：硬接地： 直接与大地电极作导电性连接的方式直接与大地电极作导电性连接的方式软接地：软接地： 通过人足以限制流过人体的电流到达安全通过人足以限制流过人体的电流到达安全值的电阻后连接到大地电极的方式。值的电阻后连
11、接到大地电极的方式。 所有的公共接地所有的公共接地( (接地端子接地端子) )都有明显标识。都有明显标识。接地系统接地系统18防静电地面防静电地面防静电地板是采用特殊材质的防静电地面，其表面电阻应防静电地板是采用特殊材质的防静电地面，其表面电阻应大于大于1 1* *10E6 ohm10E6 ohm，并小于，并小于1 1* *10E9 ohm10E9 ohm木质地板或铺设毛、麻、化纤地毯及普通地面在木质地板或铺设毛、麻、化纤地毯及普通地面在EPAEPA内是内是禁止使用的禁止使用的各车间的防静电地板都需有效接地，建议一年做一次测试，各车间的防静电地板都需有效接地，建议一年做一次测试，以保证地板接地
12、的有效性以保证地板接地的有效性19环境条件环境条件( (温度、湿度温度、湿度) )控制控制 温度控制：温度控制： 维持维持EPAEPA内温度在内温度在1212-28-28的范围内的范围内 ( (测试时需在每日的同一时间测量和记录测试时需在每日的同一时间测量和记录) ) 湿度控制：防静电工作区的环境相对湿度在湿度控制：防静电工作区的环境相对湿度在30%-80%30%-80%。在。在 对产品不造成有害影响的前提下，允许使用增对产品不造成有害影响的前提下，允许使用增 湿设备或采用适当的方法。如喷洒水等。湿设备或采用适当的方法。如喷洒水等。洁净度控制洁净度控制: :保持保持EPAEPA内的干净、整洁。
13、内的干净、整洁。20 释放电荷释放电荷防静电工作服、手套：防静电工作服、手套：在相对湿度大于在相对湿度大于50%50%的环境下，允许选用全棉制品的环境下，允许选用全棉制品穿防静电服时应扣紧所有纽扣，衣袖不能随意卷起。目穿防静电服时应扣紧所有纽扣，衣袖不能随意卷起。目的：防止遮蔽在工作服内的衣物裸露在外，造成静电危的：防止遮蔽在工作服内的衣物裸露在外，造成静电危害。害。为控制你身上的静电荷，最好的方法是使你自己与地面为控制你身上的静电荷，最好的方法是使你自己与地面导通，更好的释放静电电荷。导通，更好的释放静电电荷。21防静电工作鞋、脚环防静电工作鞋、脚环 、手腕的使用方法：、手腕的使用方法：手腕
14、的选材必须柔软、舒适。避免手腕与皮肤之手腕的选材必须柔软、舒适。避免手腕与皮肤之间的相互摩擦。手腕上应接上一个间的相互摩擦。手腕上应接上一个1M ohm1M ohm的电阻的电阻 脚环佩带时，应注意：一端连入袜子中，另一端脚环佩带时，应注意：一端连入袜子中，另一端需连在导电的大地上。需连在导电的大地上。22 防静电工作鞋、脚环防静电工作鞋、脚环 、手腕、手腕若穿普通鞋进入若穿普通鞋进入ESDESD防护现场，应使用导电鞋束或脚跟带防护现场，应使用导电鞋束或脚跟带。防静电手腕、脚环、工作衣、工作鞋都要做定期测试并记录防静电手腕、脚环、工作衣、工作鞋都要做定期测试并记录测试数据。测试数据。包装袋和防静
15、电服等防静电产品的使用寿命是有限的。包装袋和防静电服等防静电产品的使用寿命是有限的。 23缩小静电放电对原器件的影响缩小静电放电对原器件的影响24静电耗散工作台静电耗散工作台静电安全工作台是防静电工作区域的基本组静电安全工作台是防静电工作区域的基本组成部分。由工作台，防静电桌垫，腕带接口，成部分。由工作台，防静电桌垫，腕带接口，接大地线组成。接大地线组成。工作台通过串有工作台通过串有1M ohm1M ohm的电缆与大地相连。的电缆与大地相连。公共接地点会用标签加以标识，及此表明此公共接地点会用标签加以标识，及此表明此工作台为静电安全表面。工作台为静电安全表面。工作台上不允许堆放普通塑料盒工作台
