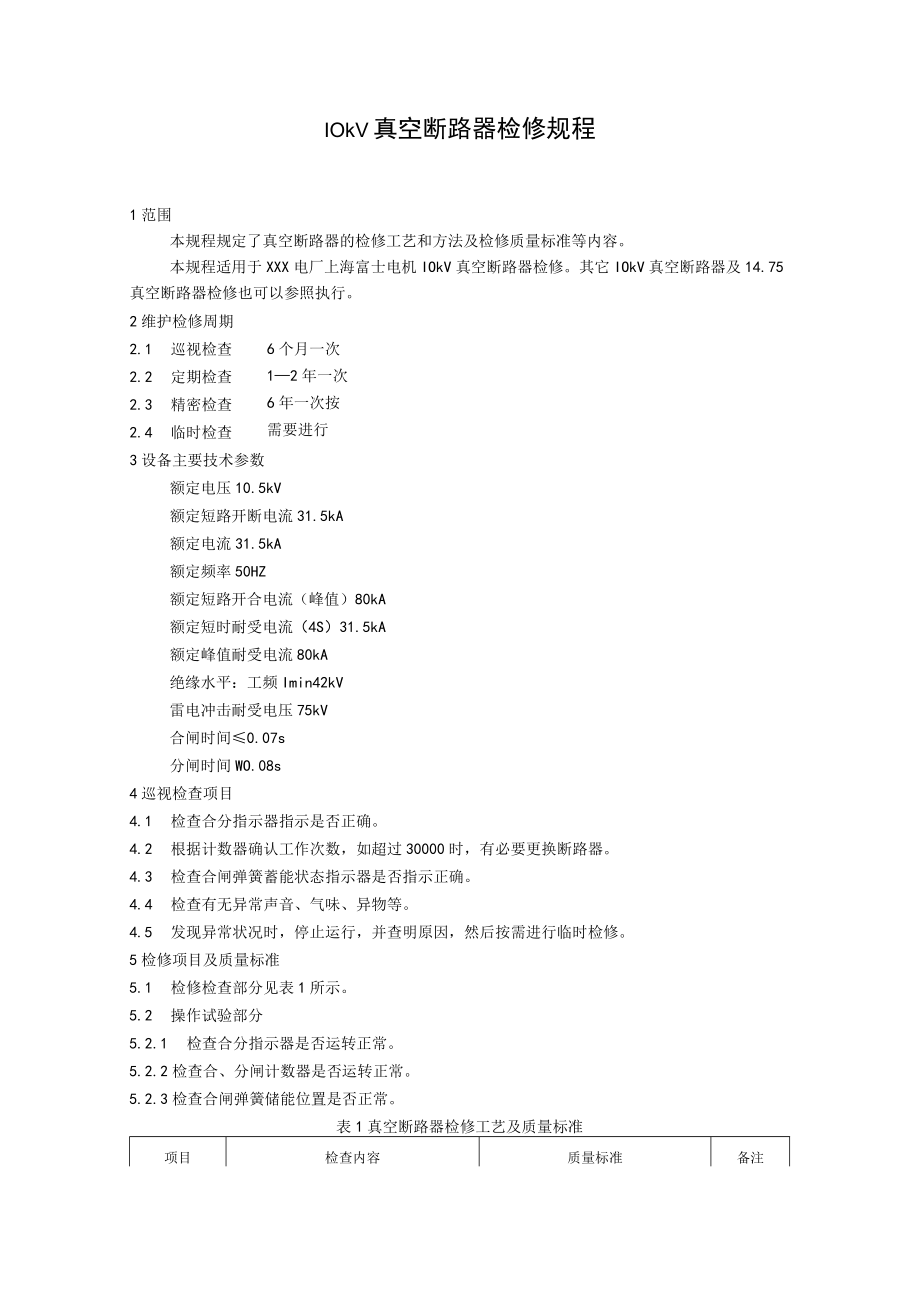

10kV真空断路器检修规程.docx_第1页
第1页 / 共4页

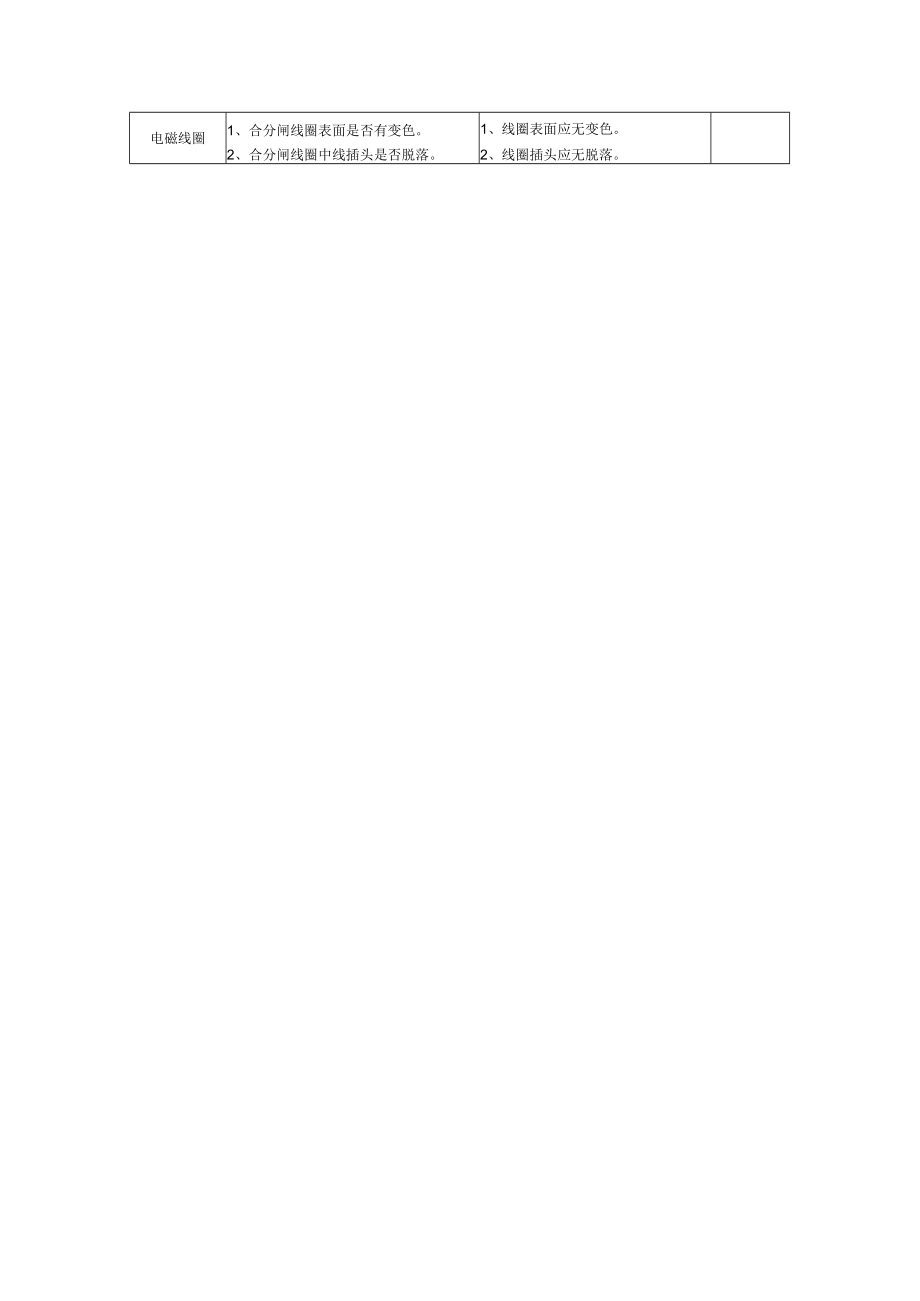

10kV真空断路器检修规程.docx_第2页
第2页 / 共4页

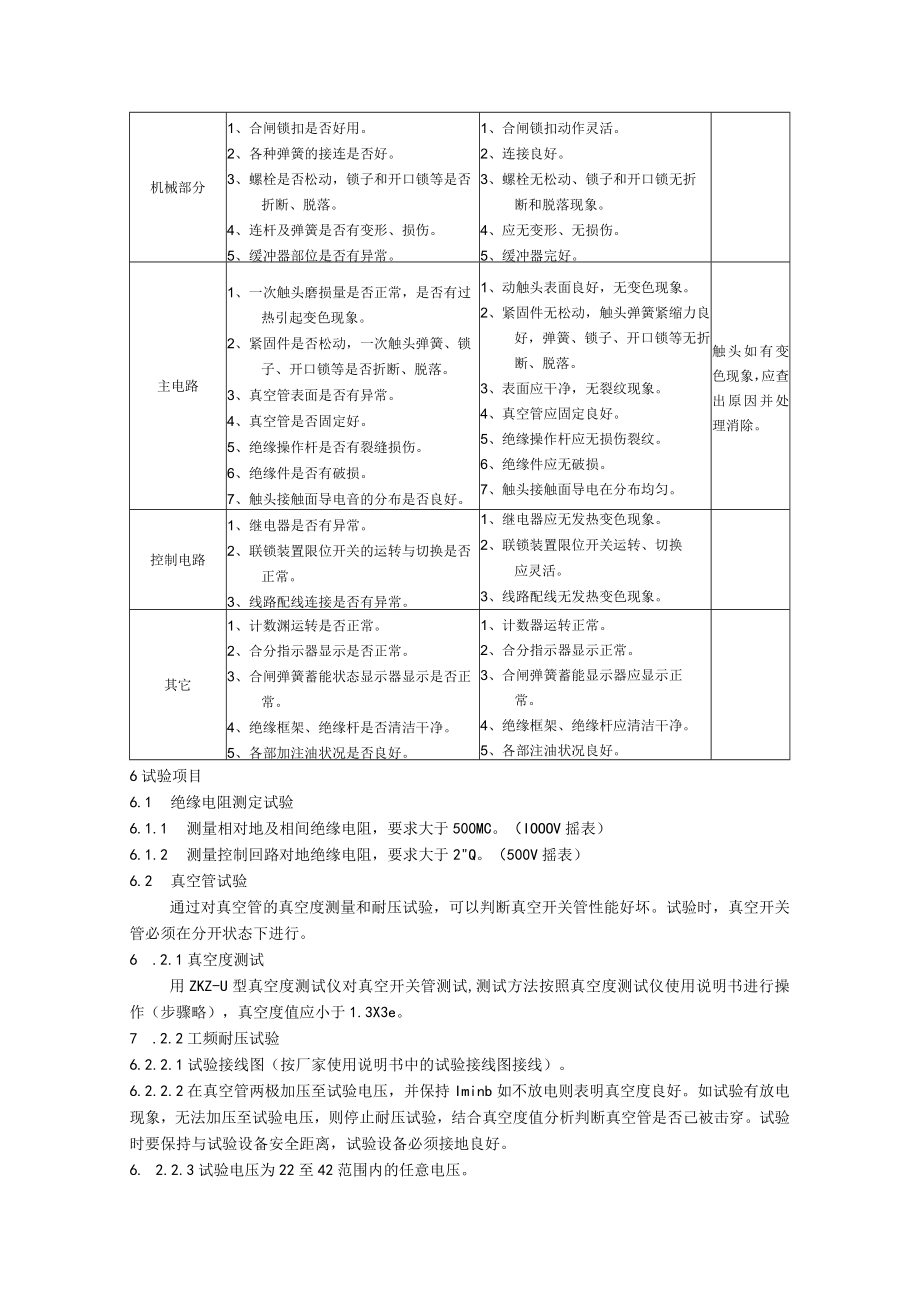

10kV真空断路器检修规程.docx_第3页
第3页 / 共4页
10kV真空断路器检修规程.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《10kV真空断路器检修规程.docx》由会员分享,可在线阅读,更多相关《10kV真空断路器检修规程.docx(4页珍藏版)》请在第壹文秘上搜索。

1、IOkV真空断路器检修规程1范围本规程规定了真空断路器的检修工艺和方法及检修质量标准等内容。本规程适用于XXX电厂上海富士电机IOkV真空断路器检修。其它IOkV真空断路器及14.75真空断路器检修也可以参照执行。6个月一次12年一次6年一次按需要进行2维护检修周期2.1 巡视检查2.2 定期检查2.3 精密检查2.4 临时检查3设备主要技术参数额定电压10.5kV额定短路开断电流31.5kA额定电流31.5kA额定频率50HZ额定短路开合电流(峰值)80kA额定短时耐受电流(4S)31.5kA额定峰值耐受电流80kA绝缘水平:工频Imin42kV雷电冲击耐受电压75kV合闸时间0.07s分闸

2、时间WO.08s4巡视检查项目4.1 检查合分指示器指示是否正确。4.2 根据计数器确认工作次数,如超过30000时,有必要更换断路器。4.3 检查合闸弹簧蓄能状态指示器是否指示正确。4.4 检查有无异常声音、气味、异物等。4.5 发现异常状况时,停止运行,并查明原因,然后按需进行临时检修。5检修项目及质量标准5.1 检修检查部分见表1所示。5.2 操作试验部分5.2.1 检查合分指示器是否运转正常。5.2.2检查合、分闸计数器是否运转正常。5.2.3检查合闸弹簧储能位置是否正常。表1真空断路器检修工艺及质量标准项目检查内容质量标准备注电磁线圈1、合分闸线圈表面是否有变色。2、合分闸线圈中线插

3、头是否脱落。1、线圈表面应无变色。2、线圈插头应无脱落。机械部分1、合闸锁扣是否好用。2、各种弹簧的接连是否好。3、螺栓是否松动,锁子和开口锁等是否折断、脱落。4、连杆及弹簧是否有变形、损伤。5、缓冲器部位是否有异常。1、合闸锁扣动作灵活。2、连接良好。3、螺栓无松动、锁子和开口锁无折断和脱落现象。4、应无变形、无损伤。5、缓冲器完好。主电路1、一次触头磨损量是否正常,是否有过热引起变色现象。2、紧固件是否松动,一次触头弹簧、锁子、开口锁等是否折断、脱落。3、真空管表面是否有异常。4、真空管是否固定好。5、绝缘操作杆是否有裂缝损伤。6、绝缘件是否有破损。7、触头接触面导电音的分布是否良好。1、

4、动触头表面良好,无变色现象。2、紧固件无松动,触头弹簧紧缩力良好,弹簧、锁子、开口锁等无折断、脱落。3、表面应干净,无裂纹现象。4、真空管应固定良好。5、绝缘操作杆应无损伤裂纹。6、绝缘件应无破损。7、触头接触面导电在分布均匀。触头如有变色现象,应查出原因并处理消除。控制电路1、继电器是否有异常。2、联锁装置限位开关的运转与切换是否正常。3、线路配线连接是否有异常。1、继电器应无发热变色现象。2、联锁装置限位开关运转、切换应灵活。3、线路配线无发热变色现象。其它1、计数渊运转是否正常。2、合分指示器显示是否正常。3、合闸弹簧蓄能状态显示器显示是否正常。4、绝缘框架、绝缘杆是否清洁干净。5、各部

5、加注油状况是否良好。1、计数器运转正常。2、合分指示器显示正常。3、合闸弹簧蓄能显示器应显示正常。4、绝缘框架、绝缘杆应清洁干净。5、各部注油状况良好。6试验项目6.1 绝缘电阻测定试验6.1.1 测量相对地及相间绝缘电阻,要求大于500MC。(IOOOV摇表)6.1.2 测量控制回路对地绝缘电阻,要求大于2Q。(500V摇表)6.2 真空管试验通过对真空管的真空度测量和耐压试验,可以判断真空开关管性能好坏。试验时,真空开关管必须在分开状态下进行。6 .2.1真空度测试用ZKZ-U型真空度测试仪对真空开关管测试,测试方法按照真空度测试仪使用说明书进行操作(步骤略),真空度值应小于1.3X3e。

6、7 .2.2工频耐压试验6.2.2.1试验接线图(按厂家使用说明书中的试验接线图接线)。6.2.2.2在真空管两极加压至试验电压,并保持Iminb如不放电则表明真空度良好。如试验有放电现象,无法加压至试验电压,则停止耐压试验,结合真空度值分析判断真空管是否己被击穿。试验时要保持与试验设备安全距离,试验设备必须接地良好。6. 2.2.3试验电压为22至42范围内的任意电压。6.3 电极磨损量测试在合闸状态测定接触弹簧下部的间隔。如在0.5mm以下,则判定为电极磨损量的极限。6.4 分合闸试验合闸时间要求小于0.07s;分闸时间要求小于0.08s;平均合闸速度为0.41.Om/s;平均分闸速度为1.0-2.Om/So6.5 主回路电阻测定各相小于60Mo7检修后工作7.1 试验数据整理备案。7.2 填写设备检修质量验收卡。7.3 填写设备检修总结报告。
