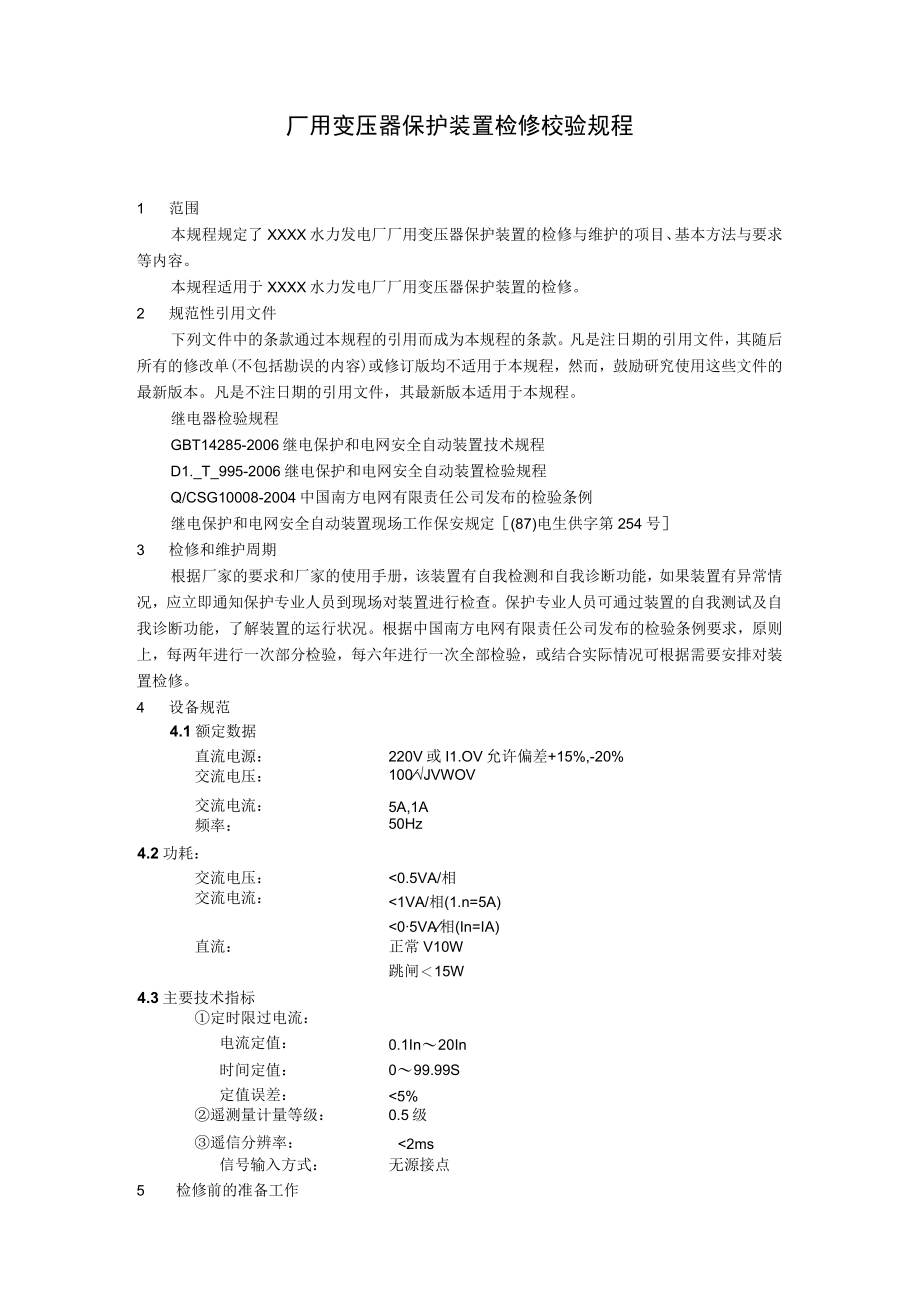

1、厂用变压器保护装置检修校验规程1 范围本规程规定了XXXX水力发电厂厂用变压器保护装置的检修与维护的项目、基本方法与要求等内容。本规程适用于XXXX水力发电厂厂用变压器保护装置的检修。2 规范性引用文件下列文件中的条款通过本规程的引用而成为本规程的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本规程，然而，鼓励研究使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规程。继电器检验规程GBT14285-2006继电保护和电网安全自动装置技术规程D1._T_995-2006继电保护和电网安全自动装置检验规程Q/CSG10008-2004中国南方
2、电网有限责任公司发布的检验条例继电保护和电网安全自动装置现场工作保安规定(87)电生供字第254号3 检修和维护周期根据厂家的要求和厂家的使用手册，该装置有自我检测和自我诊断功能，如果装置有异常情况，应立即通知保护专业人员到现场对装置进行检查。保护专业人员可通过装置的自我测试及自我诊断功能，了解装置的运行状况。根据中国南方电网有限责任公司发布的检验条例要求，原则上，每两年进行一次部分检验，每六年进行一次全部检验，或结合实际情况可根据需要安排对装置检修。4 设备规范4.1额定数据直流电源：220V或I1.OV允许偏差+15%,-20%交流电压：100JVWOV交流电流：5A,1A频率：50Hz4

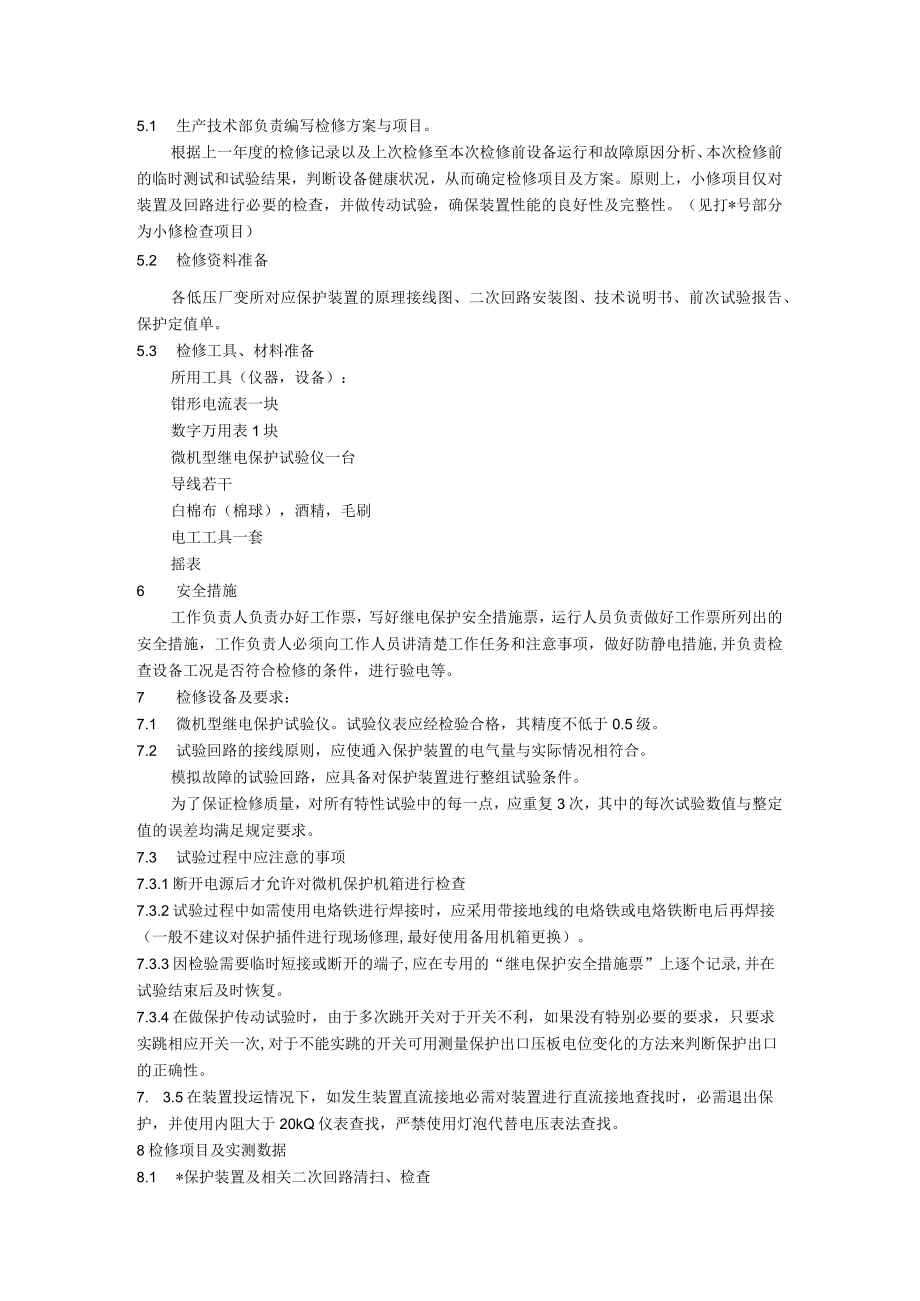

3、.2功耗：交流电压：0.5VA/相交流电流：1VA/相(1.n=5A)05VA相(In=IA)直流：正常V10W跳闸15W4.3主要技术指标定时限过电流：电流定值：0.1In20In时间定值：099.99S定值误差：5%遥测量计量等级：0.5级遥信分辨率：2ms信号输入方式：无源接点5 检修前的准备工作5.1 生产技术部负责编写检修方案与项目。根据上一年度的检修记录以及上次检修至本次检修前设备运行和故障原因分析、本次检修前的临时测试和试验结果，判断设备健康状况，从而确定检修项目及方案。原则上，小修项目仅对装置及回路进行必要的检查，并做传动试验，确保装置性能的良好性及完整性。（见打*号部分为小修
4、检查项目）5.2 检修资料准备各低压厂变所对应保护装置的原理接线图、二次回路安装图、技术说明书、前次试验报告、保护定值单。5.3 检修工具、材料准备所用工具（仪器，设备）：钳形电流表一块数字万用表1块微机型继电保护试验仪一台导线若干白棉布（棉球），酒精，毛刷电工工具一套摇表6 安全措施工作负责人负责办好工作票，写好继电保护安全措施票，运行人员负责做好工作票所列出的安全措施，工作负责人必须向工作人员讲清楚工作任务和注意事项，做好防静电措施,并负责检查设备工况是否符合检修的条件，进行验电等。7 检修设备及要求：7.1 微机型继电保护试验仪。试验仪表应经检验合格，其精度不低于0.5级。7.2 试验回
5、路的接线原则，应使通入保护装置的电气量与实际情况相符合。模拟故障的试验回路，应具备对保护装置进行整组试验条件。为了保证检修质量，对所有特性试验中的每一点，应重复3次，其中的每次试验数值与整定值的误差均满足规定要求。7.3 试验过程中应注意的事项7.3.1断开电源后才允许对微机保护机箱进行检查7.3.2试验过程中如需使用电烙铁进行焊接时，应采用带接地线的电烙铁或电烙铁断电后再焊接（一般不建议对保护插件进行现场修理,最好使用备用机箱更换）。7.3.3因检验需要临时短接或断开的端子,应在专用的“继电保护安全措施票”上逐个记录,并在试验结束后及时恢复。7.3.4在做保护传动试验时，由于多次跳开关对于开

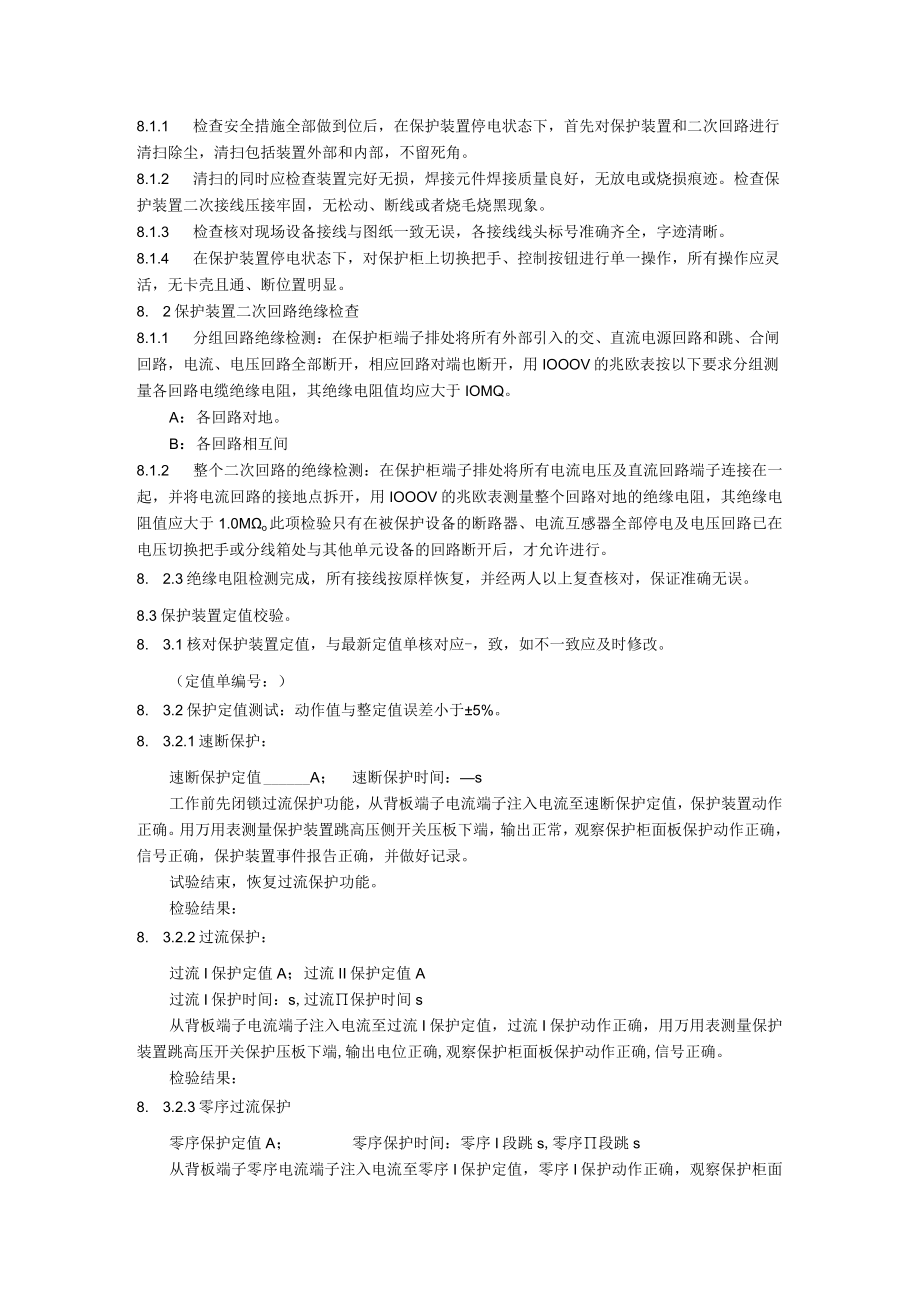

6、关不利，如果没有特别必要的要求，只要求实跳相应开关一次,对于不能实跳的开关可用测量保护出口压板电位变化的方法来判断保护出口的正确性。7. 3.5在装置投运情况下，如发生装置直流接地必需对装置进行直流接地查找时，必需退出保护，并使用内阻大于20kQ仪表查找，严禁使用灯泡代替电压表法查找。8检修项目及实测数据8.1 *保护装置及相关二次回路清扫、检查8.1.1 检查安全措施全部做到位后，在保护装置停电状态下，首先对保护装置和二次回路进行清扫除尘，清扫包括装置外部和内部，不留死角。8.1.2 清扫的同时应检查装置完好无损，焊接元件焊接质量良好，无放电或烧损痕迹。检查保护装置二次接线压接牢固，无松动、
7、断线或者烧毛烧黑现象。8.1.3 检查核对现场设备接线与图纸一致无误，各接线线头标号准确齐全，字迹清晰。8.1.4 在保护装置停电状态下，对保护柜上切换把手、控制按钮进行单一操作，所有操作应灵活，无卡壳且通、断位置明显。8. 2保护装置二次回路绝缘检查8.1.1 分组回路绝缘检测：在保护柜端子排处将所有外部引入的交、直流电源回路和跳、合闸回路，电流、电压回路全部断开，相应回路对端也断开，用IOOOV的兆欧表按以下要求分组测量各回路电缆绝缘电阻，其绝缘电阻值均应大于IOMQ。A：各回路对地。B：各回路相互间8.1.2 整个二次回路的绝缘检测：在保护柜端子排处将所有电流电压及直流回路端子连接在一起
8、，并将电流回路的接地点拆开，用IOOOV的兆欧表测量整个回路对地的绝缘电阻，其绝缘电阻值应大于1.0Mo此项检验只有在被保护设备的断路器、电流互感器全部停电及电压回路已在电压切换把手或分线箱处与其他单元设备的回路断开后，才允许进行。8. 2.3绝缘电阻检测完成，所有接线按原样恢复，并经两人以上复查核对，保证准确无误。8.3保护装置定值校验。8. 3.1核对保护装置定值，与最新定值单核对应-，致，如不一致应及时修改。（定值单编号：）8. 3.2保护定值测试：动作值与整定值误差小于5%。8. 3.2.1速断保护：速断保护定值A；速断保护时间：s工作前先闭锁过流保护功能，从背板端子电流端子注入电流至
9、速断保护定值，保护装置动作正确。用万用表测量保护装置跳高压侧开关压板下端，输出正常，观察保护柜面板保护动作正确，信号正确，保护装置事件报告正确，并做好记录。试验结束，恢复过流保护功能。检验结果：8. 3.2.2过流保护：过流I保护定值A；过流II保护定值A过流I保护时间：s,过流保护时间s从背板端子电流端子注入电流至过流I保护定值，过流I保护动作正确，用万用表测量保护装置跳高压开关保护压板下端,输出电位正确,观察保护柜面板保护动作正确,信号正确。检验结果：8. 3.2.3零序过流保护零序保护定值A；零序保护时间：零序I段跳s,零序段跳s从背板端子零序电流端子注入电流至零序I保护定值，零序I保护
10、动作正确，观察保护柜面板保护动作正确，信号正确，保护装置事件报告正确，并做好记录。再继续加电流维持至零序保护动作，保护装置动作正确。观察保护柜面板保护动作正确，信号正确，保护装置事件报告正确，并做好记录。检验结果：8.4 *保护装置信号回路检查、核对对照图纸资料，模拟故障信号，监控信号正常，定义正确，语音报警正常。检验结果：8.5 *开关传动试验装置检修校验完毕后，均需经过联动开关试验，检验保护跳闸出口回路和信号回路的正确性。8.5.1注意事项：a）检查工作票上所做安全措施没有改变。b）做分、合闸试验次数不许太多，若试验次数太多应通过测量回路电位的变化来验证。c）保护装置传动开关试验时，要求加
11、入1.05倍定值使保护可靠动作。8.5.2速断保护动作跳高压侧开关、低压侧开关联系运行人员合上保护装置高低压侧开关，工作前先闭锁过流保护功能，然后用微机继电保护测试仪，从背板端子电流端子注入电流大于速断保护定值，保护应动作正确，出口跳高低压侧开关正确，保护柜面板动作信号正常，监控信号正常，语音报警正常。结束后开放过流保护功能。8 .5.3该保护装置的传动试验作为停工待检（H点）、现场见证（W点）、文件见证（R点）。检验结果：9 检修结束9.1 传动试验结束后，把所有回路及装置再检查一次，按照继电保护安全措施票上记录,把在试验中甩开的端子恢复，把所有的压板恢复到检修前的状况，填写检修质量验收卡，办理三级验收手续。在继电保护检修记录本上记录本次检修的情况，交待设备的运行情况，设备是否能正常投运；并结束工作票。9.2 在该保护装置的设备定级卡上记录检修所发现问题及处理问题情况，经过评定应为一类设备。如果达不到一类，必须尽快整改。
