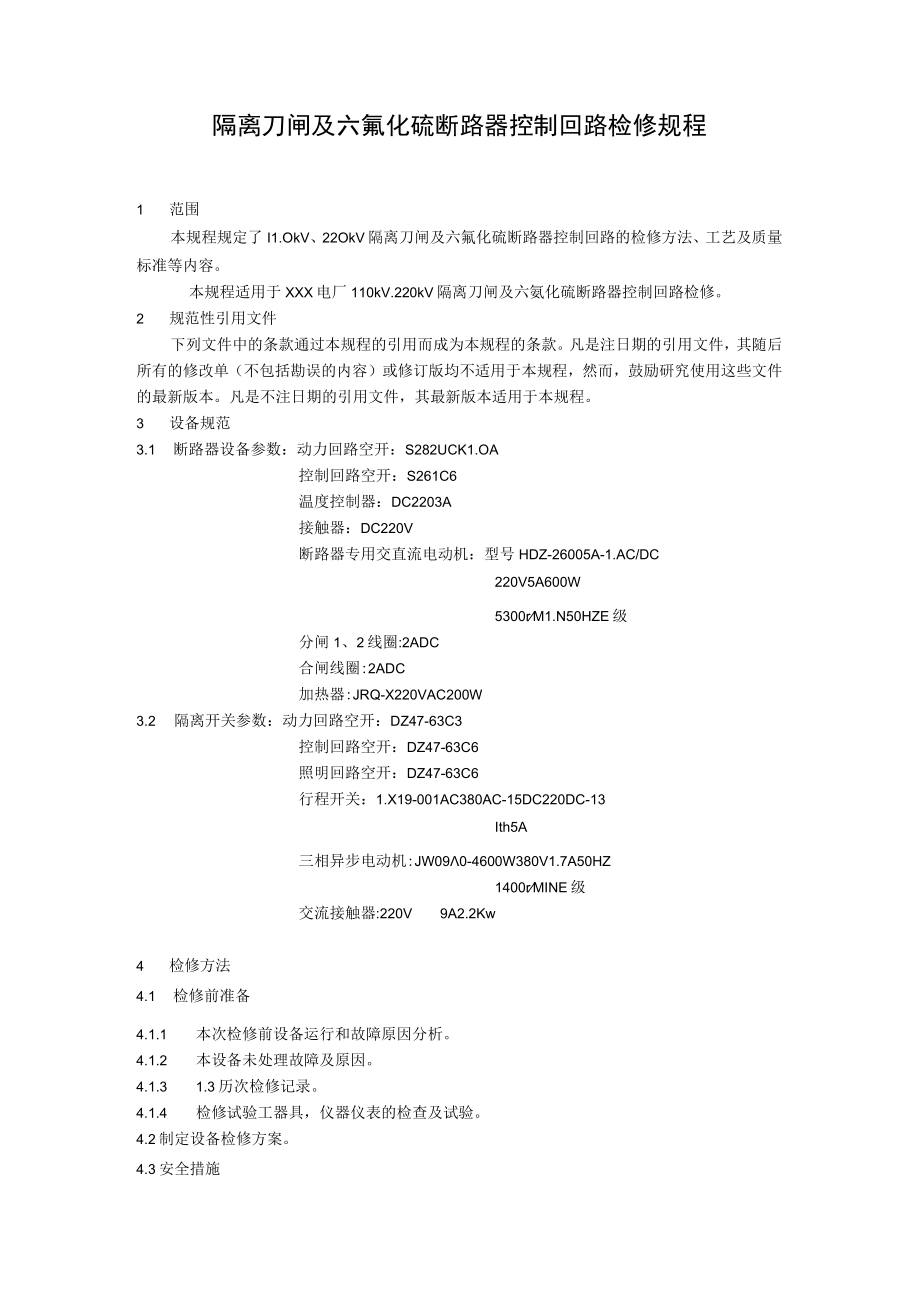

1、隔离刀闸及六氟化硫断路器控制回路检修规程1 范围本规程规定了I1.OkV、22OkV隔离刀闸及六氟化硫断路器控制回路的检修方法、工艺及质量标准等内容。本规程适用于XXX电厂110kV.220kV隔离刀闸及六氨化硫断路器控制回路检修。2 规范性引用文件下列文件中的条款通过本规程的引用而成为本规程的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规程，然而，鼓励研究使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规程。3 设备规范3.1 断路器设备参数：动力回路空开：S282UCK1.OA控制回路空开：S261C6温度控制器：DC2203A接
2、触器：DC220V断路器专用交直流电动机：型号HDZ-26005A-1.AC/DC220V5A600W5300rM1.N50HZE级分闸1、2线圈:2ADC合闸线圈:2ADC加热器:JRQ-X220VAC200W3.2 隔离开关参数：动力回路空开：DZ47-63C3控制回路空开：DZ47-63C6照明回路空开：DZ47-63C6行程开关：1.X19-001AC380AC-15DC220DC-13Ith5A三相异步电动机:JW090-4600W380V1.7A50HZ1400rMINE级交流接触器:220V9A2.2Kw4 检修方法4.1 检修前准备4.1.1 本次检修前设备运行和故障原因分析。

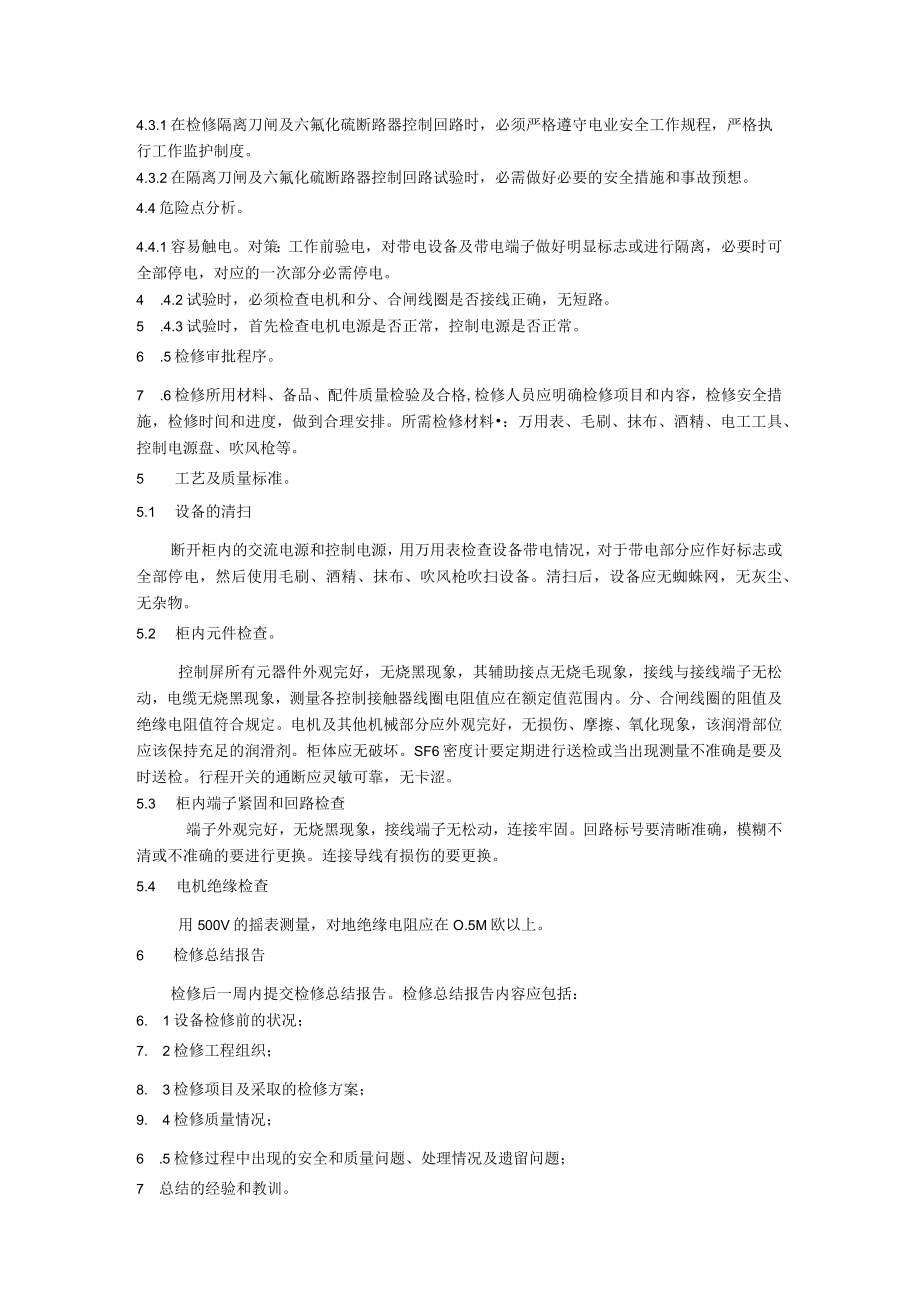

3、4.1.2 本设备未处理故障及原因。4.1.3 1.3历次检修记录。4.1.4 检修试验工器具，仪器仪表的检查及试验。4.2制定设备检修方案。4.3安全措施4.3.1在检修隔离刀闸及六氟化硫断路器控制回路时，必须严格遵守电业安全工作规程，严格执行工作监护制度。4.3.2在隔离刀闸及六氟化硫断路器控制回路试验时，必需做好必要的安全措施和事故预想。4.4危险点分析。4.4.1容易触电。对策：工作前验电，对带电设备及带电端子做好明显标志或进行隔离，必要时可全部停电，对应的一次部分必需停电。4 .4.2试验时，必须检查电机和分、合闸线圈是否接线正确，无短路。5 .4.3试验时，首先检查电机电源是否正常
4、，控制电源是否正常。6 .5检修审批程序。7 .6检修所用材料、备品、配件质量检验及合格,检修人员应明确检修项目和内容，检修安全措施，检修时间和进度，做到合理安排。所需检修材料：万用表、毛刷、抹布、酒精、电工工具、控制电源盘、吹风枪等。5 工艺及质量标准。5.1 设备的清扫断开柜内的交流电源和控制电源，用万用表检查设备带电情况，对于带电部分应作好标志或全部停电，然后使用毛刷、酒精、抹布、吹风枪吹扫设备。清扫后，设备应无蜘蛛网，无灰尘、无杂物。5.2 柜内元件检查。控制屏所有元器件外观完好，无烧黑现象，其辅助接点无烧毛现象，接线与接线端子无松动，电缆无烧黑现象，测量各控制接触器线圈电阻值应在额定
5、值范围内。分、合闸线圈的阻值及绝缘电阻值符合规定。电机及其他机械部分应外观完好，无损伤、摩擦、氧化现象，该润滑部位应该保持充足的润滑剂。柜体应无破坏。SF6密度计要定期进行送检或当出现测量不准确是要及时送检。行程开关的通断应灵敏可靠，无卡涩。5.3 柜内端子紧固和回路检查端子外观完好，无烧黑现象，接线端子无松动，连接牢固。回路标号要清晰准确，模糊不清或不准确的要进行更换。连接导线有损伤的要更换。5.4 电机绝缘检查用500V的摇表测量，对地绝缘电阻应在O.5M欧以上。6 检修总结报告检修后一周内提交检修总结报告。检修总结报告内容应包括：6. 1设备检修前的状况；7. 2检修工程组织；8. 3检修项目及采取的检修方案；9. 4检修质量情况；6 .5检修过程中出现的安全和质量问题、处理情况及遗留问题；7 总结的经验和教训。7. 1附录10. 1.1检修质量检验记录；11. .2设备变更记录及图纸；12. .3测试或试验报告；13. .4设备验收记录。
