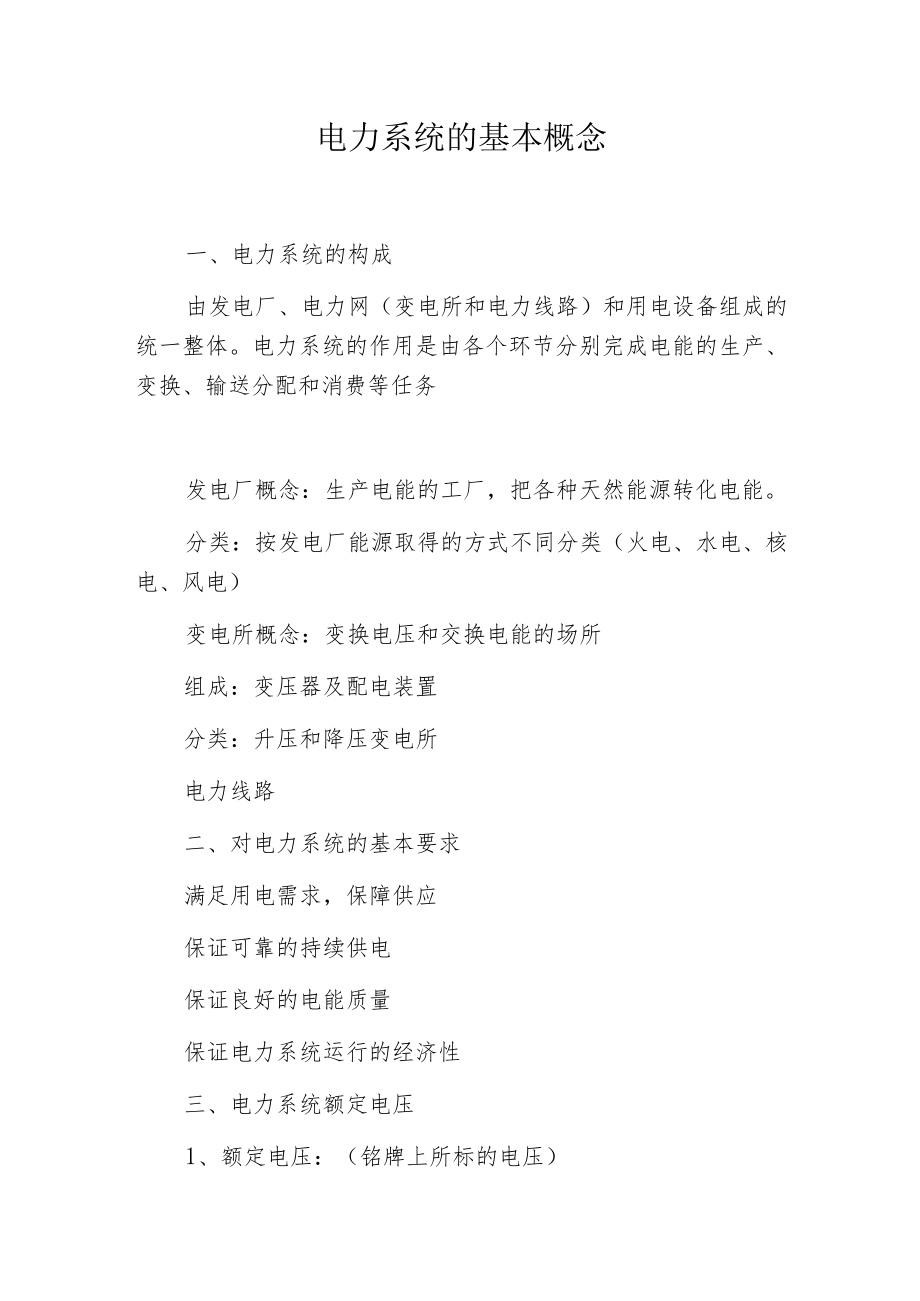

电力系统的基本概念.docx_第1页
第1页 / 共3页

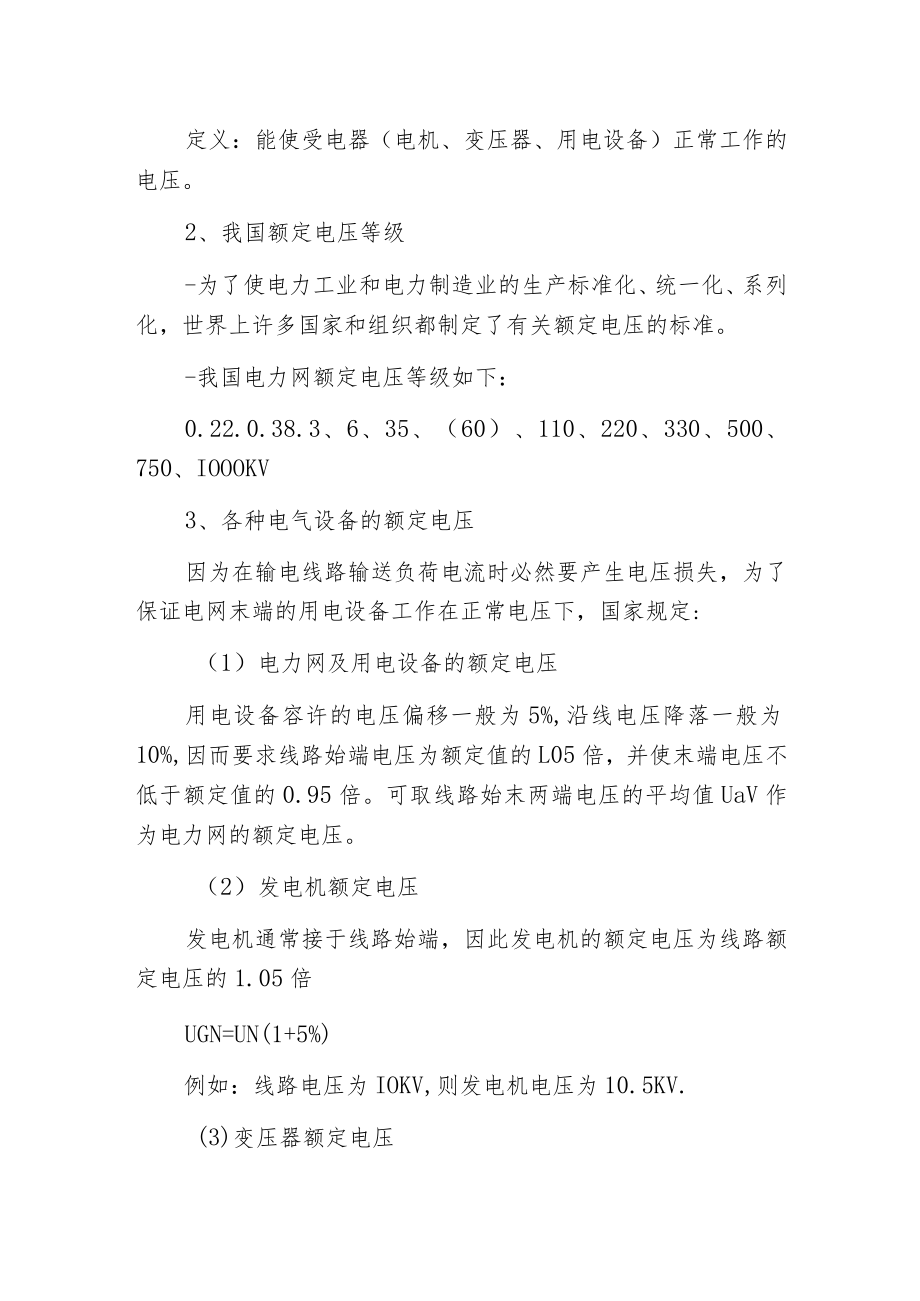

电力系统的基本概念.docx_第2页
第2页 / 共3页

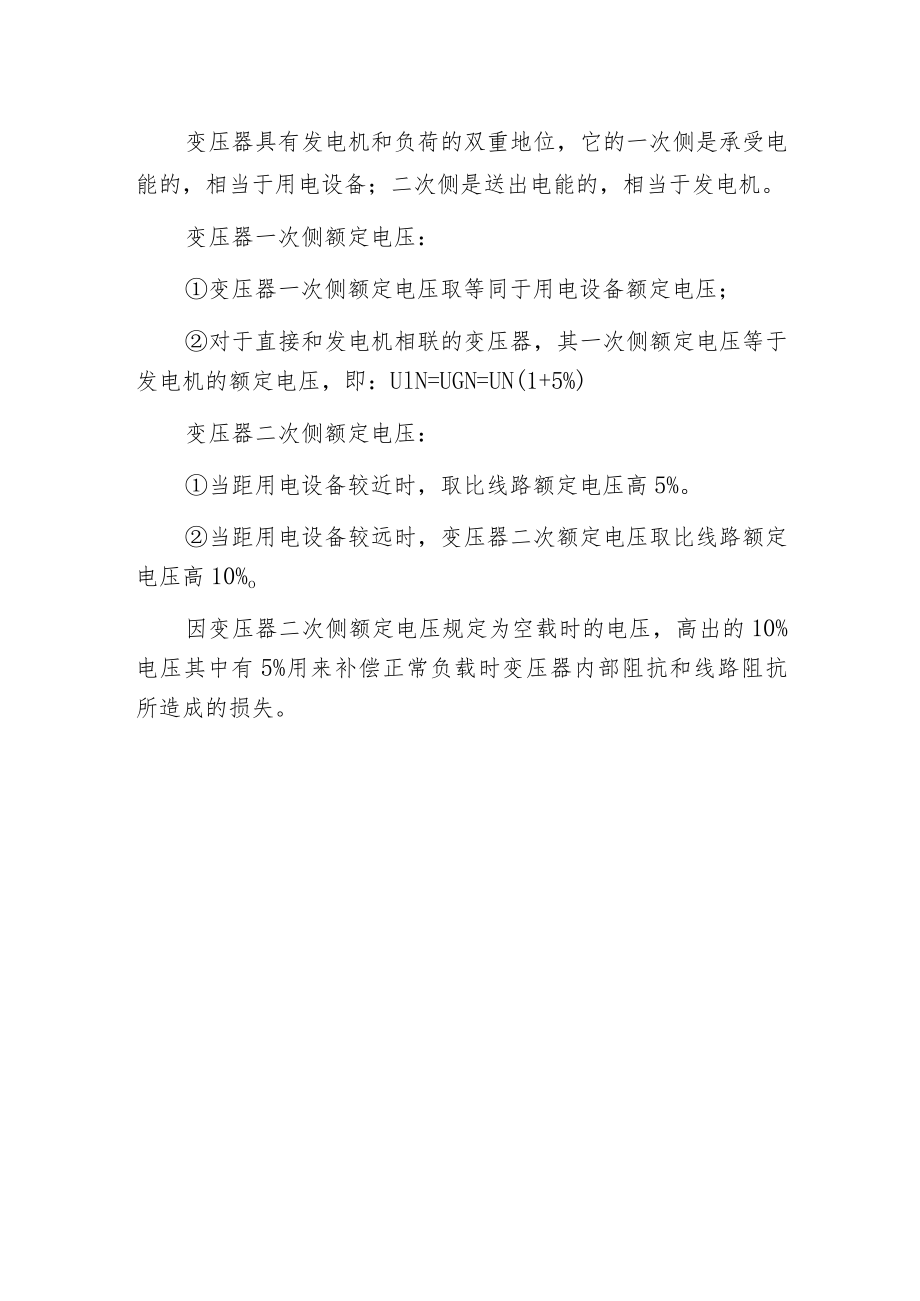

电力系统的基本概念.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《电力系统的基本概念.docx》由会员分享,可在线阅读,更多相关《电力系统的基本概念.docx(3页珍藏版)》请在第壹文秘上搜索。

1、电力系统的基本概念一、电力系统的构成由发电厂、电力网(变电所和电力线路)和用电设备组成的统一整体。电力系统的作用是由各个环节分别完成电能的生产、变换、输送分配和消费等任务发电厂概念:生产电能的工厂,把各种天然能源转化电能。分类:按发电厂能源取得的方式不同分类(火电、水电、核电、风电)变电所概念:变换电压和交换电能的场所组成:变压器及配电装置分类:升压和降压变电所电力线路二、对电力系统的基本要求满足用电需求,保障供应保证可靠的持续供电保证良好的电能质量保证电力系统运行的经济性三、电力系统额定电压1、额定电压:(铭牌上所标的电压)定义:能使受电器(电机、变压器、用电设备)正常工作的电压。2、我国额

2、定电压等级-为了使电力工业和电力制造业的生产标准化、统一化、系列化,世界上许多国家和组织都制定了有关额定电压的标准。-我国电力网额定电压等级如下:0.22.0.38.3、6、35、(60)、110、220、330、500、750、IOOOKV3、各种电气设备的额定电压因为在输电线路输送负荷电流时必然要产生电压损失,为了保证电网末端的用电设备工作在正常电压下,国家规定:(1)电力网及用电设备的额定电压用电设备容许的电压偏移一般为5%,沿线电压降落一般为10%,因而要求线路始端电压为额定值的L05倍,并使末端电压不低于额定值的0.95倍。可取线路始末两端电压的平均值UaV作为电力网的额定电压。(2

3、)发电机额定电压发电机通常接于线路始端,因此发电机的额定电压为线路额定电压的1.05倍UGN=UN(1+5%)例如:线路电压为IOKV,则发电机电压为10.5KV.(3)变压器额定电压变压器具有发电机和负荷的双重地位,它的一次侧是承受电能的,相当于用电设备;二次侧是送出电能的,相当于发电机。变压器一次侧额定电压:变压器一次侧额定电压取等同于用电设备额定电压;对于直接和发电机相联的变压器,其一次侧额定电压等于发电机的额定电压,即:UlN=UGN=UN(1+5%)变压器二次侧额定电压:当距用电设备较近时,取比线路额定电压高5%。当距用电设备较远时,变压器二次额定电压取比线路额定电压高10%o因变压器二次侧额定电压规定为空载时的电压,高出的10%电压其中有5%用来补偿正常负载时变压器内部阻抗和线路阻抗所造成的损失。
