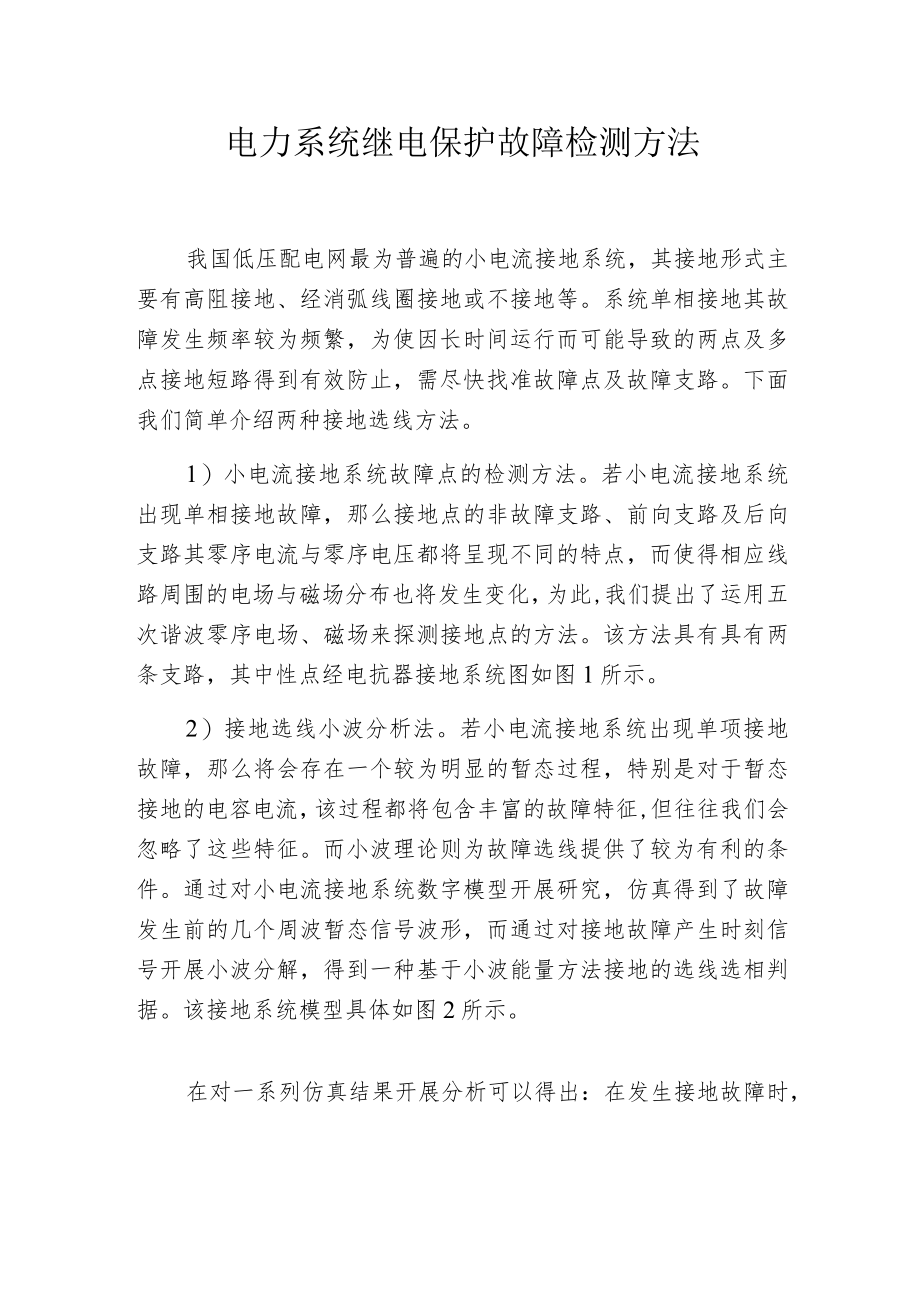

1、电力系统继电保护故障检测方法我国低压配电网最为普遍的小电流接地系统,其接地形式主要有高阻接地、经消弧线圈接地或不接地等。系统单相接地其故障发生频率较为频繁,为使因长时间运行而可能导致的两点及多点接地短路得到有效防止,需尽快找准故障点及故障支路。下面我们简单介绍两种接地选线方法。1)小电流接地系统故障点的检测方法。若小电流接地系统出现单相接地故障,那么接地点的非故障支路、前向支路及后向支路其零序电流与零序电压都将呈现不同的特点,而使得相应线路周围的电场与磁场分布也将发生变化,为此,我们提出了运用五次谐波零序电场、磁场来探测接地点的方法。该方法具有具有两条支路,其中性点经电抗器接地系统图如图1所示

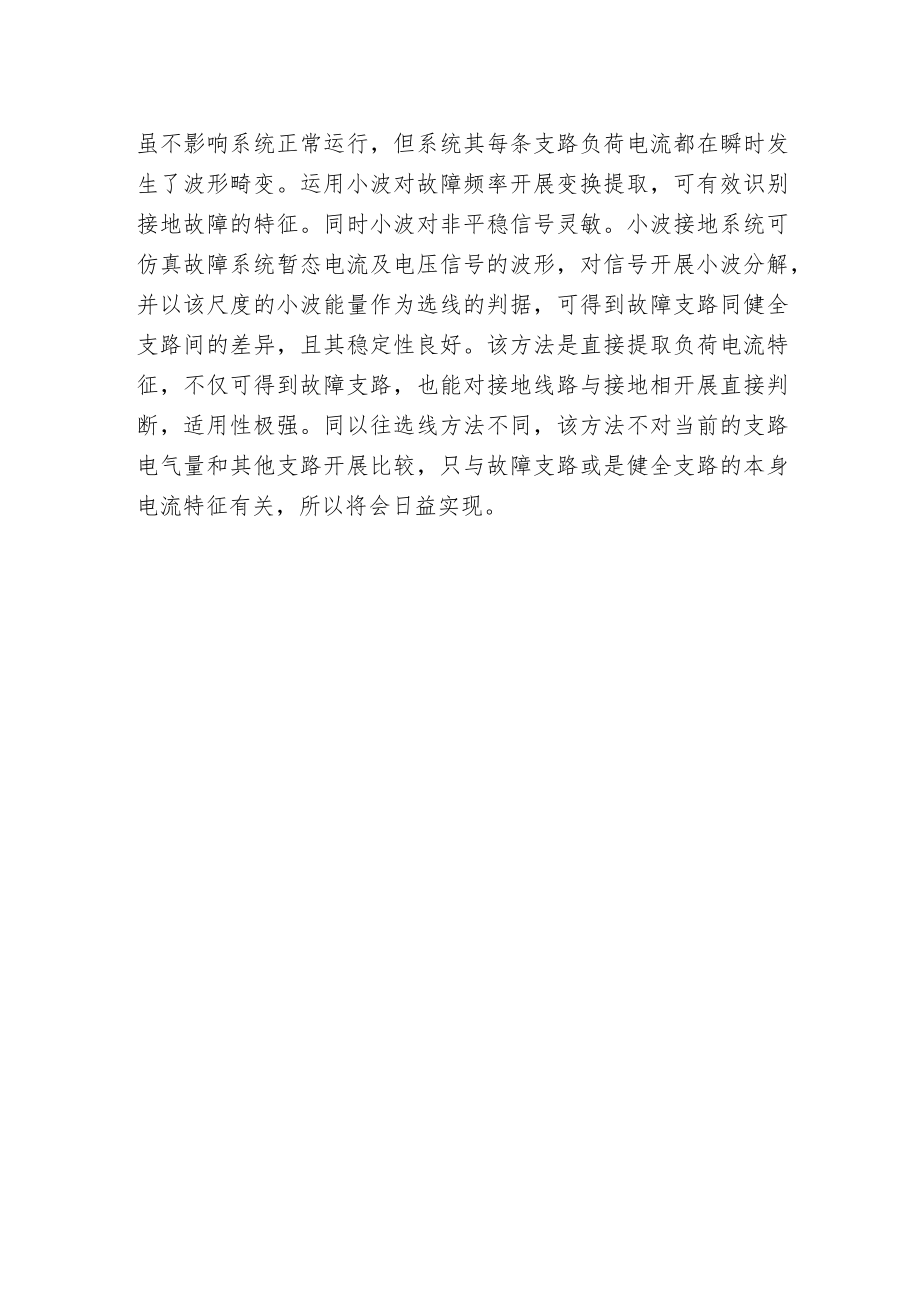

2、。2)接地选线小波分析法。若小电流接地系统出现单项接地故障,那么将会存在一个较为明显的暂态过程,特别是对于暂态接地的电容电流,该过程都将包含丰富的故障特征,但往往我们会忽略了这些特征。而小波理论则为故障选线提供了较为有利的条件。通过对小电流接地系统数字模型开展研究,仿真得到了故障发生前的几个周波暂态信号波形,而通过对接地故障产生时刻信号开展小波分解,得到一种基于小波能量方法接地的选线选相判据。该接地系统模型具体如图2所示。在对一系列仿真结果开展分析可以得出:在发生接地故障时,虽不影响系统正常运行,但系统其每条支路负荷电流都在瞬时发生了波形畸变。运用小波对故障频率开展变换提取,可有效识别接地故障的特征。同时小波对非平稳信号灵敏。小波接地系统可仿真故障系统暂态电流及电压信号的波形,对信号开展小波分解,并以该尺度的小波能量作为选线的判据,可得到故障支路同健全支路间的差异,且其稳定性良好。该方法是直接提取负荷电流特征,不仅可得到故障支路,也能对接地线路与接地相开展直接判断,适用性极强。同以往选线方法不同,该方法不对当前的支路电气量和其他支路开展比较,只与故障支路或是健全支路的本身电流特征有关,所以将会日益实现。
