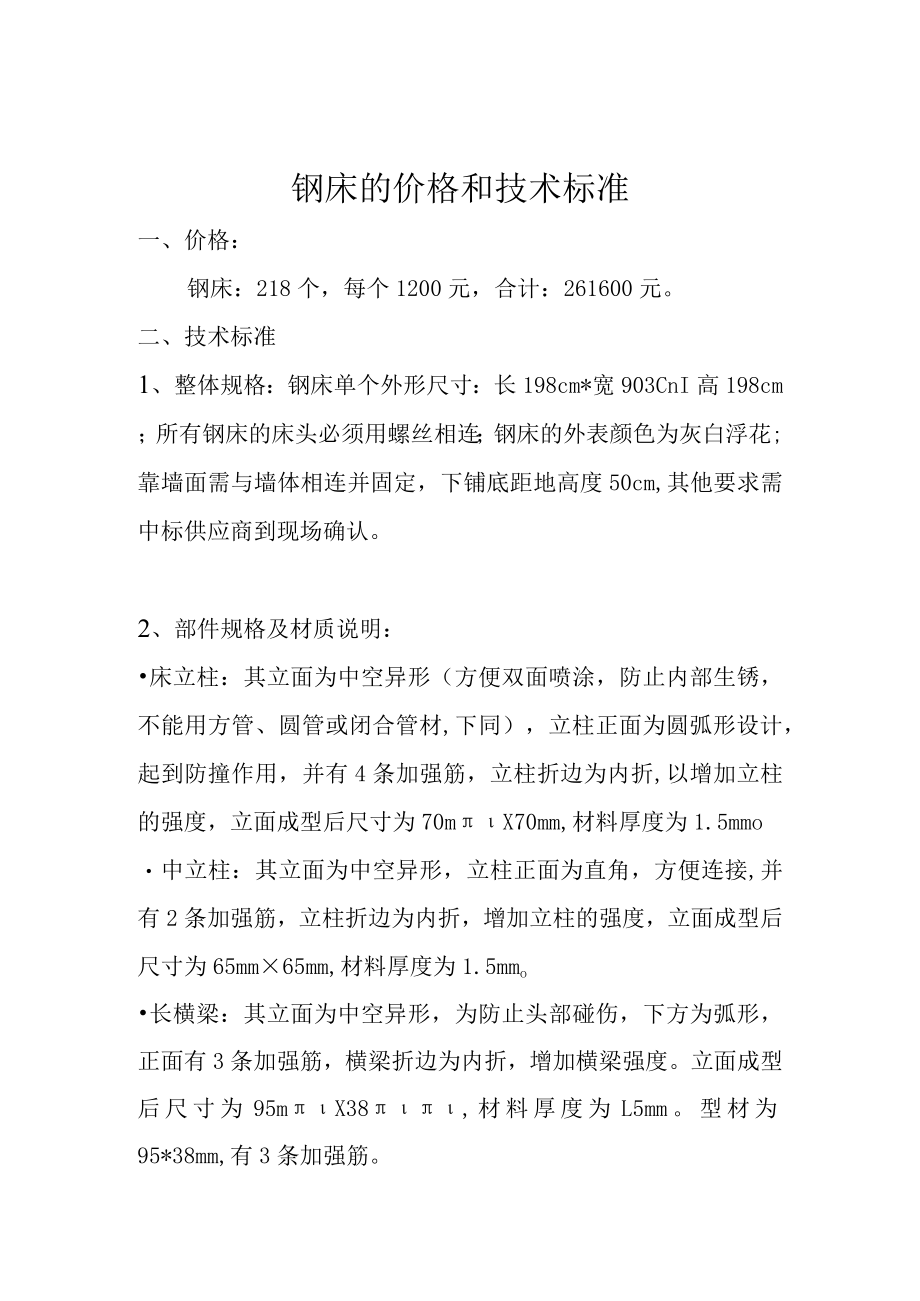

1、钢床的价格和技术标准一、价格:钢床:218个,每个1200元,合计:261600元。二、技术标准1、整体规格:钢床单个外形尺寸:长198cm*宽903CnI高198cm;所有钢床的床头必须用螺丝相连;钢床的外表颜色为灰白浮花;靠墙面需与墙体相连并固定,下铺底距地高度50cm,其他要求需中标供应商到现场确认。2、部件规格及材质说明:床立柱:其立面为中空异形(方便双面喷涂,防止内部生锈,不能用方管、圆管或闭合管材,下同),立柱正面为圆弧形设计,起到防撞作用,并有4条加强筋,立柱折边为内折,以增加立柱的强度,立面成型后尺寸为70mX70mm,材料厚度为1.5mmo中立柱:其立面为中空异形,立柱正面为

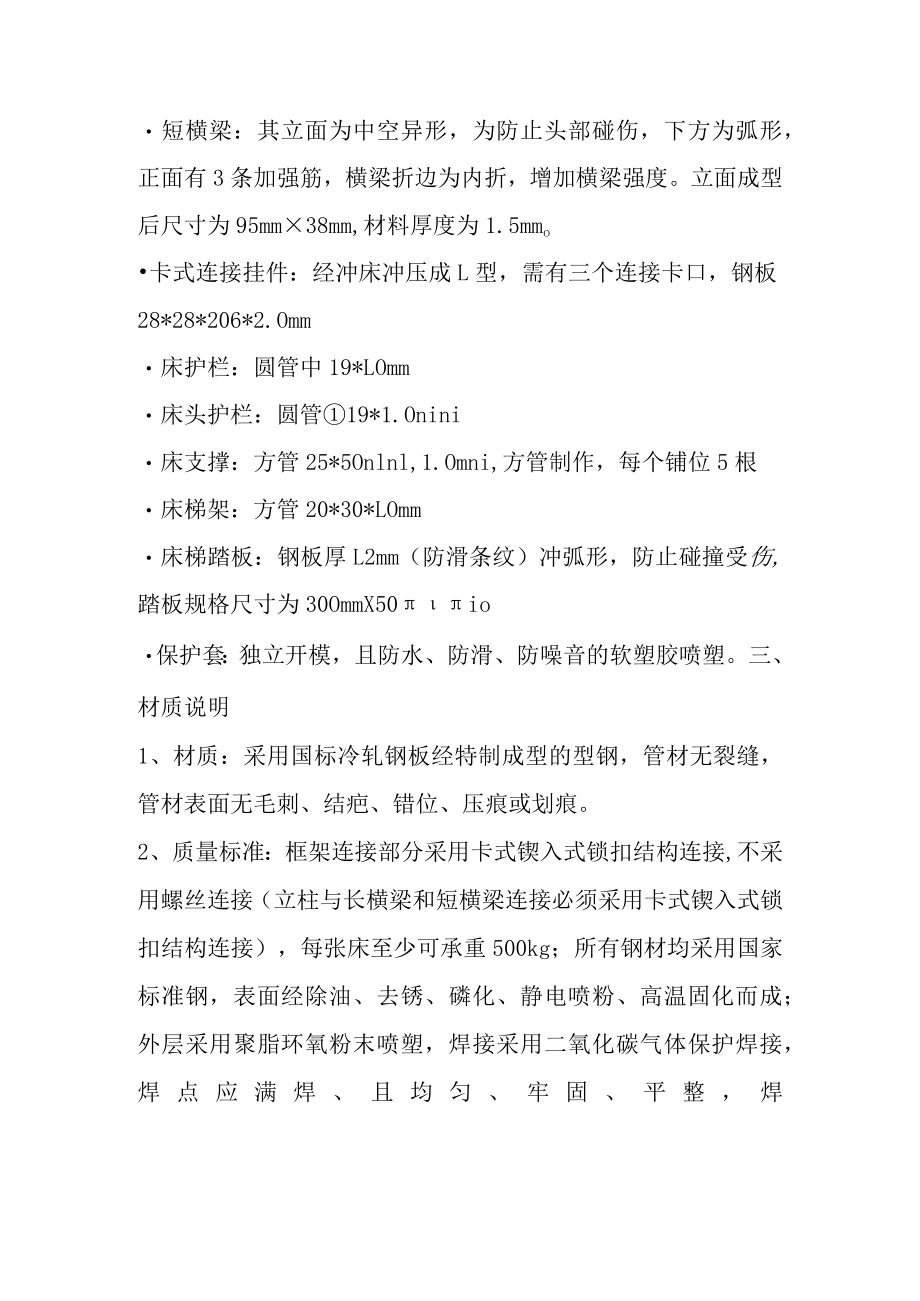

2、直角,方便连接,并有2条加强筋,立柱折边为内折,增加立柱的强度,立面成型后尺寸为65mm65mm,材料厚度为1.5mmo长横梁:其立面为中空异形,为防止头部碰伤,下方为弧形,正面有3条加强筋,横梁折边为内折,增加横梁强度。立面成型后尺寸为95mX38,材料厚度为L5mm。型材为95*38mm,有3条加强筋。短横梁:其立面为中空异形,为防止头部碰伤,下方为弧形,正面有3条加强筋,横梁折边为内折,增加横梁强度。立面成型后尺寸为95mm38mm,材料厚度为1.5mmo卡式连接挂件:经冲床冲压成L型,需有三个连接卡口,钢板28*28*206*2.Omm床护栏:圆管中19*LOmm床头护栏:圆管19*1

3、.Onini床支撑:方管25*5Onlnl,1.Omni,方管制作,每个铺位5根床梯架:方管20*30*LOmm床梯踏板:钢板厚L2mm(防滑条纹)冲弧形,防止碰撞受伤,踏板规格尺寸为30OmmX50io保护套:独立开模,且防水、防滑、防噪音的软塑胶喷塑。三、材质说明1、材质:采用国标冷轧钢板经特制成型的型钢,管材无裂缝,管材表面无毛刺、结疤、错位、压痕或划痕。2、质量标准:框架连接部分采用卡式锲入式锁扣结构连接,不采用螺丝连接(立柱与长横梁和短横梁连接必须采用卡式锲入式锁扣结构连接),每张床至少可承重500kg;所有钢材均采用国家标准钢,表面经除油、去锈、磷化、静电喷粉、高温固化而成;外层采

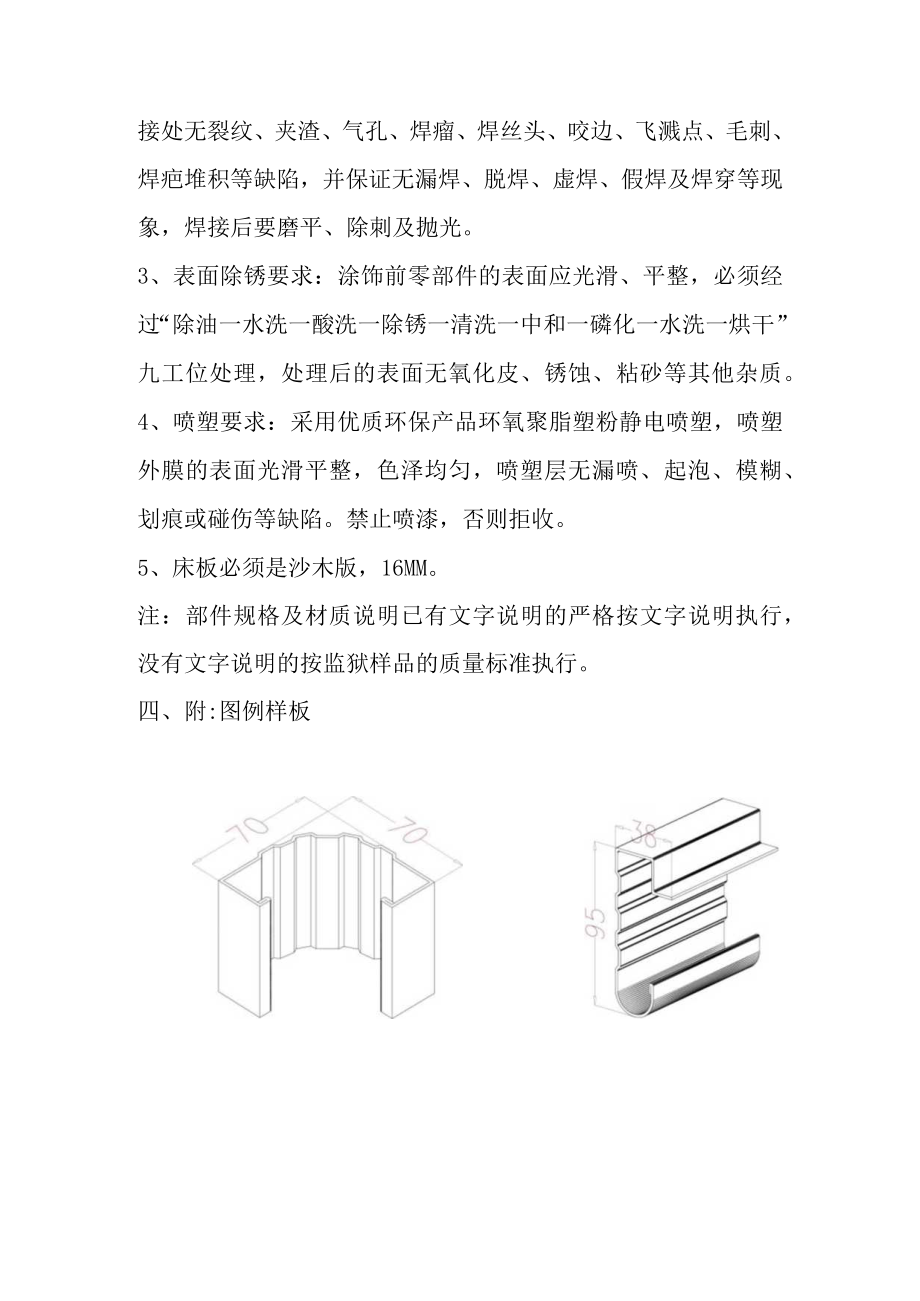

4、用聚脂环氧粉末喷塑,焊接采用二氧化碳气体保护焊接,焊点应满焊、且均匀、牢固、平整,焊接处无裂纹、夹渣、气孔、焊瘤、焊丝头、咬边、飞溅点、毛刺、焊疤堆积等缺陷,并保证无漏焊、脱焊、虚焊、假焊及焊穿等现象,焊接后要磨平、除刺及抛光。3、表面除锈要求:涂饰前零部件的表面应光滑、平整,必须经过“除油一水洗一酸洗一除锈一清洗一中和一磷化一水洗一烘干”九工位处理,处理后的表面无氧化皮、锈蚀、粘砂等其他杂质。4、喷塑要求:采用优质环保产品环氧聚脂塑粉静电喷塑,喷塑外膜的表面光滑平整,色泽均匀,喷塑层无漏喷、起泡、模糊、划痕或碰伤等缺陷。禁止喷漆,否则拒收。5、床板必须是沙木版,16MM。注:部件规格及材质说明已有文字说明的严格按文字说明执行,没有文字说明的按监狱样品的质量标准执行。四、附:图例样板以上分别为床立柱示例图长横梁及短横梁示例图卡式连接处挂件示例图梯踏步板示例图下图为整床的示例图
