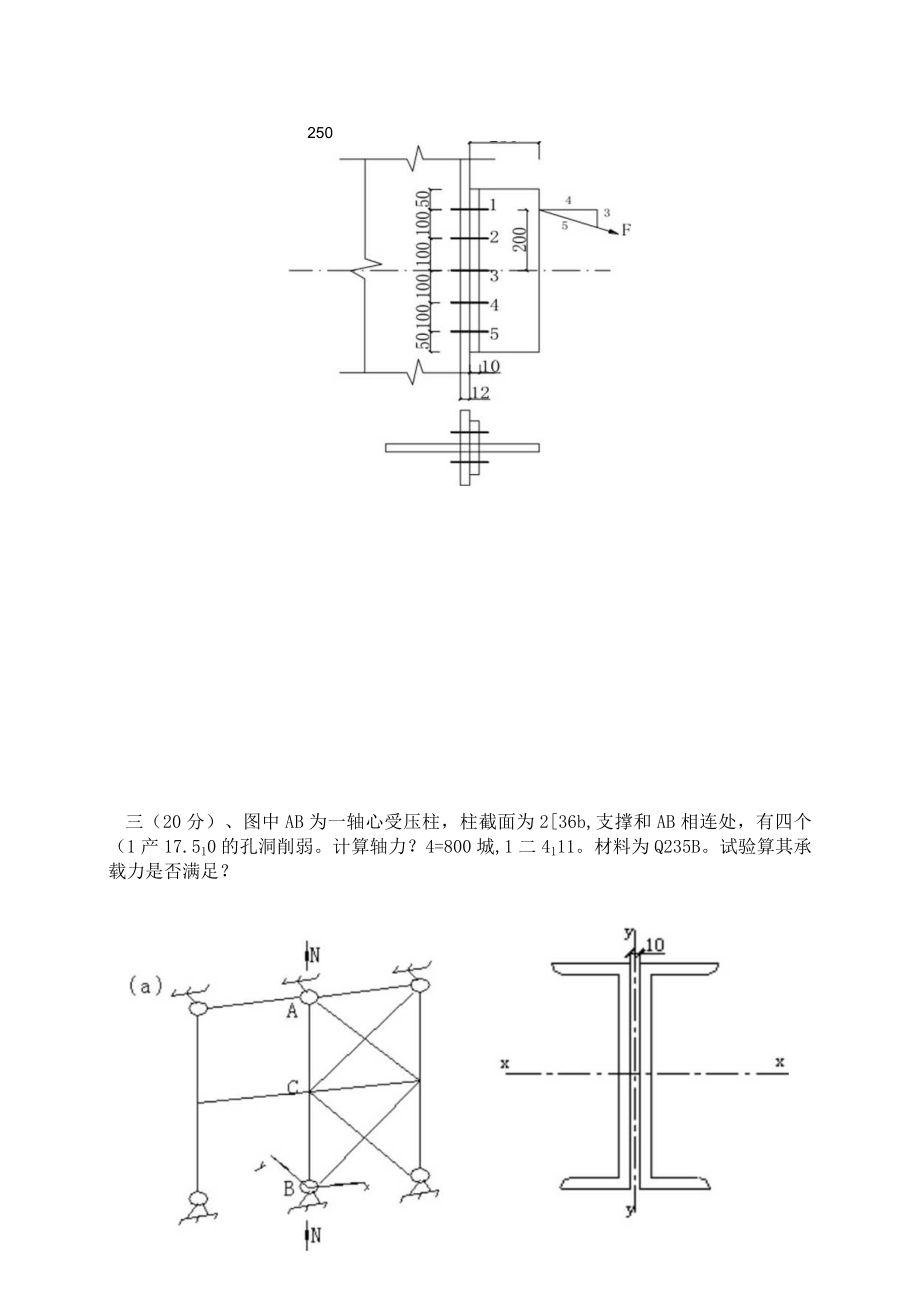

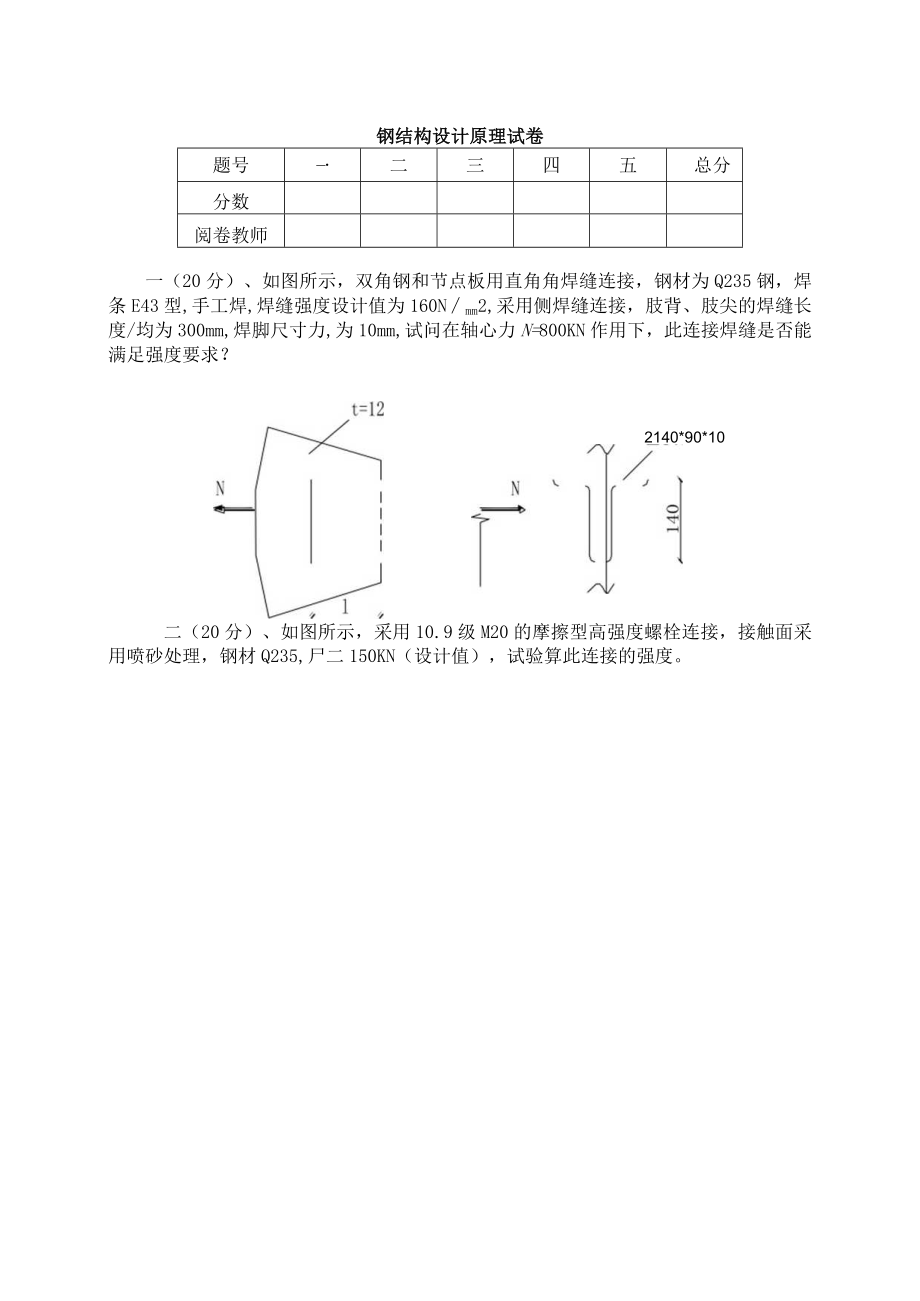

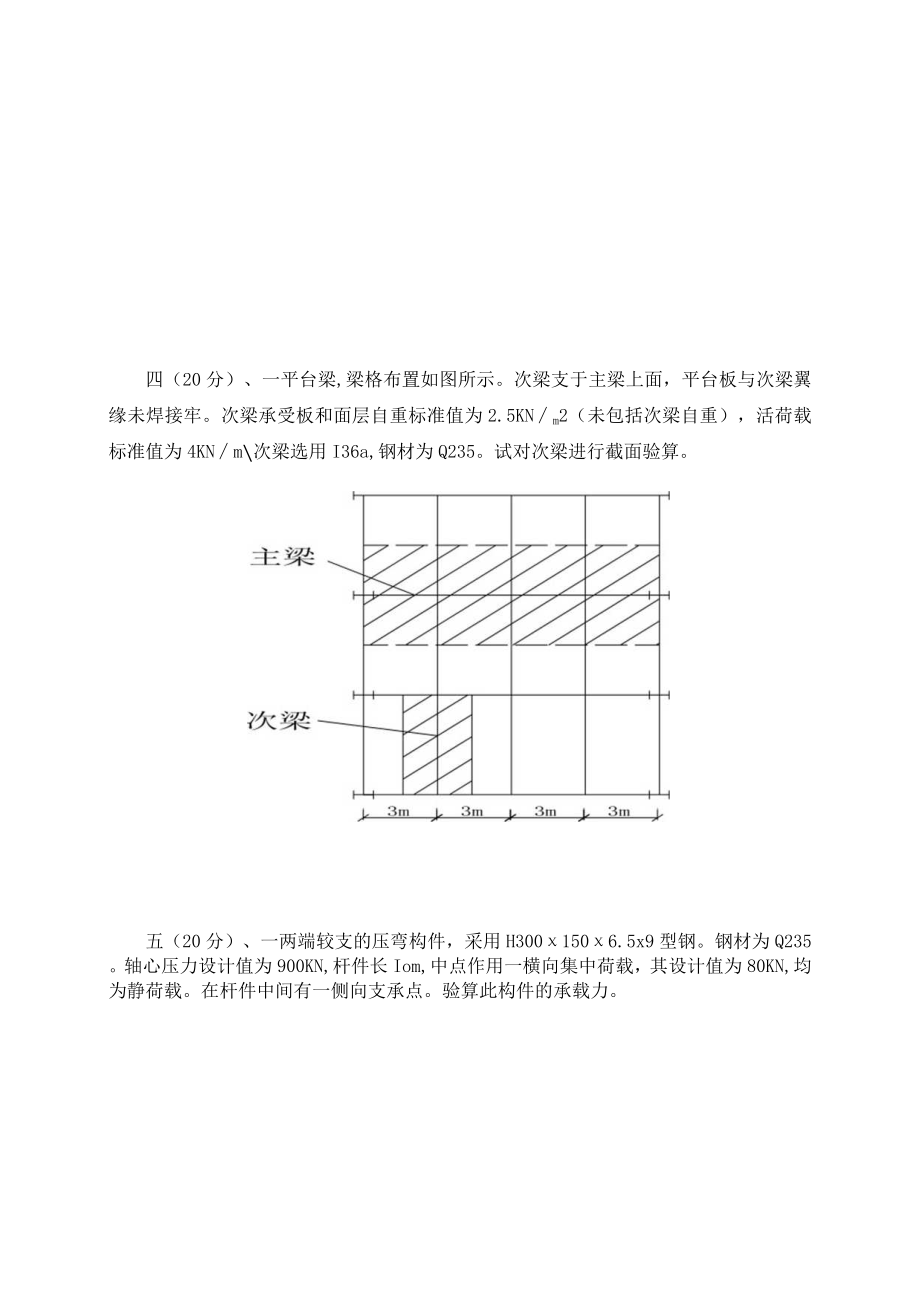

钢结构设计原理试卷题号二三四五总分分数阅卷教师一（20分）、如图所示，双角钢和节点板用直角角焊缝连接，钢材为Q235钢，焊条E43型,手工焊,焊缝强度设计值为160Nmm2,采用侧焊缝连接，肢背、肢尖的焊缝长度/均为300mm,焊脚尺寸力,为10mm,试问在轴心力N=800KN作用下，此连接焊缝是否能满足强度要求？2140*90*10二（20分）、如图所示，采用10.9级M20的摩擦型高强度螺栓连接，接触面采用喷砂处理，钢材Q235,尸二150KN（设计值），试验算此连接的强度。250三（20分）、图中AB为一轴心受压柱，柱截面为236b,支撑和AB相连处，有四个（1产17.510的孔洞削弱。计算轴力？4=800城,1二4111。材料为Q235B。试验算其承载力是否满足？四（20分）、一平台梁,梁格布置如图所示。次梁支于主梁上面，平台板与次梁翼缘未焊接牢。次梁承受板和面层自重标准值为2.5KNm2（未包括次梁自重），活荷载标准值为4KNm次梁选用I36a,钢材为Q235。试对次梁进行截面验算。五（20分）、一两端较支的压弯构件，采用H3001506.5x9型钢。钢材为Q235。轴心压力设计值为900KN,杆件长Iom,中点作用一横向集中荷载，其设计值为80KN,均为静荷载。在杆件中间有一侧向支承点。验算此构件的承载力。900KN
