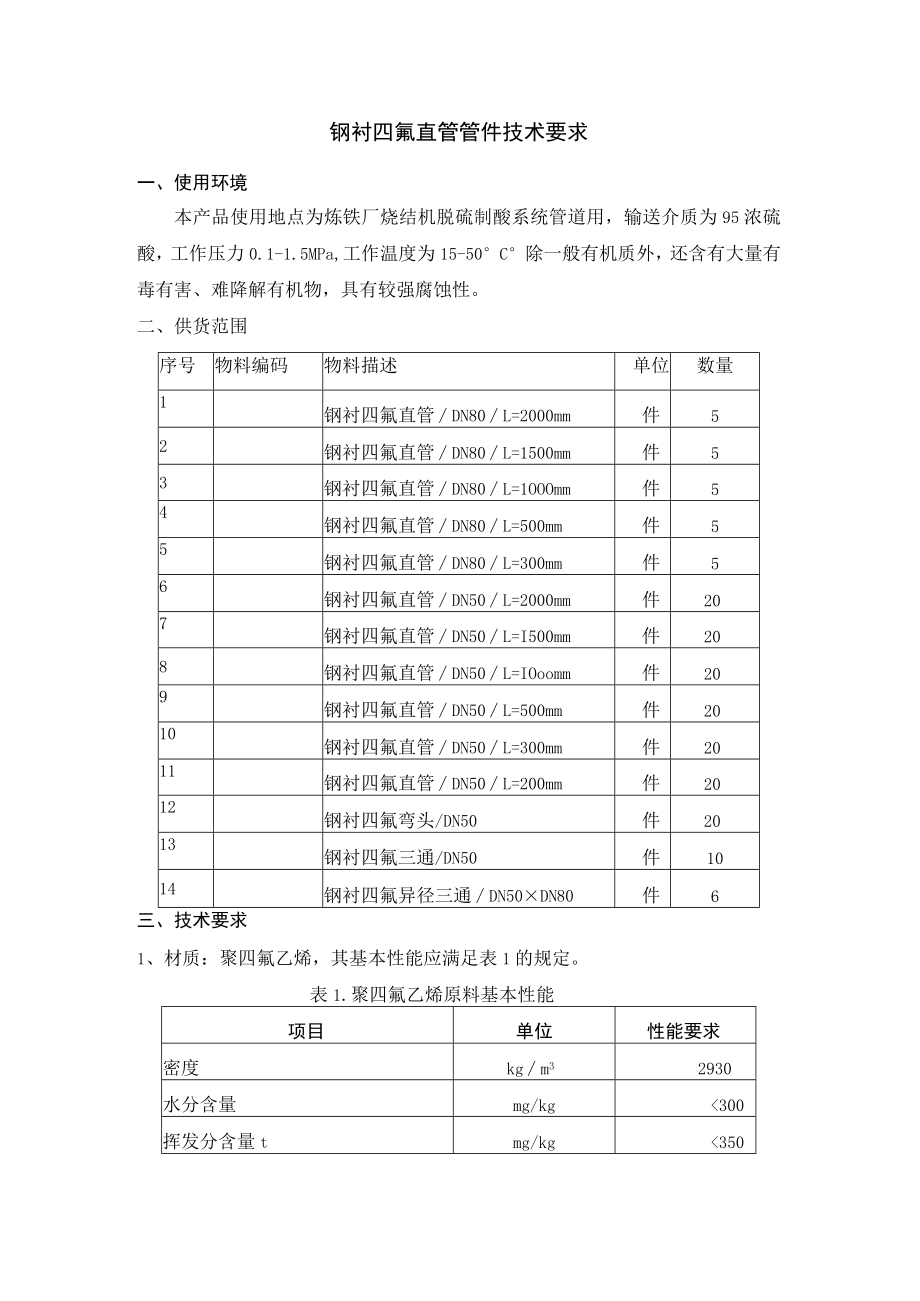

1、钢衬四氟直管管件技术要求一、使用环境本产品使用地点为炼铁厂烧结机脱硫制酸系统管道用,输送介质为95浓硫酸,工作压力0.1-1.5MPa,工作温度为15-50C除一般有机质外,还含有大量有毒有害、难降解有机物,具有较强腐蚀性。二、供货范围序号物料编码物料描述单位数量1钢衬四氟直管DN80L=2000mm件52钢衬四氟直管DN80L=1500mm件53钢衬四氟直管DN80L=1OOOmm件54钢衬四氟直管DN80L=500mm件55钢衬四氟直管DN80L=300mm件56钢衬四氟直管DN50L=2000mm件207钢衬四氟直管DN50L=I500mm件208钢衬四氟直管DN50L=IOoomm件2

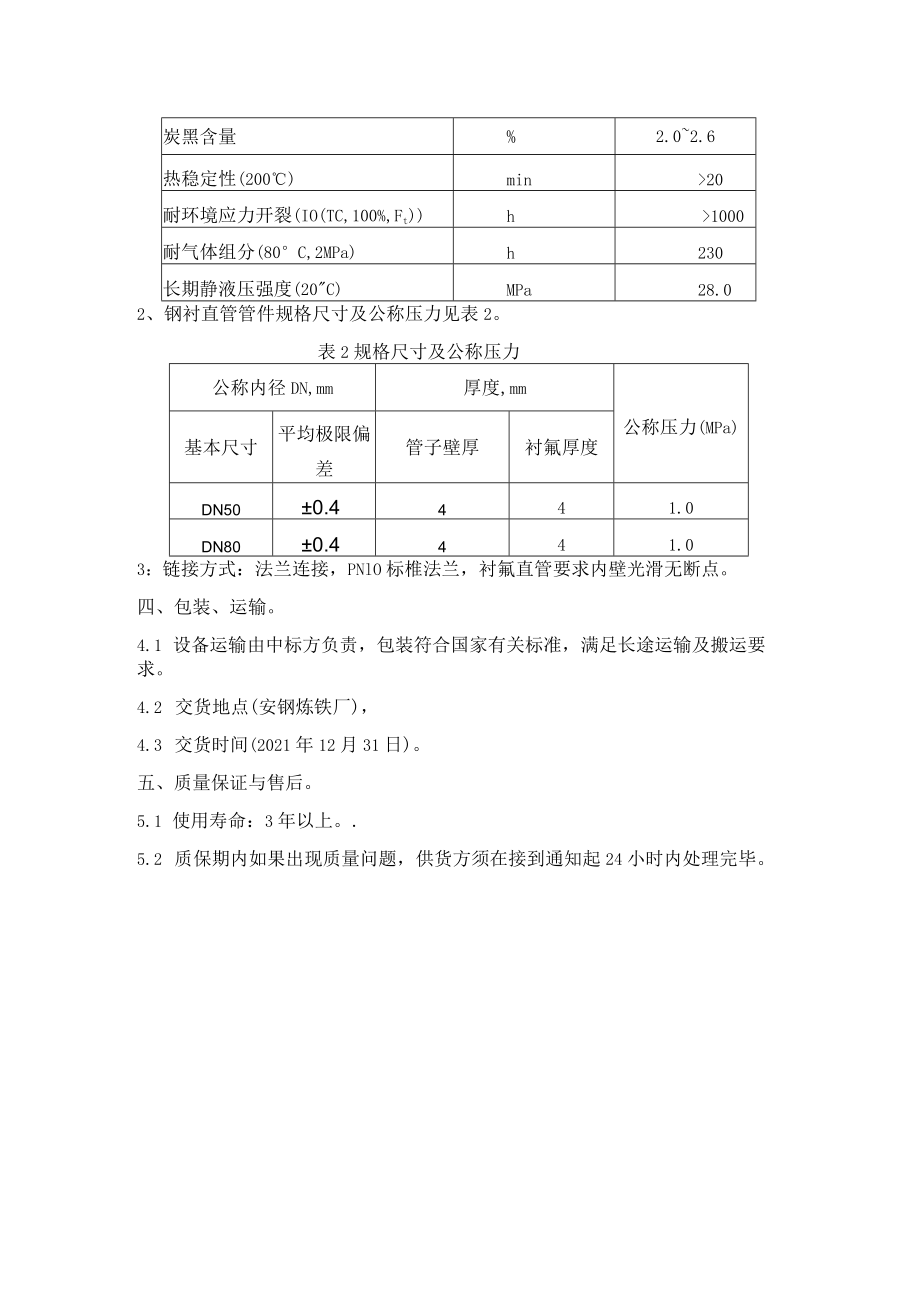

2、09钢衬四氟直管DN50L=500mm件2010钢衬四氟直管DN50L=300mm件2011钢衬四氟直管DN50L=200mm件2012钢衬四氟弯头/DN50件2013钢衬四氟三通/DN50件1014钢衬四氟异径三通DN50DN80件6三、技术要求1、材质:聚四氟乙烯,其基本性能应满足表1的规定。表1.聚四氟乙烯原料基本性能项目单位性能要求密度kgm32930水分含量mg/kg300挥发分含量tmg/kg20耐环境应力开裂(IO(TC,100%,Ft)h1000耐气体组分(80C,2MPa)h230长期静液压强度(20C)MPa28.02、钢衬直管管件规格尺寸及公称压力见表2。表2规格尺寸及公称压力公称内径DN,mm厚度,mm公称压力(MPa)基本尺寸平均极限偏差管子壁厚衬氟厚度DN500.4441.0DN800.4441.03:链接方式:法兰连接,PNlO标椎法兰,衬氟直管要求内壁光滑无断点。四、包装、运输。4.1 设备运输由中标方负责,包装符合国家有关标准,满足长途运输及搬运要求。4.2 交货地点(安钢炼铁厂),4.3 交货时间(2021年12月31日)。五、质量保证与售后。5.1 使用寿命:3年以上。.5.2 质保期内如果出现质量问题,供货方须在接到通知起24小时内处理完毕。
