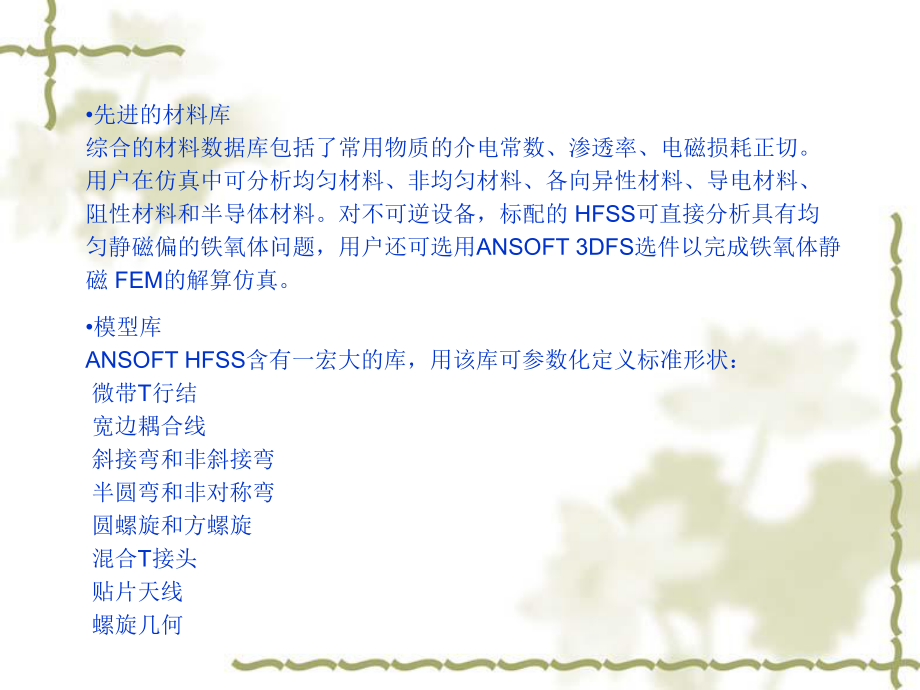

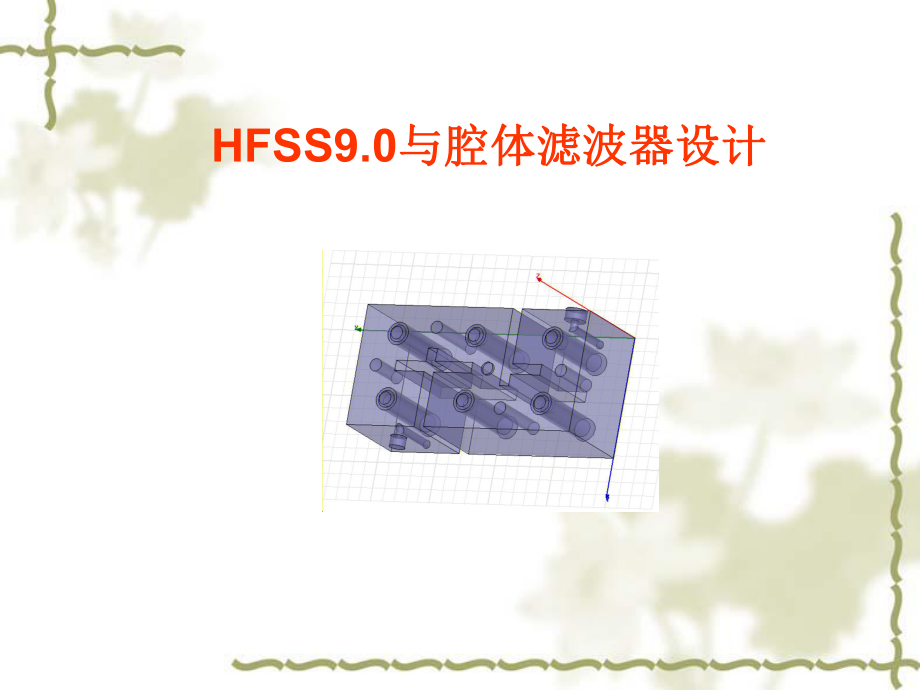

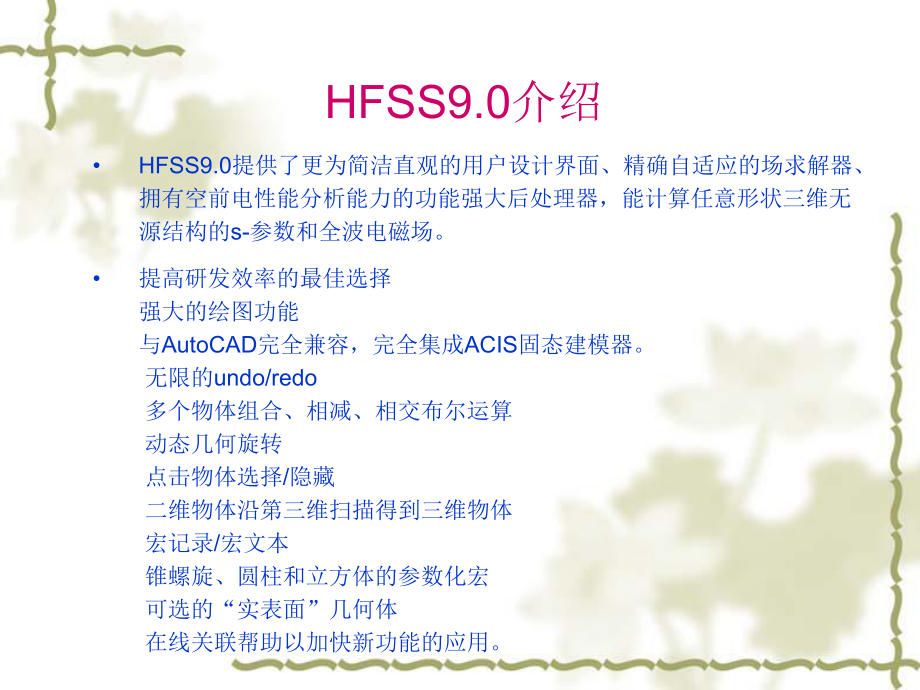

1、HFSS9.0与腔体滤波器设计与腔体滤波器设计HFSS9.0介绍HFSS9.0提供了更为简洁直观的用户设计界面、精确自适应的场求解器、拥有空前电性能分析能力的功能强大后处理器，能计算任意形状三维无源结构的s-参数和全波电磁场。 提高研发效率的最佳选择 强大的绘图功能 与AutoCAD完全兼容，完全集成ACIS固态建模器。 无限的undo/redo 多个物体组合、相减、相交布尔运算 动态几何旋转 点击物体选择/隐藏 二维物体沿第三维扫描得到三维物体 宏记录/宏文本 锥螺旋、圆柱和立方体的参数化宏 可选的“实表面”几何体 在线关联帮助以加快新功能的应用。 先进的材料库 综合的材料数据库包括了常用物
2、质的介电常数、渗透率、电磁损耗正切。用户在仿真中可分析均匀材料、非均匀材料、各向异性材料、导电材料、阻性材料和半导体材料。对不可逆设备，标配的 HFSS可直接分析具有均匀静磁偏的铁氧体问题，用户还可选用ANSOFT 3DFS选件以完成铁氧体静磁 FEM的解算仿真。 模型库 ANSOFT HFSS含有一宏大的库，用该库可参数化定义标准形状： 微带T行结 宽边耦合线 斜接弯和非斜接弯 半圆弯和非对称弯 圆螺旋和方螺旋 混合T接头 贴片天线 螺旋几何 强大的宏 用户可登录到非常易读完整的作图和仿真的宏文件中。利用置于宏语言中的自动记录和重放功能，即可执行参数化仿真。在重放时宏即时提示几何尺寸，使用户
3、能基于名义结构创建几何库，随后对名义结构进行仿真得出设计曲线、几何敏感性和最优化设计。 强大的天线设计功能 计算天线参量，如增益、方向性、远场方向图剖面、远场3D图和3dB带宽。 绘制极化特性，包括球形场分量、圆极化场分量、Ludwig第三定义场分量和轴比。 二分之一、四分之一、八分之一对称模型并自动计算远场方向图。 频率扫描技术 l强大的场后处理器 产生生动逼真的场型动画图，包括矢量图、等高线图、阴影等高线图。 任意表面，包括物体表面、任意剖面、3D物体表面和3D相等面的静态和动态图形。 动态矢量场、标量场或任何用场计算器推导出的量。 动态的表面动画可使图形能以旋转和移位的方式步进。新的图3
4、D云图上有一薄薄的彩色像素层，使你能非常清晰地观察场型特性，用户旋转几何时图形会实时更新。 强大的场计算器 现有的场计算器具有复数算法、三角法功能，面积分和体积分，曲线的切线计算和任意曲面的法线计算。功能强大的计算器使用户可直接操纵场来计算功率耗散、存储能量和空腔Q值。与其他所有接口界面一样，后处理器中亦具有宏记录/文本及在线帮助。 最优设计解决方案 ANSOFTHFSS支持强大的具有记录和重放功能的宏语言。这使得用户可将其设计过程自动化和完成包括参数化分析、优化、设计研究等的先进仿真。 Starting HFSS项目窗口项目窗口属性窗口属性窗口项目管理项目管理三维作图区三维作图区消息提示栏消
5、息提示栏运算任务栏运算任务栏快捷图标说明作图：折线、曲线、圆弧、矩形，作图：折线、曲线、圆弧、矩形，圆、椭圆、多边形，长方体、圆柱圆、椭圆、多边形，长方体、圆柱体、多边柱体、锥体、球体等体、多边柱体、锥体、球体等增加参数分析、增加优化分析、增加参数分析、增加优化分析、灵敏度分析、统计分析、调试灵敏度分析、统计分析、调试默认曲线，修改曲线，修改属性默认曲线，修改曲线，修改属性制作动化，计算，删除曲线打，开制作动化，计算，删除曲线打，开曲线，保存曲线，视图改变，隐藏曲线，保存曲线，视图改变，隐藏或显示或显示坐标变换，作图点捕捉方法选择坐标变换，作图点捕捉方法选择模型列表、检查、求解、备注、求模型列
6、表、检查、求解、备注、求解设置、扫描设置、求解数据、，解设置、扫描设置、求解数据、，图方法：联合、相减、交叉、裂开图方法：联合、相减、交叉、裂开、移动、旋转、镜象、移动复制，、移动、旋转、镜象、移动复制，旋转复制，镜象复制旋转复制，镜象复制滤波器单腔仿真 一般来说一个单腔由矩形腔，谐振杆螺杆组成。选择以坐标原点为起点在 x-y平面内拖动鼠标既产生一个矩形，再沿 z轴正方向拖动即画出所需要的矩形腔。起始点坐标起始点坐标长方体的长宽高长方体的长宽高在command窗口中可以修改长方体的起始点坐标及其长宽高，也可以将他们定义为变量。在attribute中窗口中修改物体的颜色，和透明度。画长方体结束，
7、将跳出以下属性窗口注意：如果此时将他们定义为变量，那么在驱动模求解时有可能无法定义端口在本征模求解的在本征模求解的问题中，我们可问题中，我们可以把各个坐标位以把各个坐标位置，尺寸定义为置，尺寸定义为变量，这样可以变量，这样可以方便修改，调试。方便修改，调试。参数可以参数可以HFSS=design properties里面里面修改修改画谐振杆，选择画圆柱图标，选择捕捉面的中心，移动鼠标捕捉长方体底面中心，在平面内拖动鼠标成一圆，在 z方向拖动鼠标，即可画出圆柱按同样的画圆柱的方法画出盘、调谐螺杆谐振杆内孔现在我们只需要将谐振杆和盘联合在一起，再减去内孔就可以了。看看现在的项目管理树形栏，在这里我
8、们可以进行几合体的操作、定义材料等。材料材料各个几何体各个几何体按住ctrl选中代表谐振杆和盘的两个几何体，发现几何体操作 图标变亮按下合并盘和谐振杆结合为一体；同理可以再减去代表内孔的圆柱体，树形栏又发生变化，可以看到项目管理中几何体分为了三大类，分别代表腔体、谐振杆、调谐螺杆。此时的作图区域显示出的就是一个单腔模型了。在树形栏里选择不同的项目点击右键可以看到以下菜单。膨胀膨胀塌陷塌陷编辑编辑定义材料定义材料边界条件边界条件激励源激励源网格划分网格划分场分布图场分布图网格图网格图在HFSS下拉菜单中选择solution type分别表示驱动模、终端驱动、本征模，此单腔模型没有端口，无激励源，
9、采用本征模求解只求解频率则将腔体设置为空气，边界条件为pefect E 并将各部件设置为良导体。树型项目栏变为：在HFSS下拉菜单中选择Analysis Setup=Add Solution Setup进行求解条件设置在跳出的Solution Setup窗口中进行设置General常规常规包括常规的求解设定Advanced高级高级包括初始网格划分和自适应分析的高级设定Ports端口，如端口，如果定义了果定义了一个端口一个端口包括标准端口的网格产生选择Defaults默认默认让你可以将当前值设置为以后求解方法的默认值 ，或者将当前值恢复到HFSS的标准设置输入最小频率（小于单腔谐振频率）对每一种
10、本征模求解设置, 定义求解结果的本征模树目如果你输入5, 那么将计算出最小频率以上的五个本征模数.本征模求解可以获得达20个本征解.求解次数求解次数最大最大Delta Frequency/Per影响求解结果精度，一般影响求解结果精度，一般Maximu mnumber为为10次次Maximum Delta Frequency per 为为0.0001%各项设置好后，可以在list中看到你所设定的模型、边界、激励源、网格设定，求解设定，并在其中对其进行编辑。可以点击validate来验证设置的各项是否有误。最后我们对模型进行求解，可以得到谐振频率。如果前面做图的时候我们已经把各个尺寸坐标设置为参数
11、的话，那现在可以方便的在Design properties里面方便的修改参数，来达到产品所要求的频率运算结果可以在HFSS=results=solution Data打开又或者点击各个参数尺寸记录各个参数尺寸记录求解条件，可以不是同的几种求解条件，可以不是同的几种可以观察到每次运算后的频率可以观察到每次运算后的频率求解过程介绍求解过程介绍收敛参数记录收敛参数记录单腔激励源问题模型先画一个本征模问题的模型先画一个本征模问题的模型画一个与内导体同半径画一个与内导体同半径的圆，在需要的位置，的圆，在需要的位置，用折线画出抽头路径用折线画出抽头路径注意：画曲线或者其他几何注意：画曲线或者其他几何体时要
12、注意选择合适的点捕体时要注意选择合适的点捕捉对象和合适的作图平面，捉对象和合适的作图平面，并结合修改坐标点来实现并结合修改坐标点来实现（看作图区下方）。（看作图区下方）。按住ctrl在树形栏里面同时选定先前画的小圆和轨迹线ok然后画腔体外部抽头部分，为保证50ohm，首先用appcad算出与内径匹配的外径。在抽头初按照计算出的内外径尺寸画出两个柱体，用画谐振杆同样的方法，外园柱减去内园柱，成为一个环柱。在抽头处按照计算出的内外径尺寸画出两个柱体，用画谐振杆同样的方法，外园柱减去内园柱，成为一个环柱。按同样的方法在相对的面上画出另外一个抽头，或者用其他方法在下面将讲到。画另外一个抽头可以有几种方
13、式实现下面分别介绍。一、用Mirror Duplicate,在树形栏中选定抽头的两部分。先用鼠标点选镜象中心，这里镜象中心是腔体的地面中心；然后选取另一点，可以拉动鼠标体会一下当另一点在当前抽头方向时另一抽头正好到位二、用Mirror及Move命令,在树形栏中选定抽头的两部分。先copy、paste即在原来位置又产生一个完全相同的抽头用鼠标点选抽头底面圆心，再拉动鼠标观察到新的抽头位置变化，当另一点处于当前抽头相反方向时产生新的与原抽头对称的抽头点选新产生的抽头底面圆心，再拖动鼠标，结合改变坐标来确定抽头移动位置，使抽头出现在与原抽头相对的位置。激励源在树形栏中点选各几何体设置它们的材料因为是
14、激励源问题不需设置边界设置激励源，选择面选取选取抽头环面设置wave port跳出Wave port:Generl窗口点击next，next，finish可以完成此端口设置，按同样的方法可以设置另一端口。求解条件设置与8.0类似设置设置sweep求解运算结果Creat Report看S参数选择要查看的参数，点击add trace，done。例如选择例如选择S11,S12谐振频率和损耗一目了然，双击坐标轴或曲线，或者点右键可以看到一系列编辑选项选中几何体看场分布选择要查看的量，及几何体，修改频率值观察场分布情况激励源问题wave port的作用是使激励信号通过它进入或者离开结构体，常用于标准带状
15、线和其他波导结构。Wave port变化依赖于求解是标准形式还是终端形式使用lumped port来实现一种内在表面通过它激励信号可以进入或者离开几何体。Wave portHFSS默认所有的三维物体的界面和背景是完美的电场边界，经由它没有能量可以输入或者输出，Wave Ports被特定的放置在这些界面上来提供一个窗口把模型装置和外部世界连接在一起。HFSS假设你所定义的每个Wave Port与一个非无穷长度的波导所连接并且具有和这个端口相同的交界部分和材料属性。当要解决S参数问题，HFSS假定这种结构被正常场模式所激励，与交界部分相关联。二维场问题的产生是为了每个Wave Port提供相同端口
16、，如同这些端口在三维问题中的边界条件。这种最终场问题的解决必须同二维场模式的每个端口相匹配。HFSS有一种解决方法，通过分别激励每个Wave Port。每种模式的端口包括一w的功率输入。端口1被1个1w的信号所激励，另一个端口被设置为0w，求解一次之后端口2被设置为1w，另一个端口被设置为0w并且如此往返进行。在三维模型中，一个终端端口可以通过一个集总端口来实现。集总端口在端口处直接计算s参数。s参数可以重新标准化（enormalizing）Y参数和Z参数也可以计算出来，集总参数断口具有用户自己定义的特性阻抗。Lumped portlumped ports集总端口非常近似于传统的波端口，但是可以在内部定义，并且具有复数的用户自定义的阻抗。集总端口直接在端口计算出S参数。在微带线结构中可以使用集总端口。一个集总端口可以定义为一个矩形，这个矩形可以从轨迹的一边到地，或者定义为一个传统的波端口。在各边缘默认的边界条件是完美的H边界，并不是与金属有关。这里复数的阻抗Zs定义是为了集总端口提供在这个集总端口上的S参数的参考阻抗。这个阻抗Zs具有波阻抗的特性；阻抗Zs常用来确定源的强度，例如标准电
