《常用阀门的原理及其使用方法.ppt》由会员分享,可在线阅读,更多相关《常用阀门的原理及其使用方法.ppt(38页珍藏版)》请在第壹文秘上搜索。

1、概述2 阀门是化工管路上控制介质流动的一种重要附件,其基阀门是化工管路上控制介质流动的一种重要附件,其基本功能是切断管路介质的流通,改变介质的流通,改变介本功能是切断管路介质的流通,改变介质的流通,改变介质的流动方向,调节介质的压力和流量,保护管路和设备质的流动方向,调节介质的压力和流量,保护管路和设备的正常进行。的正常进行。 随着现代化工业的不断发展,阀门的需求量不断加大,随着现代化工业的不断发展,阀门的需求量不断加大,一个煤化工装置就需要大量的、各种各样的阀门。阀门使一个煤化工装置就需要大量的、各种各样的阀门。阀门使用量大,开闭频繁,往往由于制造、使用选型、维修不当,用量大,开闭频繁,往往

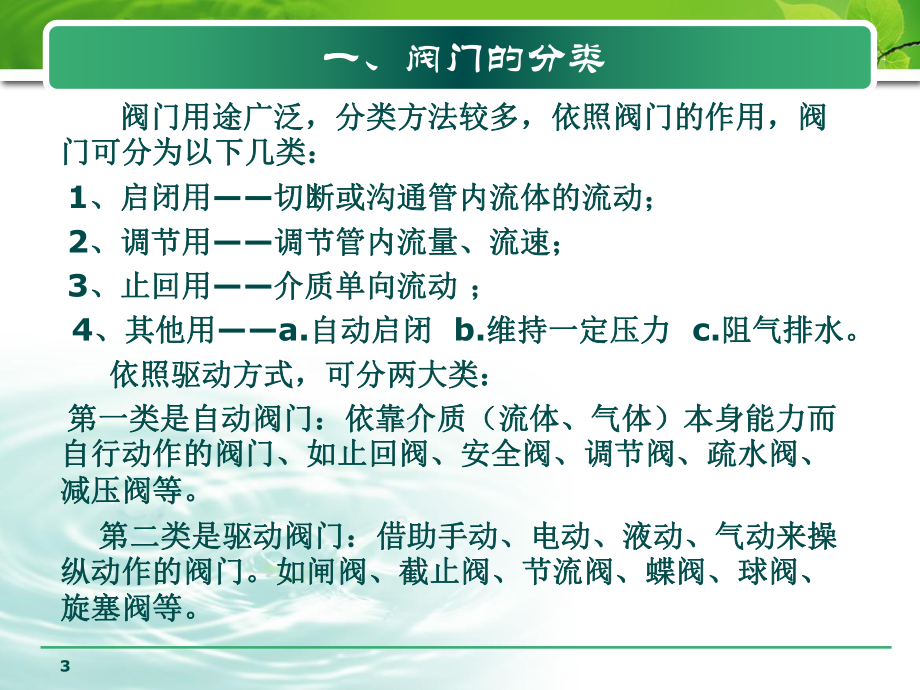

2、由于制造、使用选型、维修不当,发生跑、冒、滴、漏的现象,由此引起火焰、中毒、烫伤发生跑、冒、滴、漏的现象,由此引起火焰、中毒、烫伤事故,或者造成产品质量低劣、能耗提高、设备腐蚀、环事故,或者造成产品质量低劣、能耗提高、设备腐蚀、环境污染、甚至造成停产等事故。境污染、甚至造成停产等事故。 本课件将讲解阀门的分类、作用、内部构造及使用方法。本课件将讲解阀门的分类、作用、内部构造及使用方法。一、阀门的分类3 阀门用途广泛,分类方法较多,依照阀门的作用,阀阀门用途广泛,分类方法较多,依照阀门的作用,阀门可分为以下几类:门可分为以下几类: 1、启闭用、启闭用切断或沟通管内流体的流动;切断或沟通管内流体的

3、流动; 2、调节用、调节用调节管内流量、流速;调节管内流量、流速; 3、止回用、止回用介质单向流动介质单向流动 ; 4、其他用、其他用a.自动启闭自动启闭 b.维持一定压力维持一定压力 c.阻气排水。阻气排水。 依照驱动方式,可分两大类:依照驱动方式,可分两大类: 第一类是自动阀门:依靠介质(流体、气体)本身能力而第一类是自动阀门:依靠介质(流体、气体)本身能力而自行动作的阀门、如止回阀、安全阀、调节阀、疏水阀、自行动作的阀门、如止回阀、安全阀、调节阀、疏水阀、减压阀等。减压阀等。 第二类是驱动阀门:借助手动、电动、液动、气动来操第二类是驱动阀门:借助手动、电动、液动、气动来操纵动作的阀门。如

4、闸阀、截止阀、节流阀、蝶阀、球阀、纵动作的阀门。如闸阀、截止阀、节流阀、蝶阀、球阀、旋塞阀等。旋塞阀等。二、阀门的主要性能参数PN:公称压力,允许阀门通过的最大压力。:公称压力,允许阀门通过的最大压力。DN:公称直径。:公称直径。TN:温度范围,允许通过流体的温度范围。:温度范围,允许通过流体的温度范围。 以以GB阀门为例:阀门为例:公称通径公称通径:DN15900mm公称压力公称压力:PN1.0 、PN1.6 、PN2.5 、PN4.0 、PN6.4、 PN10.0、 PN16.0MPa磅级与公称压力对照表磅级与公称压力对照表4磅级磅级15030060080015002500MPa2.05.

5、010.014.025.042.0三、阀门使用前的检查及使用中的问题阀门使用前的检查项目包括:阀门使用前的检查项目包括:1、阀体的内外表面有无砂眼、裂缝等缺陷;、阀体的内外表面有无砂眼、裂缝等缺陷;2、阀座与阀体结合是否牢固,阀芯与阀座是否吻合,、阀座与阀体结合是否牢固,阀芯与阀座是否吻合, 密密封面有无缺陷;封面有无缺陷;3、阀杆与阀芯连接是否灵活可靠,阀杆有无弯曲,螺纹有无、阀杆与阀芯连接是否灵活可靠,阀杆有无弯曲,螺纹有无损坏、腐蚀;损坏、腐蚀;4、填料、垫圈是否老化损坏,、填料、垫圈是否老化损坏,5、阀门开启是否灵活。、阀门开启是否灵活。阀门使用过程中常出现的问题阀门使用过程中常出现的

6、问题1、与管道连接处的法兰、螺纹泄露;、与管道连接处的法兰、螺纹泄露;2、填料函泄露、腰垫泄露及阀杆开不动;、填料函泄露、腰垫泄露及阀杆开不动;3、阀芯与阀座间关不严形成内泄漏、阀芯与阀座间关不严形成内泄漏5四、旋塞阀6旋塞阀(考克)旋塞阀(考克)特点:特点:TN 小于小于150度,度,PN小于小于1.6MPa,其结构简单、,其结构简单、启闭迅速、操作方便、流体阻力小等优点启闭迅速、操作方便、流体阻力小等优点。四、旋塞阀旋塞阀在管路中主要用作切断、分配和改变介质流动方向旋塞阀在管路中主要用作切断、分配和改变介质流动方向的。旋塞阀的塞子和塞体是一个配合很好的圆锥体,其锥的。旋塞阀的塞子和塞体是一

7、个配合很好的圆锥体,其锥度一般为度一般为1:6和和1:7。由于结构简单,开闭迅速(塞子旋。由于结构简单,开闭迅速(塞子旋转四分之一圈就能完成开闭动作),操作方便,流体阻力转四分之一圈就能完成开闭动作),操作方便,流体阻力小,至今仍被广泛使用。目前主要用于低压,小口径和介小,至今仍被广泛使用。目前主要用于低压,小口径和介质温度不高的情况下。质温度不高的情况下。使用注意事项:使用注意事项:1、阀杆外端为正方形,对角线标注的直线垂直于阀体方向为、阀杆外端为正方形,对角线标注的直线垂直于阀体方向为关闭状态,与阀体方向一至为开启状态。关闭状态,与阀体方向一至为开启状态。2、正常开关阀门用考克专用扳手,避

8、免与阀杆打滑造成安全、正常开关阀门用考克专用扳手,避免与阀杆打滑造成安全事故;尽量不用活动扳手从而造成打滑。事故;尽量不用活动扳手从而造成打滑。3、如管道有视镜的看到试镜内有流体通过方可检查无误后离、如管道有视镜的看到试镜内有流体通过方可检查无误后离开。开。7五、球阀8球阀和旋塞阀是同属一个类型的阀门,只是它的关闭件是球阀和旋塞阀是同属一个类型的阀门,只是它的关闭件是个球体,球体绕阀体中心线作旋转来达到开启、关闭的一个球体,球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。种阀门。 球阀在管路中主要用来做切断、分配和改变介质的流动方球阀在管路中主要用来做切断、分配和改变介质的流动方向。向。五、

9、球阀9五、球阀球阀是近年来被广泛采用的一种新型阀门,它具有以下优点:球阀是近年来被广泛采用的一种新型阀门,它具有以下优点:1 流体阻力小,其阻力系数与同长度的管段相等。流体阻力小,其阻力系数与同长度的管段相等。2 结构简单、体积小、重量轻。结构简单、体积小、重量轻。3 紧密可靠,目前球阀的密封面材料广泛使用塑料、密封紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。性好,在真空系统中也已广泛使用。4 操作方便,开闭迅速,从全开到全关只要旋转操作方便,开闭迅速,从全开到全关只要旋转90,便,便于远距离的控制。于远距离的控制。5 维修方便,球阀结构简单,密封圈一般都是

10、活动的,拆维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。卸更换都比较方便。6 在全开或全闭时,球体和阀座的密封面与介质隔离,介在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。质通过时,不会引起阀门密封面的侵蚀。7 适用范围广,通径从小到几毫米,大到几米,从高真空适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。至高压力都可应用。缺点:介质易从阀杆部位泄露。缺点:介质易从阀杆部位泄露。10五、球阀球阀使用注意事项:球阀使用注意事项:1、与旋塞阀同样;、与旋塞阀同样;2、带手柄阀门,手柄垂直于介质流动方向为关闭状态,与其、带手

11、柄阀门,手柄垂直于介质流动方向为关闭状态,与其方向为开启状态。方向为开启状态。3、如遇到带夹套保温的球阀时应该注意以下事项:、如遇到带夹套保温的球阀时应该注意以下事项: a、应该将夹套保温蒸汽开启将阀内易洁净的介质融化后方、应该将夹套保温蒸汽开启将阀内易洁净的介质融化后方能开闭阀门,切勿介质未完全融化就强行关闭阀门。能开闭阀门,切勿介质未完全融化就强行关闭阀门。 b、当遇到阀门不能开启时,不能利用加长力臂的方法,、当遇到阀门不能开启时,不能利用加长力臂的方法,强行开启阀门,因为这样会造成因阀杆受阻力较大与阀芯强行开启阀门,因为这样会造成因阀杆受阻力较大与阀芯脱落,造成阀门损坏或造成扳手的损坏。

12、脱落,造成阀门损坏或造成扳手的损坏。11六、蝶阀12 蝶板在阀体内绕固定轴旋转的阀门,叫蝶阀。蝶板在阀体内绕固定轴旋转的阀门,叫蝶阀。 蝶阀能输送和控制的介质有水、凝结水、循环水、污蝶阀能输送和控制的介质有水、凝结水、循环水、污水、海水、空气、煤气、液态天然气、干燥粉末、泥浆、水、海水、空气、煤气、液态天然气、干燥粉末、泥浆、果浆及带悬浮物的混合物。果浆及带悬浮物的混合物。六、蝶阀13六、蝶阀蝶阀的特点:蝶阀的特点:(1)结构简单,外形尺寸小。由于结构紧凑,结构长度短,)结构简单,外形尺寸小。由于结构紧凑,结构长度短,体积小,重量轻,适用于大口径的阀门。体积小,重量轻,适用于大口径的阀门。(2

13、)流体阻力小,全开时,阀座通道有效流通面积较大,因)流体阻力小,全开时,阀座通道有效流通面积较大,因而流体阻力较小。而流体阻力较小。(3)启闭方便迅速,调节性能好,蝶板旋转)启闭方便迅速,调节性能好,蝶板旋转90既可完成既可完成启闭。通过改变蝶板的旋转角度可以分级控制流量。启闭。通过改变蝶板的旋转角度可以分级控制流量。(4)启闭力矩较小,由于转轴两侧蝶板受介质作用基本相等)启闭力矩较小,由于转轴两侧蝶板受介质作用基本相等,而产生转矩的方向相反,因而启闭较省力。,而产生转矩的方向相反,因而启闭较省力。(5)低压密封性能好,密封面材料一般采用橡胶、塑料、故)低压密封性能好,密封面材料一般采用橡胶、

14、塑料、故密封性能好。受密封圈材料的限制,蝶阀的使用压力和工密封性能好。受密封圈材料的限制,蝶阀的使用压力和工作温度范围较小。但硬密封蝶阀的使用压力和工作温度范作温度范围较小。但硬密封蝶阀的使用压力和工作温度范围,都有了很大的提高。围,都有了很大的提高。14六、蝶阀蝶阀使用注意事项:蝶阀使用注意事项:1、阀芯只能旋转、阀芯只能旋转90度,一般阀体上会表明度,一般阀体上会表明CLOSE和和OPEN箭头方向,手轮顺时针转动为关闭,反之为开启箭头方向,手轮顺时针转动为关闭,反之为开启。2、如有时开闭有一定阻力,可以用、如有时开闭有一定阻力,可以用F扳手开阀门,但不能扳手开阀门,但不能强行关闭,否则会将

15、阀杆齿轮搅坏。强行关闭,否则会将阀杆齿轮搅坏。3、禁止将手轮卸下用活动扳手扳动阀杆;(下面阀同样如、禁止将手轮卸下用活动扳手扳动阀杆;(下面阀同样如此)此)4、开闭式逐步开闭,观察有无异常情况,防止有泄露。、开闭式逐步开闭,观察有无异常情况,防止有泄露。15七、截止阀截止阀是化工生产中使用最广泛的一种截断类阀门,它截止阀是化工生产中使用最广泛的一种截断类阀门,它与前述三种截断阀门相比不是利用其闭件的旋转打开、与前述三种截断阀门相比不是利用其闭件的旋转打开、关闭阀门,而是利用阀杆升降带动与之相连的圆形阀盘关闭阀门,而是利用阀杆升降带动与之相连的圆形阀盘(阀头),改变阀盘与阀座间距离达到控制阀门的

16、起闭(阀头),改变阀盘与阀座间距离达到控制阀门的起闭。16七、截止阀截止阀是关闭件(阀瓣)沿阀座中心线移动的阀门。截止阀是关闭件(阀瓣)沿阀座中心线移动的阀门。截止阀在管路中主要作切断用。截止阀有以下优点:截止阀在管路中主要作切断用。截止阀有以下优点:1 在开闭过程中密封面的摩擦力比闸阀小,耐磨。在开闭过程中密封面的摩擦力比闸阀小,耐磨。2 开启高度小。开启高度小。3 通常只有一个密封面,制造工艺好,便于维修。通常只有一个密封面,制造工艺好,便于维修。17七、截止阀18 截止阀结构较复杂,但操作简单、不甚费力,易于调节截止阀结构较复杂,但操作简单、不甚费力,易于调节流量和截断通道,起闭缓慢无水锤现象,故使用较为广泛。流量和截断通道,起闭缓慢无水锤现象,故使用较为广泛。七、截止阀截止阀主要用于水、蒸汽、压缩空气及各种物料的管路,截止阀主要用于水、蒸汽、压缩空气及各种物料的管路,可较精确地调节流量和严密地截断通道,但不能用于粘度可较精确地调节流量和严密地截断通道,但不能用于粘度大、易结晶的物料。大、易结晶的物料。使用时注意事项:使用时注意事项:1、开启前检查阀门有无缺陷,特别是填料函有无泄
