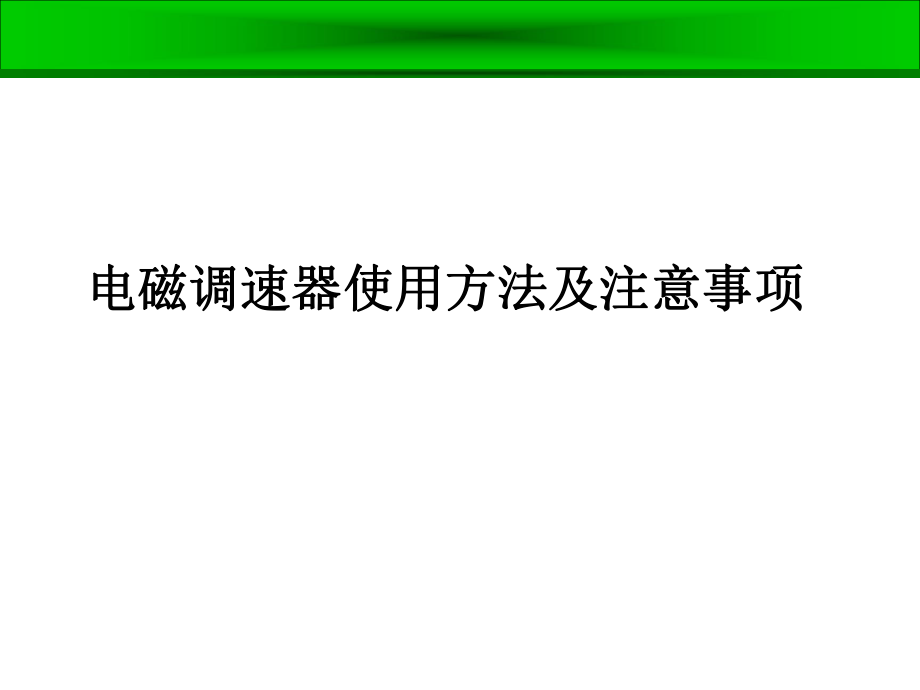

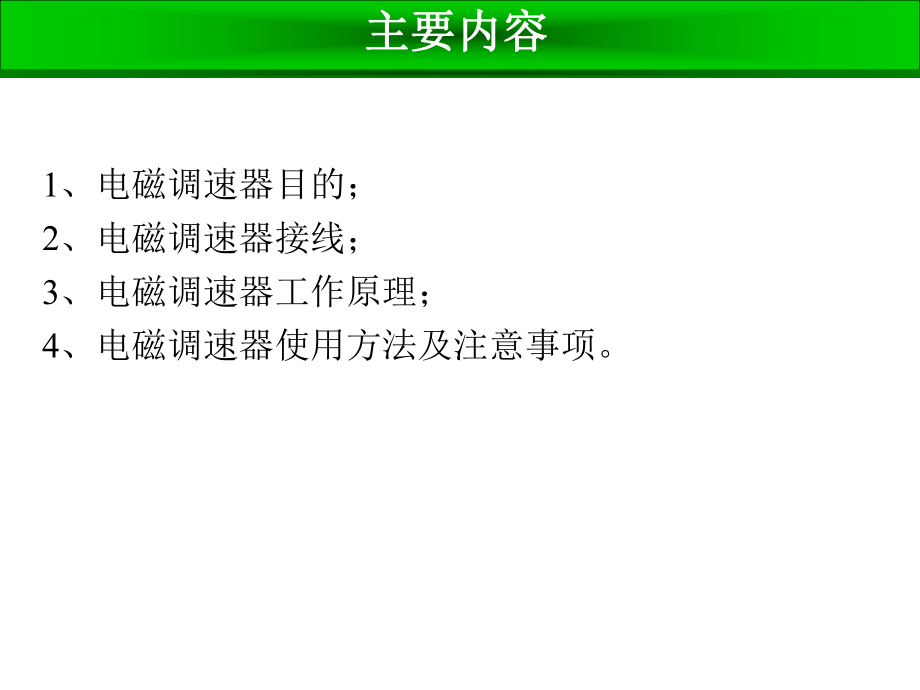

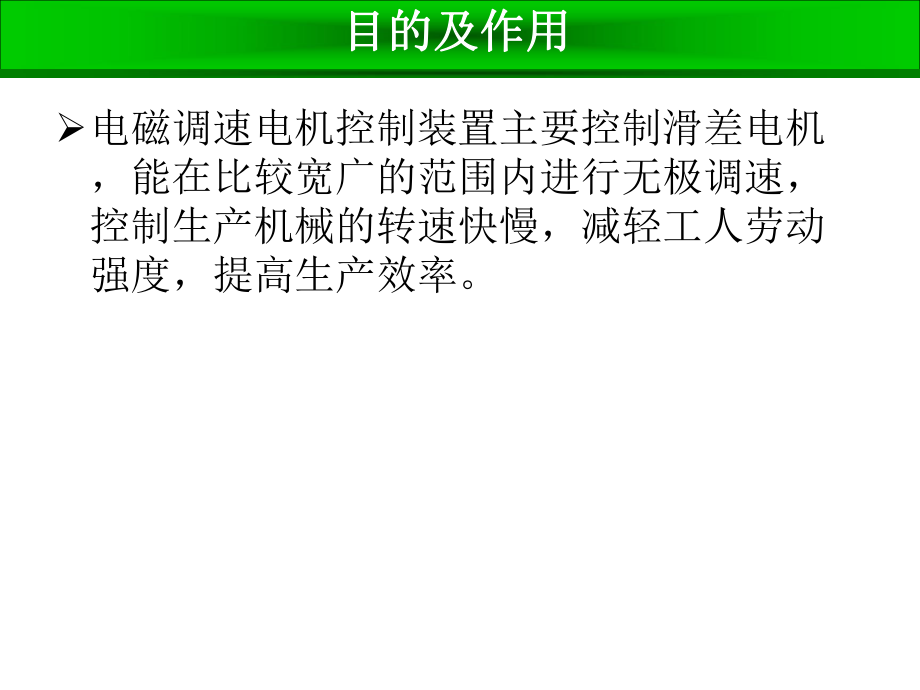

1、电磁调速器使用方法及注意事项电磁调速器使用方法及注意事项主要内容主要内容1、电磁调速器目的;2、电磁调速器接线;3、电磁调速器工作原理;4、电磁调速器使用方法及注意事项。 目的及作用目的及作用电磁调速电机控制装置主要控制滑差电机,能在比较宽广的范围内进行无极调速,控制生产机械的转速快慢,减轻工人劳动强度,提高生产效率。使用条件及型号选择使用条件及型号选择一、使用条件: 1、海拔不超过1000m。 2、周围环境温度;-5-+40。 3、相对湿度不超过90 (20以下时)。 4、振动频率10-15OHz时,其最大振动加速度应不超过0.5g。 5、电网电压幅位波动10额定值时、保证额定使用。 6、周

2、围介质没有导电尘埃和能腐蚀金属和破坏绝缘的气体。二、型号含义:电磁调速接线电磁调速接线1、电磁调速电动机是由滑差离合器和一般异步电动机结合在一起组成的,在 规定的范围内,它能实现均匀连续无极调速。2、电磁调速控制器:7芯接线(1、2、3、4、5、6、7)3、电磁调速电动机:5端子(励磁线圈:F1、F2、测速发电机:U、V、W)4、电磁调速控制器1、2接220V电源相线和零线; 3、4(两根粗的) 接励磁线圈F1、F2; 5、6、7接电磁调速电机的测速发电机U、V、W 5、一般异步电动机:U、V、W通过接触器接电源 R 、S、T。6、JDIA型电磁调速电动机控制器是原机械工业部全国联合(统一)设

3、计产品, 用于电磁调速电动机(滑差电机)的调速控制。实现恒转矩无级调速。三、电磁调速接线方式主要技术参数主要技术参数 四、主要技术数据: 3.1手操普通型(见下表)型号 JDIA-11JDIA-40JDIA-90电源电压 -220V 10 频率50-60Hz员大输出定额 直流90V 3.15A直流90V 5A直流90V 8A可控制电机功率 0.5511KW15 40KW45 90KW测速发电机 单相或三相中频 电压转速比为2V/100min额定转速时的转速变化率 3 稳速精度 1 工作原理工作原理从图1方框图可知,控制器由可控硅主回路、给定电路、触发电路、测速负反馈电路等环节组成。 主回路:采

4、用可控硅半波直流电路。由于励磁线圈是一个电感性负载,为了让电流连续,因此在励磁线圈前并联一个续6R二级管(C2)。 主回路的保护装置:用熔断器(RD)进行短路保护,用压敏电阻1(Rv)进行交流侧浪涌电压保。 给定电路:4w交流电压由变压器副边经BZ01桥式整流,Rl、cl、C2兀型滤波后,以WD2WD1,稳压管加到给定电位器w1,两端。 测速负反馈电路:测速发电机三相(或单相)电压经D66桥式整流后由C3滤波加到反馈电位器W2二端,此直流电压随调速电机的转速变化成线性变化,作为速度反馈信号与给定信号相比较,由于它的极性是与给定信号电压相反的,它的增加将减少综合信号(等于给定信号反馈信号),即起

5、书负反锁的作用 基本工作原理基本工作原理电气原理图电气原理图根据以上原理图可以看出,JDIA型的速度指令信号电压是装在控制面板上的转速操作电位器产生的,从而实现手动控制的目的。外接布线图外接布线图调速与运行调速与运行JDIA的调整与试运行1)JDIA型按图8接线输出端插头(3)、(4)接入离合器线圈或接入照明灯泡模拟负载,井在输出端接入100V以上的直流电压表。(2)接通电源,指示灯亮,当转动速度指令电位器(W1)时,输出端应有090的突跳电压(因测速反馈未加入时的开环放大倍数很大),则认为开环时工作基本正常。(3)起动交流异步电动机(原动机),使系统闭环工作。a、转速表的校正:由于每台测速发

6、电机的电压都不同。故转速表上的指示值必须要根据实际转速进行校正,当离合器运转在某一转速时用轴测式转速表或数字转速表测量其实际转速,当出现转速表的指示与测得的实际转速不一致时,调节“转速表校正”电位器,使之一致。b、最高转速整定:此种整定方法就是对速度反馈量的调节,将速度指令电位器顺时针方向转至最大,并调节“反馈量调节”电位器,使之转速达到滑差电机的最高额定转速。(4)运行中,当加入负载后发现转速有周期性的摆动,可将输出端(3)、(4)交换接。控制装置箱体面板简介控制装置箱体面板简介指针式转速表反馈量调节位置转速表校准电位器电源开关、指示灯熔断器控制装置箱体背面简介控制装置箱体背面简介箱体底部装

7、有组合式插头座子做电缆引线用装置控制线路的基本环节和作用装置控制线路的基本环节和作用将各种有触点的继电器、接触器、按钮等电器元件,按一定方式连接起来组成的控制线路。实现对电力拖动系统的启动和调速控制,满足生产工艺要求.电磁调速电机控制装置使用方法电磁调速电机控制装置使用方法用电磁调速器时,电机启动前,调速旋钮归零,待电机起动后再调速;停止前,调速旋钮也先归零,然后再停止电机。试车时,先启动电机,再接通控制器电源,指示灯亮,旋动调速旋钮,这时转速表上的读数逐渐上升,可根据生产工艺需要将转速稳定在某一数值上。使用电磁调速电机控制装置注意事项使用电磁调速电机控制装置注意事项1)在调速电机停机时,不要忘记把控制器电源关掉,以免损坏。2)重新更换的调速电机接通电源后,要检查电机旋转方向与被拖动的机械是否一致。3)转速指针是否在零位。4)由于滑差电机往往不能带负载直接起动的特殊性,应先空载开机,待转速稳定后,再投料,以免堵料跳闸。
